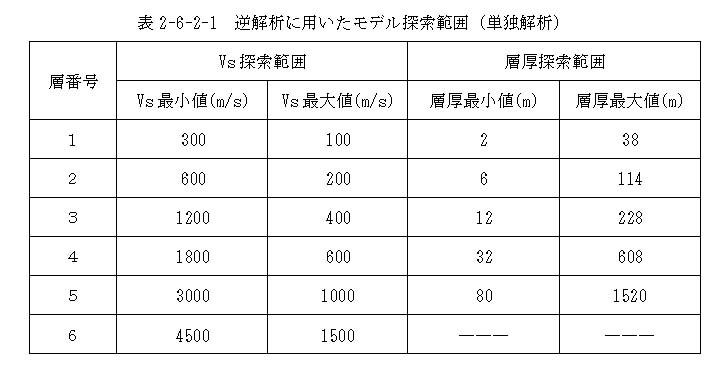

表２−６−２−１　逆解析に用いたモデル探索範囲（単独解析）

また、ＧＡによる解析は、１世代のモデル数を１００個、トータルの世代数を５００世代に設定し、さらに同じ解析を１０回繰り返した。解析は１０個の結果から観測位相速度の近似誤差が最も小さい３つのモデルを地下構造の可能なモデルとして選出し、各地点の概略的な地下構造を把握した。

ＣＨＩＧＡＳＡＫＩ地点におけるＧＡによる解析の誤差収束過程を一例として図２−６−２−１に示す。図から分かるように、観測位相速度の近似誤差は始めの数１０世代において急速に減少し、１００世代以内で既に４％程度となっており、１００世代以降においては近似誤差の変化は小さく、最後の２００数世代では殆ど変化しない。このことはＧＡによるモデル探索は十分であることを示していると考えられる。

各地点の解析結果を図２−６−２−２−１、図２−６−２−２−２、図２−６−２−３−１、図２−６−２−３−２、図２−６−２−４−１、図２−６−２−４−２、図２−６−２−５−１、図２−６−２−５−２、図２−６−２−６−１、図２−６−２−６−２、図２−６−２−７−１、図２−６−２−７−２に示す。各図の上段は得られたモデルの理論位相速度と観測位相速度の比較で、下段は地下構造モデルである。また、各地点のモデル１の速度構造をまとめて表２−６−２−２に示す。

各図と表によると、単独解析により得られた各地点の概略的な地下構造は以下のような特徴が挙げられる

・調査地域にわたる速度構造は、速度値のばらつきがあるものの、速度構造の連続性が認められる。

・地震基盤に当たる最下層のＳ波速度は２．７ｋｍ／ｓ〜３．２ｋｍ／ｓ程度で、既存の他の探査結果（Ｖｐ≒４．８ｋｍ／ｓ）と比べ、やや高い速度値を示している。

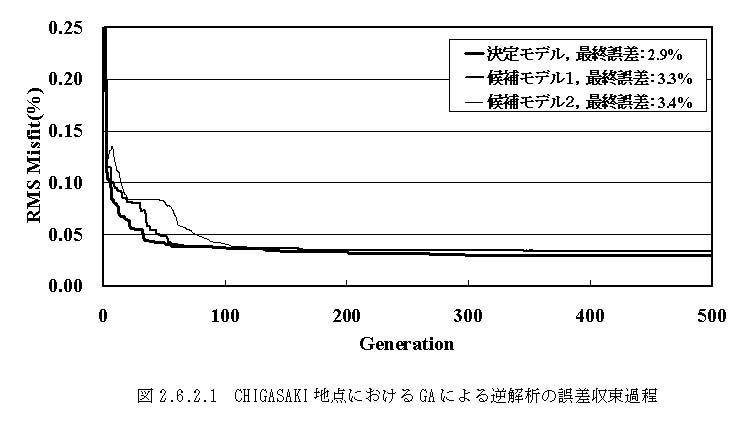

図２−６−２−１　ＣＨＩＧＡＳＡＫＩ地点におけるＧＡによる逆解析の誤差収束過程

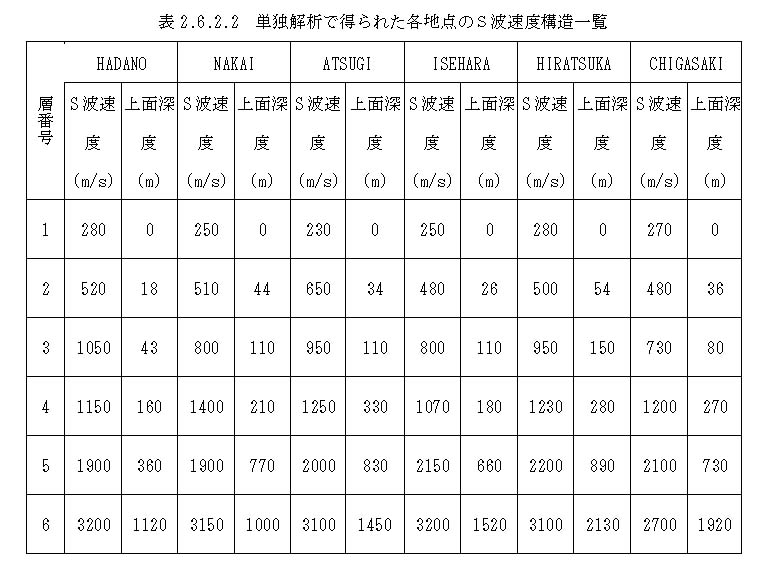

表２−６−２−２　単独解析で得られた各地点のＳ波速度構造一覧

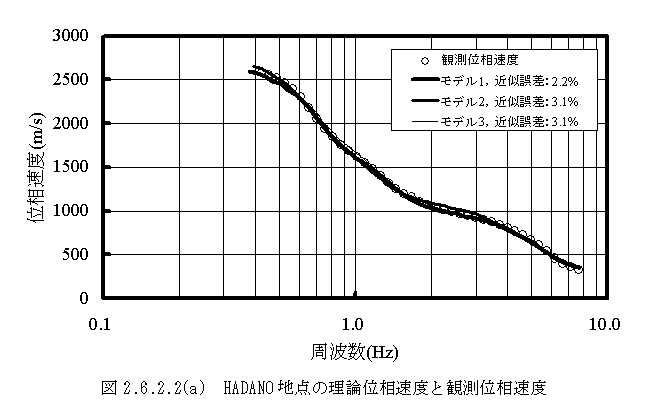

図２−６−２−２−１　ＨＡＤＡＮＯ地点の理論位相速度と観測位相速度

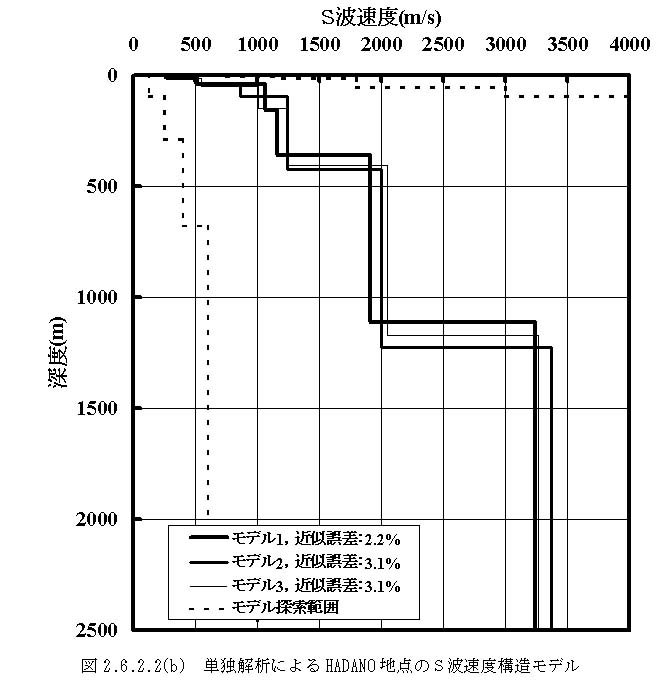

図２−６−２−２−２　単独解析によるＨＡＤＡＮＯ地点のＳ波速度構造モデル

図２−６−２−３−１　ＮＡＫＡＩ地点の理論位相速度と観測位相速度

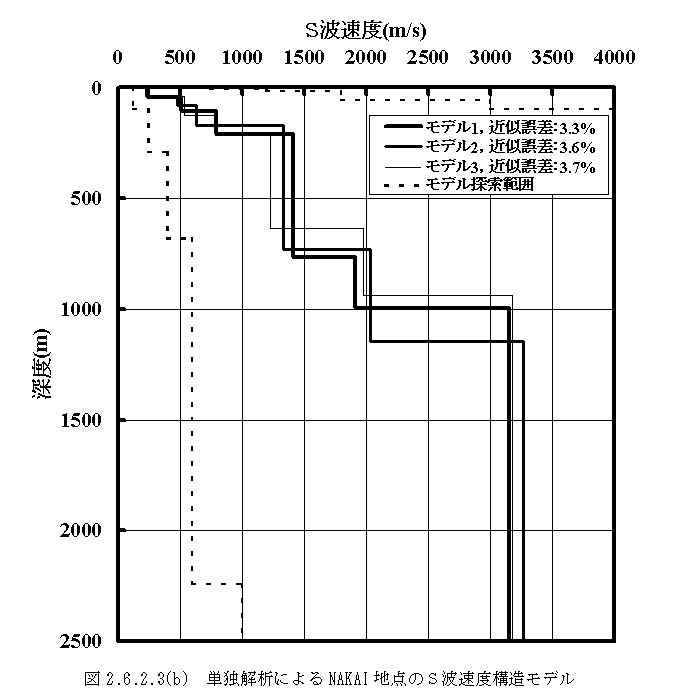

図２−６−２−３−２　単独解析によるＮＡＫＡＩ地点のＳ波速度構造モデル

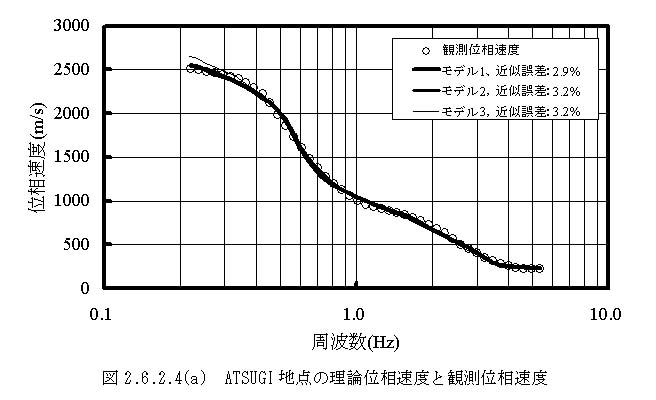

図２−６−２−４−１　ＡＴＳＵＧＩ地点の理論位相速度と観測位相速度

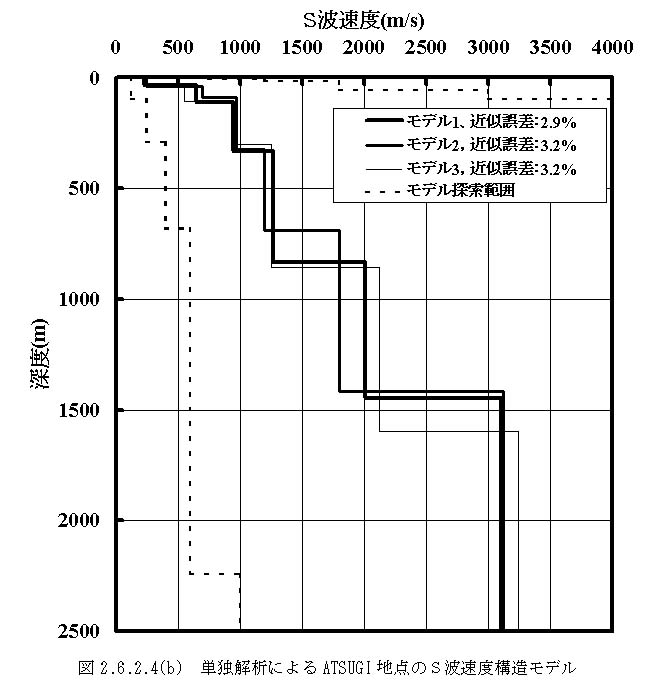

図２−６−２−４−２　単独解析によるＡＴＳＵＧＩ地点のＳ波速度構造モデル

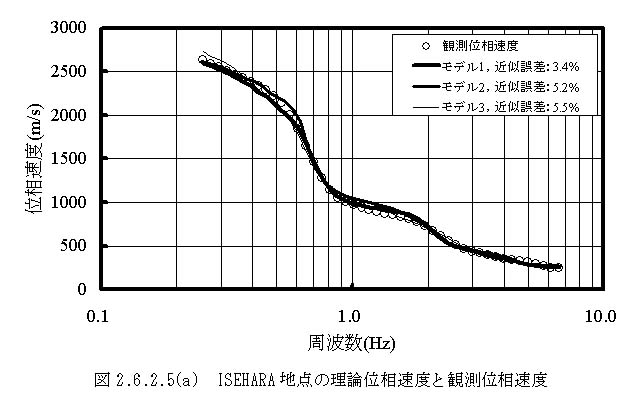

図２−６−２−５−１　ＩＳＥＨＡＲＡ地点の理論位相速度と観測位相速度

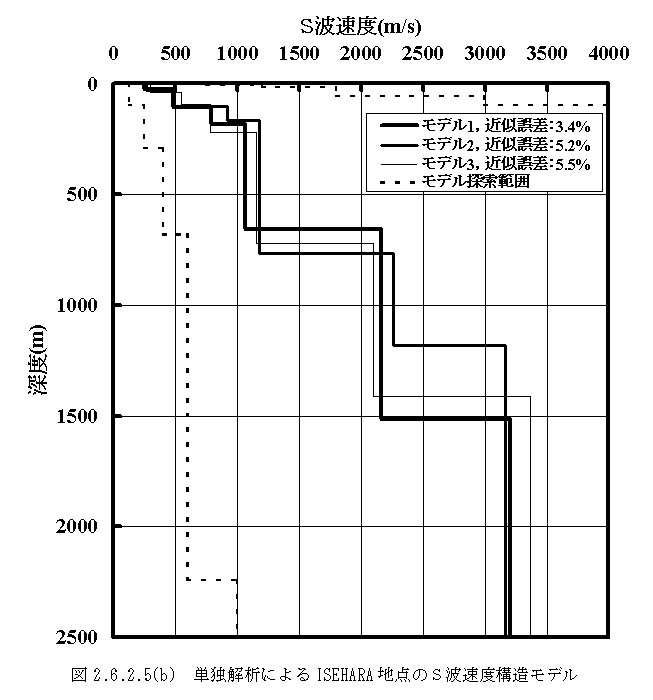

図２−６−２−５−２　単独解析によるＩＳＥＨＡＲＡ地点のＳ波速度構造モデル

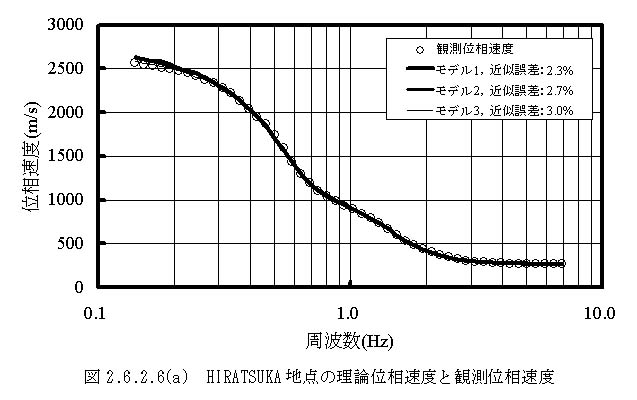

図２−６−２−６−１　ＨＩＲＡＴＳＵＫＡ地点の理論位相速度と観測位相速度

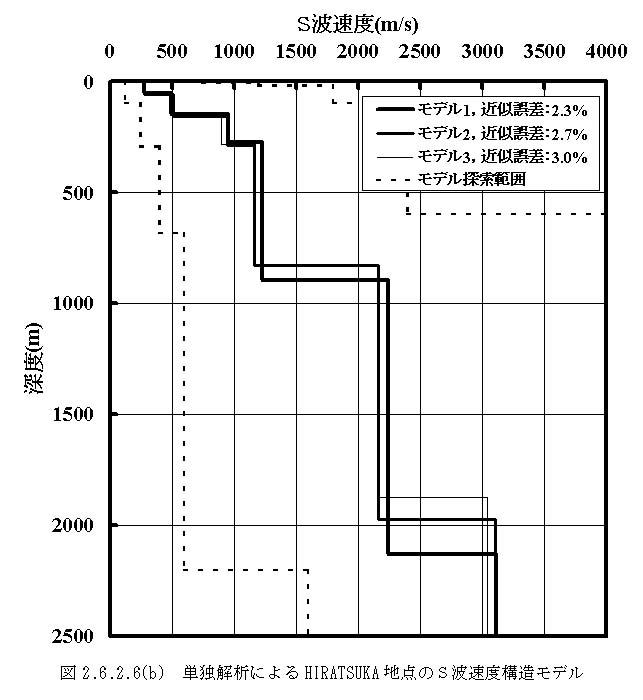

図２−６−２−６−２　単独解析によるＨＩＲＡＴＳＵＫＡ地点のＳ波速度構造モデル

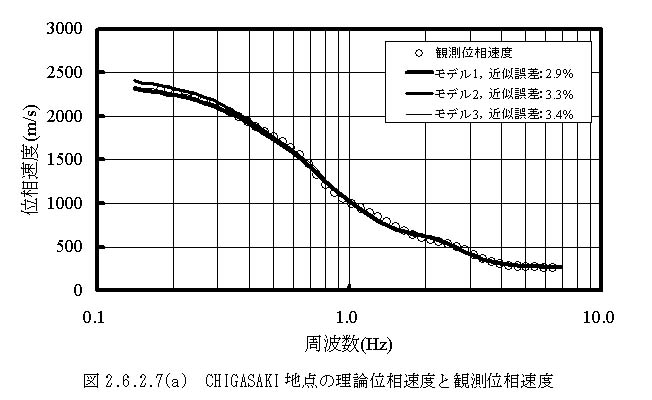

図２−６−２−７−１　ＣＨＩＧＡＳＡＫＩ地点の理論位相速度と観測位相速度

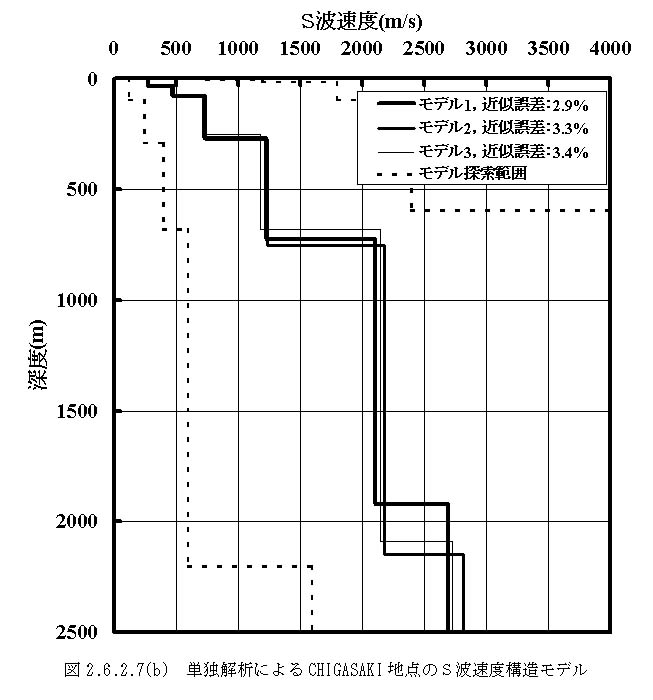

図２−６−２−７−２　単独解析によるＣＨＩＧＡＳＡＫＩ地点のＳ波速度構造モデル
