９−４−５ 予測時刻歴と地震記録との比較

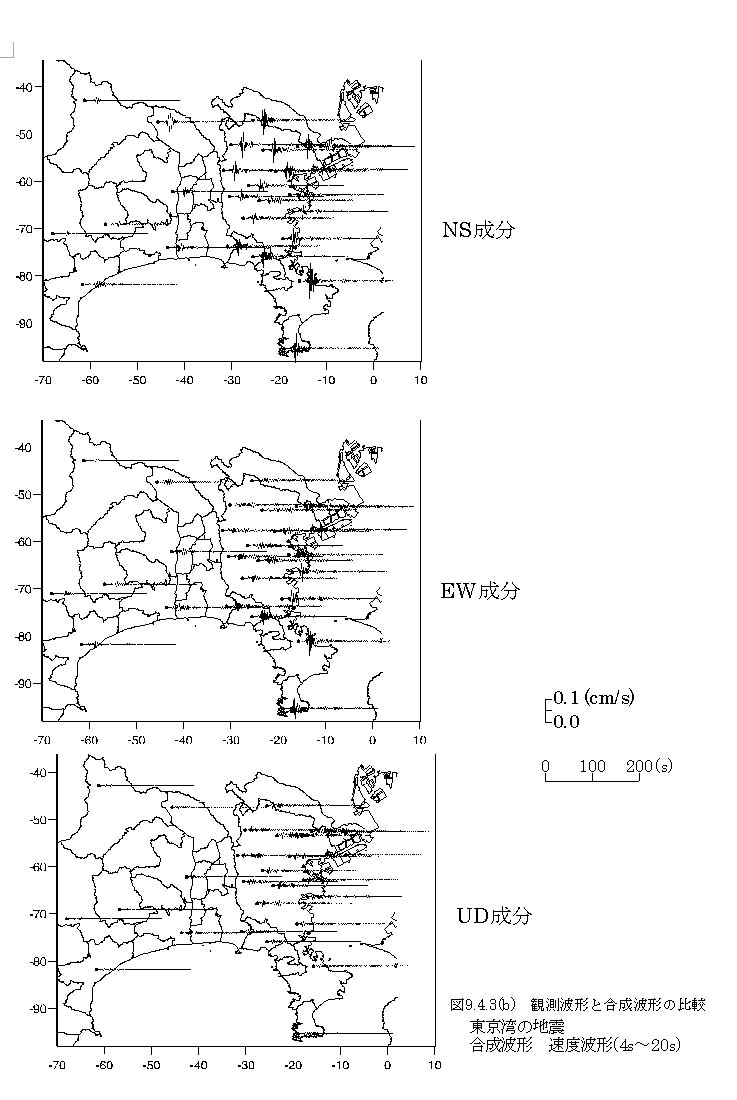

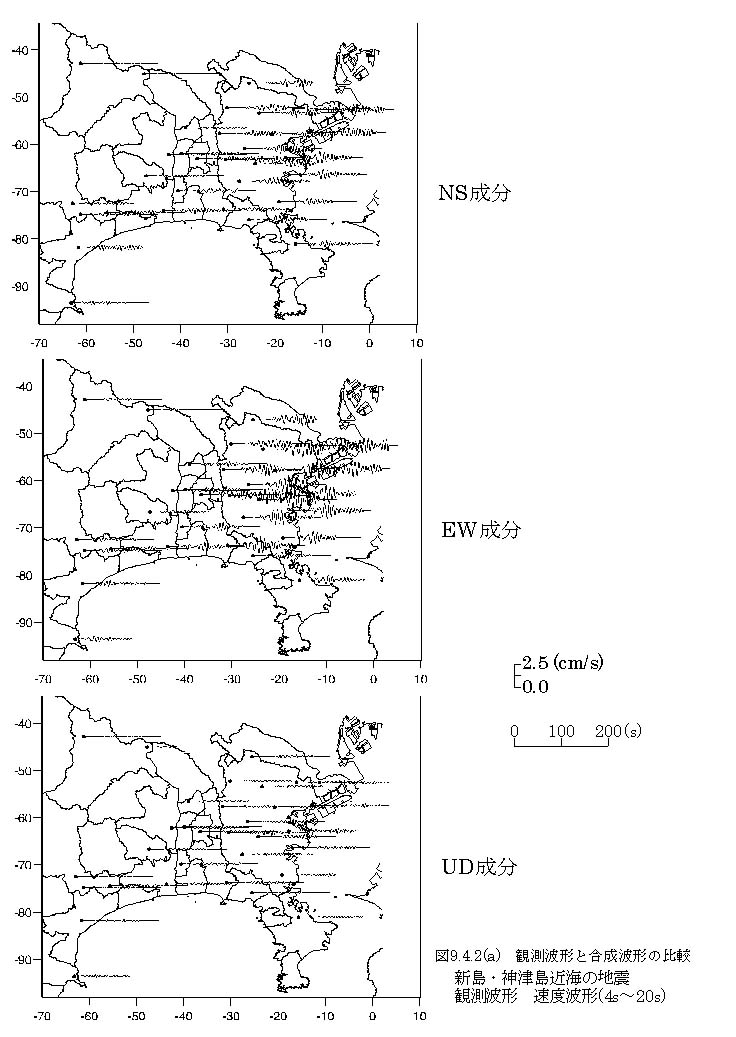

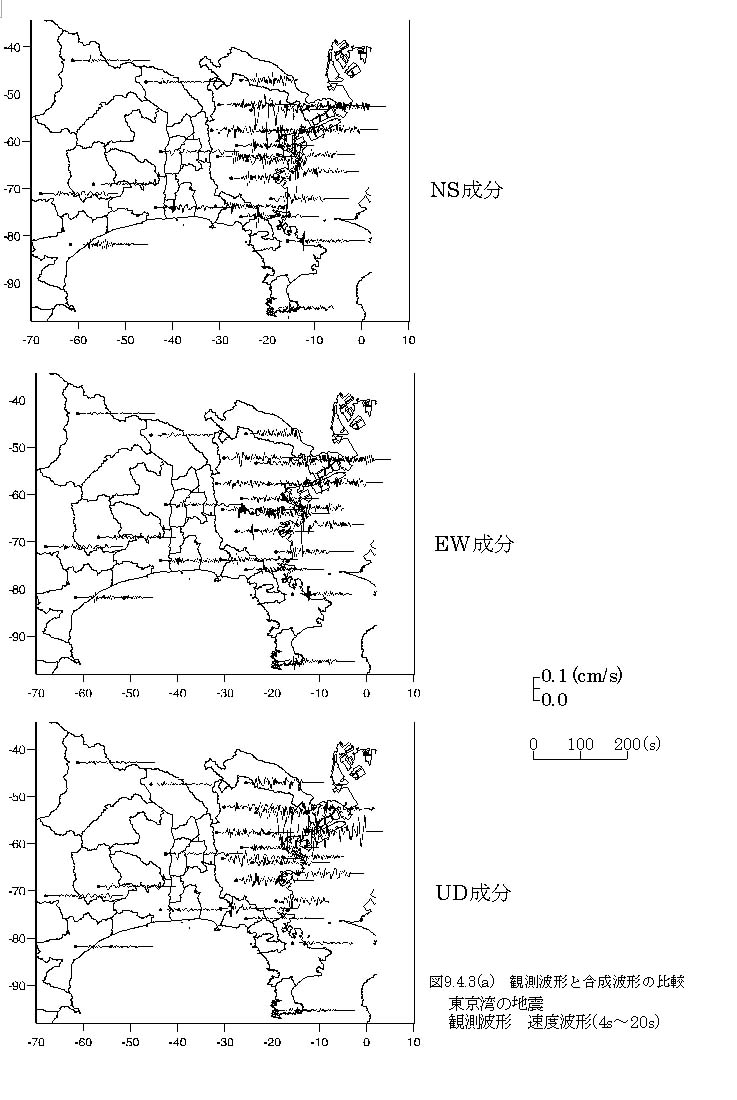

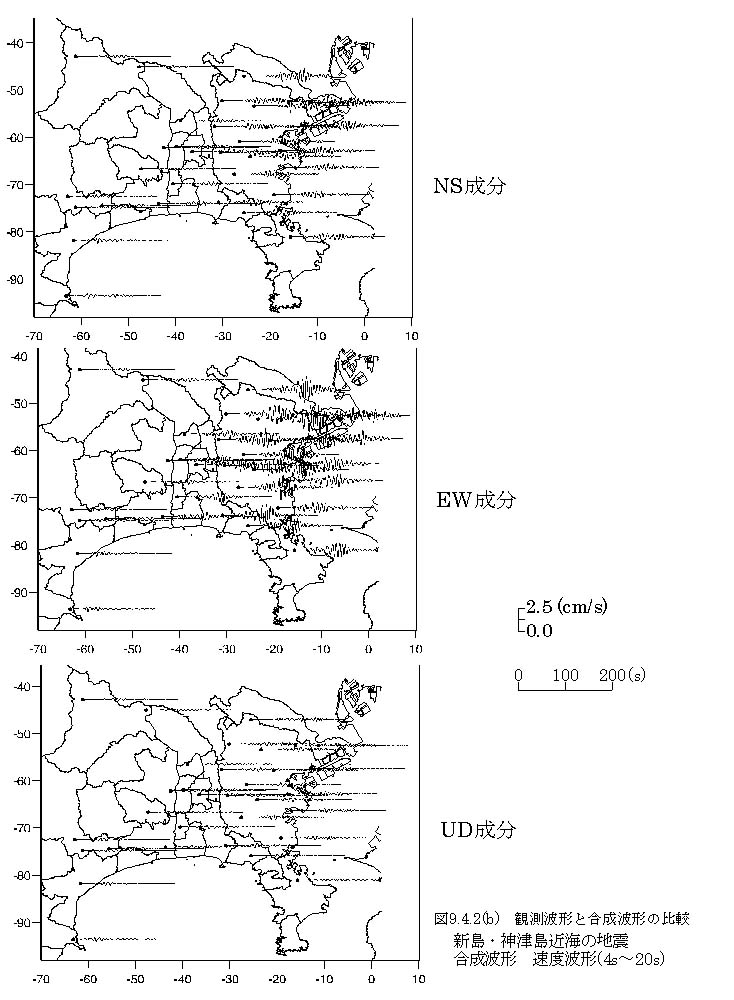

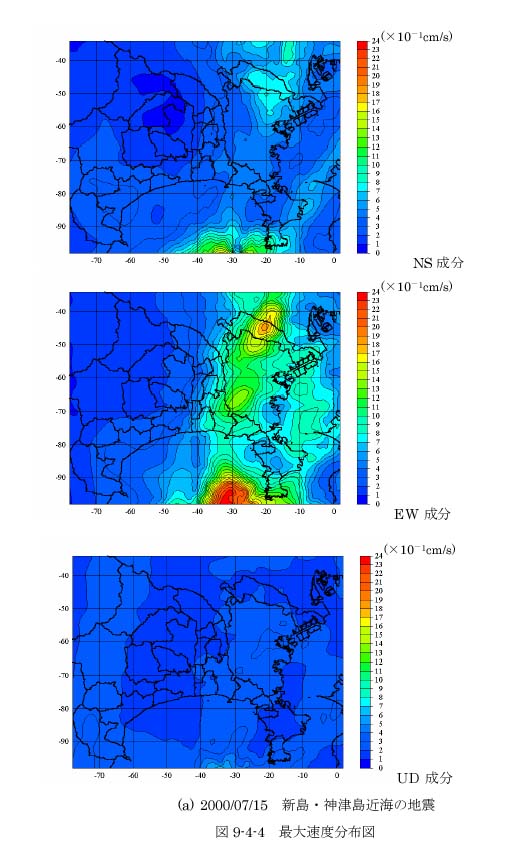

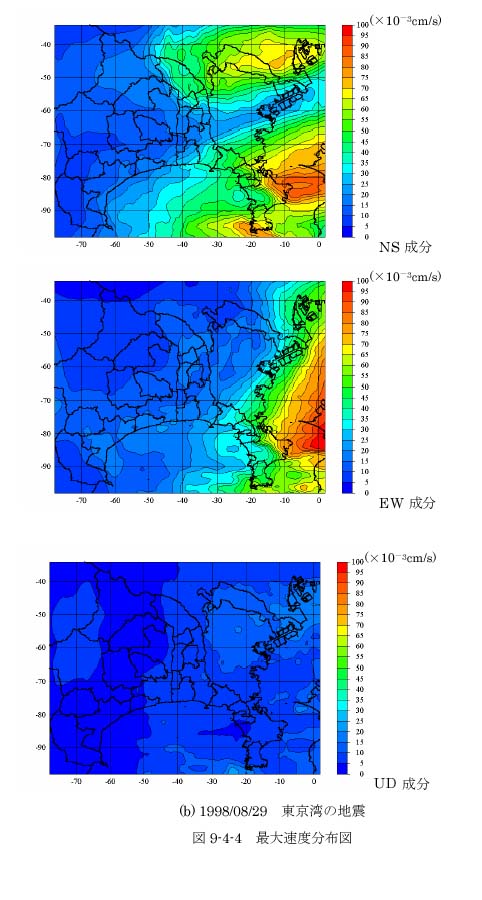

観測波形とシミュレーションによる合成波形を、新島・神津島近海の地震については図９−４−２−１、図９−４−２−２に、東京湾の地震については図９−４−３−１、図９−４−３−２に示す。すべて４〜２０ｓのバンドパス・フィルタを施した速度波形である。新島・神津島近海の地震については３２観測点（横浜市高密度強震計ネットワーク１２点、Ｋ−ＮＥＴ １０点、神奈川県震度情報観測施設１０点）、東京湾の地震については２６観測点（横浜市高密度強震計ネットワーク１２点、Ｋ−ＮＥＴ １４点）における波形を示した。また、最大速度分布図を図９−４−４−１（新島・神津島近海の地震）および図９−４−４−２（東京湾の地震）に示す。以下、各地震毎に観測波形と合成波形を比較した結果、および最大速度分布の特徴について述べる。
