この節では、基盤より上位の層境界―すなわち、第３層（Ｐ波速度２．８〜３．１ｋｍ／ｓ層）上面―の深度を推定し、神奈川県全域の３次元地下構造モデルを作成する。

第３層上面の深度を求めるには、２次元屈折法解析結果、坑井での速度検層結果および基盤露頭地点をデータとして使用することができる。これらのデータは、平面的には線上あるいは点として与えられており、３次元的な分布形状を得るために２次元補間を行った。補間には重み付き２次曲面近似法を用いた。

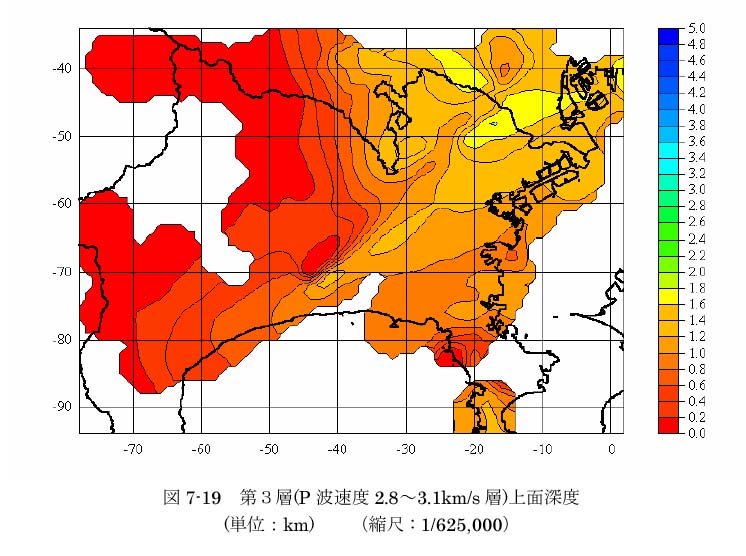

求められた第３層上面の境界深度を図７−１９に示す。タイムターム法解析での基盤深度分布図と同様に、起振点あるいは受振点が半径５ｋｍ以内にないグリッド点は未決点として表示した。また、図７−１７−１〜図７−１７−７には、基盤深度とともに、第３層上面の境界深度を併せて示した。

図７−１７−１　二次元速度層および重力基盤断面

図７−１７−２　二次元速度層および重力基盤断面

図７−１７−３　二次元速度層および重力基盤断面

図７−１７−４　二次元速度層および重力基盤断面

図７−１７−５　二次元速度層および重力基盤断面

図７−１７−６　二次元速度層および重力基盤断面

図７−１７−７　二次元速度層および重力基盤断面

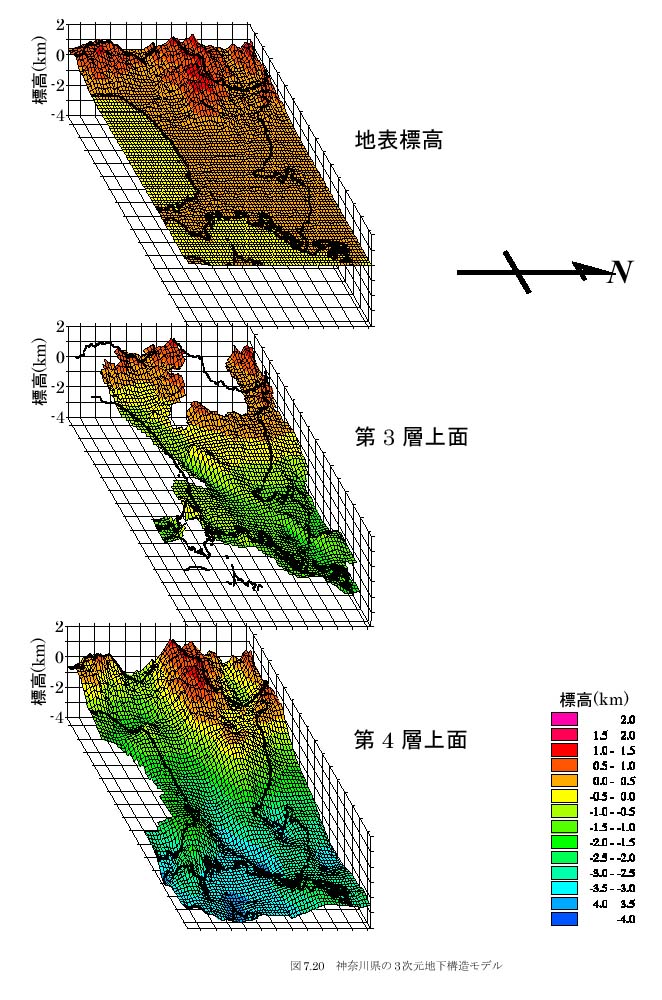

以上の解析により得られた第３層上面および第４層上面（地震基盤上面）を３次元表示にし、神奈川県の３次元地下構造モデルとして図７−２０に示す。
