ブーゲー異常値は、ランダム・データである測点位置において与えられているが、重力図（ブーゲー異常図）の作成、フィルタ処理および定量解析等を行うには、直角座標系の格子点での値（グリッド・データ）に変換しておく方が便利である。今回は、緯度・経度座標系から平面直角座標系であるＵＴＭ（ユニバーサル横メルカトル）座標系に変換を行った後、重み付き２次曲面近似法を用いて、ランダム・データを一定間隔のグリッド・データに変換した（物理探査学会， １９９８）。なお、ＵＴＭ座標では、ｘ軸を北向き、ｙ軸を東向きにとり、赤道でｘ＝０とする。

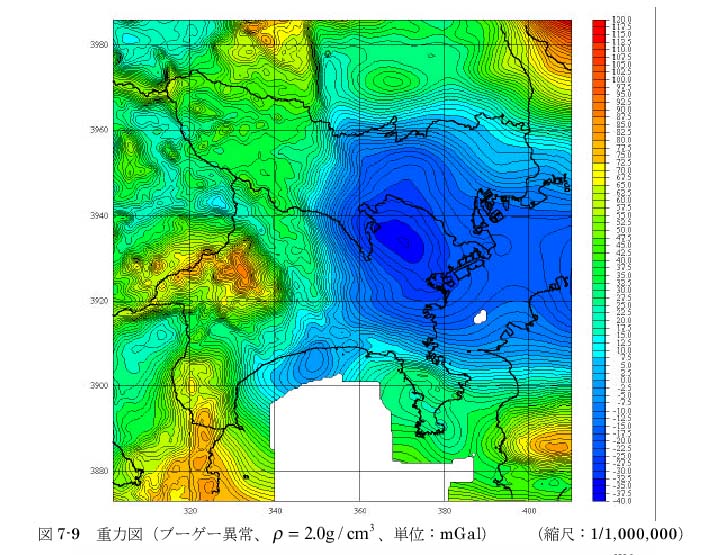

今回の解析領域は、３，８７３ｋｍ≦ｘ≦３，９８６ｋｍ、３０２ｋｍ≦ｙ≦４１０ｋｍの１１３ｋｍ×１０８ｋｍの範囲とし、ｘ、ｙ方向とも格子間隔を５００ｍとした。したがって、全格子点数は２２７×２１７＝４９，２５９点である。仮定密度ρ＝２．０ｇ／?

に対する重力図（ブーゲー異常図）を図７−９に示す。

なお、標高については、国土地理院刊行（１９９７）の「数値地図５０ｍメッシュ（標高）」のデータをグリッド・データに変換した。
