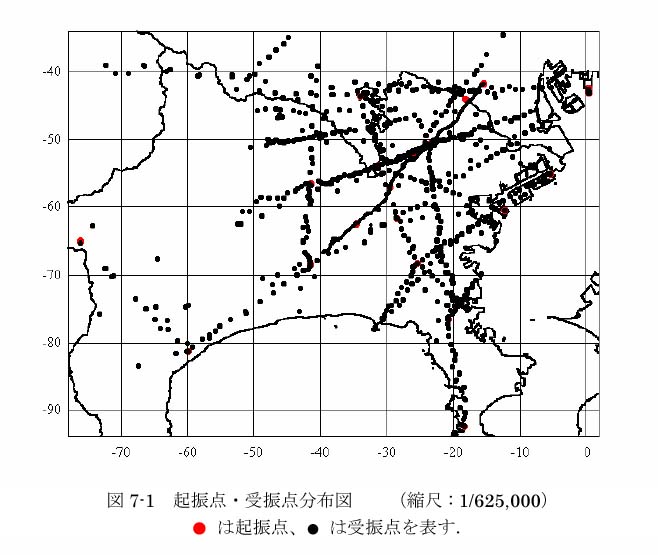

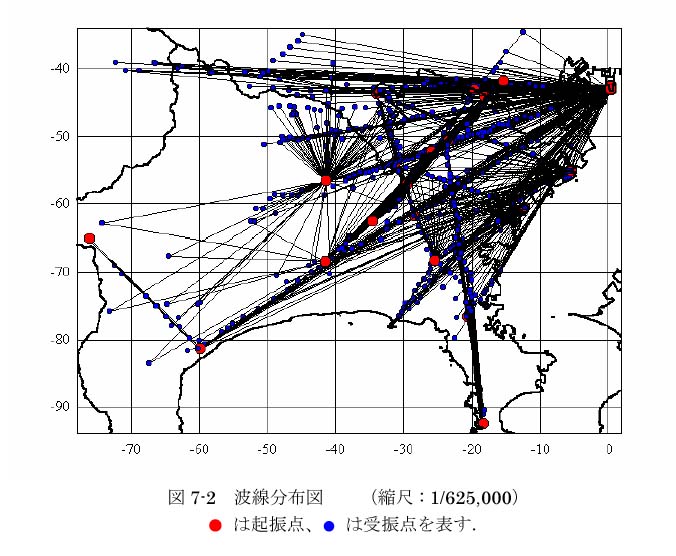

解析対象とした起振点・受振点の分布図を図７−１に示す。観測走時データの選択にあたっては、ａ〜ｇ測線における２次元屈折法解析結果を考慮し、Ｐ波速度４．３ｋｍ／ｓ以上の速度層を伝播したと考えられる屈折波の初動走時データを採用した。したがって、Ｐ波速度５．５ｋｍ／ｓを有する速度層を伝播した屈折波の初動走時データも含まれている。波線分布図を図７−２に示す。起振点数３９、受振点数１，３４４で、観測走時数は２，９６７である。

インバージョンにおいては、２６起振点（夢の島１８点、東扇島、岡津、黒川、大黒、舞岡、多摩川２点、逗子）のタイムターム値を固定するとともに、速度値を５．１５±０．４０ｋｍ／ｓの範囲内に制限し、波線を直線波線とした。

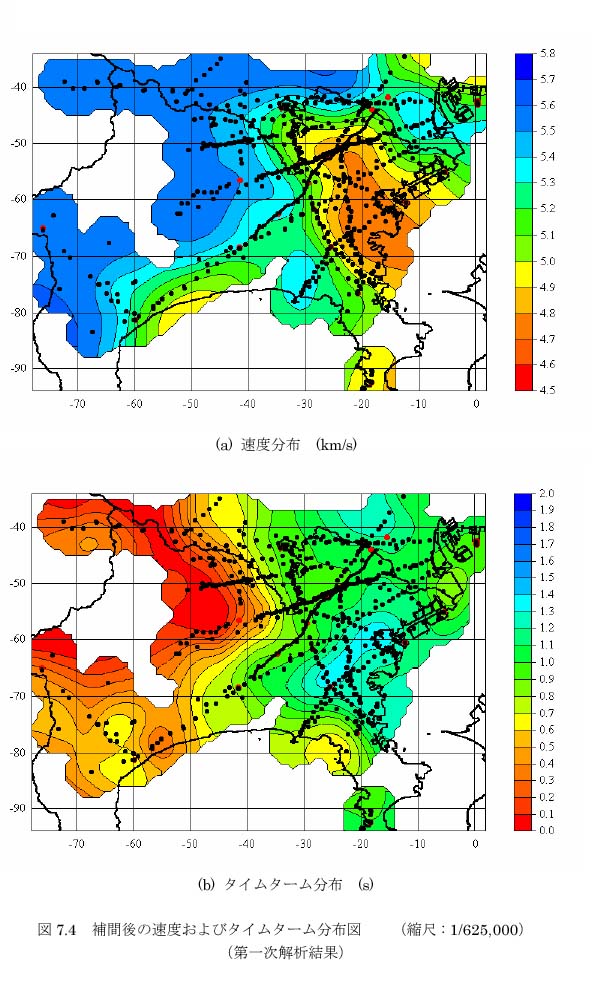

インバージョンの結果得られた速度およびタイムターム分布図を図７−３に示す。また、速度およびタイムタームを、最適化原理に基づく方法により２次元補間した結果を図７−４に示す。起振点あるいは受振点が半径５ｋｍ以内にないグリッド点は未決点とした。走時のＲＭＳ残差は、補間前で０．０６９ｓ、補間後で０．１３５ｓである。

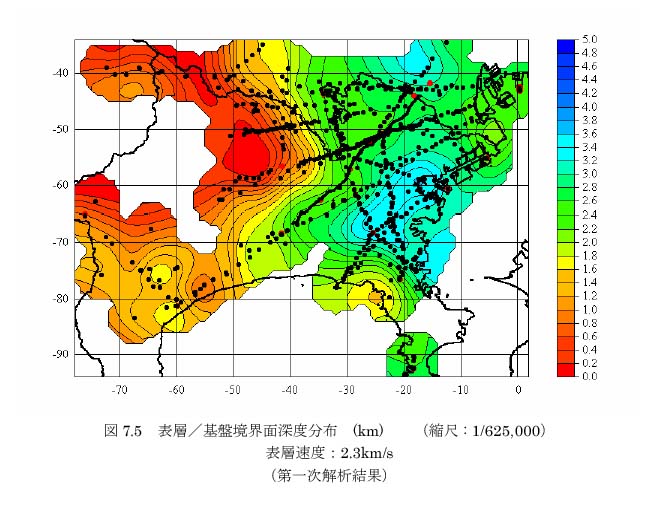

表層速度値を嶋（１９９０）やＫｏｋｅｔｓｕ ａｎｄ Ｈｉｇａｓｈｉ（１９９２）と同様に２．３ｋｍ／ｓと仮定した場合の基盤深度分布図を図７−５に示す。基盤深度は、図７−４に示した２次元補間後の速度およびタイムタームから、

式７−９

を用いて計算した。ただしここに、Ｖ１ 、Ｖ２ はそれぞれ表層、基盤の速度、ｒ はタイムタームである。

図７−５の基盤深度分布図を見ると、横浜市において実施された反射法地震探査で明らかにされた横浜市北西部の段差構造が現れていない。第６章の横浜市および川崎市の探査結果との整合解析において述べたように、屈折法地震探査の解析測線であるｇ測線において、黒川−岡津間の５．１ｋｍ／ｓ層上面に段差を与えても観測走時を説明できることから、段差構造を入れた解析結果を最終的に採用した。

そこで、横浜市北西部に段差構造があることを事前情報として加味し、タイムターム法の再解析を行った。実際には、横浜市および川崎市の反射法地震探査結果を考慮し、−５０ｋｍ≦ｘ≦−４６ｋｍ、−３４ｋｍ≦ｙ≦−２６ｋｍの範囲内にあるセルのタイムターム値を固定してインバージョンを実施した。その他の計算条件は、前の解析と同一である。

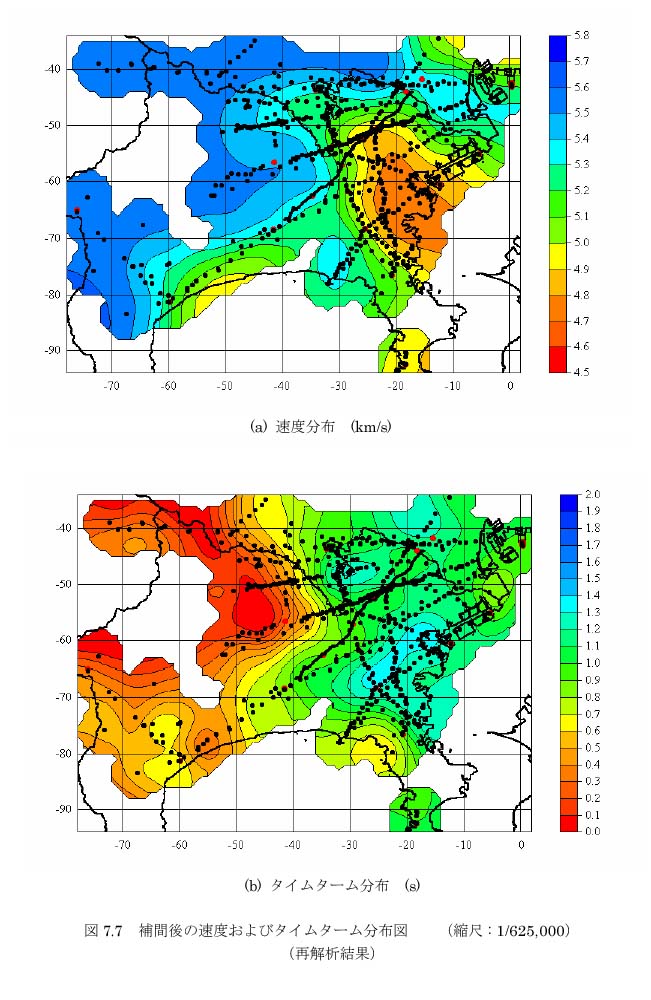

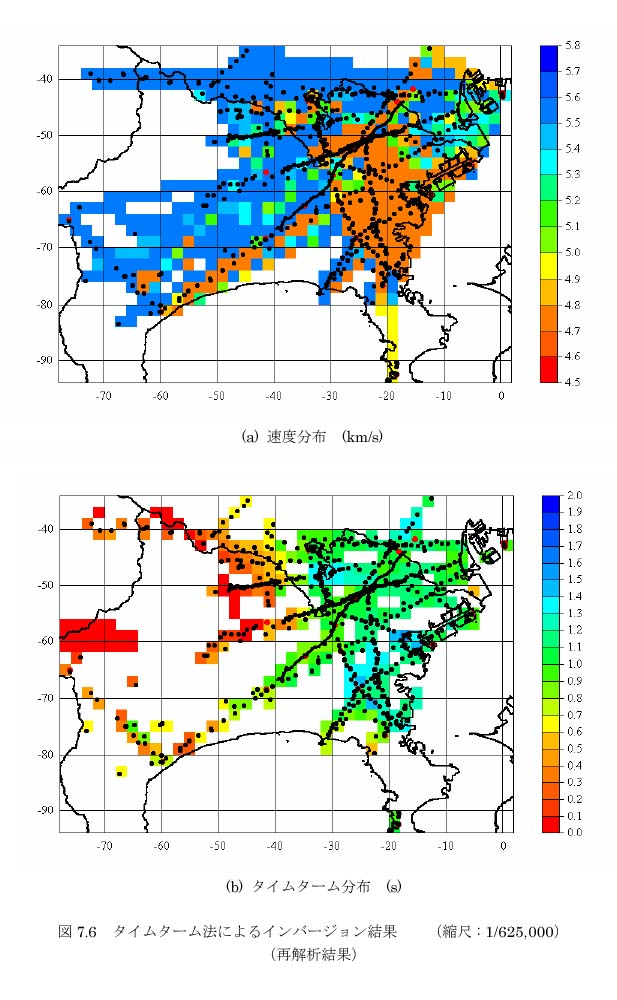

再解析の結果得られた速度およびタイムターム分布図を図７−６に、２次元補間した結果を図７−７に示す。走時のＲＭＳ残差は、補間前で０．０７８ｓ、補間後で０．１４３ｓであり、タイムターム値を固定しない結果よりも若干残差が大きくなっている。

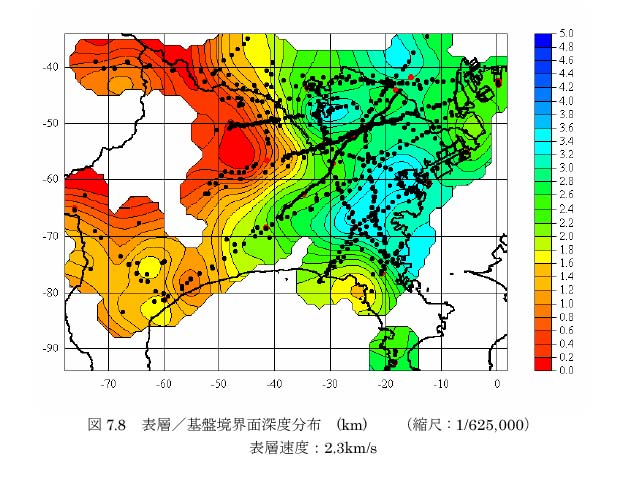

また、表層速度値を２．３ｋｍ／ｓと仮定した場合の基盤深度分布図を図７−８に示す。
