まず、地震記録のスペクトルと鉛直Ｓ波入射による理論増幅特性の不一致部分については、定性的には高周波帯域については浅部構造が、また低周波帯域については深部構造が主に寄与しているものと考えられる。ここでは、図９−１−３に示した地下構造モデルのどの層が、どの周波数帯域に影響を与えているかをより定量的に見るために、各層の物性値に対するＳ波増幅率の偏微分係数を計算して検討を行った。

各層の物性値として、Ｓ波速度 が増幅率 （ は周波数）に最も影響を与えることから、Ｓ波速度に対する増幅率の偏微分係数∂Ｈ（ｆ）／∂Ｖ_ｓ（ｉ）を差分近似

　　 （式１０−１）

により計算した。ただし、Ｖ_ｓ（ｉ） は第 層のＳ波速度を表す。

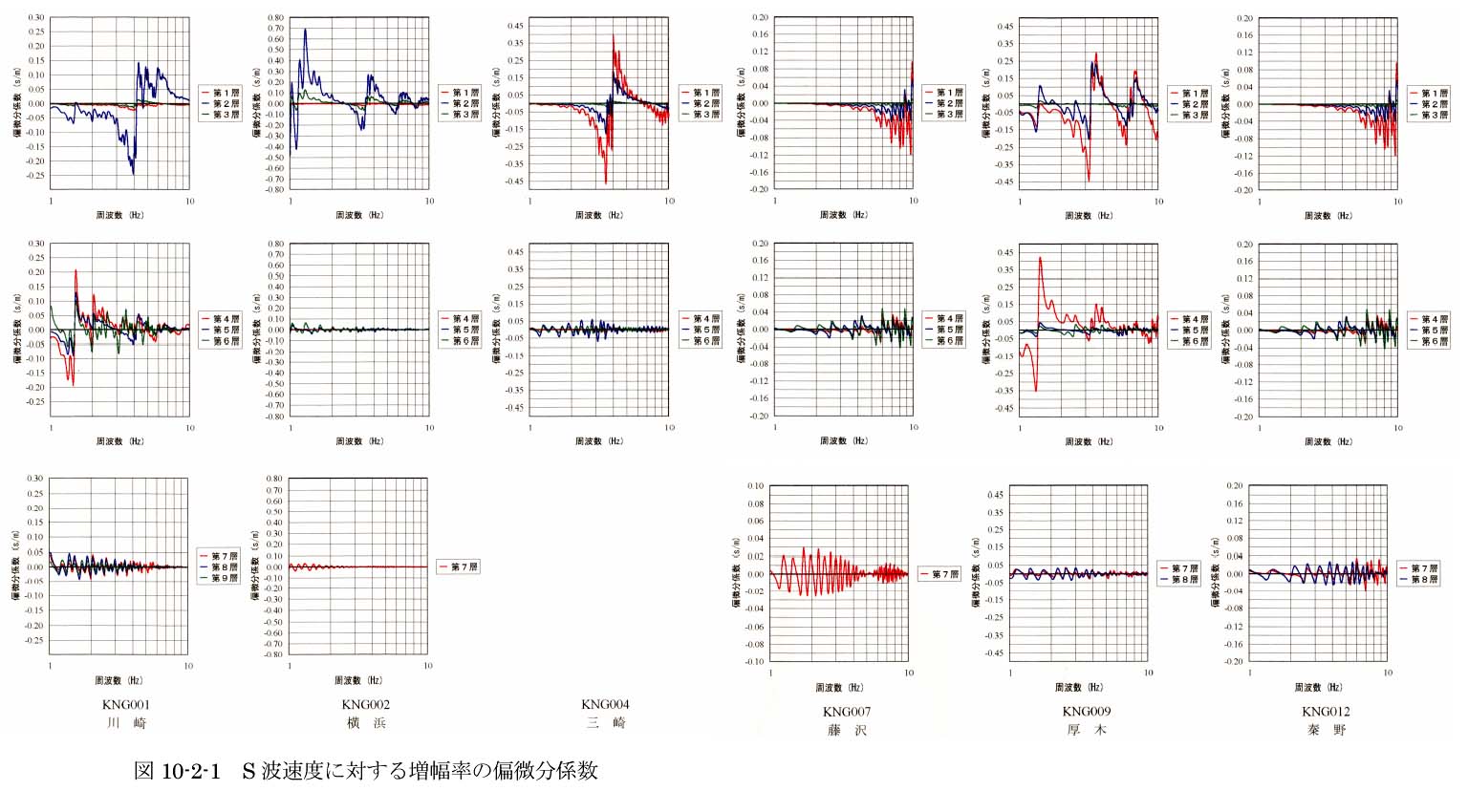

計算に用いた観測点は、地震記録のスペクトルとの一致度が悪かった川崎、横浜、三崎、藤沢、厚木および秦野の６地点である。計算結果を図１０−２−１に示す。以下、各観測点毎に特徴を述べる。

（１） 川崎

第２層および第４〜５層が低速度層となっており、これらの層での偏微分係数が大きい。とくに、周波数５Ｈｚ以上の帯域については、第２層の影響が大きい。

（２） 横浜

第２層が低速度層となっており、この層での偏微分係数が大きい。周波数３〜５Ｈｚにおける不一致については、第２層の影響が大きい。

（３） 三崎

Ｓ波速度は深度に対して単調増加型であり、低速度層はない。第２層と第３層との間の速度コントラストが大きく、偏微分係数は第１層および第２層で大きい。周波数４Ｈｚ付近に存在するピークの不一致については、第３層以浅の構造が影響しているものと考えられる。

（４） 藤沢

第３層に対して第４層が低速度層となっており、第４層と第５層の間の速度コントラストが大きい構造モデルである。偏微分係数は、周波数５Ｈｚ以上で第１〜２層、５Ｈｚ以下で第４〜５層の値が大きい。したがって、周波数５Ｈｚ以上の帯域については、第３層以浅の構造が影響しているものと考えられる。

（５） 厚木

藤沢と同様に、第３層に対して第４層が低速度層となっており、第４層と第５層の間の速度コントラストが大きい構造モデルである。偏微分係数は、周波数２Ｈｚ以上で第１〜２層、２Ｈｚ以下で第４層の値が大きい。したがって、周波数４〜５Ｈｚ付近の不一致については、第３層以浅の構造が影響しているものと考えられる。

（６） 秦野

三崎と同様に、Ｓ波速度は深度に対して単調増加型であり、低速度層はない。第２層と第３層との間の速度コントラストが大きく、偏微分係数は第１層および第２層の値が周波数５Ｈｚ以上の帯域で大きい。したがって、周波数５Ｈｚ以上の帯域における不一致については、第３層以浅の構造が影響しているものと考えられる。

また、全観測点について、概ね第６層以深の層での偏微分係数は１〜１０Ｈｚの周波数帯域において、零線近傍で激しく振動する特徴を示し、全体的なスペクトル形状への寄与は小さいものと想定される。

以上のように、今回検討した構造モデルについては、周波数３Ｈｚ程度より高周波帯域におけるスペクトル形状の不一致に関して、

�@ 浅部（深度約３０ｍ以下）に存在する速度コントラストが大きい速度層以浅の構造、

�A 浅部に存在する低速度層

の影響が大きいものと考えられる。

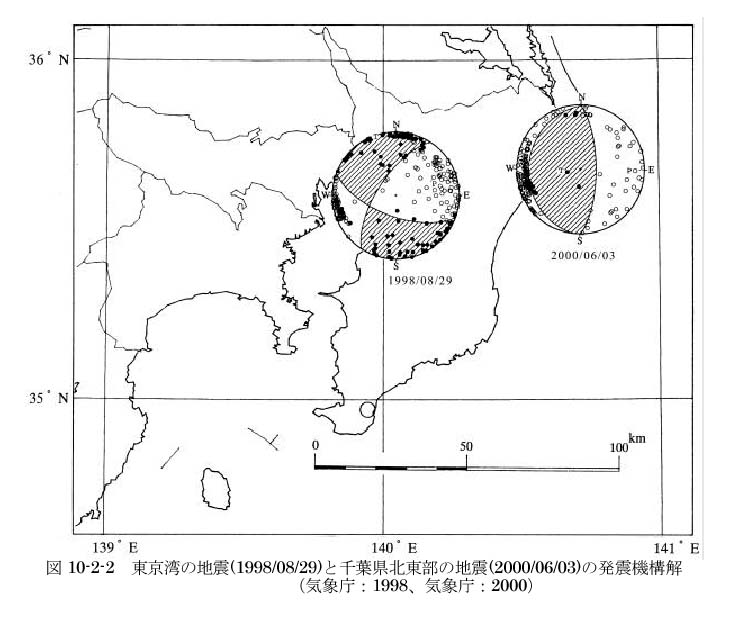

次に１次元地震動シミュレーション結果で、千葉県北東部の地震（２０００／０６／０３）に比べ東京湾の地震（１９９８／０８／２９）で観測値と計算値の一致度が低かったのは、各地点の基盤における地震動に差異が大きかったためと推定された。その原因の一つに震源メカニズムの影響が考えられる。図１０−２−２は、気象庁（１９９８、２０００）による上記２地震の発震機構解を示したものである。この図から、２つの地震のラディエーションパターンによる神奈川県内のＳ波の振幅分布は、千葉県北東部の地震の場合にはそれほど差が出ないセンスであるのに対し、東京湾の地震の場合には県中央部（東西方向）で小さく、北部及び南東部で増大するセンスとなっていることが分かる。また、東京湾の地震は震央が神奈川県に近く県域に対する見込み角が大きく、各観測点への伝播経路も異なっており、この影響もあるものと考えられる。したがって、２次元、３次元的な地下構造の影響が小さいと考えられる深い地震でも、その地震動を予測する際には、震源メカニズムや伝播経路の影響も評価した予測を行う必要があるものと思われる。
