（２）アレイ形状・サイズ

アレイ形状は、工場敷地内では地震計の設置可能箇所に強い制約があるため、観測点位置の自由度が比較的大きく且つ多くのアレイ半径（最大１５）が得られる１０点の観測点から構成される三重同心回転正三角形とした（図２−４−６）。このアレイ形状は、３つの正三角形それぞれにおいて、独立にサイズ調整および回転が可能であり、観測点配置の自由度が大きい特徴がある。

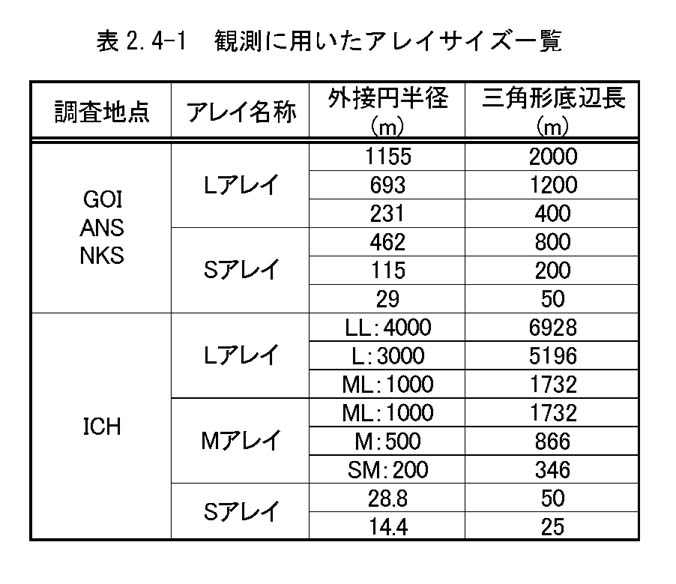

アレイサイズは、低周波数から高周波数のできるだけ広範囲な位相速度曲線が得られるように設計した。表２−４−１に観測に用いたアレイサイズ一覧を示す。

@工場地帯に位置するＧＯＩ，ＡＮＳ，ＮＫＳの３地点は、Ｌアレイ（最大アレイ半径：１１５５ｍ（底辺長：２０００ｍ））、Ｓアレイ（最小アレイ半径：２９ｍ（底辺長：５０ｍ））の２アレイとした。

AＩＣＨ地点は、深度３０００〜４０００ｍと推定される地震基盤の検出に必要と考えられる周期７秒（周波数０．１４Ｈｚ）前後の位相速度の解析精度を高めるために、Ｌアレイの最大アレイ半径：　４０００ｍ（底辺長：６９３０ｍ）、Ｓアレイの最小アレイ半径：１４．４ｍ（底辺長：２５ｍ）とした。

各アレイの座標は、付録７に示した。
