この探査は、昼間の車両ノイズを避けるため、夜間に発震を行った。

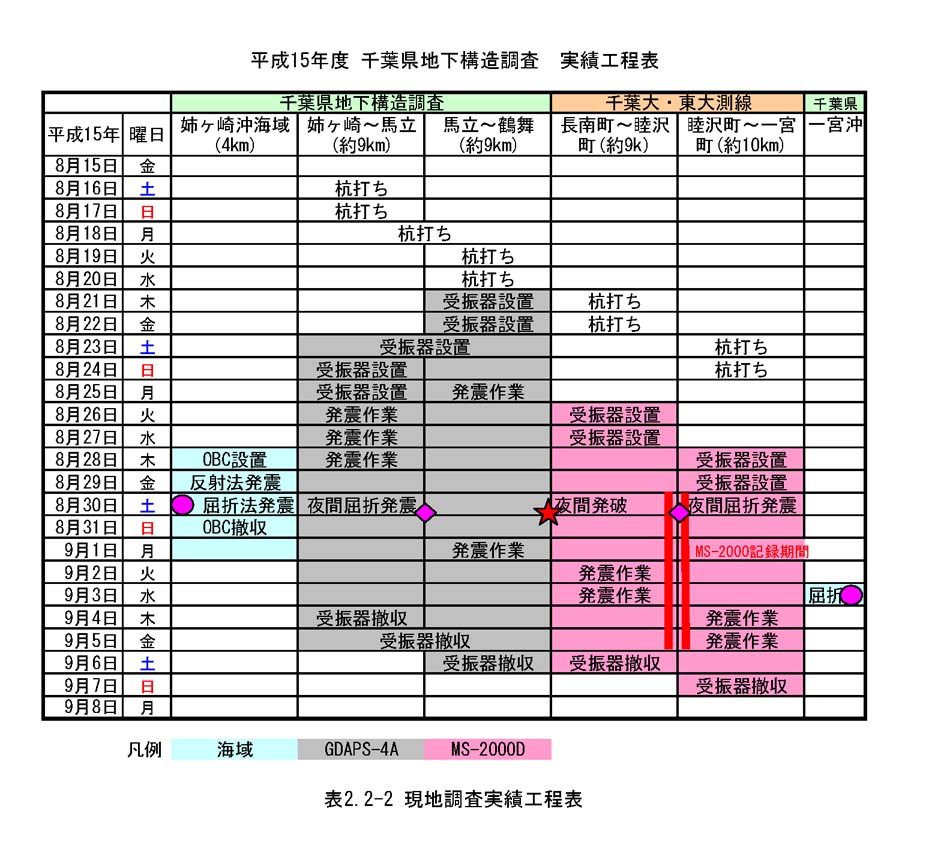

発震作業は、表２−２−２に示すように、８月３０日の日中に姉ヶ崎沖のエアガン屈折発震１点を実施し、３０日夜間にＶ７〜Ｖ８のバイブロサイス屈折２点（およびダイナマイト発破１点）を、９月３日日中にＧ２のエアガン屈折発震を実施した。

エアガンの発震作業は、測線の方向にほぼ直交する直線上に長さ約４００ｍの発震区間を設け、発震船がこの区間にいる間に発震した記録を重合する方式をとった。なお、あらかじめこの区間内では屈折波走時のずれが１／２波長以下であることを確認した。

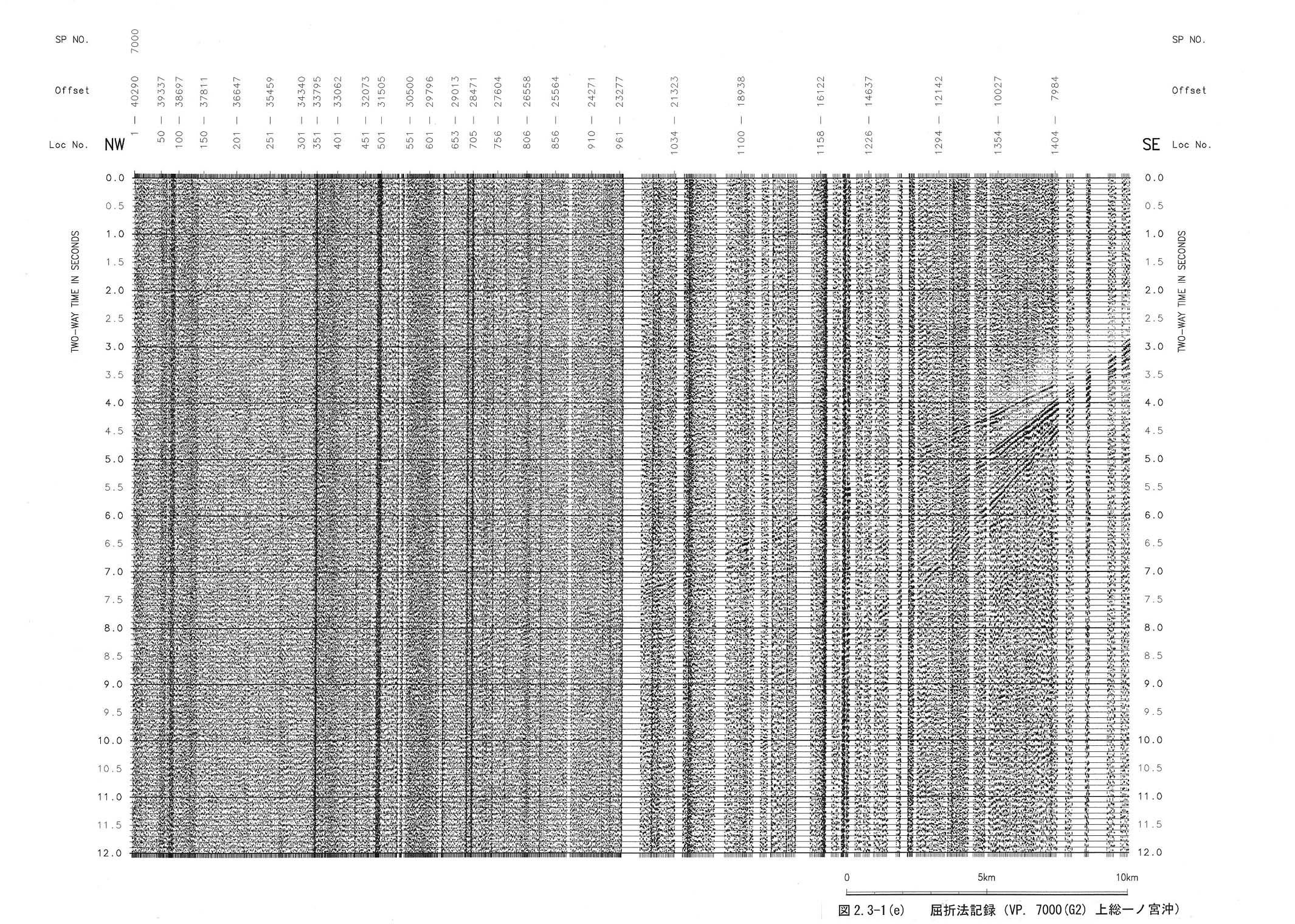

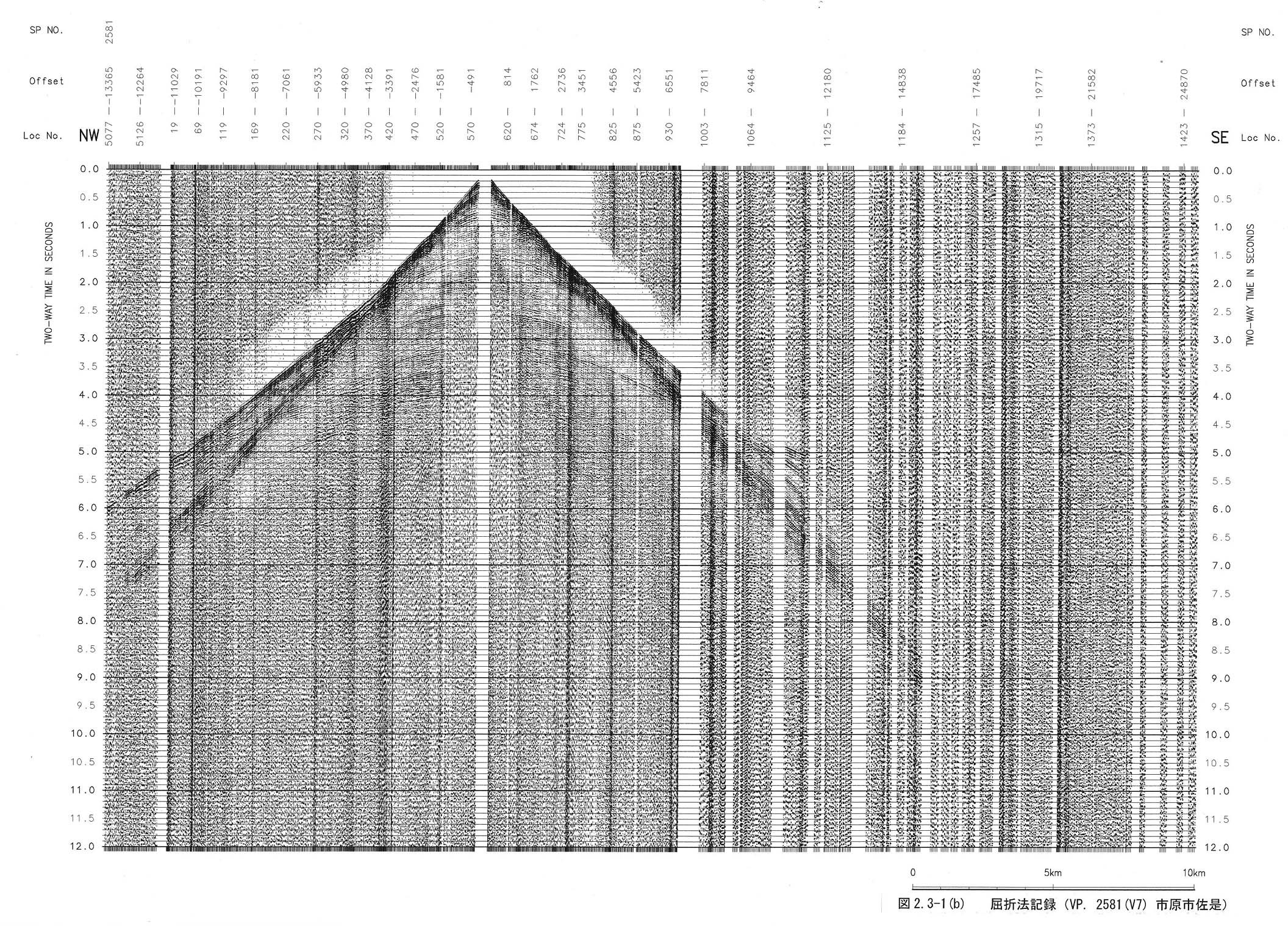

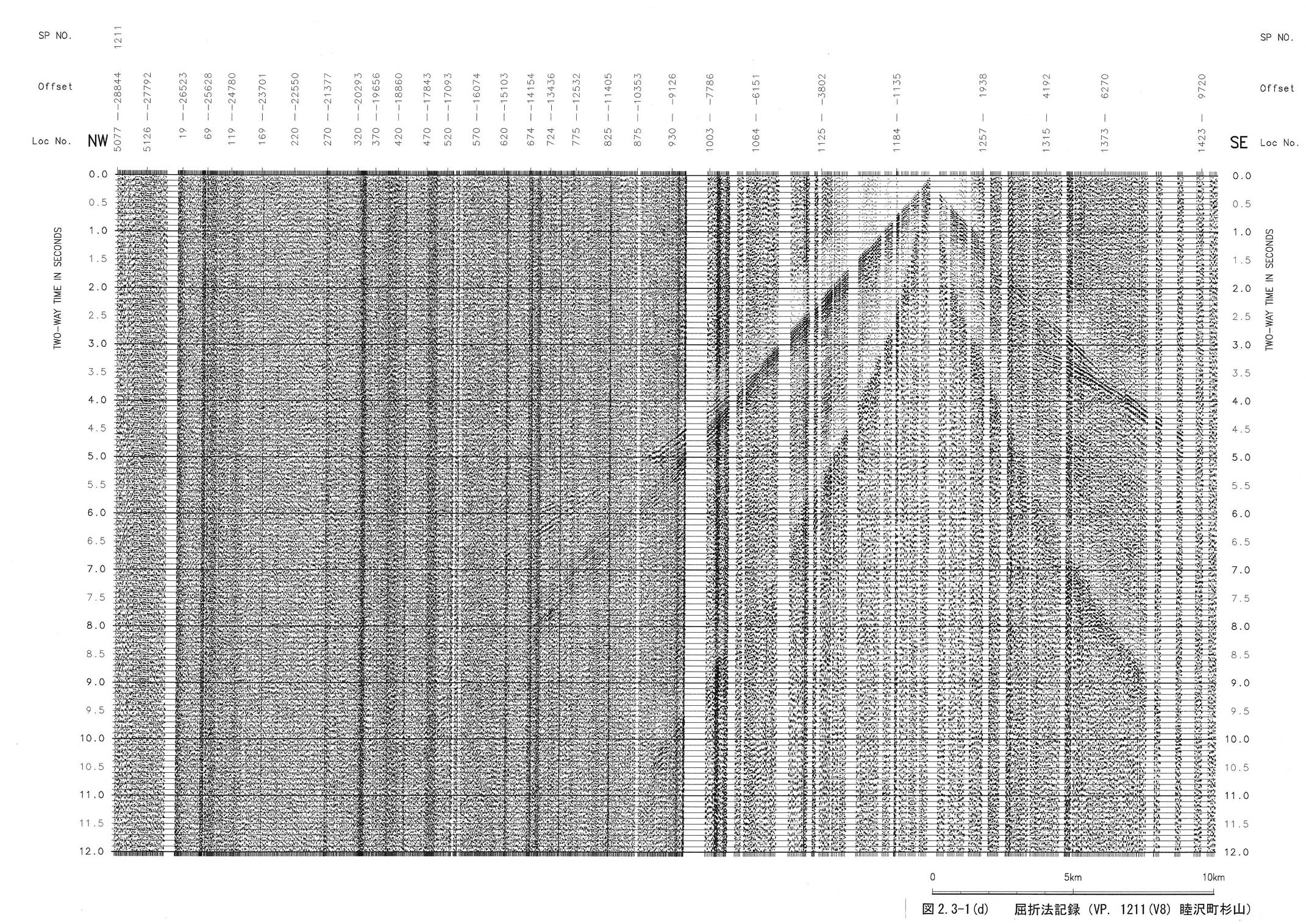

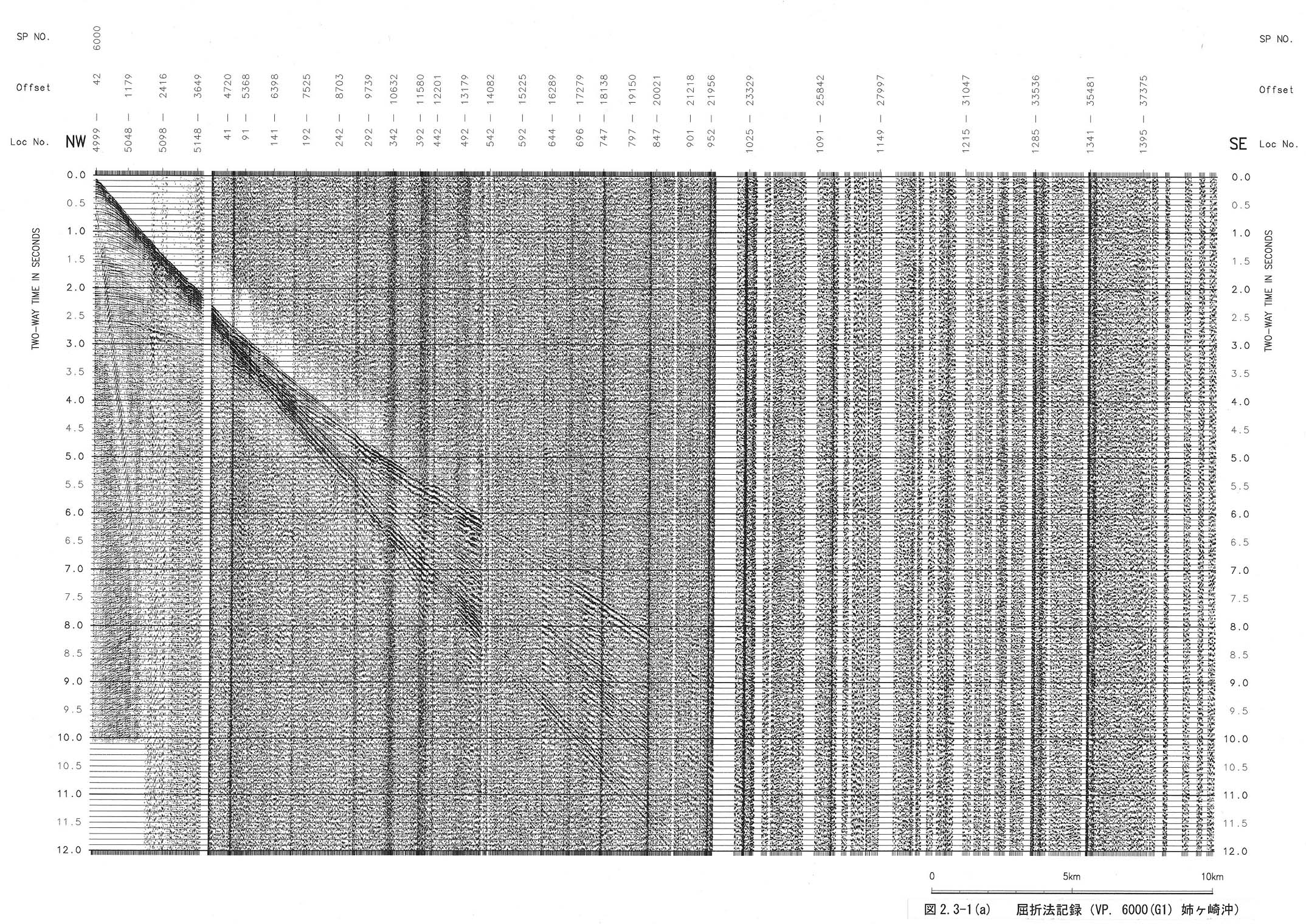

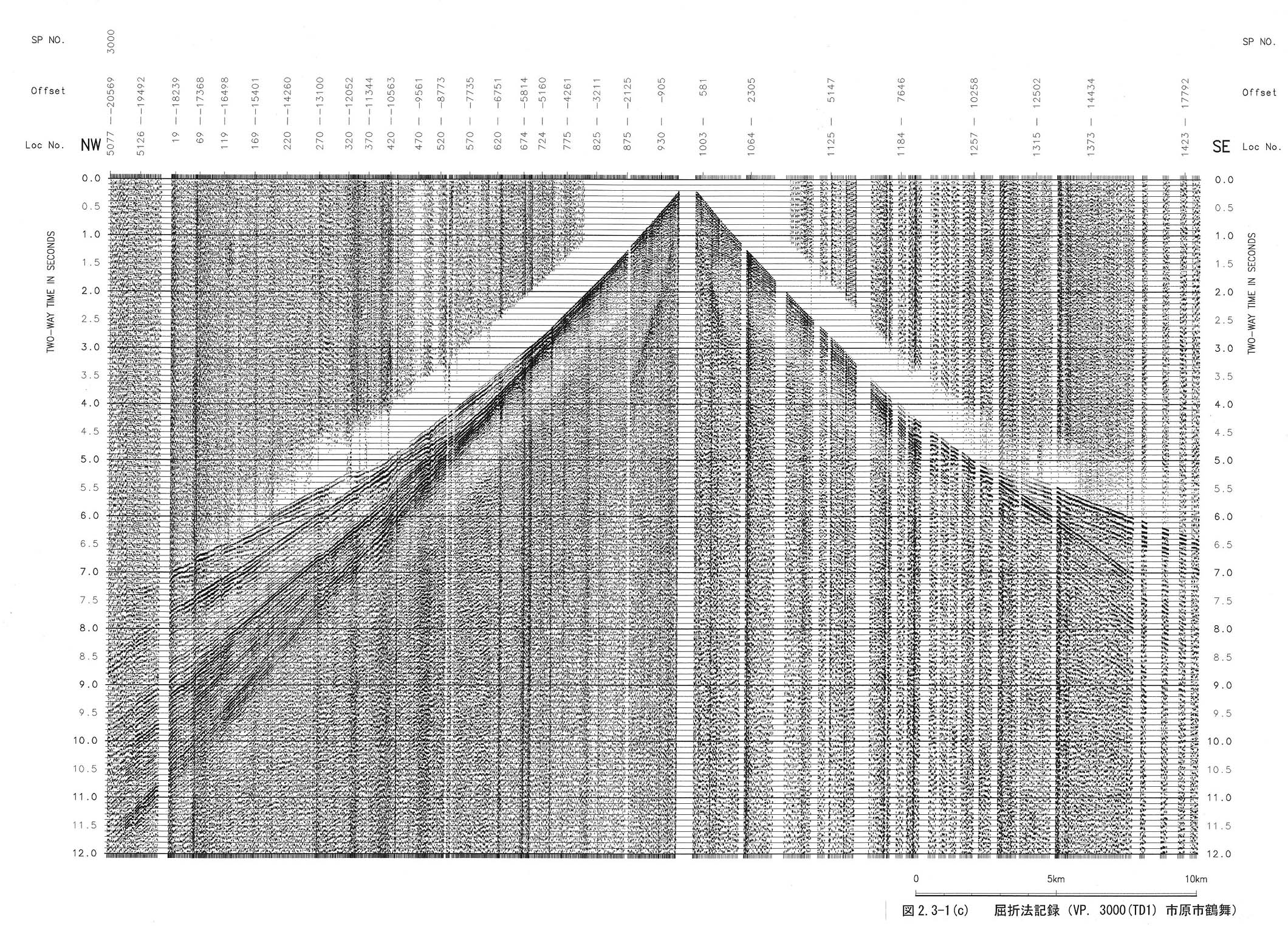

取得された記録を図２−３−１−１， 図２−３−１−２， 図２−３−１−３， 図２−３−１−４， 図２−３−１−５に示す。これは、原記録に対して、ゲート長６０００ミリ秒の自動振幅調整（ＡＧＣ）と、６〜３０Ｈｚのバンドパスフィルターを施したものである。

屈折法データ取得作業の結果、次のものが得られた。

（１）現場磁気テープ（３４９０Ｅ ＣＡＲＴＲＩＤＧＥ ＴＡＰＥ， ＳＥＧＹフォーマット） ２巻

（２）同上データシート（Ｏｂｓｅｒｖｅｒ’ｓ Ｒｅｐｏｒｔ） １式

（３）現場モニター記録 １式

（４）発震点座標／標高値 １式

上記（２）のデータシートは、付録３に添付した。

受振器の座標・標高についての測量は、Ｐ波反射法のものと同一である（付録４参照）。詳細は、２．２．３を参照されたい。

屈折法の発震点については、発震作業後に測量担当者が立ち会って位置の同定を行い反射法地震探査の受振点からの多角測量・水準測量により座標と標高を算出した。
