屈折法地震探査は、Ｐ波反射法地震探査と同じ受振測線で実施した。

発震点は、バイブロサイスによる測線中間の２ヶ所（Ｖ７、Ｖ８）と、エアガンによる測線端付近の２ヶ所（Ｇ１、Ｇ２）である。このほかに、東京大学によるダイナマイト発破を屈折のデータに加えて用いた。

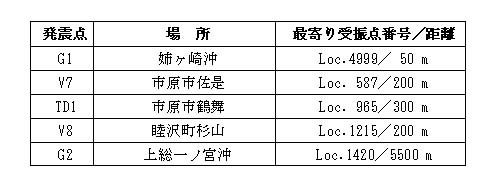

調査に先立って決定した屈折法の発震点は以下の５点である。

表６

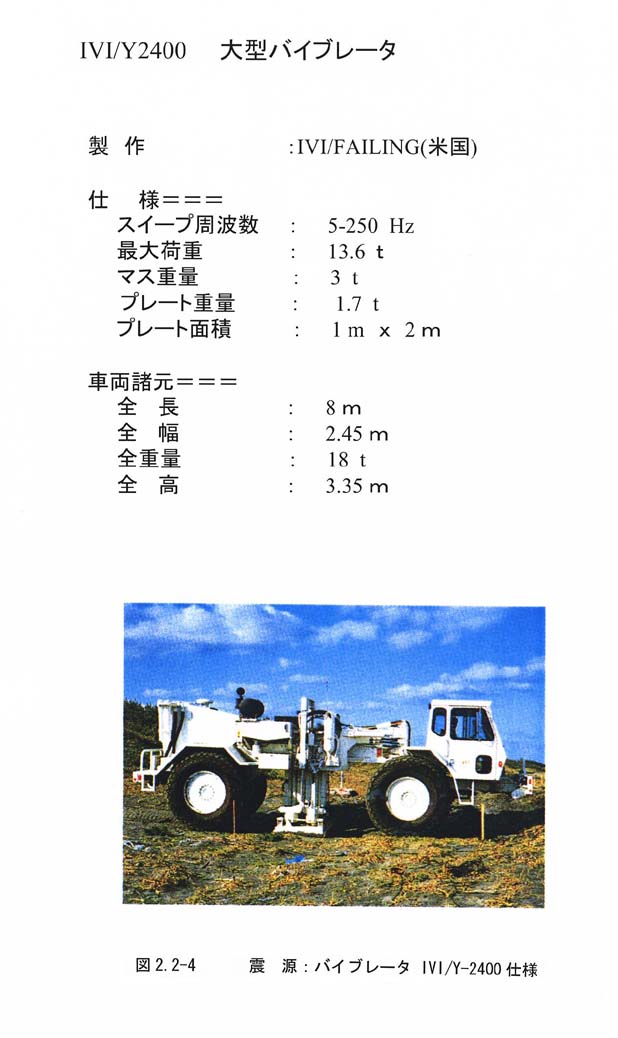

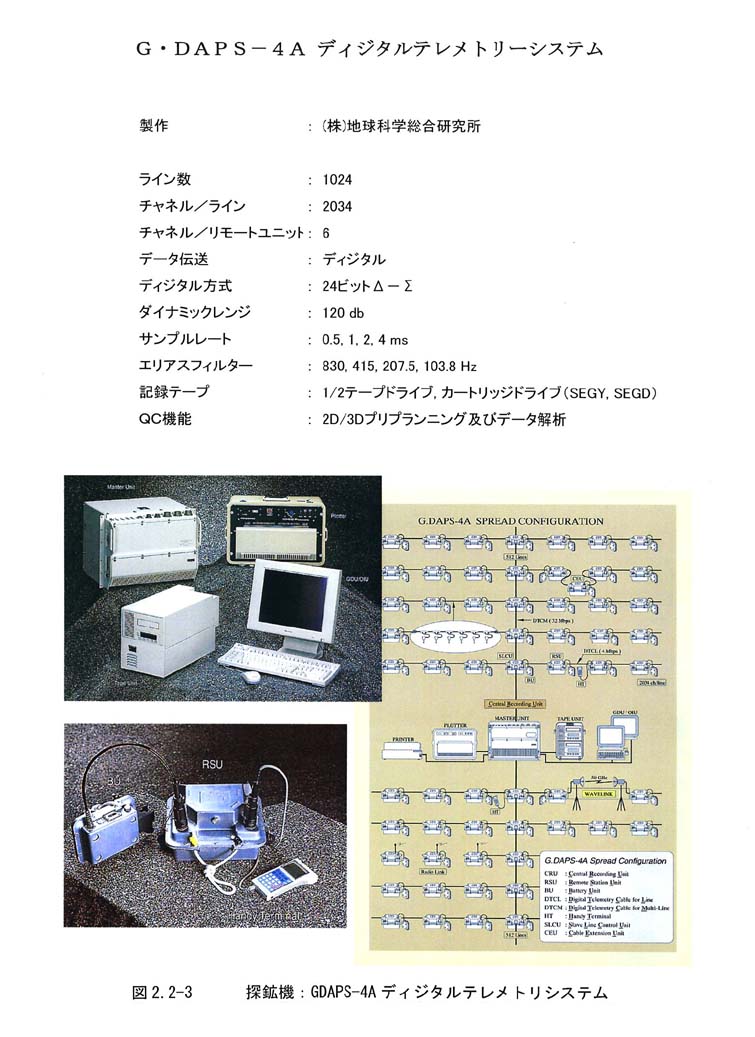

震源として大型のバイブロサイス４台（図２−２−４参照）またはエアガンの多重発震を用いた。東京大学のダイナマイトは１００ｋｇである。反射法のほぼ全受振点である陸域９７７点、海域９９点の計１０７６チャネルの展開を用いて２台のＧＤＡＰＳ−４Ａ型探鉱機でデータを取得した（図２−２−３ 参照）。

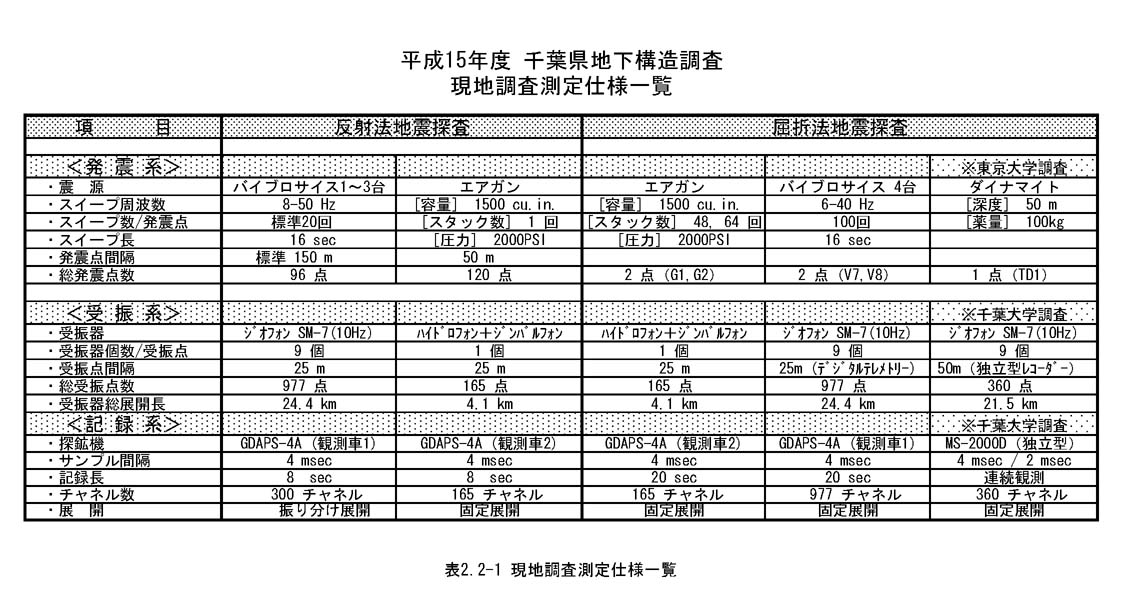

本調査の測定仕様はつぎのとおりである。仕様一覧は表２−２−１ にも示した。

［Ｐ波屈折法地震探査］

＜発震系＞

（１）震源： バイブロサイス ４台

スイープ周波数： ６〜４０ Ｈｚ

スイープ数／発震点： １００回

発震点数： ２点

（２）震源： エアガン

容量： １５００ ｃｕ．ｉｎ．

圧力： ２０００ ｐｓｉ

スタック数： ４８（Ｇ１）、６４（Ｇ２）

発震点数： ２点

＜受振系＞

（１）受振器： ＳＭ−７（１０ Ｈｚ）

受振器個数／受振点： ９個

受振点間隔： ２５ｍ

受振点数： ９７７点

（２）受振器： ハイドロフォン、ジンバルフォン

受振器個数／受振点： １個

受振点間隔： ２５ｍ

受振点数： １６５点

総受振点数： １１４２点

受振器総展開長（概算）： ２８．５ ｋｍ

＜記録系＞

探鉱機： ＧＤＡＰＳ−４Ａ 一式

サンプル間隔： ４ ミリ秒

記録長： ２０秒

チャネル数： １１４２チャンネル

展開： 固定展開

受振記録については、上記仕様に加えて、本調査測線東側の千葉大学と東京大学による調査測線（３６０点）でもデータが取得されている。
