Ｎｏ．１３−０１〜Ｎｏ．１３−１３の各地点の解析結果として、位相速度およびＳ波速度構造を図２−４−４２、図２−４−４３、図２−４−４４、図２−４−４５、図２−４−４６、図２−４−４７、図２−４−４８、図２−４−４９、図２−４−５０、図２−４−５１、図２−４−５２、図２−４−５３、図２−４−５４に示した。

（ｂ） 各探査地点の解析手順とＳ波速度構造

Ｓ波速度構造を解析するにあたって、既存資料から得られる地下の地質・地震学的知見は、解析手順と解析結果の解釈双方にとって重要である。

今回の解析手順で基本とした既存資料の利用については２．４．４−（１）に記したので、ここではこれ以外に利用した既存資料があればそれを示しながら各探査地点の解析手順を述べ、さらにＳ波速度層の解釈とその際の検討・問題点についても述べる。

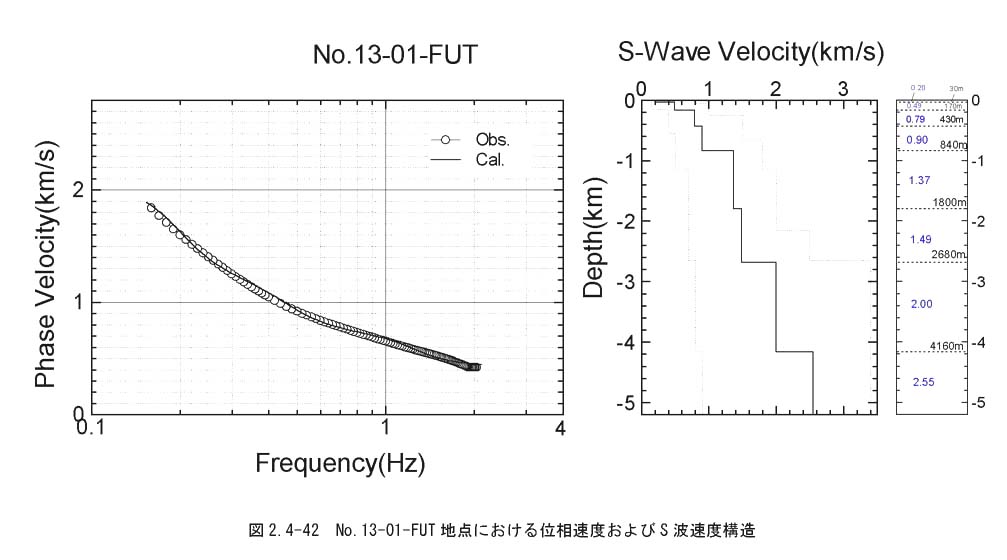

１） Ｎｏ．１３−０１−ＦＵＴ地点

アレー中心から北東へ約２ｋｍの所に富津地震観測井がある。これは表２−４−６には記載されていないので、防災科学技術研究所研究資料第１９１号から必要なデータを引用して示すと、表２−４−８のようになる。

富津地震観測井の下総層群基底深度、上総層群基底深度はそれぞれ３５ｍ、８３０ｍで、三浦層群は掘止深度２０４０ｍまで連続している。このデータでは下総層群は層厚が薄いので、１層と仮定することにした。先新第三系上面深度は図２−４−３７より読み取り、これらの深度を初期モデルに５層構造を想定したＳ波速度構造の解析を行なった。なお、アレー中心との標高差が１ｍしかないので、富津地震観測井の深度をそのまま解析に用いた。

この解析結果は、観測分散曲線に対する理論分散曲線の１Ｈｚ以上と、さらに０．３Ｈｚ以下のフィッティングも悪いというものとなった。

特に、０．３Ｈｚ以下のフィッティングは深部の地質情報が関与しているので、先新第三系の上面深度や三浦層群相当層及び先第三系基盤のＳ波速度を何度も変化させ解析を繰返したが改善されず、層構造を変えずに良いフィッティングを得ることは難しいと判断した。

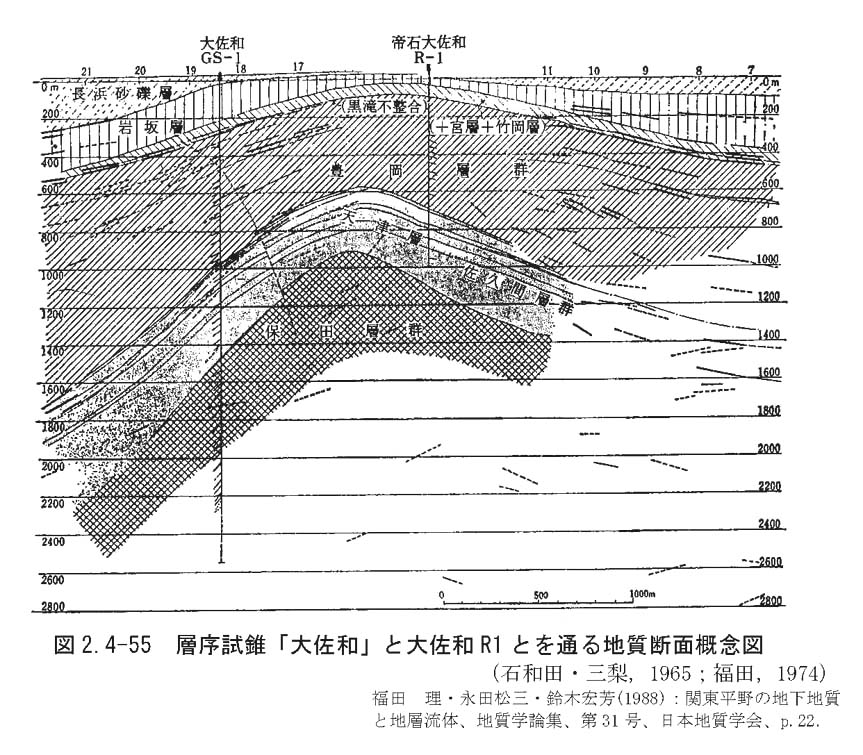

そこで、アレー中心の南方約５ｋｍで実施された層序試錐「大佐和」（ＧＳ−１）の深度１４６７ｍ以深が保田層群となっている（図２−４−５５参照）こと、及び平成１３年度地震探査において大佐和（ＧＳ−１）のデータなどを参考として、富津から北東へ向かう測線下で三浦層群と先新第三系の間に保田層群相当層を入れて解釈していることなどを踏まえ、この微動探査の解析も三浦層群相当層の下部にＳ波速度が０．５ｋｍ／ｓ程度高い保田層群相当層を仮定し、６層構造の初期モデルに変更した

さらに、平成１３年度屈折法地震探査の結果で、先新第三系基盤の深度が４０００ｍ強という情報を得て、基盤の上面深度をその深度付近で絞り込むことにして解析を行なった。

これらによって、０．３Ｈｚ以下のフィッティングの改善が得られた。

本地点と同じように０．３Ｈｚ以下のフィッティングが悪く、保田層群相当層を仮定し、さらに屈折法の資料を基にした先新第三系基盤上面深度で解析することにより、フィッティングが向上した地点は、Ｎｏ．１３−０２−ＳＤＵ 、Ｎｏ．１３−０３−ＹＳＤ 、Ｎｏ．１３−０５−ＩＩＣ である。今回の微動探査で得られた０．２〜０．３Ｈｚ付近の分散曲線の信頼性はいずれの観測地点でも十分にあることから、その周波数領域のフィッティングが向上する場合は、これらの解析結果を生かすことにした。

これら保田層群相当層と仮定した層は、解析した４地点でＳ波速度が１．８６〜２．００ｋｍ／ｓ、上面深度が２６８０〜３２２０ｍ、層厚１４３０〜１７５０ｍという範囲になった。この上面深度の範囲は保田層群が確認されている大佐和（ＧＳ−１）の試錐データの保田層群上面深度と１０００ｍ以上の開きがある。

今回、保田層群相当層と仮定して解析した層を「保田層群」と判断するにはデータが不足しているので、便宜的に「保田層群相当層」と注釈なしで用いることにした。

一方、１Ｈｚ以上の浅部の解析では、富津観測井の地質柱状図で下総層群が深度３５ｍとされているため、深度３５ｍ以深に上総層群の推定されるＳ波速度０．６ｋｍ／ｓ以上を入れるとフィッティングが悪くなってしまうという結果になった。そこで、試みに初期モデルで下総層群を１層にしたのを２層にして解析し、第２層のＳ波速度として良いフィッティングが得られたのは０．４９ｋｍ／ｓだった。０．４９ｋｍ／ｓは既存資料（表２−４−５参照の他、図２−４−５６にＰＳ検層などで測定したＳ波速度の例を示す）などから考えて、下総層群の可能性の方が高い。

下総層群基底深度について他の資料（図２−４−４１参照）では２００ｍ前後としているものもあることと、富津観測井地質柱状図の４９５ｍより上部では年代に関する厳密な検討がされていないことから、下総層群の基底深度は３５ｍより深い可能性もあると考え、今回の解析はフィッティングの良い第２層のＳ波速度０．４９ｋｍ／ｓを採用し、下総層群と判断した。

したがって、本報告書では解析結果の第２層までを下総層群とし、第３層のＳ波速度０．７９ｋｍ／ｓと第４層０．９０ｋｍ／ｓを上総層群とした。

また、初期モデルで当初、三浦層群相当層は１層と仮定したが、２層に分けるとフィッティングがさらに改善されることが判り、２層に分けて第５層１．３７ｋｍ／ｓ、第６層１．４７ｋｍ／ｓというＳ波速度を得た。このＳ波速度は平成１２年度微動アレー調査で得られた三浦層群相当層のＳ波速度の範囲内で上限に近い値だった。

このようにして求めたＮｏ．１３−０１−ＦＵＴの解析結果と、地層区分をまとめたのが表２−４−９である。

最終的に、上総層群基底深度は富津観測井の試錐データに近い８４０ｍとなった。三浦層群相当層の層厚は１８４０ｍで図２−４−３８よりやや薄く、新たに保田層群相当層が層厚１４８０ｍを有して分布している。先新第三系基盤の上面深度は４１６０ｍと図２−４−３７より５００ｍ以上深く、そのＳ波速度は２．５５ｋｍ／ｓで、平成１２年度調査の先新第三系基盤の速度よりは低い結果となった。

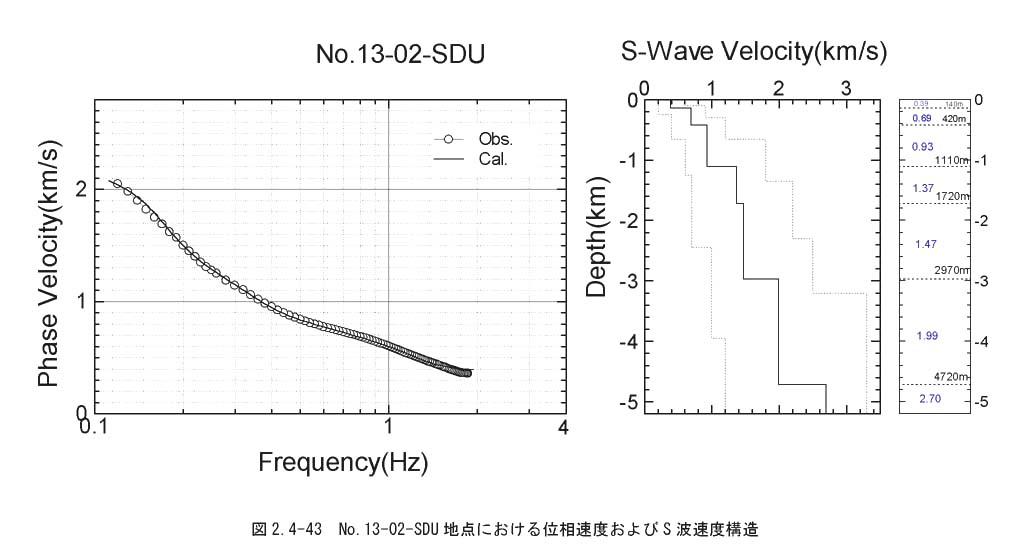

２） Ｎｏ．１３−０２−ＳＤＵ地点

この地点には、近くにボーリングデータがないため、Ｎｏ．１３−０１−ＦＵＴ地点の解析結果をもとに、図２−４−３７、図２−４−３８、図２−４−３９、図２−４−４０、図２−４−４１を参考に修正した初期モデルで解析を行なった。

解析結果はフィッティングの良いものとなったが、初期モデルで２層とした上総層群は、１層にまとめて解析しても深度・Ｓ波速度ともに、ほとんど変化がなかったため、解析結果では１層にまとめて示した。

また、第２層のＳ波速度が０．６９ｋｍ／ｓで下総層群のＳ波速度としては高いものとなった。しかし、第２層を上総層群とすると、下総層群の層厚は既存資料図２−４−４１と比べて１／３程度ということになる。むしろ、第１・２層ともに下総層群とした方が既存資料との整合性があることから、やや高いＳ波速度であるが、第２層も下総層群と考えた。

したがって、第３層だけが上総層群となり、深度１１１０ｍまで続く。この深度は図２−４−３９から読み取れる上総層群の基底深度（標高）−１５００ｍより浅いが、この深度を深くしようとするとどうしても良いフィッティングが得られなかった。

三浦層群相当層の下位にはＮｏ．１３−０１−ＦＵＴ地点と同様に保田層群相当層を考え、先第三系基盤の深度を深くすることによりフィッティングが良くなった。

第４・５層のＳ波速度はそれぞれ１．３７ｋｍ／ｓ、１．４７ｋｍ／ｓで、Ｎｏ．１３−０１−ＦＵＴ地点の三浦層群相当層とほぼ同じ値であった。第６層の保田層群相当層のＳ波速度は１．９９ｋｍ／ｓで、これもＮｏ．１３−０１−ＦＵＴ地点の保田層群相当層とほぼ同じ値となった。

このようにして求めたＮｏ．１３−０２−ＳＤＵ地点の解析結果と、推定した地層区分をまとめたのが表２−４−１０である。

全体として、三浦層群相当層、保田層群相当層と下総層群がＮｏ．１３−０１−ＦＵＴ地点より層厚が厚く、上総層群はほぼ同じ層厚として解析された。中でも保田層群相当層が２７０ｍ、下総層群が２５０ｍ厚くなっているのが目立つ。さらに、先新第三系上面深度が４７２０ｍと、既存資料などで考えられているよりかなり深い。先新第三系基盤のＳ波速度は２．７０ｋｍ／ｓで、Ｎｏ．１３−０１−ＦＵＴ地点よりは高いが、平成１２年度微動アレー調査の平均値よりは低い。

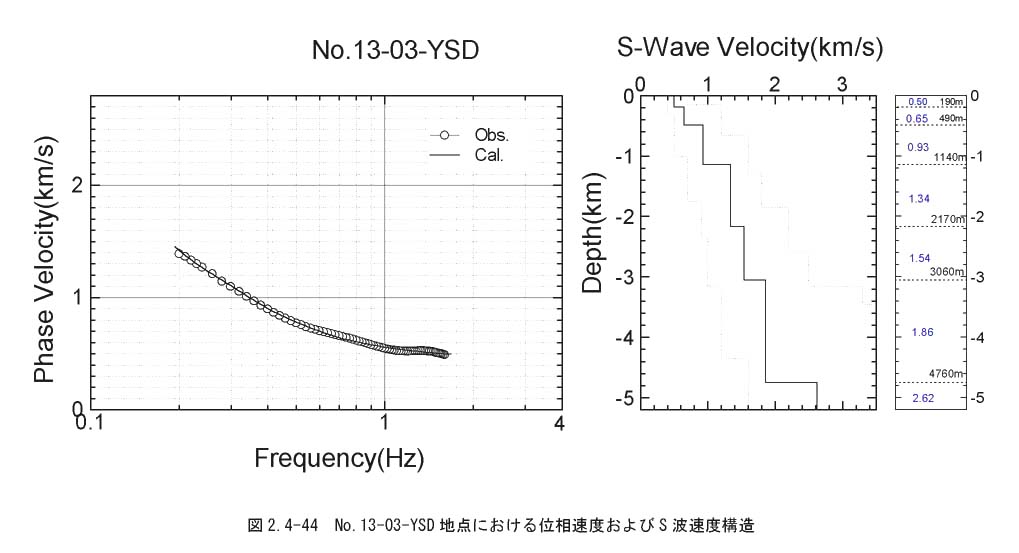

３） Ｎｏ．１３−０３−ＹＳＤ地点

この地点はＮｏ．１３−０２−ＳＤＵ地点と表２−４−６の五井Ｒ−１とに近いが、五井Ｒ−１の試錐データでは３００ｍで下総層群基底深度を確認しているだけで、掘止深度１３０５ｍまで上総層群の基底深度も確認していない。そこで、本地点の初期モデルはＮｏ．１３−０２−ＳＤＵ地点の解析結果を参考に設定した。

解析過程での検討点は、第２層のＳ波速度が高いこと、及び上総層群は２層に分けなくても良いフィッティングが得られたことなどＮｏ．１３−０２−ＳＤＵ地点とほぼ同じだった。

さらに、三浦層群相当層の下位に保田層群相当層を入れ、先新第三系基盤の深度を深くするとフィッティングが良いのも同じだった。

このようにして求めたＮｏ．１３−０３−ＹＳＤ地点の解析結果と、推定した地層区分をまとめたのが表２−４−１１である。

Ｎｏ．１３−０２−ＳＤＵ地点との相違点は保田層群相当層のＳ波速度がＮｏ．１３−０２−ＳＤＵ地点では１．９９ｋｍ／ｓであるのに対して、本地点では１．８６ｋｍ／ｓと０．１３ｋｍ／ｓ低くなっていること及び三浦層群相当層を２分した場合の上下層の層厚に４００ｍ前後の違いが出ているくらいである。三浦層群相当層全体の層厚の変化は少ない。

解析に際してＮｏ．１３−０２−ＳＤＵ地点の解析結果をモデルとしているが、深度を固定して解析を行っているわけではなく、このように違いの少ない結果が得られたのは、個々の層相に変化はあるものの、全体としてＮｏ．１３−０２−ＳＤＵ地点と似た地質状況であるためと推定される。

図２−４−３７、図２−４−３８、図２−４−３９、図２−４−４０、図２−４−４１の既存資料と比べると、下総層群の層厚は同じくらいだが、上総層群基底の深度は１０００ｍ前後浅くなっている。三浦層群相当層の層厚は５００ｍ前後厚くなっており、この下位に既存資料にない保田層群相当層と考えられる１．８６ｋｍ／ｓの層が１７００ｍあり、先新第三系上面深度は図２−４−３７から読み取れる値より１０００ｍ以上深くなっている。

なお、本地点は先に示した図１−１調査位置図で重力異常の「Ｌ」の部分に対応し、調査地域内で最も先新第三系の上面深度が深い解析結果となった。

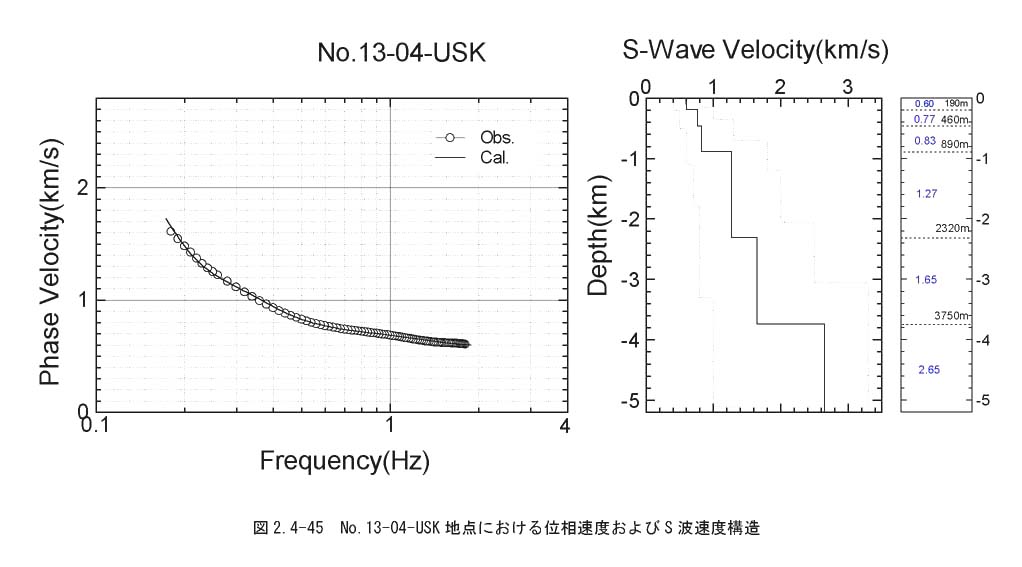

４） Ｎｏ．１３−０４−ＵＳＫ地点

本地点はＮｏ．１３−０３−ＹＳＤ地点の南東方向１０ｋｍのところで、近くに既存孔井がないため、初期モデルは基本的な下総層群２層、上総層群２層、三浦層群相当層と先新第三系各１層の６層構造で、既存資料等から各層の基底深度等を読み取って作成した。

解析過程で当初２層とした下総層群のうち第２層のＳ波速度が高くなり、上総層群に相当するＳ波速度となった。初期モデルの層構造と同じ下総層群２層にするため、第１層を２分することも検討したが、第１層の層厚が薄く、これ以上は微動探査法の分解能から考えて無理がある（アレーの大きさによるもので、１３−１１〜１３のような小さなアレーで観測を行なえば、より細分化は可能）と判断し、下総層群は第１層だけとした。

さらに、第４層は三浦層群相当層に相当するＳ波速度に近づき、最終的に初期モデルと同じ６層構造でも、第１層が下総層群、第２・３層が上総層群、第４・５層が三浦層群相当層（第５層のＳ波速度の検討は後述）、そして第６層が先第三系基盤にそれぞれ対応すると考えられるＳ波速度で解析された。

初期モデルと比べると下総層群が１層に減り、１層だけと仮定した三浦層群相当層が第４・５層の二つの層に分かれるという形になった。このような層構造で良いフィッティングが得られた。

本地点の第５層のＳ波速度１．６５ｋｍ／ｓは、１３−０１−ＦＵＴ〜１３−０３−ＹＳＤ地点で推定した、三浦層群相当層と保田層群相当層のＳ波速度の中間と言える値で、今回の調査で解析したＳ波速度で他にこのような値はない。

既存資料を見ると、先に掲げた図２−４−３５中ＴｏｋｏｒｏｚａｗａとＩｗａｔｓｕｋｉのＳ波速度柱状図には新第三系として１．５６・１．５７ｋｍ／ｓの速度値が記載されており、今回の第５層のＳ波速度値１．６５ｋｍ／ｓに近い。図２−４−３５ではこの１．５６・１．５７ｋｍ／ｓ層の地層名がはっきりしないが、平成１２年度微動アレー調査の図３−１３によると関東平野北部に分布する中〜下部中新統の富岡層群の中・下部相当層となっている。この富岡層群の中・下部相当層の堆積年代は三浦層群下部と同じである。この富岡層群はほとんどが砂岩・泥岩を主とすると考えられ、三浦層群に近いようである。

そこで、本地点の第５層も、他の地点で三浦層群相当層としたものよりＳ波速度が高いが、三浦層群相当層と推定した。

ただ、この第５層は三浦層群相当層の下位にある保田層群相当層も一緒に解析したため、三浦層群相当層としては高いＳ波速度１．６５ｋｍ／ｓになったという可能性も否定はできない。しかし、第５層は２層に分けなくてもフィッティングが良好であることから、保田層群相当層が存在するとしても、その層厚は微動探査の分解能以下の薄いものと推定される。さらに周辺で保田層群相当層を確認した例がないことから、本地点では保田層群相当層のないものを解析結果とした。

以上の検討などから求めたＮｏ． １３−０４−ＵＳＫ地点の解析結果と、推定した地層区分をまとめたのが表２−４−１２である。

既存資料の深度等を見ると、下総層群の基底深度は２００〜３００ｍと読み取れ、解析結果は浅い。上総層群基底深度は（標高）−２０００ｍ程度とされていたものが、標高差を考えても半分以下の８９０ｍという結果となった。その分三浦層群の層厚が厚くなり、２倍近い２８６０ｍとなって、先第三系上面深度は図２−４−３７で読み取れる（標高）−３５００ｍ以上の３７５０ｍになっている。

先の東京湾岸に近いＮｏ．１３−０３−ＹＳＤ地点と比べると、下総層群基底深度が３００ｍ、上総層群基底深度が２５０ｍ、先新第三系基盤上面深度が約１０００ｍといずれも浅くなっている。

先新第三系基盤のＳ波速度は近くの１３−０３−ＹＳＤ地点とほぼ同じ値となった。

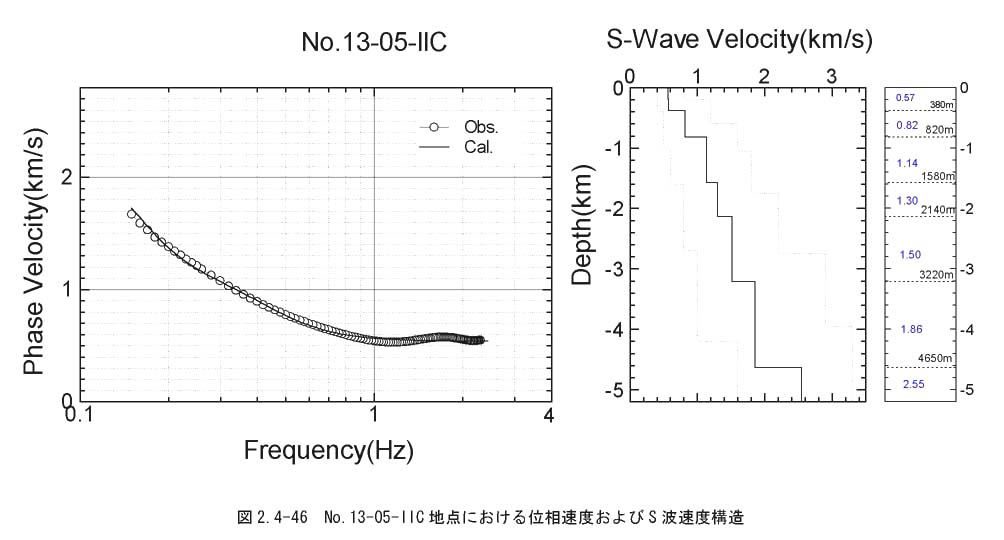

５） Ｎｏ．１３−０５−ＩＩＣ地点

先のＮｏ．１３−０３−ＹＳＤ地点と同じように既存孔井の五井Ｒ−１に近いが、五井Ｒ−１の試錐データでは３００ｍで下総層群基底深度を確認しているだけで、掘止深度１３０５ｍまで上総層群の基底深度も確認していない。このため、初期モデルはＮｏ．１３−０３−ＹＳＤを参考に、既存資料から深度等を推定して作成して解析を行った。

解析過程でＮｏ．１３−０３−ＹＳＤ と同じように２００ｍ前後で層区分しようとすると上下層のＳ波速度に差がなくなり、下総層群に相当するＳ波速度の層は１層とした方が無理に２層に分けるよりフィッティングが良かった。

一方、上総層群はＮｏ．１３−０３−ＹＳＤ地点では１層として解析したが、本地点ではＳ波速度０．８０〜１．２０ｋｍ／ｓの範囲で２層にした方がフィッティング良く、上総層群を２層に分けた。

さらに、保田層群相当層を入れ、先新第三系の基盤深度を深くすることにより、良いフィッティングを得たことは １）〜 ３）と同じだった。

このようにして求めたＮｏ．１３−０５−ＩＩＣ地点の解析結果と、推定した地層区分をまとめたのが表２−４−１３である。

解析結果を既存資料と対比すると、下総層群基底深度は五井Ｒ−１の試錐データの３００ｍよりやや深い。上総層群基底深度は既存資料で（標高）−２０００ｍ以上と考えられているが、これは１５８０ｍと浅い。三浦層群の層厚は１０００〜１５００ｍの間と推定されているのが、今回の解析結果では１６４０ｍと厚く、さらに層厚１４３０ｍの保田層群相当層が分布し、先新第三系上面深度は１０００ｍ以上深い４６５０ｍという結果となった。

先新第三系基盤のＳ波速度は今回の調査地域で１３−０１−ＦＵＴ地点と並んで一番低い２．５５ｋｍ／ｓとなった。

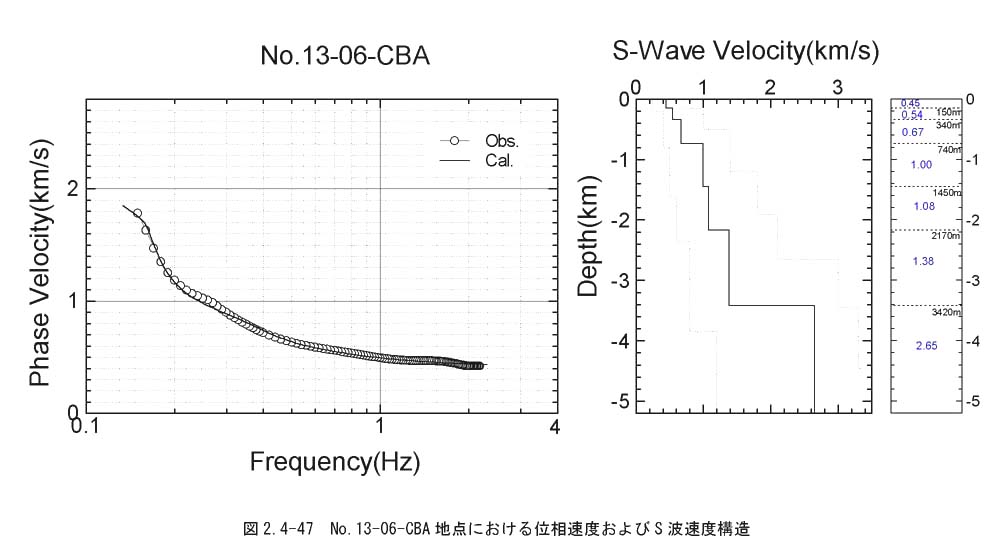

６） Ｎｏ．１３−０６−ＣＢＡ地点

アレー位置はほぼ千葉地震観測井に一致し、このデータは表２−４−５には記載されていないので、防災科学技術研究所研究資料第１９１号から千葉地震観測井の主なデータを引用して表２−４−１４に示す。

この試錐データと既存資料の図２−４−３７、図２−４−３８、図２−４−３９、図２−４−４０、図２−４−４１を参考に初期モデルを作成した。

当初、千葉地震観測井のデータに沿って、第１層だけを下総層群とした解析を試みたが、フィッティングを良くしていくと第２層のＳ波速度は高くならず、下総層群に相当する０．６ｋｍ／ｓ前後のＳ波速度が深度５００ｍ以上まで続くという結果になった。

しかし、この結果では下総層群と上総層群の境界がはっきりしないことから、千葉地震観測井のデータとは別に、下総層群基底深度を図２−４−４１から読み取った（標高）−３００〜４００ｍとして、下総層群２層、上総層群２層、三浦層群相当層、先新第三系各１層の６層構造モデルで新たに解析を行った。このモデルの解析過程で０．４Ｈｚ以上のフィッティングが良くならないことから、層構造が他より複雑である可能性があると考え、上総層群の層を増やして３層で解析したところフィッティングが改善した。最終的に７層構造でフィッティングの良いものを最適解と判断した。

なお、保田層群相当層については、先新第三系基盤上位の第６層のＳ波速度がＮｏ． １３−０４−ＵＳＫ地点より低く、第６層中に保田層群相当層が存在するとしてもその層厚はＮｏ． １３−０４−ＵＳＫ地点よりさらに薄いと考えられることから、Ｎｏ． １３−０４−ＵＳＫ地点と同じ理由で解析しなかった（Ｎｏ．１３−０７−ＣＢＣ・Ｎｏ．１３−０８−ＹＣＭ地点も同じ）。

このようにして求めたＮｏ．１３−０６−ＣＢＡ地点の解析結果と、推定した地層区分をまとめたのが表２−４−１５である。

下総層群基底の深度は、第１層だけを下総層群とすると千葉地震観測井の試錐データと整合はするが、第２層のＳ波速度０．５４ｋｍ／ｓが上総層群のＳ波速度として低い。一方、第１・２層を下総層群とすると既存資料図２−４−４１の下総層群基底の深度とＳ波速度の面で整合することから第１・２層を下総層群と判断した。

上総層群基底以下の各層の深度については、既存資料に近い深度で層区分できる結果を得た。

本地点の三浦層群相当層は１層で解析し、このＳ波速度は位置が離れた１３−０１−ＦＵＴ地点〜１３−０３−ＹＳＤ地点の三浦層群相当層の上部に近いＳ波速度で解析された。

先新第三系基盤のＳ波速度はほぼ南南西にある１３−０４−ＵＳＫ地点と同じだった。

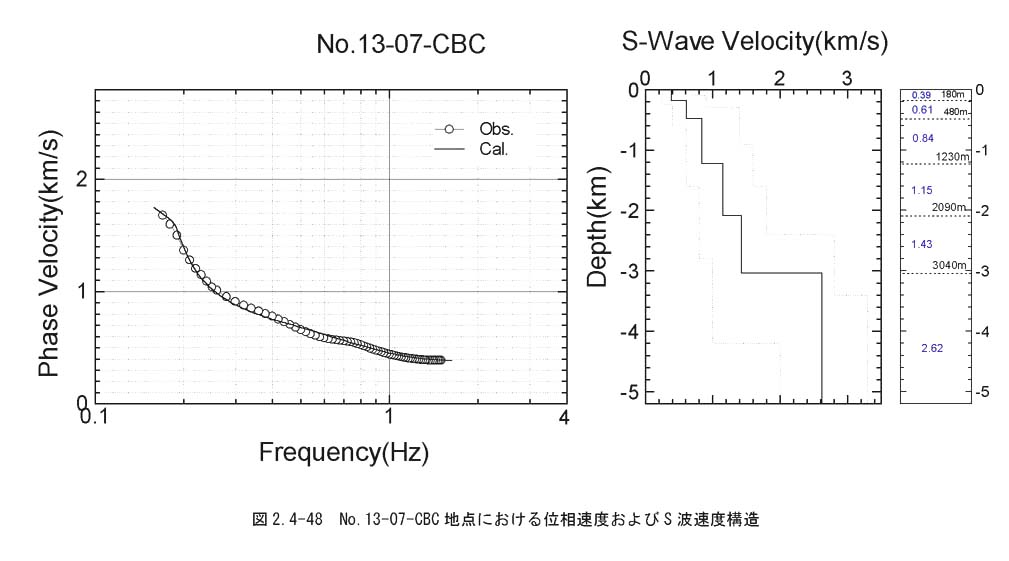

７） Ｎｏ．１３−０７−ＣＢＣ地点

この地点付近には千葉ＦＲ−１０（掘止深度２０００ｍ）他の試錐データがあるが、いずれれも上総層群の基底を確認しておらず、下総層群の基底深度（２５０〜４６３ｍ）を確認しているだけである。

層構造は６層の基本構造として、既存資料から深度を読み取って初期モデルとした。

この付近は上総層群基底以下の試錐データはないが、地震探査等の他のデータが豊富なため、図２−４−３８、図２−４−３９、図２−４−４０、図２−４−４１のデータとかけ離れることなく、解析は他と比べてスムーズに行なえた。下総層群の基底深度は既存の試錐データにばらつきがあったが、深い方の値に近い４８０ｍで良いフィッティングを得た。

このようにして求めたＮｏ．１３−０７−ＣＢＣ地点の解析結果と地層区分をまとめたのが表２−４−１６である。

解析結果は、既存資料から得られた深度とほぼ同じで、下総層群と上総層群のＳ波速度は１３−０５−ＩＩＣ地点のＳ波速度に近い値となった。三浦層群相当層のＳ波速度は今回の調査地点の平均値に近く、先新第三系基盤は一番低い値となった。

三浦層群相当層はＮｏ． １３−０４−ＵＳＫ地点と同様に保田層群相当層が一緒に解析されている可能性も考えられるが、保田層群相当層を仮定しないで良好なフィッティングが得られ、他にその存在を示唆する既存資料もないことから、微動探査の分解能を考え、詳細な解析は行なわなかった。

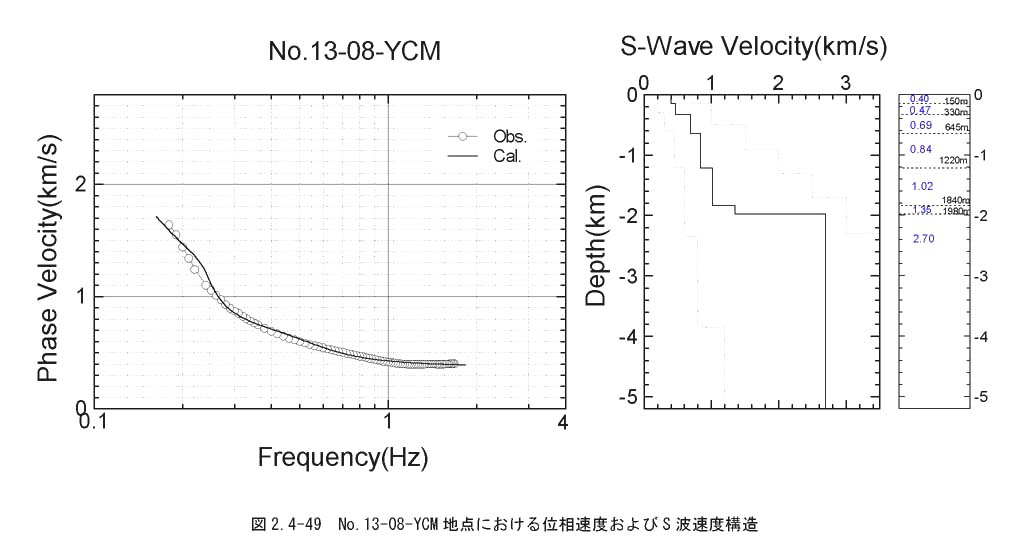

８） Ｎｏ．１３−０８−ＹＣＭ地点

本地点には八街Ｒ−２の試錐データがある。それによると下総層群基底深度２７０ｍ、上総層群基底深度１８９２ｍ、先新第三系基盤上面深度１９８９ｍといずれも確認されている。したがって、初期モデルは隣のＮｏ．１３−０７−ＣＢＣ地点も参考に、試錐データの値を用いた６層構造とした。

解析過程で、試錐データの下総層群の基底深度２７０ｍを中心に解析していったところ、深度２６０ｍまでが第１層になり、第２層が深度２６０〜５５０ｍでＳ波速度は０．６０ｋｍ／ｓという結果になった。

試錐データから第２層は上総層群のはずが、０．６０ｋｍ／ｓではＳ波速度が低すぎるのではないかと考え、今度はＮｏ．１３−０６−ＣＢＡ地点を参考に下総層群２層、上総層群３層を仮定し、全体で７層構造のモデルで再度解析を行なった。この結果、第１・２層のＳ波速度は０．４０・０．４７ｋｍ／ｓ、第３層は０．６９ｋｍ／ｓと、Ｓ波速度による下総層群と上総層群の違いが明確になり、第２層の底面深度（下総層群基底の深度）は試錐データより６０ｍ深い３３０ｍで良いフィッティングが得られた。

一方、０．２０〜０．２５Ｈｚのフィッティングにズレが残った。これは上総層群から先新第三系基盤上面の深度に相当する周波数領域と考えられ、試錐データの深度に２割以上の範囲を持たせたり、保田層群相当層も仮定した８層構造にしたりして解析を行なったが、解消できなかった。

試錐データの上総層群基底面・先新第三系基盤上面の深度誤差は少ないと考えられ、良好なフィッティングが得られない原因は、実際の地層境界が微動探査法解析の前提である水平多層構造になっておらず、観測分散曲線に理論分散曲線がフィッティングできない変化があるためではないかと推定される。このため、解析した中でフィッティングのズレができるだけ少ないものを解として選んだ。

このようにして求めたＮｏ．１３−０８−ＹＣＭ地点の解析結果と推定した地層区分をまとめたのが表２−４−１７である。

解析結果の第２層の底面深度が３３０ｍで、八街Ｒ−２の試錐データの下総層群底面深度に近く、第１・２層を下総層群とした。この深度が試錐データより深くなっているのは、下総層群基底面が傾斜しているための誤差、又は地層区分の解釈の違い（表２−４−７参照）などが考えられる。

層構造は本地点の南南西約１３ｋｍにあるＮｏ．１３−０６−ＣＢＡ地点と同じ７層構造で解析され、上総層群を３層で解析したのは、この２地点だけである。これらの下総層群と上総層群のＳ波速度を比べると、第３層を除き、本地点の方が低くなっている。

三浦層群相当層の層厚はＮｏ．１３−０６−ＣＢＡ地点で１２５０ｍだったものが、本地点で１４０ｍと薄くなっているがＳ波速度はほとんど変化していない。先新第三系基盤上面の深度は３４２０ｍから１９８０ｍと三浦層群相当層の層厚の減少に合せるように浅くなっている。Ｓ波速度は２．７０ｋｍ／ｓでやや高い。

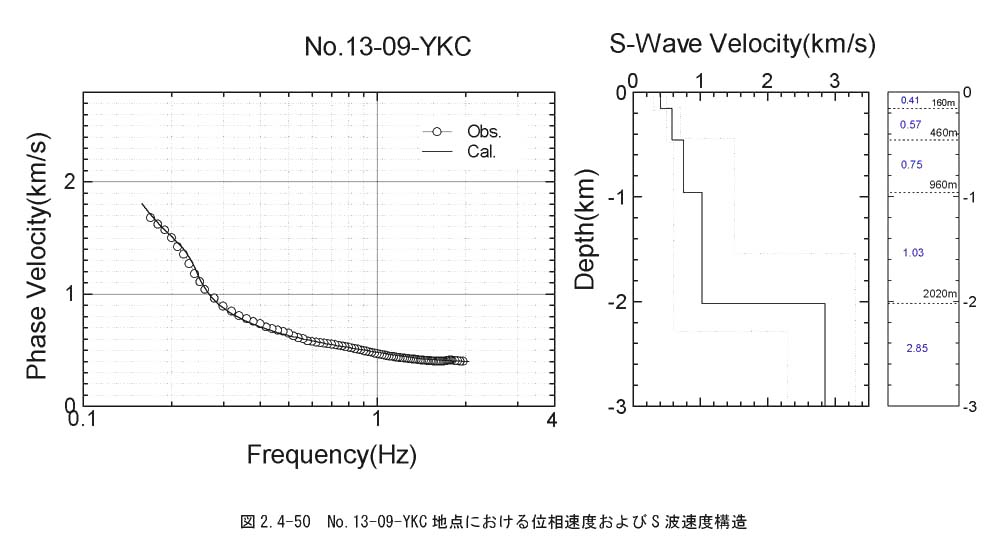

９） Ｎｏ．１３−０９−ＹＫＣ地点

本地点のアレー内に四街道Ｒ−１があり、この試錐データでは下総層群基底深度４６０ｍと上総層群が掘止深度の２０００ｍまで連続していることがわかっている。その他のデータは既存資料の図２−４−３８、図２−４−３９、図２−４−４０、図２−４−４１より推定し、初期モデルを６層構造とした。

解析過程で、初期モデルの６層構造ではフィッティングが悪く、三浦層群相当層を外したところフィッティングが改善し、この５層構造で解析した。

このようにして求めたＮｏ．１３−０９−ＹＫＣ地点の解析結果と推定した地層区分をまとめたのが表２−４−１８である。

解析結果は、Ｎｏ．１３−０７−ＣＢＣ地点と比べて、上総層群のＳ波速度が全体に低く、Ｎｏ．１３−０８−ＹＣＭ地点に近い値となった。三浦層群相当層はＮｏ．１３−０７−ＣＢＣ地点で９５０ｍの層厚が解析されたが、本地点では解析されず、その分先第三系基盤上面の深度が浅くなっている。先第三系基盤のＳ波速度は上面深度２０００ｍ前後でフィッティングの良い値を絞り込んだ結果、Ｓ波速度が他と比べてやや高くなった。

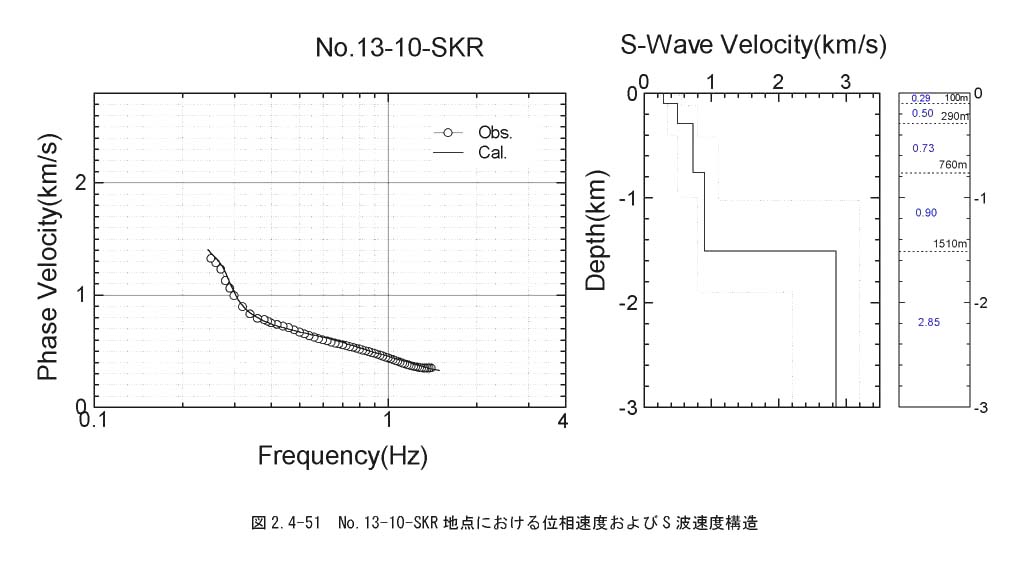

１０） Ｎｏ．１３−１０−ＳＫＲ地点

本地点には佐倉Ｒ−１の試錐データがある。これによると下総層群基底が深度２７０ｍ、上総層群基底が深度１５１０ｍで確認された。三浦層群相当層は分布していない。初期モデルはこのデータをもとに下総層群２層、上総層群２層、それに先新第三系基盤１層の５層構造で解析を行なった。

このようにして求めたＮｏ．１３−１０−ＳＫＲ地点の解析結果と推定した地層区分をまとめたのが表２−４−１９である。

本地点では、試錐データに近い下総層群基底深度、上総層群基底深度で解析され、Ｓ波速度は下総層群上部の第１層と上総層群下部の第４層（上総層群が３層で解析された地点は第５層）が周辺の探査地点より低い値になっている。

先第三系基盤のＳ波速度はＮｏ．１３−０９−ＹＫＣ地点と同じ値で解析された。

極小アレー解析結果について

地質区分は大アレーでの解析結果を参考にした。

しかし、層構造を細分するための資料がないため、極小アレーでの解析目標深度を三浦層群相当層上面付近とし、微動探査法の分解能は深度が深くなるにつれて低下していくことを考慮し、便宜的に下総層群５層、上総層群３層、三浦層群相当層１層の９層を仮定した初期モデルで解析を行なった。解析では特に深度・Ｓ波速度を固定しなかったが、解析過程で不要と判断される場合は層を減らした。

解析結果では下総層群の上位層も個々に解析されたので、便宜的ではあるが下総層群の上位層と推定されるＳ波速度０．４ｋｍ／ｓ未満の層を「新期ローム・沖積層」と区分した。

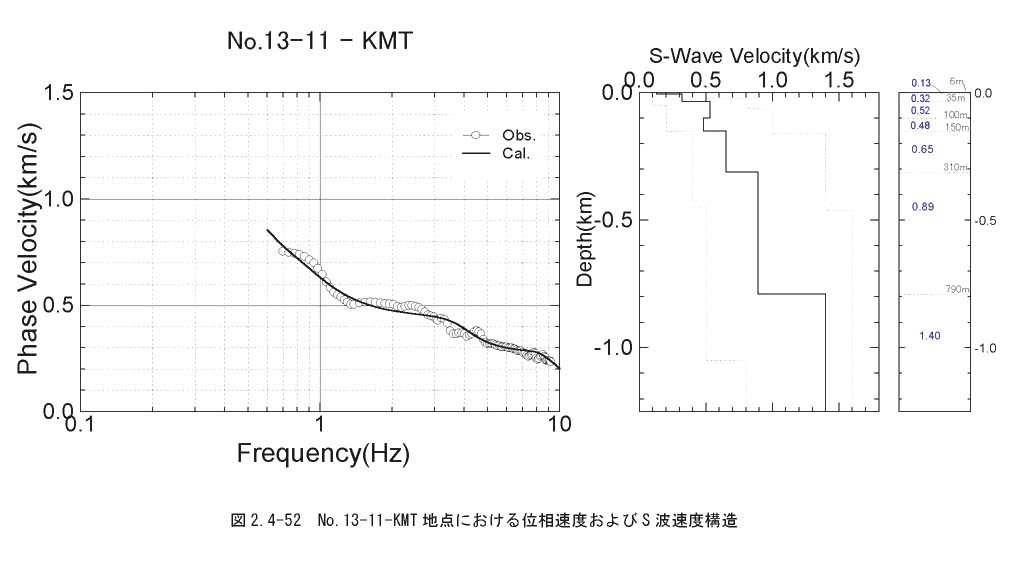

１１） Ｎｏ．１３−１１−ＫＭＴ地点

本地点は大アレー１３−０１−ＦＵＴ地点の東側に隣接しているので、Ｎｏ．１３−０１−ＦＵＴの下総層群基底深度と上総層群基底深度を基に解析を行なった。

下総層群基底の深度、上総層群基底の深度は１３−０１−ＦＵＴ地点に近い値で解析された。

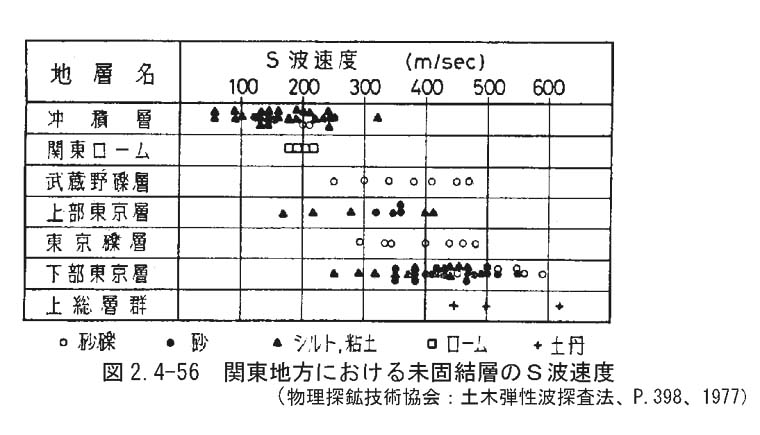

下総層群の第３層と第４層では下位の第４層の方が低いＳ波速度になっているが、これは未固結堆積物の場合、堆積年代よりも層相の方がＳ波速度に影響を与えることが多く、粘土＜砂＜砂礫の順にＳ波速度が高くなる傾向にあり、第４層の方が第３層より粘土分が多いのではないかと推定される。

上総層群上部のＳ波速度が１３−０１−ＦＵＴ地点より低くなっているのが目立つが、境界の深度も変化しており、この影響と層相の変化のためではないかと推定される。

三浦層群相当層のＳ波速度は１３−０１−ＦＵＴ地点の三浦層群相当層上部とほぼ同じ値で解析された。

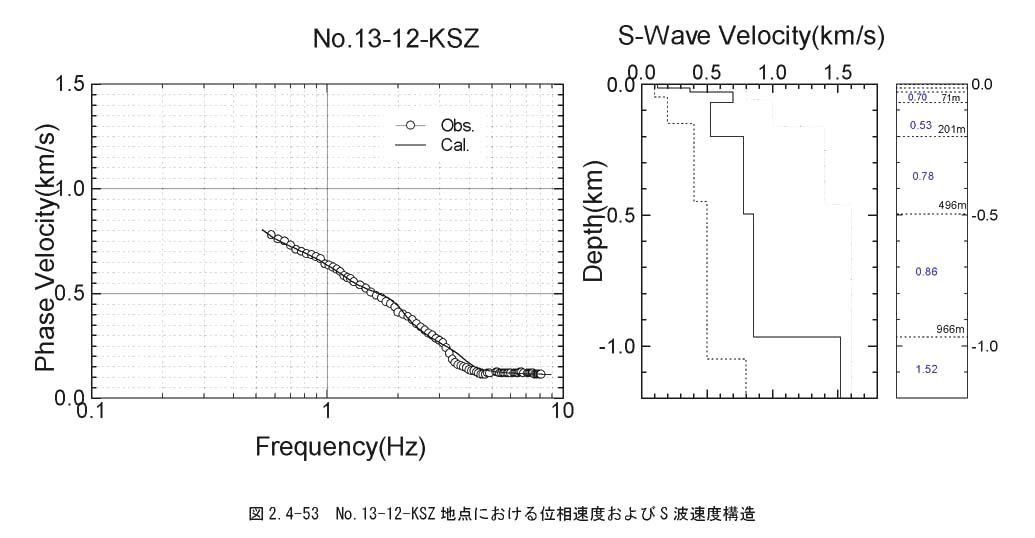

１２） Ｎｏ．１３−１２−ＫＳＺ地点

大アレーの１３−０１−ＦＵＴと１３−０２−ＳＤＵの中間に位置する。このため、解析は双方を参考にして、Ｎｏ．１３−１１−ＫＭＴと同じ９層の初期モデルを仮定し、フィッティングをみながら最適解を絞り込んだ。

下総層群基底深度は１３−０１−ＦＵＴ地点に近い深度で解析された。

第４層のＳ波速度は上総層群と思われるが、下位の第５層のＳ波速度が上総層群としては低いＳ波速度であることから第４・５層を下総層群と判断した。このように下総層群のＳ波速度が高い傾向は１３−０２−ＳＤＵ地点に近い。

上総層群のＳ波速度は１３−０２−ＳＤＵ地点より低く、１３−０１−ＦＵＴ地点に近いようである。

三浦層群相当層上面の深度（上総層群基底の深度）は１３−０１−ＦＵＴ地点・１３−０２−ＳＤＵ地点の中間の深度となった。

三浦層群相当層のＳ波速度は１３−０１−ＦＵＴ地点・１３−０２−ＳＤＵ地点いずれよりも高く、１３−０３−ＹＳＤ地点の三浦層群相当層下部に近い値で解析された。本地点の解析結果は三浦層群相当層の上面近くのＳ波速度と考えられることから、三浦層群相当層は層相の変化によってＳ波速度も比較的大きく変化しているのではないかと推定される。

本地点で特徴的なのは第１・２層の低いＳ波速度で、このように低いＳ波速度は他に解析されていない。粘土・腐植土などの軟弱層が発達したのではないかと推定される。

参考までにＳ波速度からＮ値を推定（今井の提案式）すると、第１層が「１以下」、第２層が「２」となる。

また、本地点はＫ−ＮＥＴの木更津観測点とほぼ同じ位置で、その土質データでは軟弱層が深度１６ｍまでとなっており、微動探査結果と一致している。

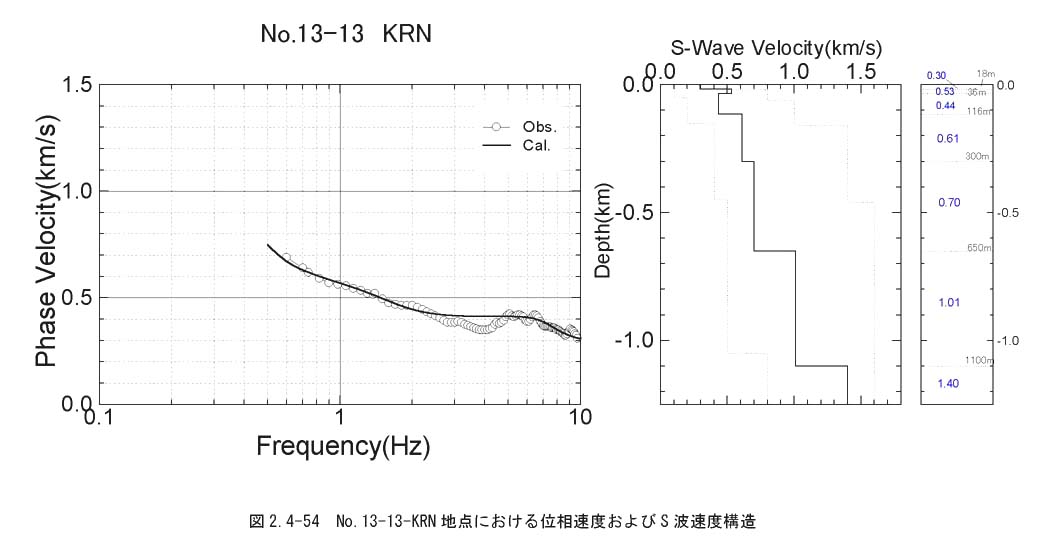

１３） Ｎｏ．１３−１３−ＫＲＮ地点

大アレー１３−０２−ＳＤＵの北東側に隣接しているので、１３−０２−ＳＤＵの解析結果をもとに他の極小アレーと同様に９層構造の初期モデルで解析を行なった。

解析結果は、下総層群基底深度が１３−０２−ＳＤＵ地点より１００ｍ強浅く、上総層群基底深度は１３−０２−ＳＤＵ地点とほぼ同じ結果になった。

Ｓ波速度を見ると下総層群は１３−０２−ＳＤＵ地点に近い傾向を示し、上総層群は１３−０２−ＳＤＵ地点では１層だったものが、Ｓ波速度の差が大きい二つの層に区分された。

三浦層群相当層のＳ波速度は１３−０２−ＳＤＵ地点の三浦層群層相層上部の値に近いものとなった。
