（３）仮想測線へのデータの投影

今回の屈折法測線は、直線に近いもののやや曲がりくねっている。レイトレーシングのモデリングは、測線は直線であると仮定して行う。ゆえに発震点から受振点へのオフセット距離を直線の仮想測線への投影を行い、解析を行なった。以下にその手法を述べる。

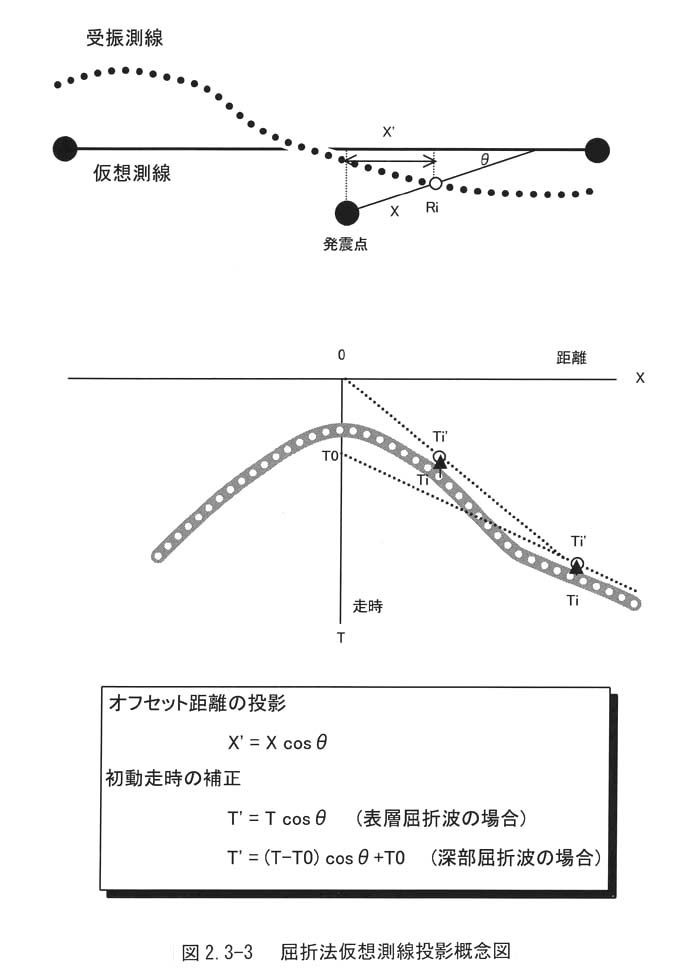

　まず、図２−３−３のように、受振測線が曲がっており、発震点も受振測線からオフセットがあるものとする。仮想測線を選ぶ。今年度の測線では発震点Ｄ１とＤ２を結ぶ直線で設定した。

　この仮想測線上に発震点位置・受振点位置を投影する。発震点−受振点間の直線と投影された直線のなす角度をθとすると、実オフセット距離（Ｘ）と投影された距離（Ｘ'）との関係は、

Ｘ'＝Ｘｃｏｓθ

となる。これに対して、読み取った初動走時の補正（Ｔ）を行なう。表層付近の屈折波でオフセット距離が短い場合は、インターセプトタイム（Ｔ０）が０と見なせるので、補正された初動走時（Ｔ'）は、

Ｔ'＝Ｔｃｏｓθ

となる。インターセプトタイムが０と見なせないような第２層以下の屈折波初動（Ｔ）については、

Ｔ'＝（Ｔ−Ｔ０）ｃｏｓθ＋Ｔ０

として補正を行なう。ただし、ｃｏｓθが０．９９以上であれば、実用上補正は不要と考えられ、第２層以下についてこの補正が必要なケースは希である。
