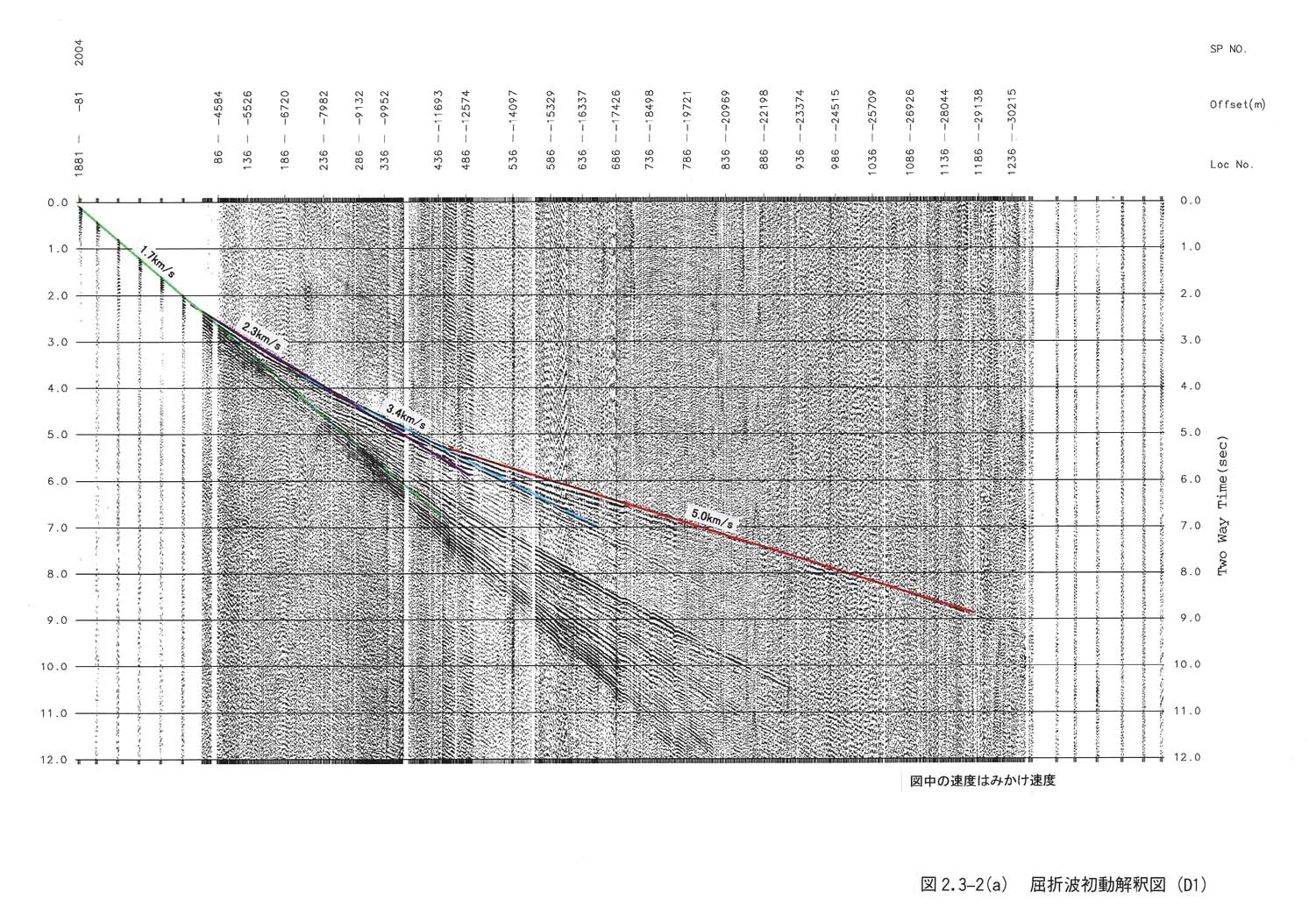

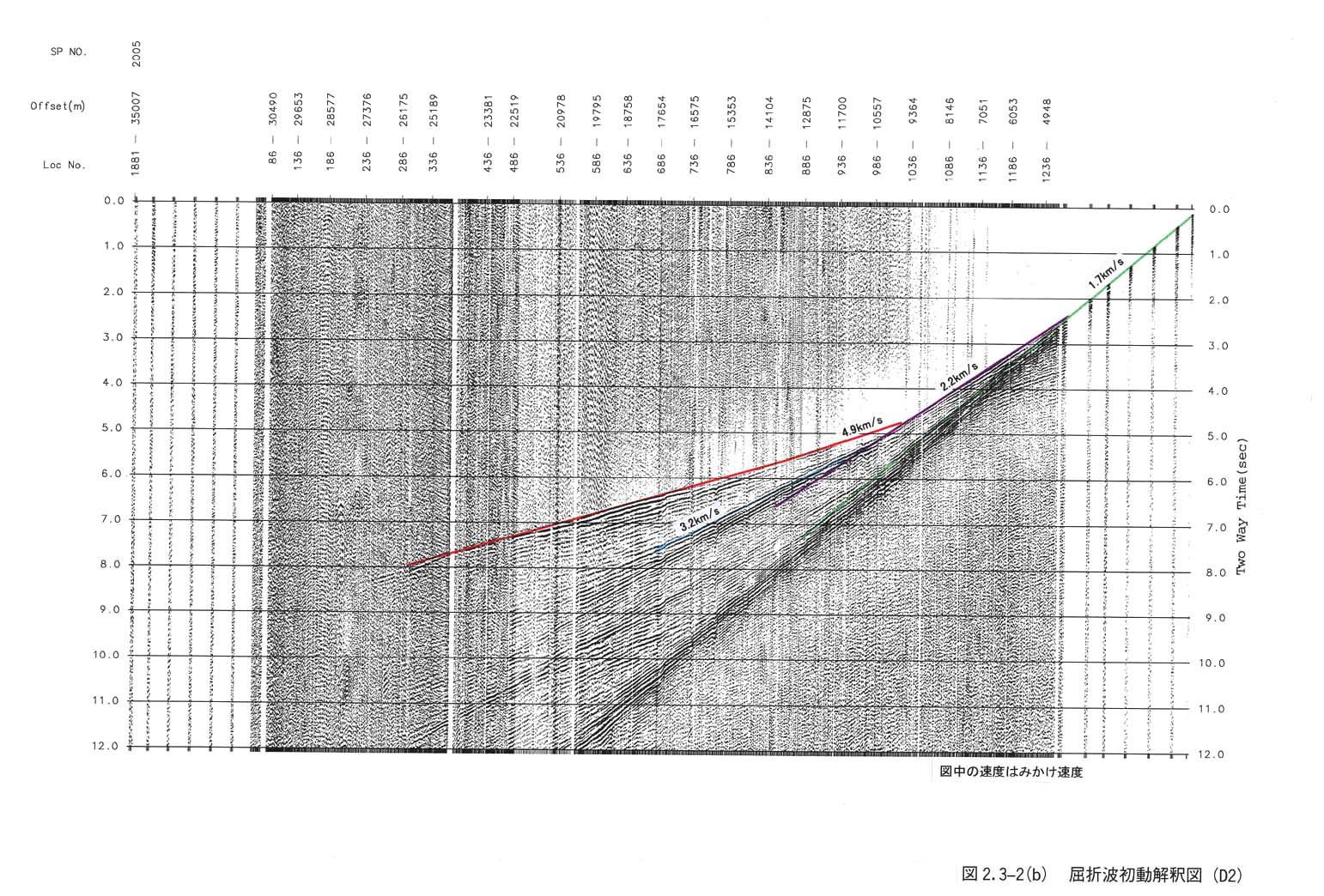

ダイナマイト記録で初動を読み取った屈折波の概略を図２−３−２−１， 図２−３−２−２に示す。

各発震点のスイープ回数・オフセット距離と初動読み取り可能であった距離との関係は以下のとおりである。表２−８

基盤岩の屈折波は、Ｄ１およびＤ２の発震記録中で、探鉱機の測線上で記録を取得したオフセット距離約３０ｋｍまで到達していることが確認できる。Ｄ２の発震記録では、南端の君津市付近でノイズレベルが高く、不明瞭な部分があった。
