屈折法地震探査は、Ｐ波反射法地震探査と同じ受振測線で実施した。

発震点は、バイブロサイスによる測線の両端および中間の３ヶ所（Ｖ１、Ｖ２、Ｖ３）と、ダイナマイトによる測線両端の２ヶ所（Ｄ１、Ｄ２）である。

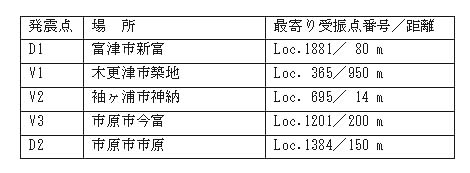

調査に先立って決定した屈折法の発震点は以下の５点である。

表２−７

震源として大型のバイブロサイス４台（図２−２−４−１参照）あるいはダイナマイト５０ｋｇを用い、反射法の全受振器である１２００チャネルの展開を用いてＧＤＡＰＳ−４型探鉱機でデータを取得した（図２−２−３ 参照）。ダイナマイト観測時には、ＧＤＡＰＳ−４型探鉱機の１２００チャネル以外に、独立型の記録計（ＭＳ−１０００）１２台を反射法受振測線と発破点の間にとびとびに配置し、記録を取得した。

本調査の測定仕様は次のとおりである。仕様一覧は表２−２−１ にも示した。

［Ｐ波屈折法地震探査］

＜発震系＞

（１）震源　バイブロサイス　４台

スイープ周波数　６〜３５ Ｈｚ

スイープ数／発震点　１５０回（Ｖ１）、１００回（Ｖ２、Ｖ３）

発震点数　３点

（２）震源　ダイナマイト

深度　４０ｍ

薬量　５０ｋｇ

発震点数　２点

＜受振系＞

受振器　ＳＭ−７（１０ Ｈｚ）＋　独立型

受振器個数／受振点　９個　＋１個

受振点間隔　２５ ｍ（一部５０ｍ）　＋　独立型

総受振点数　１２００点／バイブロサイス、１２４８点／ダイナマイト

受振器総展開長　３１．５ ｋｍ／バイブロサイス、３５ ｋｍ／ダイナマイト

＜記録系＞

探鉱機　ＧＤＡＰＳ−４　一式　＋　独立型（ＭＳ−１０００）

サンプル間隔　４ ミリ秒／ＧＤＡＰＳ−４、１ミリ秒／独立型

記録長　１６秒／バイブロサイス、２０秒／ダイナマイト

チャネル数　１２００チャンネル／バイブロサイス　

１２４８チャンネル／ダイナマイト

展開　固定展開

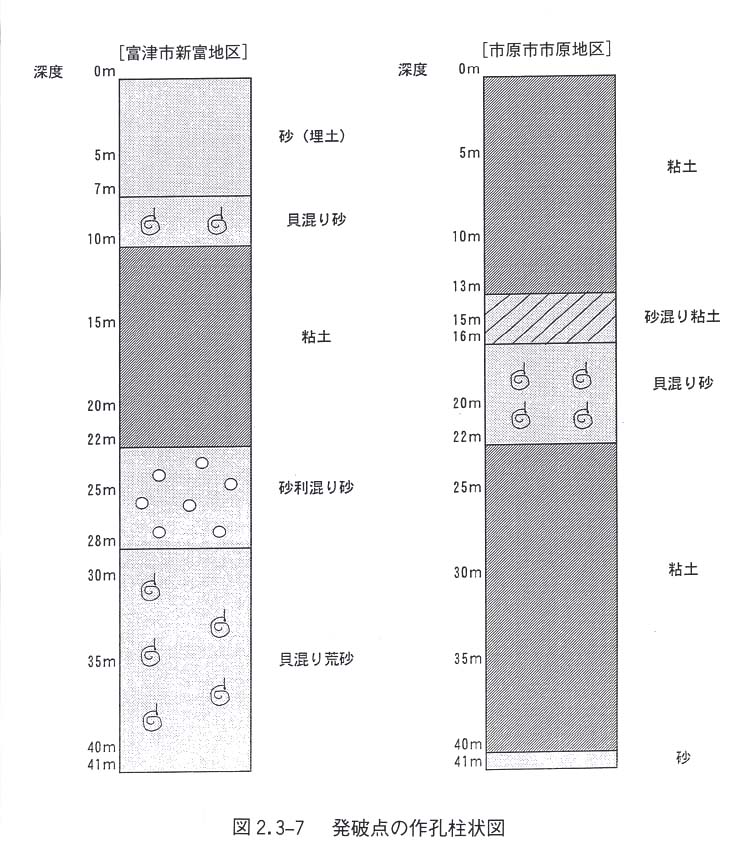

発破点の作孔柱状図を図２−３−７に示す。
