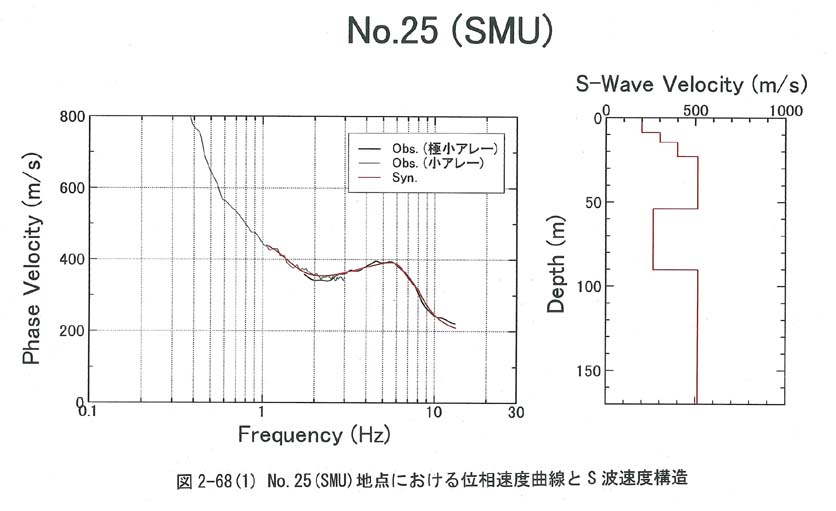

図中、黒色の線は極小アレーの観測値、緑色の線は大・中・小アレーを統合させた観測値、赤色の線は１Ｈｚ以上の高周波数領域において推定した結果（位相速度曲線）を示す。この地点は、平成１０年度の小アレー観測において、最大アレー半径１００ｍ（アレー半径５０ｍと１００ｍ）での観測を実施しており、これが極小アレー観測における最大アレー半径４８ｍでの観測と同程度の大きさであったことから、この地点の解析については小アレーで得られた位相速度曲線も含めＳ波速度構造を推定した。

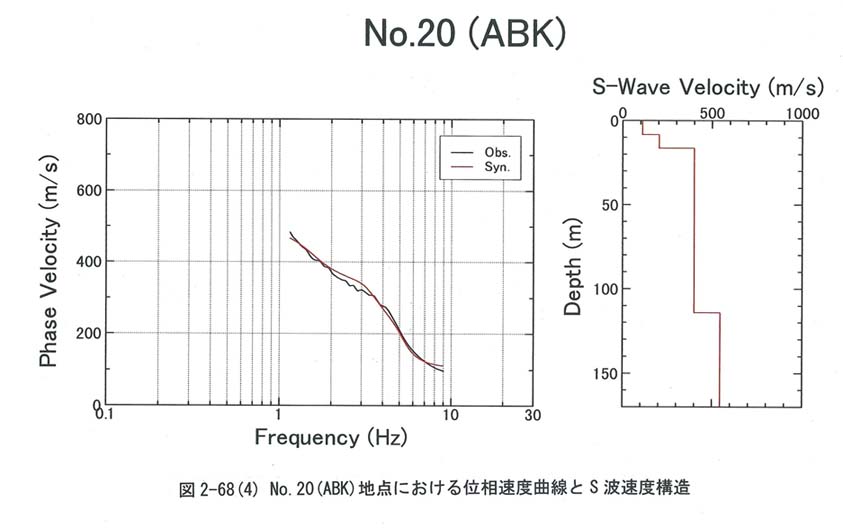

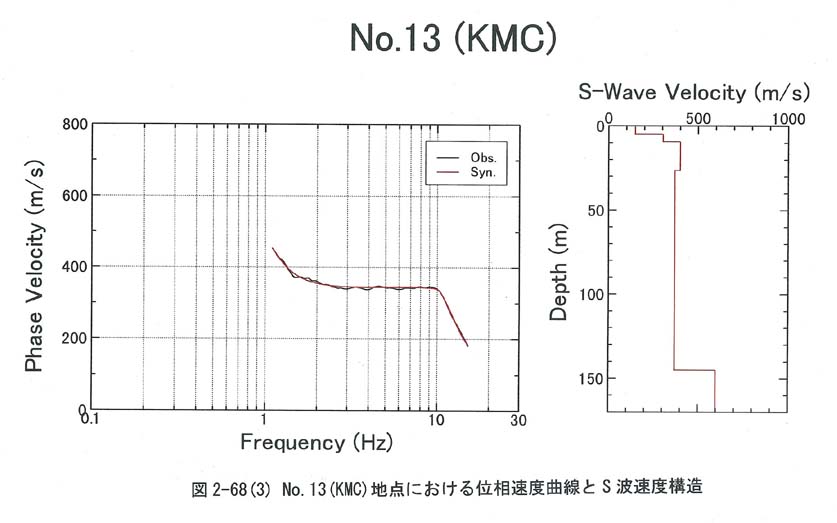

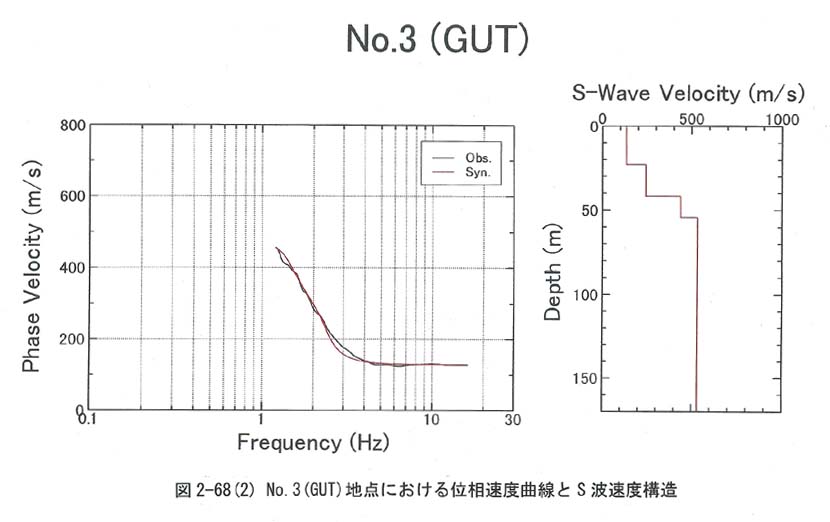

図２−６８−２，図２−６８−３，図２−６８−４に、Ｎｏ．３（ＧＵＴ）、Ｎｏ．１３（ＫＭＣ）およびＮｏ．２０（ＡＢＫ）の３地点それぞれの位相速度曲線とＳ波速度構造を示す。

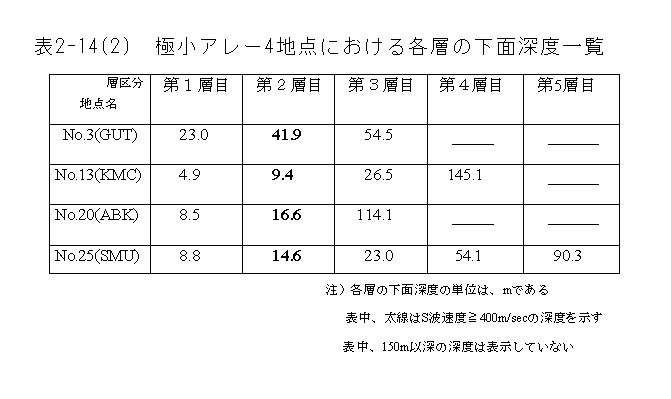

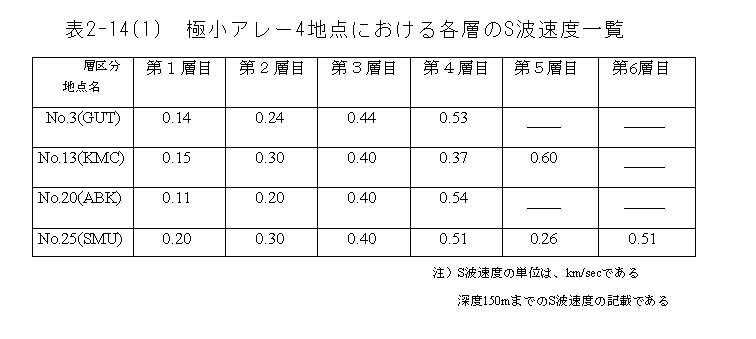

表２−１４−１に極小アレー観測４地点における各層のＳ波速度（深度１５０ｍ付近まで表示）の一覧を、表２−１４−２には同じく４地点の各層の下面深度（深度は１５０ｍ程度まで）の一覧をそれぞれ示す。

極小アレー観測を実施した４地点において、Ｓ波速度が０．４ｋｍ／ｓｅｃ（＝４００ｍ／ｓｅｃ）となる工学的基盤面の深度は、表２−１４−１および表２−１４−２に示す。Ｎｏ．１３（ＫＭＣ）およびＮｏ．２５（ＳＭＵ）の２地点においては、付近のボーリング検層結果からＳ波速度の逆転層があり、Ｎｏ．１３（ＫＭＣ）地点ではＳ波速度０．４ｋｍ／ｓｅｃ層の下部に０．３７ｋｍ／ｓｅｃの速度層（深度２６．５〜１４５．１ｍまでの区間）があるとした。また、Ｎｏ．２５（ＳＭＵ）地点では第５層にＳ波速度０．２６ｋｍ／ｓｅｃの速度層（深度５４．１〜９０．３ｍまでの区間）があるとした。

　極小アレー観測および解析についての考察は、３．２．４で述べる。
