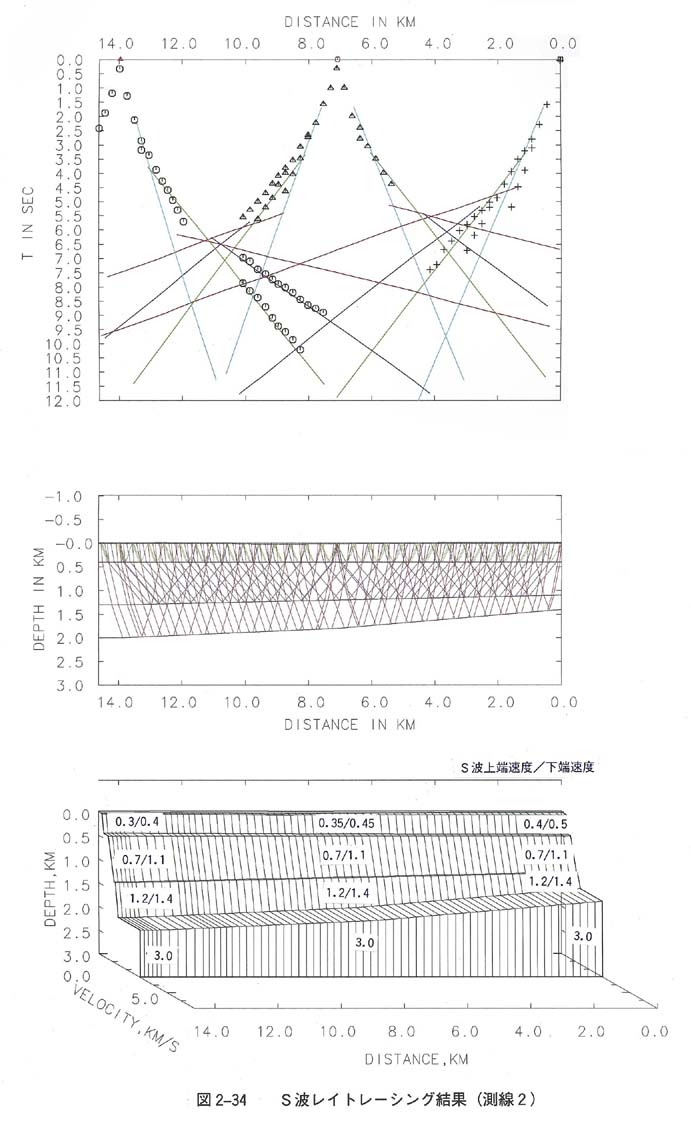

２．３．３で求めた測線２のＰ波屈折法のモデル構造を基本としてＳ波速度を与えた。図２−３３−１に見られた見かけ速度１．２ｋｍ／ｓの波は、レイトレーシングの結果、深度１３００〜１１００ｍに見られる反射法の反射面の境界とほぼ一致することが分かった。これは、上総層群相当層中の下位に位置する。

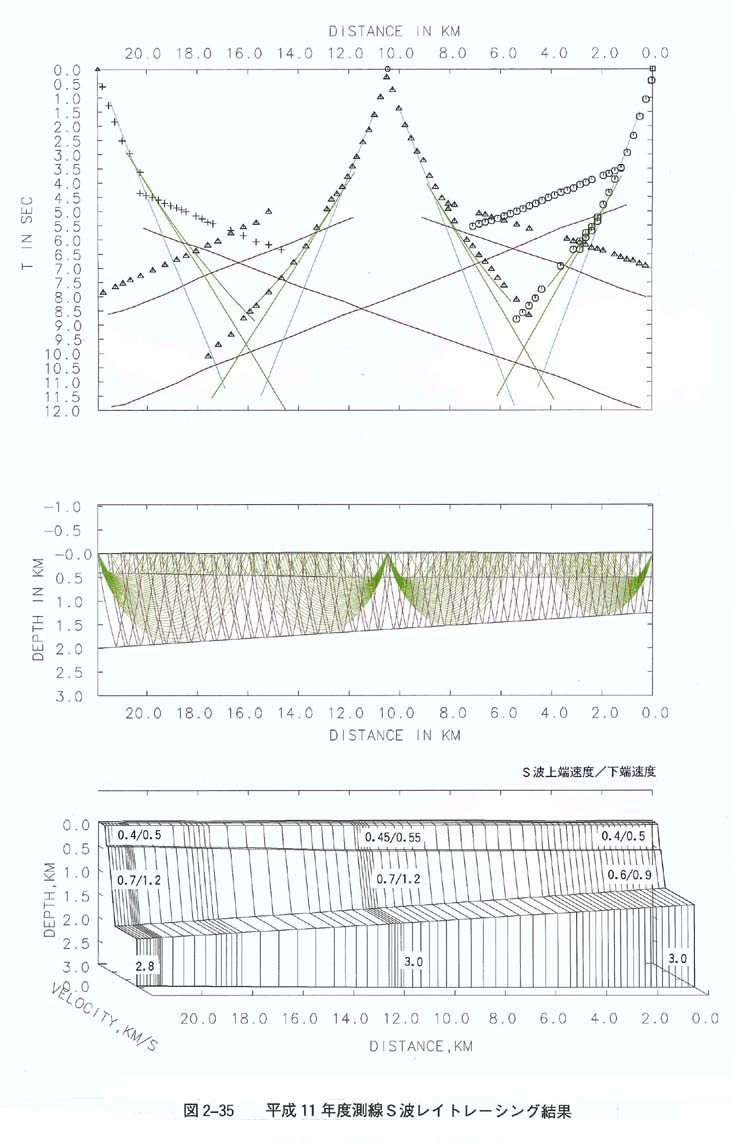

昨年度の屈折法記録中には、基盤のＳ波屈折波らしき波が見られたが、これも今回レイトレーシングを試みた。結果を図２−３５に示す。残念ながら、昨年度基盤のＳ波屈折波と考えた波は、現実的なＳ波速度を与えてもうまく説明することができず、２〜２．５秒程度理論値より速く出現していることになった。

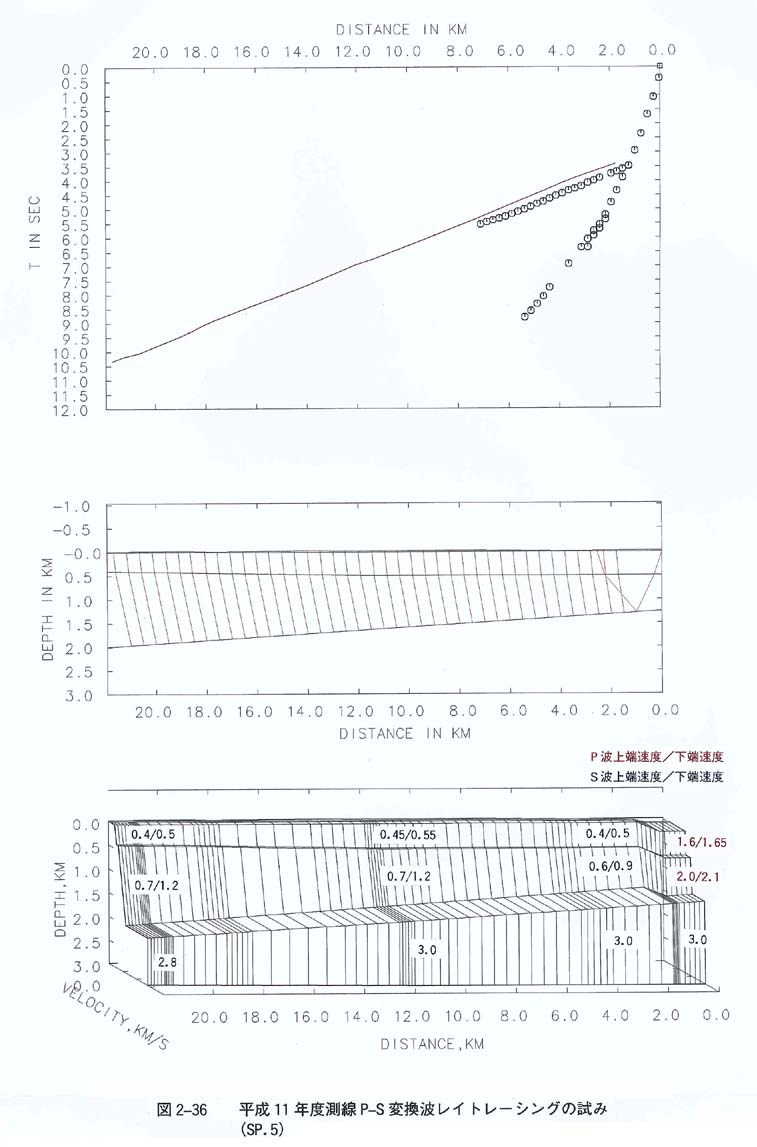

これは、震源から基盤までをＰ波、基盤上面でＳ波に変換して基盤内をＳ波で伝播し、地表までＳ波で戻ってきた屈折波ではないか、と考え、モデルを作ってレイトレーシングを試みたものが図２−３６である。これは、測線の東端のみ堆積層にＰ波の速度を与え、基盤および残りの堆積層中にＳ波速度を与えたものである。まだ完全には一致していないが、図２−３５に比べて一致する方向にあり、これらの屈折波がＰ−ＳＶ変換波として説明できるのではないかと考えられる。
