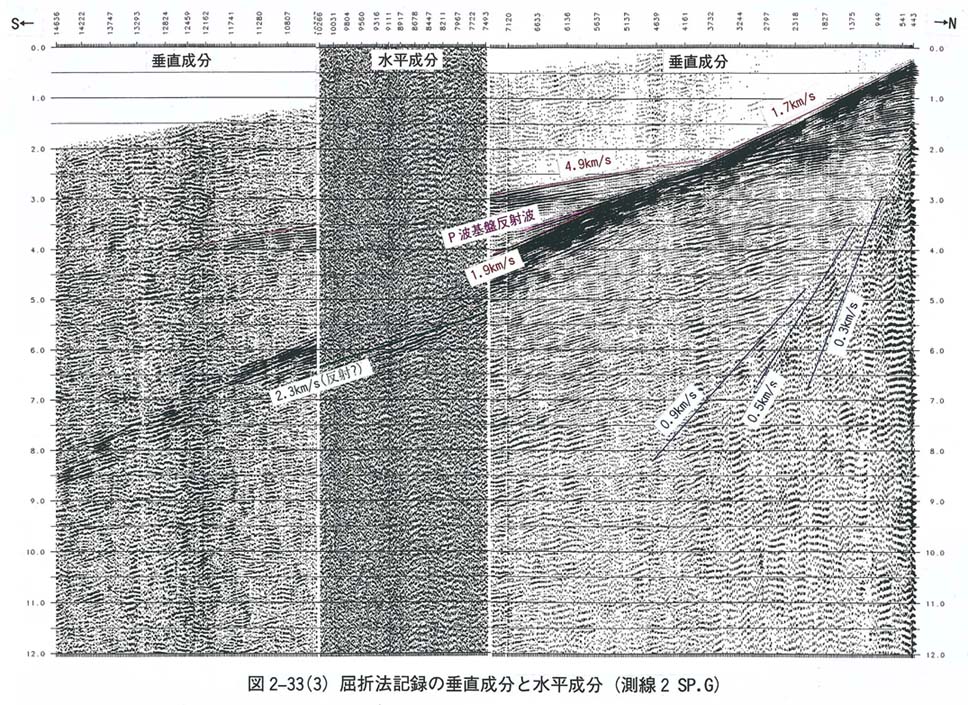

図中では、屈折波と思われる波を赤・青・緑で色分けした。

赤線はＰ波屈折波、青線は震源近傍でＰ波から変換したＳ波屈折波に対応する。緑線は、両者の中間にあり、直線的な波列を示すことから、Ｐ波が途中でＳ波に変換した屈折波であると考えられる。

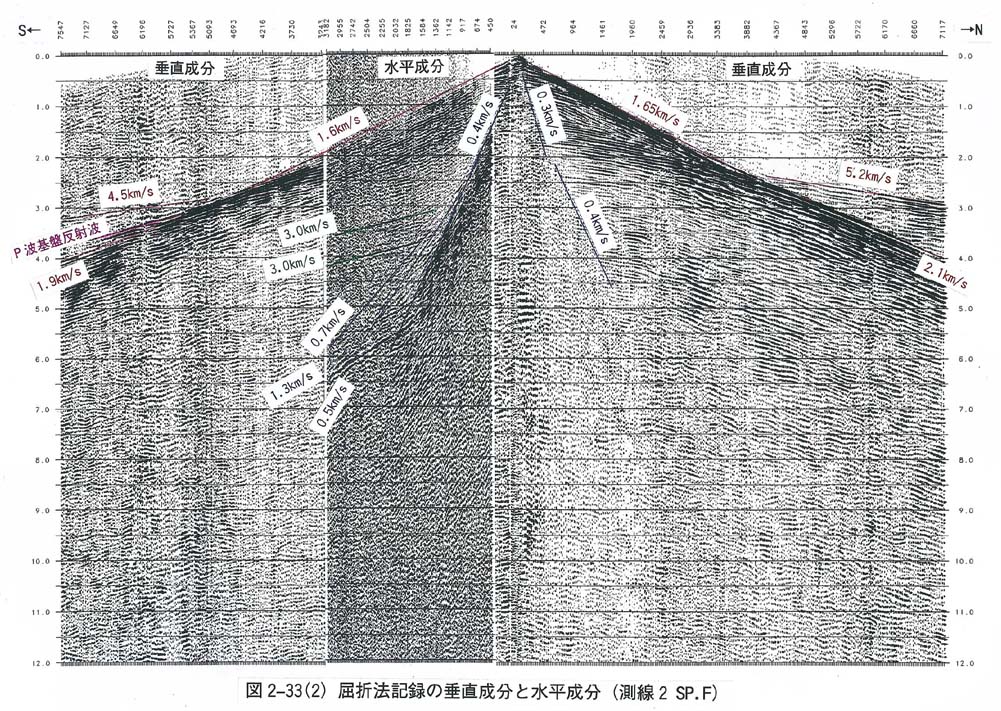

各発震記録とも、震源近傍には堆積層中のＳ波屈折波が垂直成分中に見られ、中央の発震点（図２−３３−２）では、発震点近傍のＳ波屈折波を水平成分受振器で確認することができた。

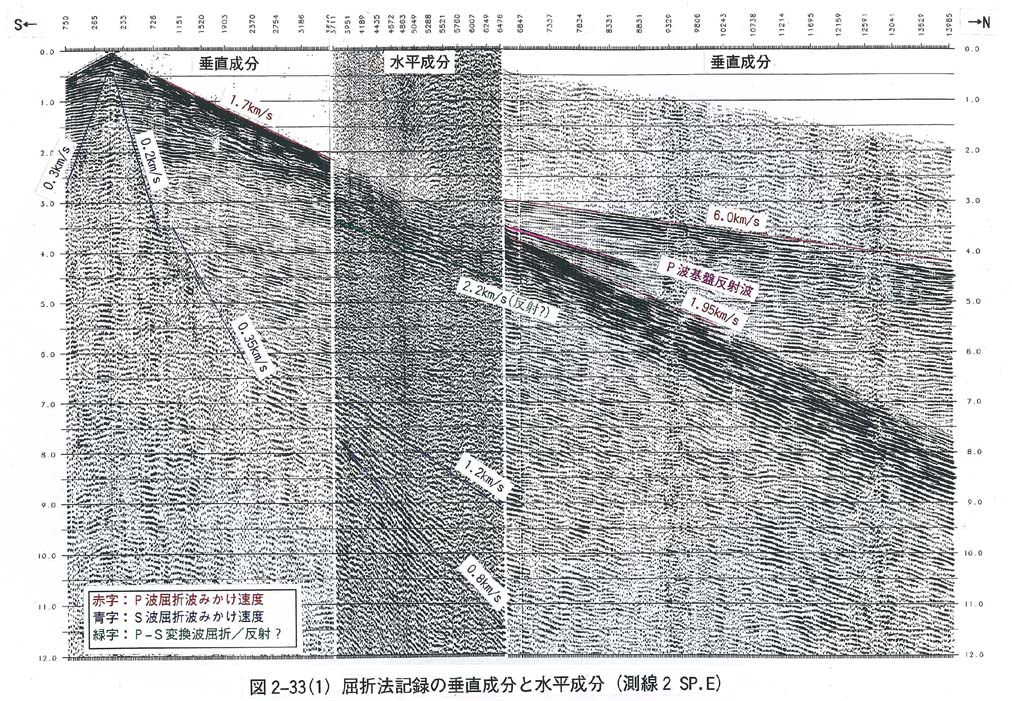

矢切の発震点（図２−３３−１）では、水平成分記録中に見かけ速度０．８ｋｍ／ｓおよび１．２ｋｍ／ｓを示す直線性の良い波が認められた。後に示すのＳ波レイトレーシングにより、これらの波は垂直成分記録中では見られず、エネルギーとしては比較的弱いと考えられる。
