屈折法地震探査は、Ｐ波反射法地震探査と同じ受振測線で実施した。

発震点は、測線の両端および中間の３ヶ所とした。

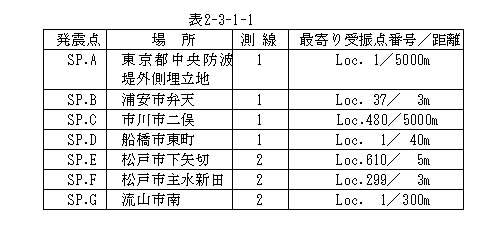

屈折法の発震を行った点は以下の７点である。

表２−３−１−１

震源として大型のバイブロサイス４台を用い（図２−６−１参照）、反射法の全受振器の展開を用いてＧＤＡＰＳ−３型探鉱機でデータを取得した（図２−５参照）。

本調査の測定仕様は次のとおりである。仕様一覧は表２−１にも示した。

［Ｐ波屈折法地震探査］

＜発震系＞

震源：　　　　　　　　　　　バイブロサイス　４台

スイープ周波数：　　　　６〜４０ Ｈｚ

スイープ数／発震点：　５０〜２００ 回

総発震点数：　　　　　　７点（測線１および２）

＜受振系＞

受振器：　　　　　　　　　　ＳＭ−７（１０ Ｈｚ）

受振器個数／受振点：　９個

受振点間隔：　　　　　　　２５ ｍ

　　　　　　　　　　　　　　　　６４０点（測線２）

総受振点数（水平）：　２４０点（測線２）

受振器総展開長：　　　１２．０ ｋｍ（測線１）

　　　　　　　　　　　　　　　１６．０ ｋｍ（測線２）

＜記録系＞

探鉱機：　　　　　　　　　ＧＤＡＰＳ−３　一式

サンプル間隔：　　　　　４ ミリ秒

記録長：　　　　　　　　　１５秒

チャネル数：　　　　　　　４８０チャネル（測線１）

　　　　　　　　　　　　　　　１１２０チャネル（測線２、三成分受振器含む）

展開：　　　　　　　　　　固定展開
