・Ｓ波速度構造図（浅層部分のみ）

・Ｓ波ミニバイブを震源とするＳ波反射法深度断面図

・Ｐ波大型バイブロサイスを震源とするＳ波反射法深度断面図

が得られた。

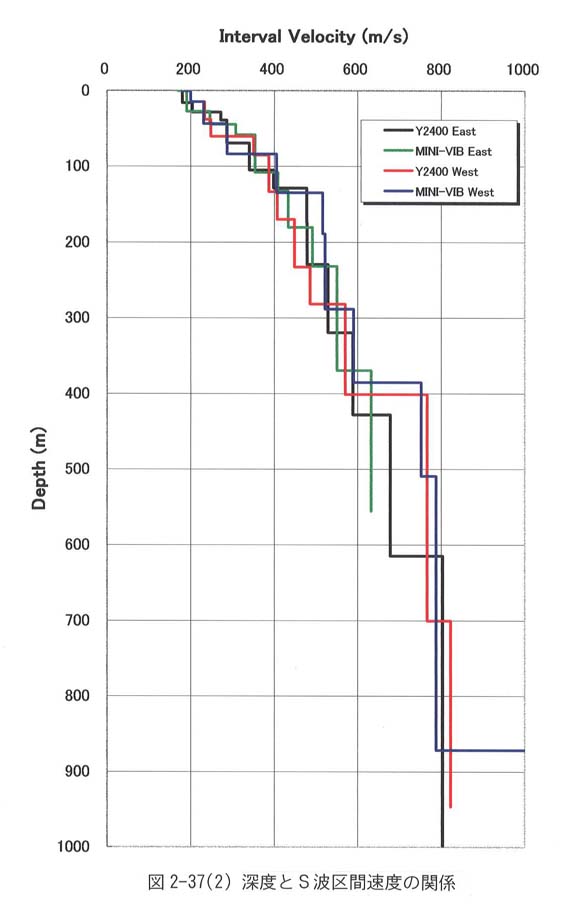

Ｐ波深度断面図と２種類のＳ波深度断面図を並べたものを図２−３７−２ 深度とＳ波区間速度の関係

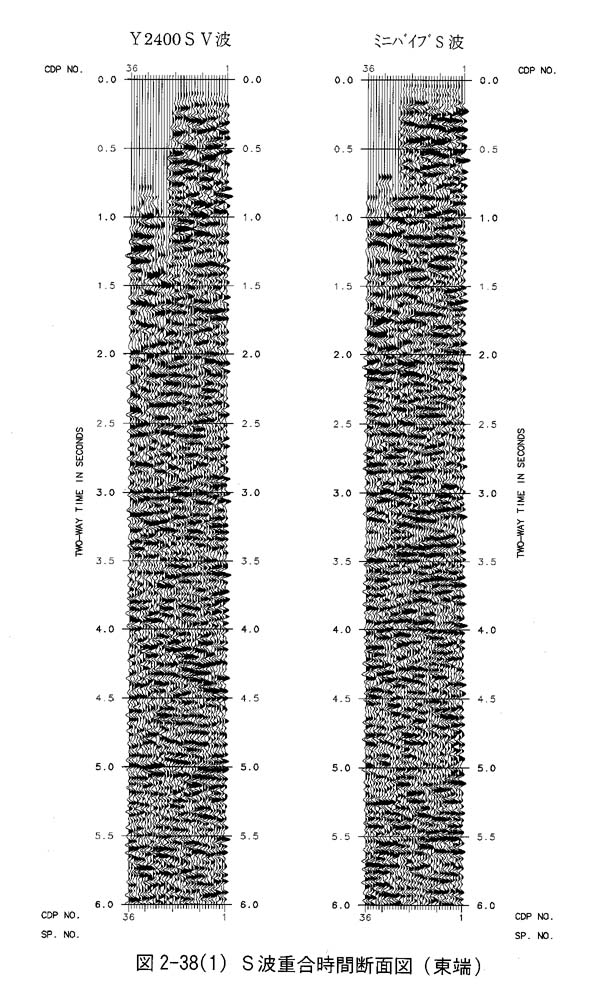

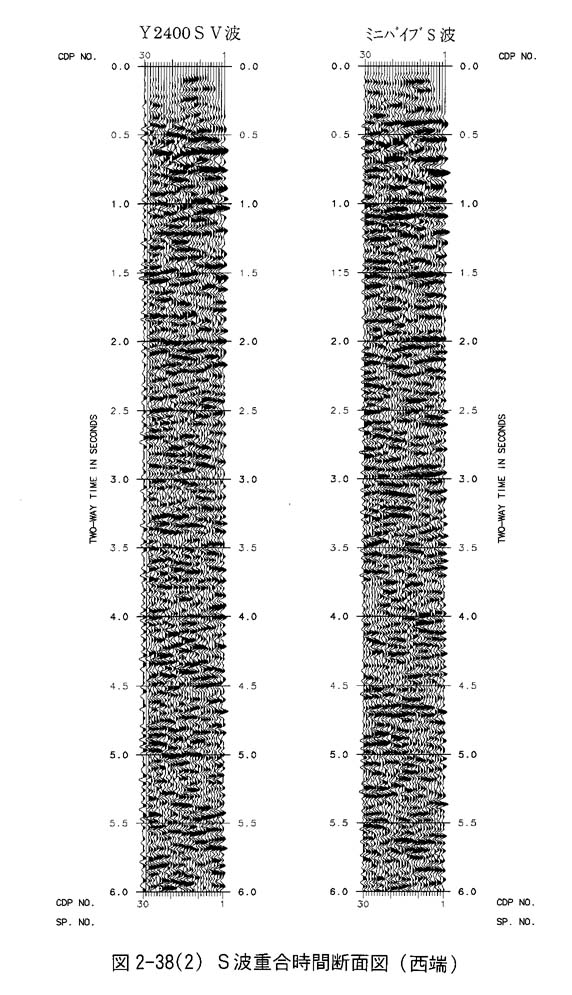

図２−３８−１（測線東端）、図２−３８−２（測線西端）に示した。

これとは別に、屈折法地震探査の発震時に三成分受振器で観測を行なった記録を取得した。

これら測線両端の三成分受振器の記録を解析した結果から次のことが明らかとなった。

・Ｓ波ミニバイブ・Ｐ波バイブロサイスの三成分受振器で取得されたデータに対して速度解析を行なったところ、両震源とも走時約２．５〜３秒までのＳ波速度が速度解析により求められた。これは、深度で約６００〜７００ｍの上総層群の上部に相当する。

・地表から深度約１００ｍまでのＳ波速度は、およそ０．２ｋｍ／ｓから０．４ｋｍ／ｓまで増加する。１００ｍ以深で速度の増加は緩やかになり、下総層群下限で約０．５ｋｍ／ｓ、深度７００ｍで０．７ｋｍ／ｓ程度になっており、測線の西端と東端で顕著な差は見られない。

・上総層群の上位までの反射波は、Ｓ波ミニバイブの記録とＰ波バイブロサイスの記録が比較的良く対応し、Ｐ波バイブロサイスによって発生したＳ波の反射波を捉えていることが確認できる。

・昨年度のＳ波反射法探査・下総地殻活動観測井のＶＳＰから求めたＳ波速度等を参考にしながら深度変換を行なうことにより、さらに深部の反射波の存在が認められた。

・鎌ヶ谷市（Ｓ６）での屈折の発震時に観測した三成分受振器データのうち、インライン方向（測線方向）の水平成分に、見かけ速度約３ｋｍ／ｓの波が観測された。この波は、震源付近で発生したＳ波の基盤の屈折波である可能性がある。

・深度７００ｍ程度までのＳ波反射法地震探査として、Ｐ波バイブロサイスを震源とし三成分受振器を用いる手法が有効であることが確認された。また、Ｐ波バイブロサイスを震源とするＳ波屈折法地震探査としては、三成分受振器で深度７００ｍ程度までの屈折波はほぼ間違いなく捉えられているものの、基盤の屈折波についてはまだ確実なものとは言えない。

・先の屈折法地震探査でＰ波の基盤岩屈折波が初動として現れる最小距離は、２．５ｋｍ（測線東端）から４ｋｍ（測線西端）であるが、Ｓ波の基盤岩屈折波が現れる最小距離は、速度構造の違いから、１ｋｍ（測線東端）から２ｋｍ（測線西端）と短くなっている。
