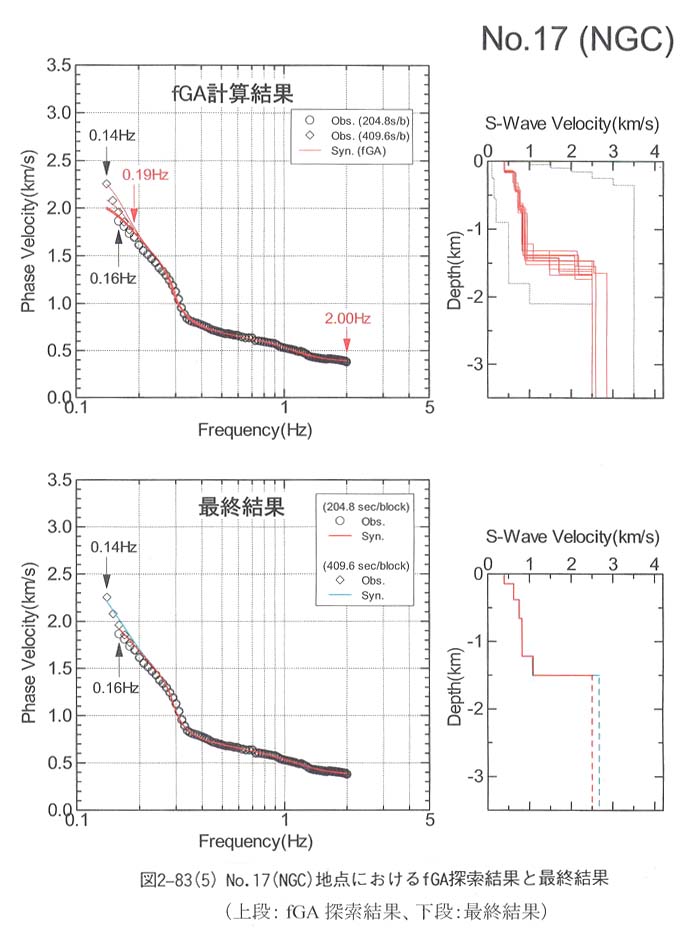

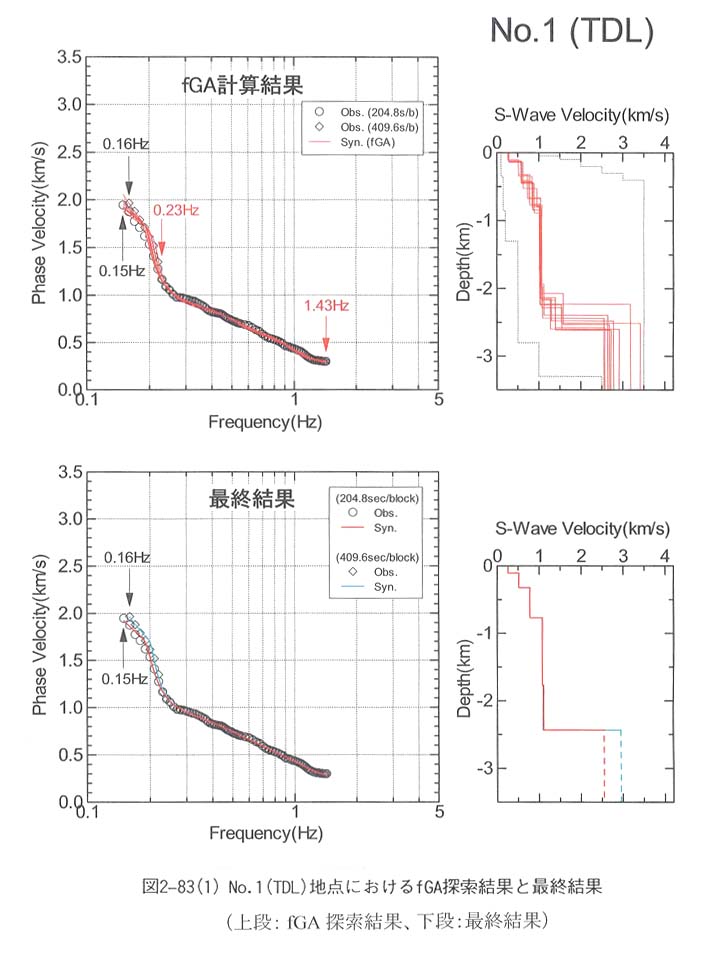

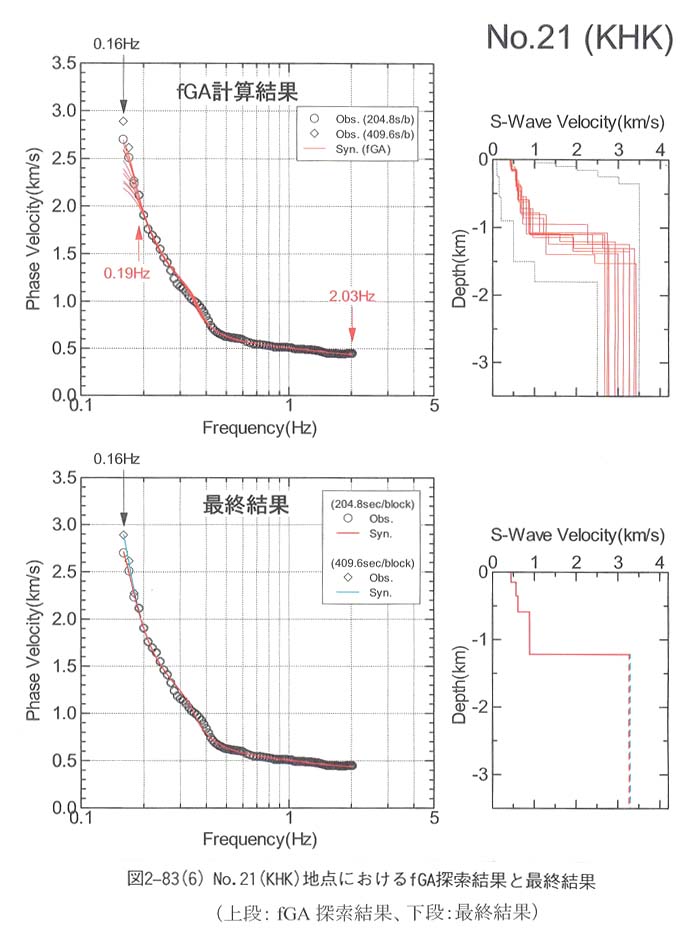

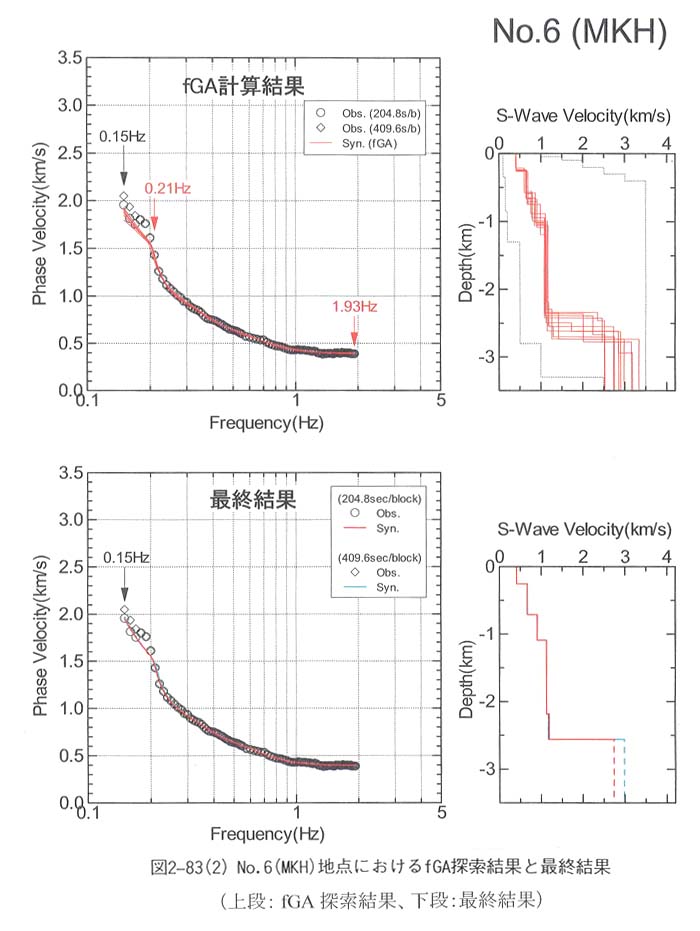

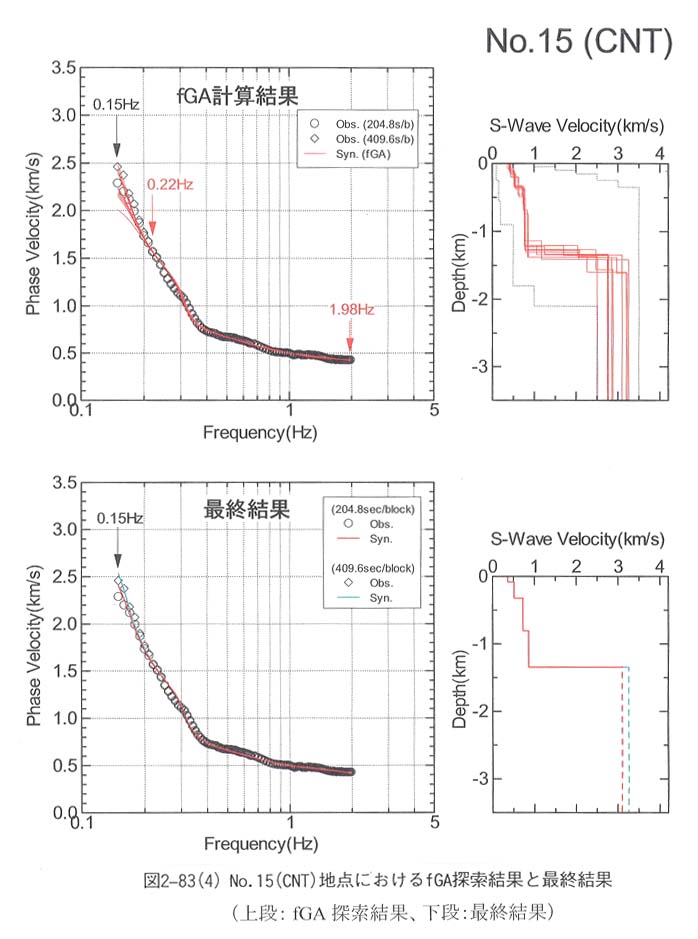

図２−８３−１〜図２−８３−７（図２−８３−１、図２−８３−２、図２−８３−３、図２−８３−４、図２−８３−５、図２−８３−６、図２−８３−７）に、大中小３セットアレー各地点毎の観測位相速度曲線とｆＧＡ探索結果（図中上段）および最終結果（図中下段）を示す。

初期モデルは、Ｎｏ．２５（ＳＭＵ）地点およびＮｏ．２６（ＦＮＢ）地点の解析結果を参考として最初の出発点を６層モデルとして逆解析を実施した。逆解析において位相速度曲線とのフィッティングを行う場合、例えば６層構造が適切ではないと判断した時は、１層多い場合あるいは１層少ない場合で逆解析を再度行い、最適なフィッティングをとるものを最終解とした。本年度の逆解析においては、観測位相速度曲線と計算値とのフィッティングの具合によって、１層少ない５層モデルで最終解を求めた。

また、ｆＧＡによる速度層の層厚およびＳ波速度の探索範囲は、最終的に位相速度曲線の形状から表３−７−１、表３−７−２、表３−７−３に示す３種類のパラメータを用いて、観測地点ごとにその範囲を変えた。当初、７地点の逆解析は、Ｎｏ．２５（ＳＭＵ）地点およびＮｏ．２６（ＦＮＢ）地点にならい、ｆＧＡの探索回数を試行回数１，０００回の演算を５回実施して候補解を得たが、最終結果を求めるにあたっては、ｆＧＡによる探索について、可能な限り良質の候補解を求めるために、試行回数を１，０００回から１０，０００回と１０倍に増やし、演算も５回から１０回と２倍に増やして実施した。この結果、観測位相速度曲線にフィッティングの良い１０個の候補解を求め、これらの候補解から最終結果を求めた。試行回数が多くなったことによって、当初求めた候補解よりも位相速度曲線の収束具合が向上し、フィッティングが良くなった。

大アレーの解析時のブロック長による違いは、低周波数領域において影響してくるものである。解析１ブロック長２０４．８秒で解析を行った結果を赤色で、また解析１ブロック長４０９．６秒で解析を行った結果は青色で色分けした。

これらの結果から、各地点における第１層〜第６層（第５層）の深度およびＳ波速度について、解析１ブロック長２０４．８秒の結果を表３−８および表３−９に一覧として示す。

また、解析１ブロック長４０９．６秒の結果について、最下層よりも上位の層の深度およびＳ波速度は、解析１ブロック長２０４．８秒の結果とほとんど同じであった。ここで、解析１ブロック長４０９．６秒の結果について、基盤と推定される最下層（第５層あるいは第６層）のＳ波速度を表３−１０に示す。

ここで、最下層（第６層に相当する）のＳ波速度については位相速度の信頼性の検討・吟味を行う必要があるため、現時点では推定値（未確定）として示している。
