各調査地点においての観測記録のパワースペクトルのパターンは、観測中にはほとんど変わらず時空間定常性を確認することができた。各調査地点における観測波形およびパワースペクトルは別冊にまとめた。また、各調査地点における空間自己相関係数およびベッセル関数のフィッティングは別冊にまとめた。

本年度の解析は前述したとおりＳＰＡＣ法を用いて解析を行った。また、最大アレー半径２，０００ｍの解析ブロック長は、２０４．８秒と４０９．６秒の２通りを用いて分散曲線を求めた。

平成１１年度の調査地点のうち、大中小の３セットアレーを実施した地点は、Ｎｏ．１ （ＴＤＬ）、Ｎｏ．６（ＭＫＨ）、Ｎｏ．１０（ＹＡＧ）、Ｎｏ．１５（ＣＮＴ）、Ｎｏ．１７（ＮＧＣ）、Ｎｏ．２１（ＫＨＫ）およびＮｏ．２４（ＮＤＡ）の７地点である。これらの地点は、各アレー半径ごとの分散曲線から統合位相 速度を求めた。

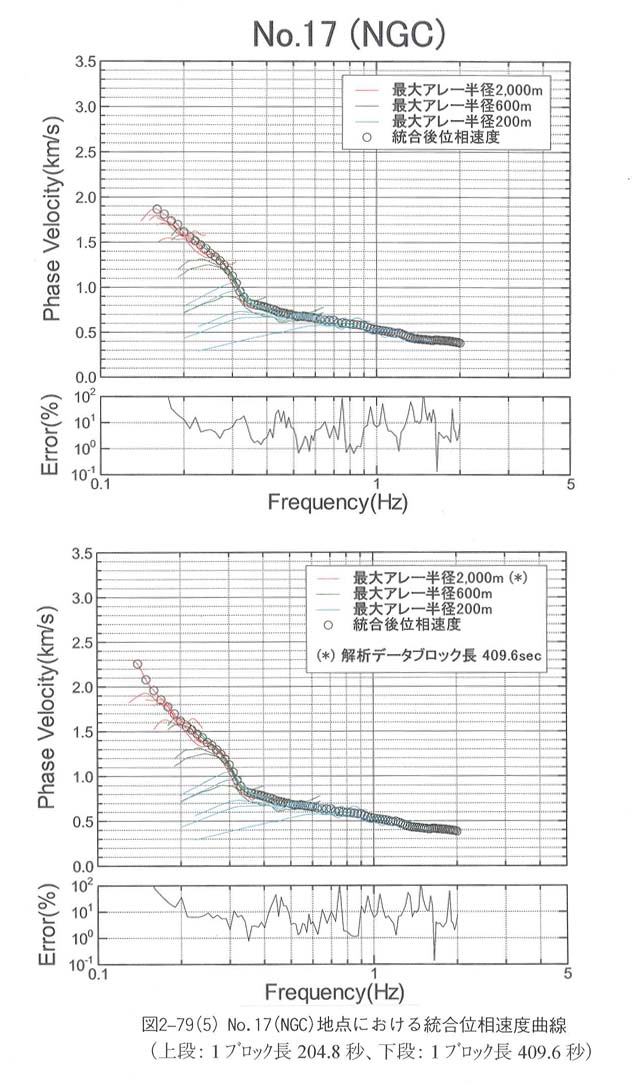

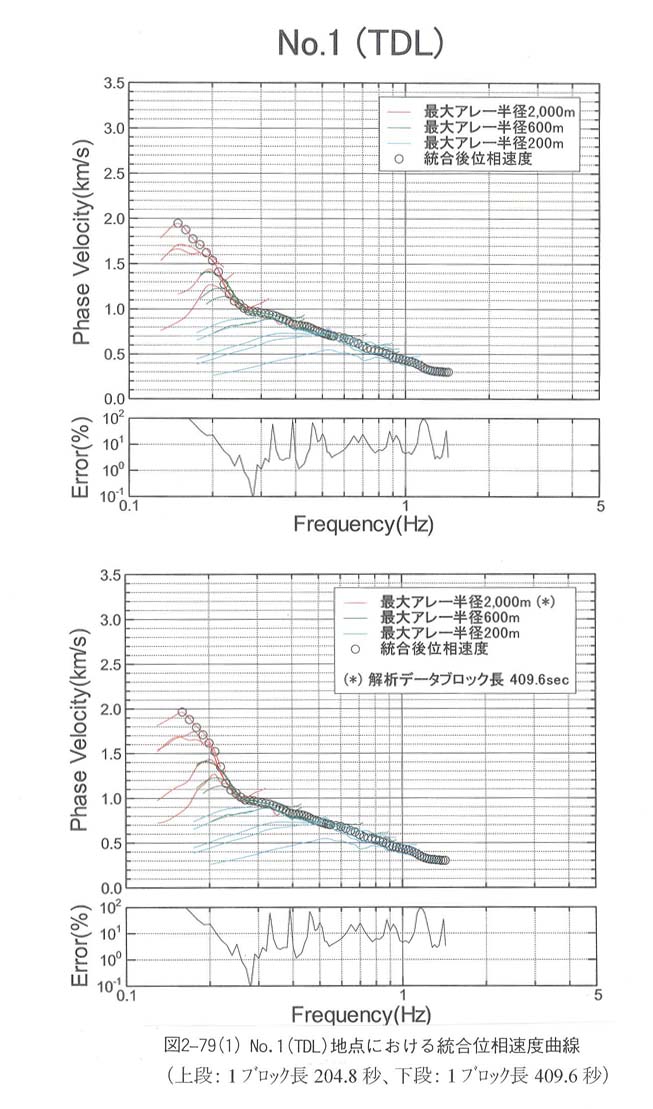

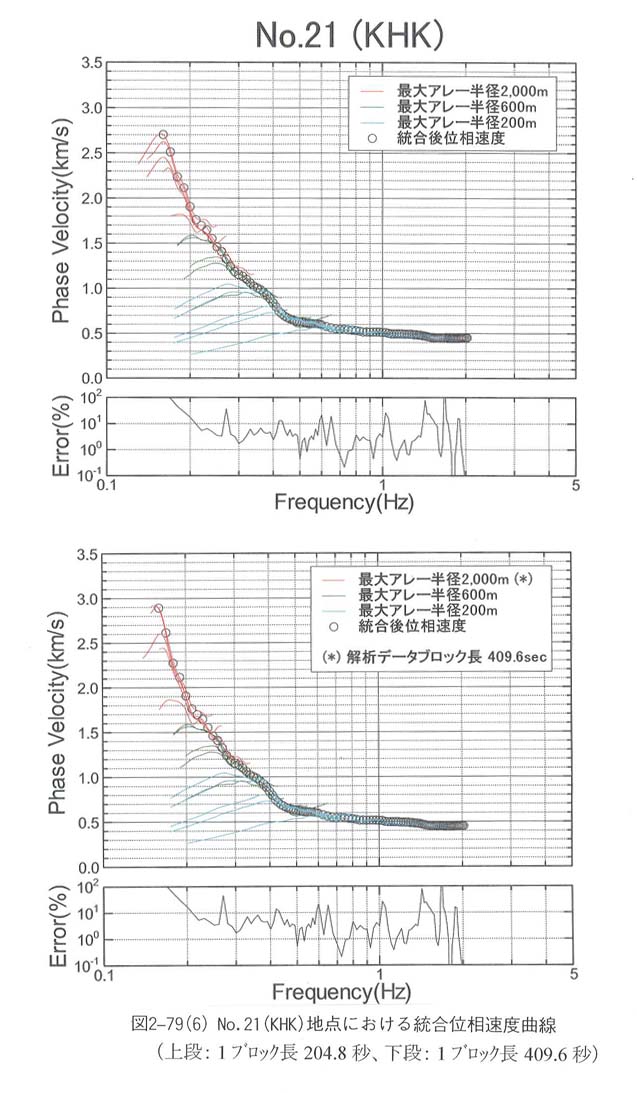

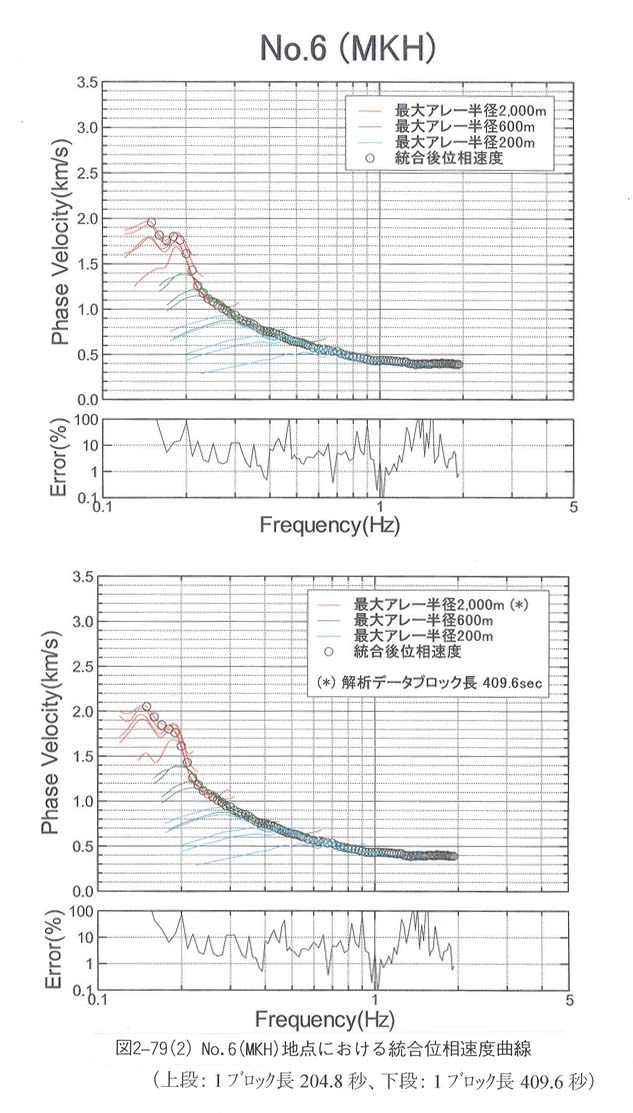

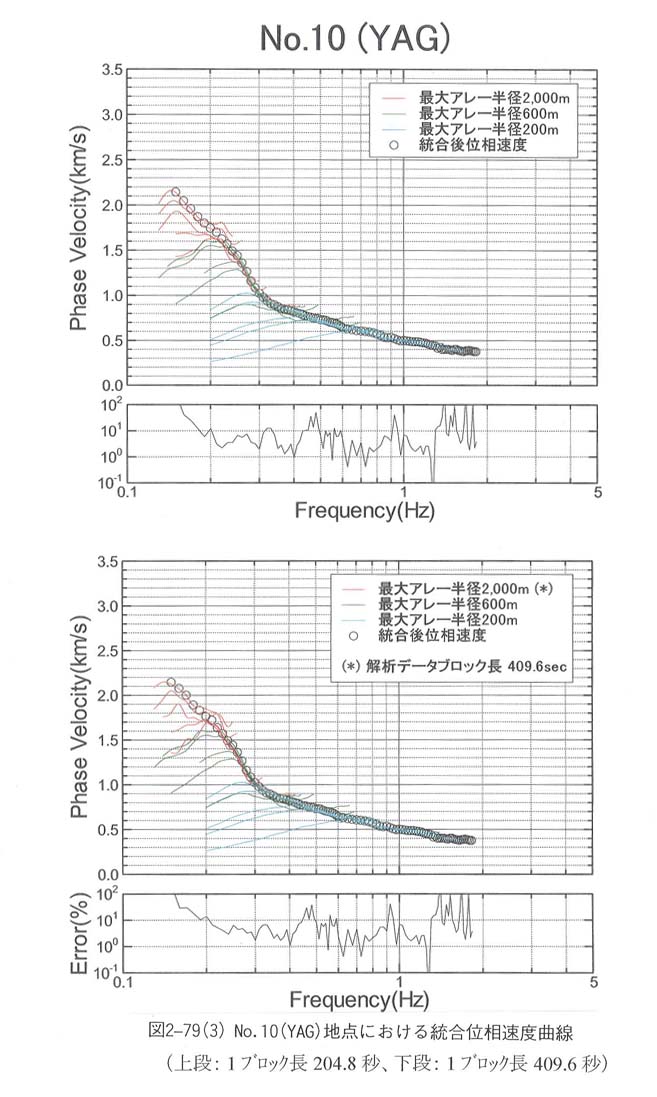

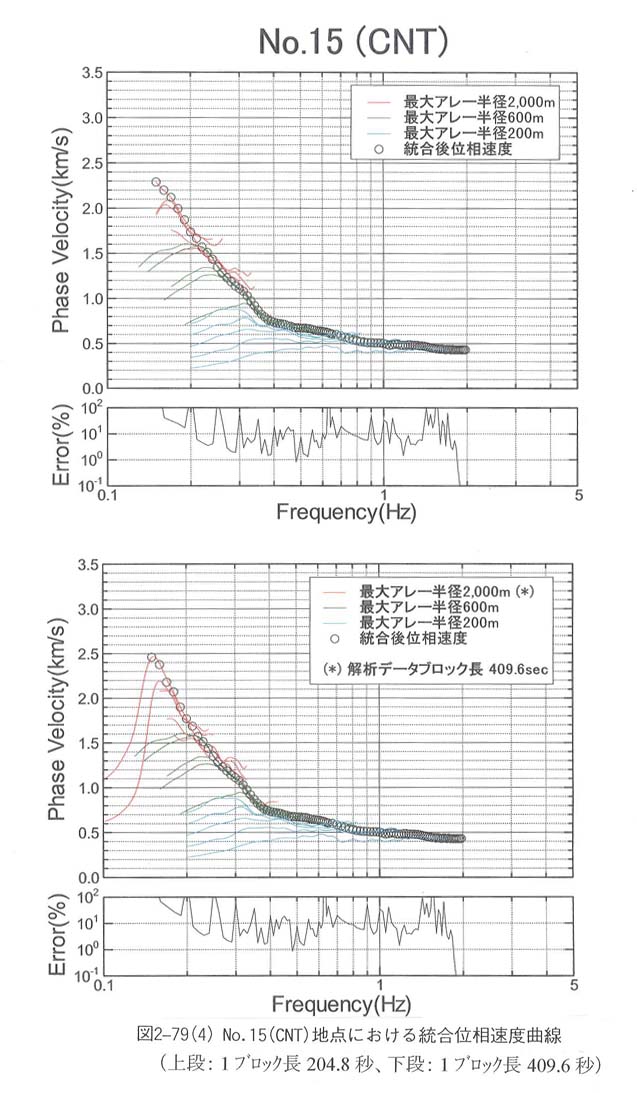

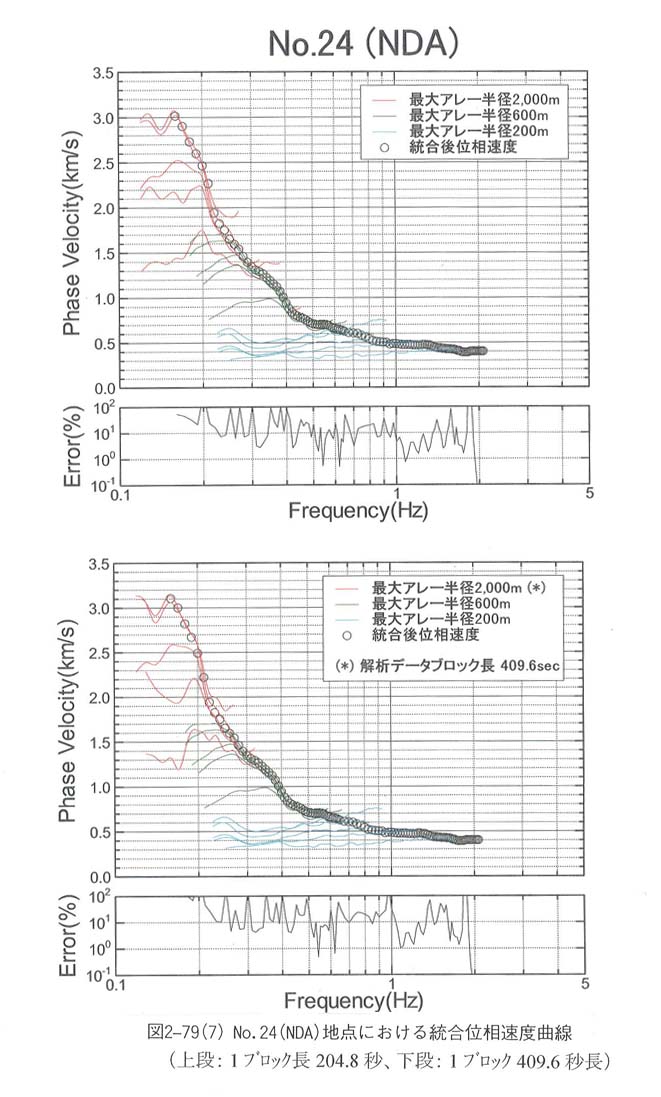

図２−７９−１、図２−７９−２、図２−７９−３、図２−７９−４、図２−７９−５、図２−７９−６、図２−７９−７に上記各地点のＳＰＡＣ法で求めた統合位相速度曲線を示す。これは各アレーサイズ毎の分散曲線をアレー半径別に色分けしたものである。図中の上段は解析１ブロック長を２０４．８秒、下段は４０９．６秒で解析を行ったものである。また、図２−８０に大中小３セットアレー（追加観測のＮｏ．２５（ＳＭＵ）地点およびＮｏ．２６（ＦＮＢ）地点の２地点を含む全９地点）の位相速度曲線を重ねて描いたものを示す。図中の上段は解析１ブロック長を２０４．８秒、下段は４０９．６秒で解析を行ったものある。

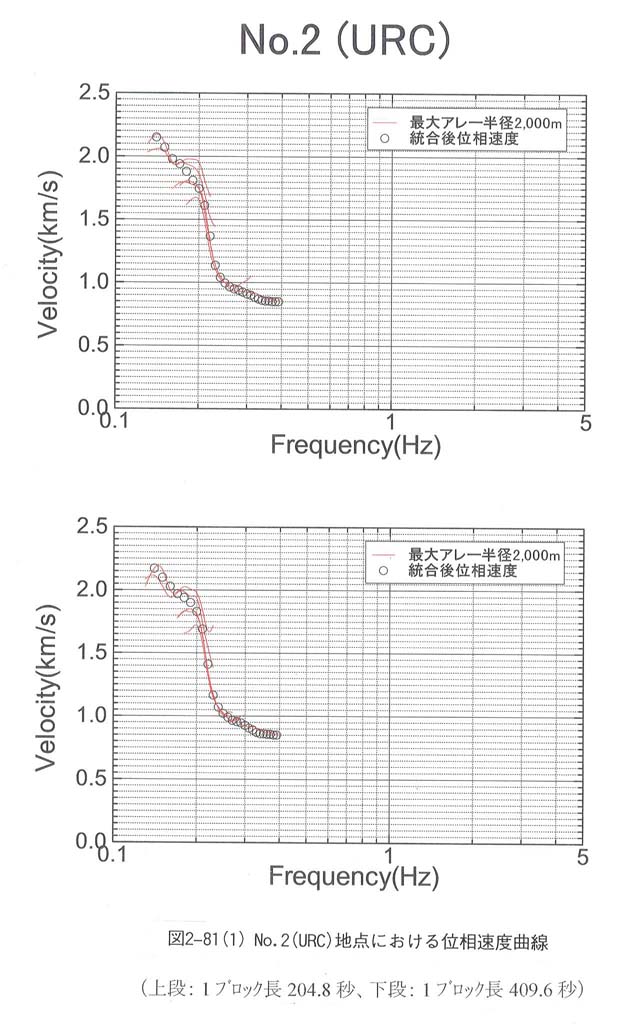

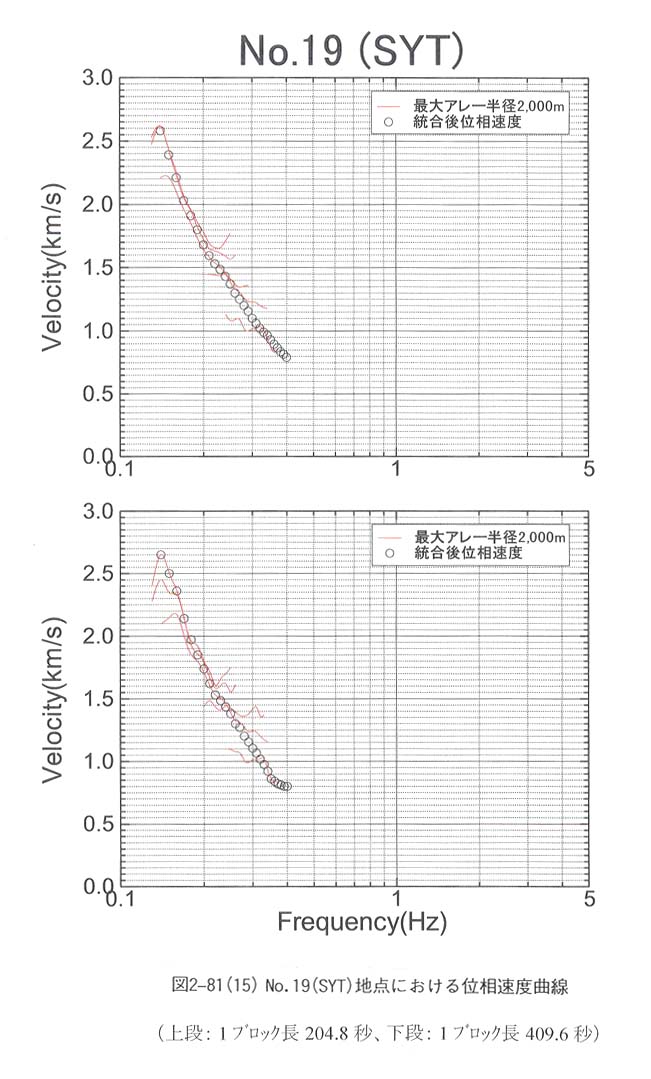

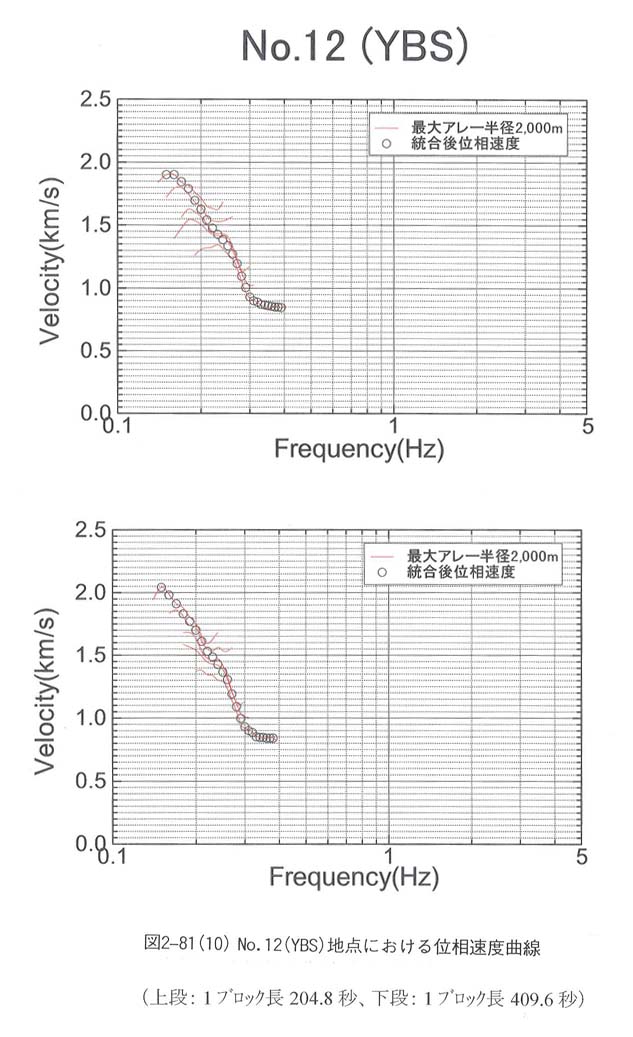

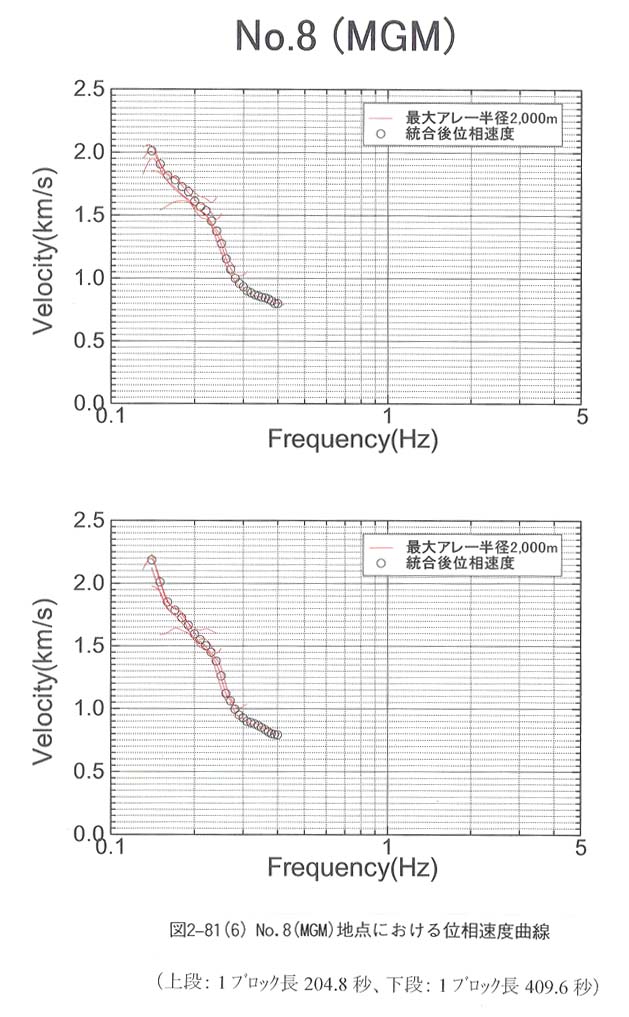

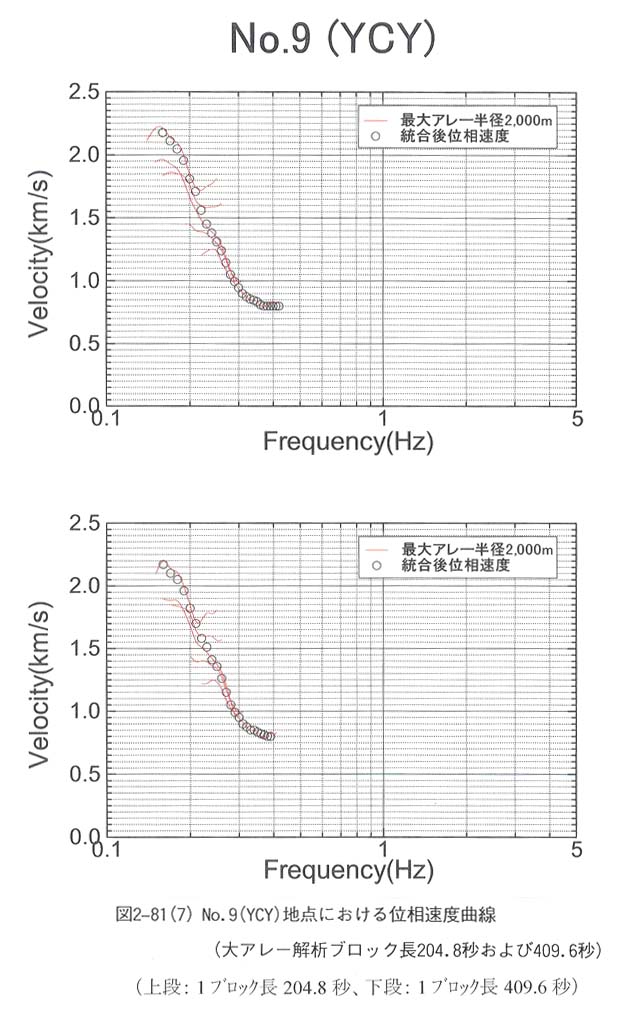

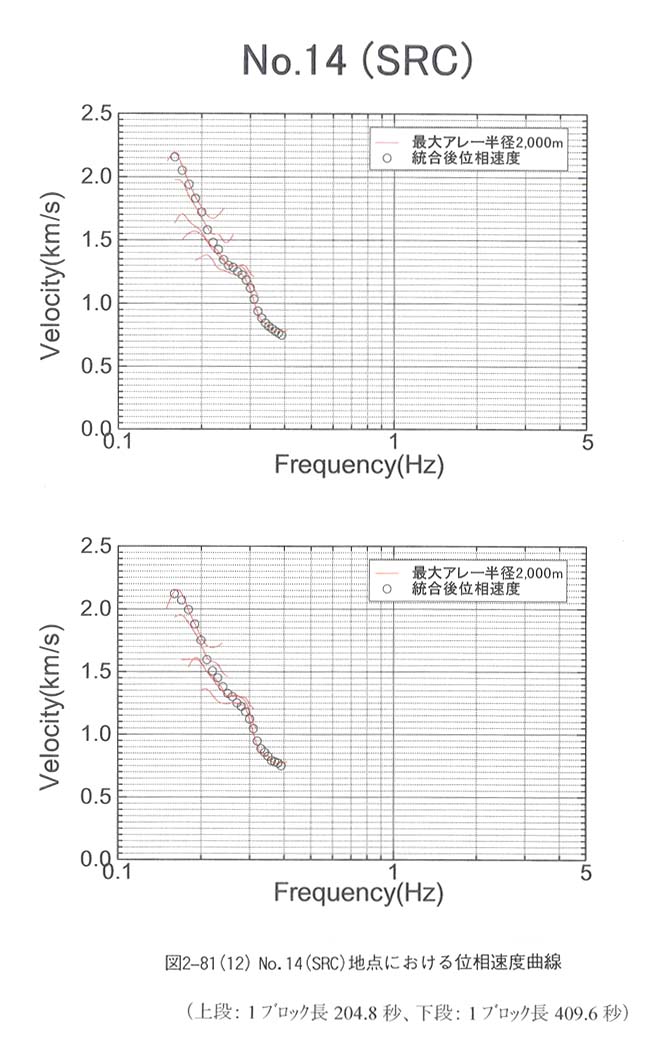

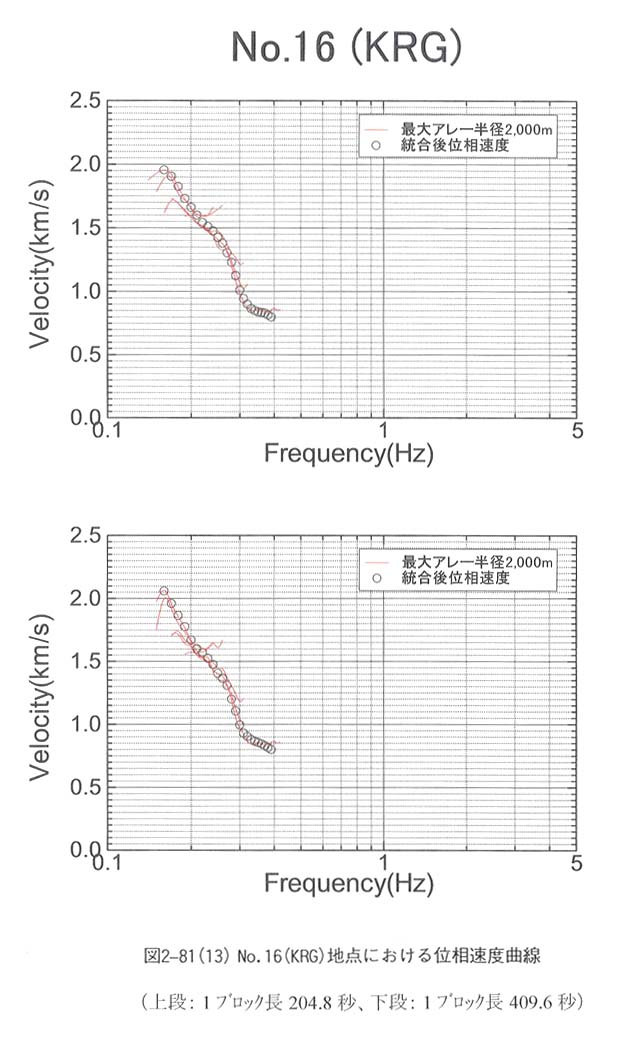

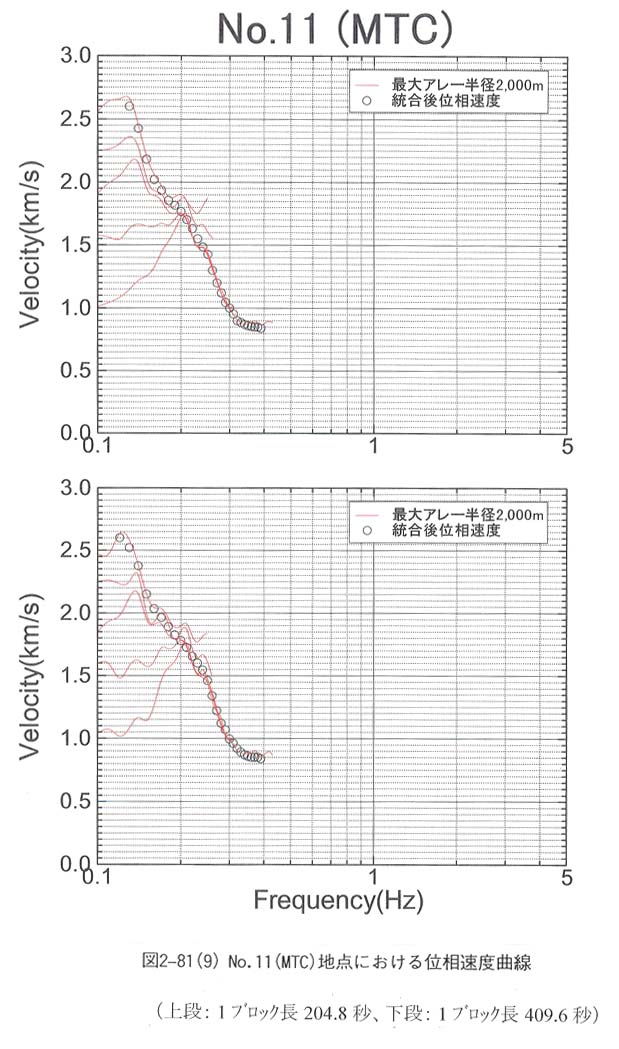

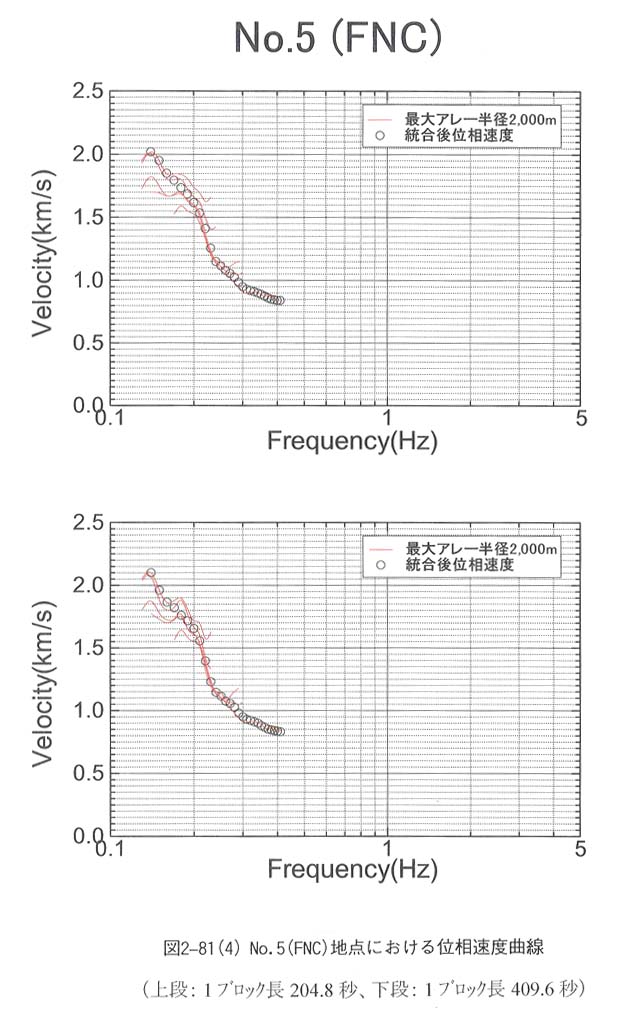

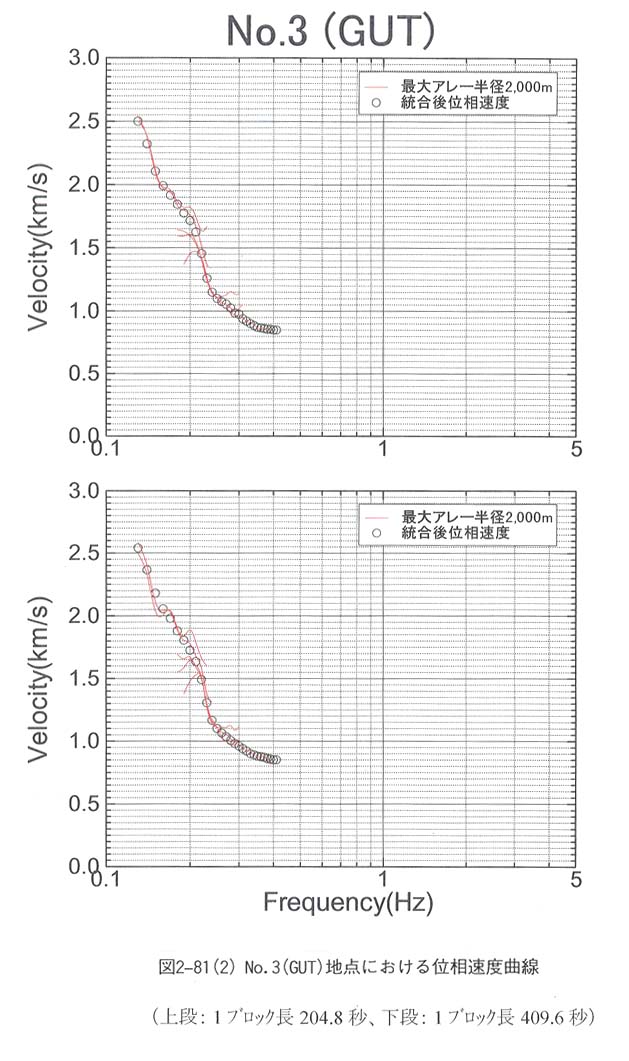

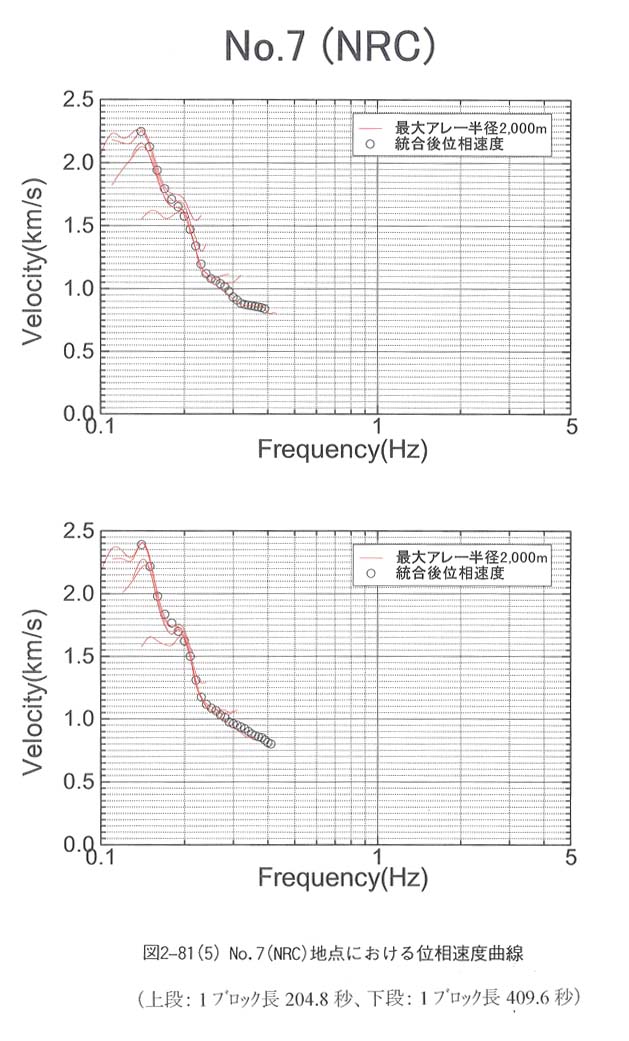

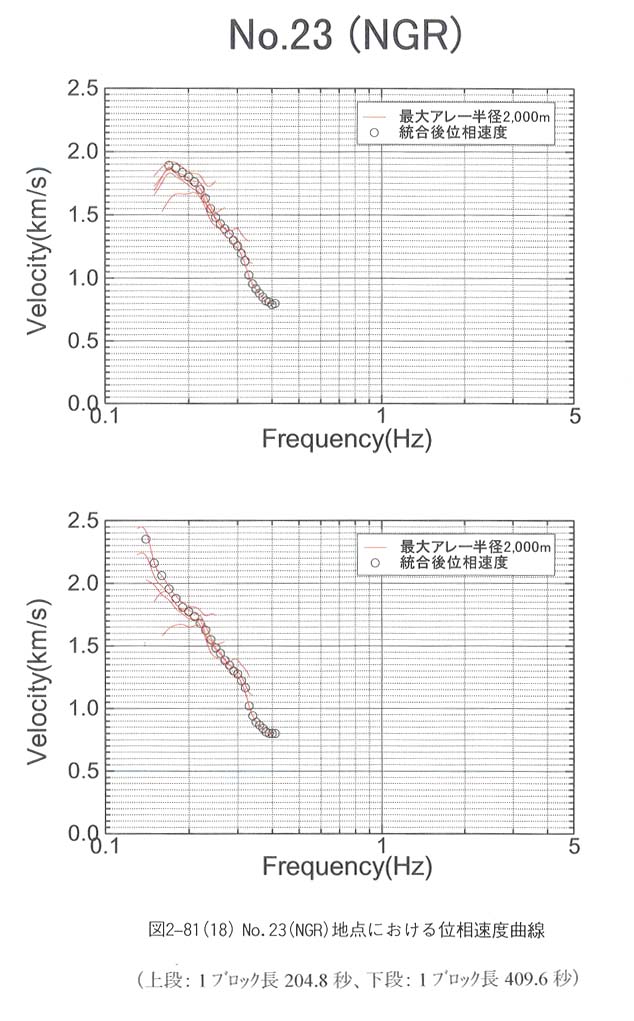

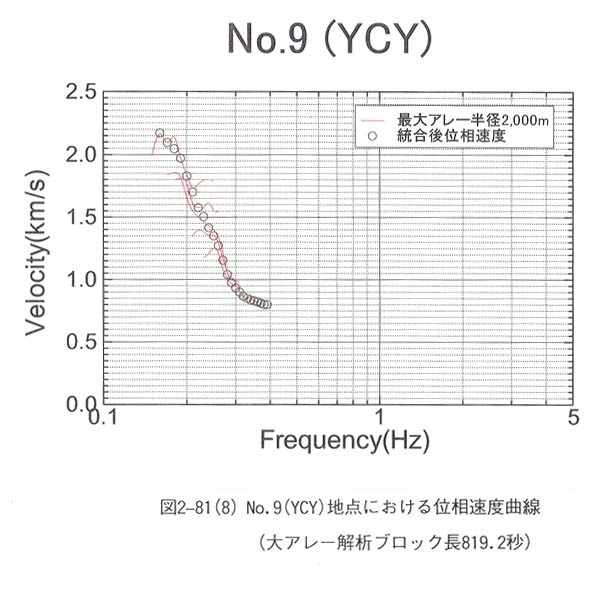

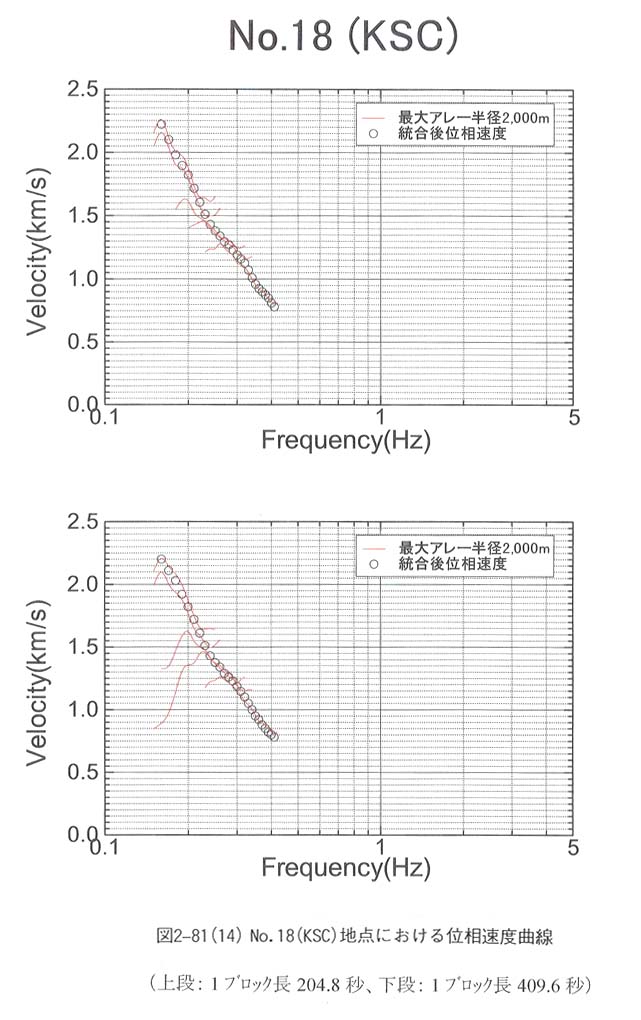

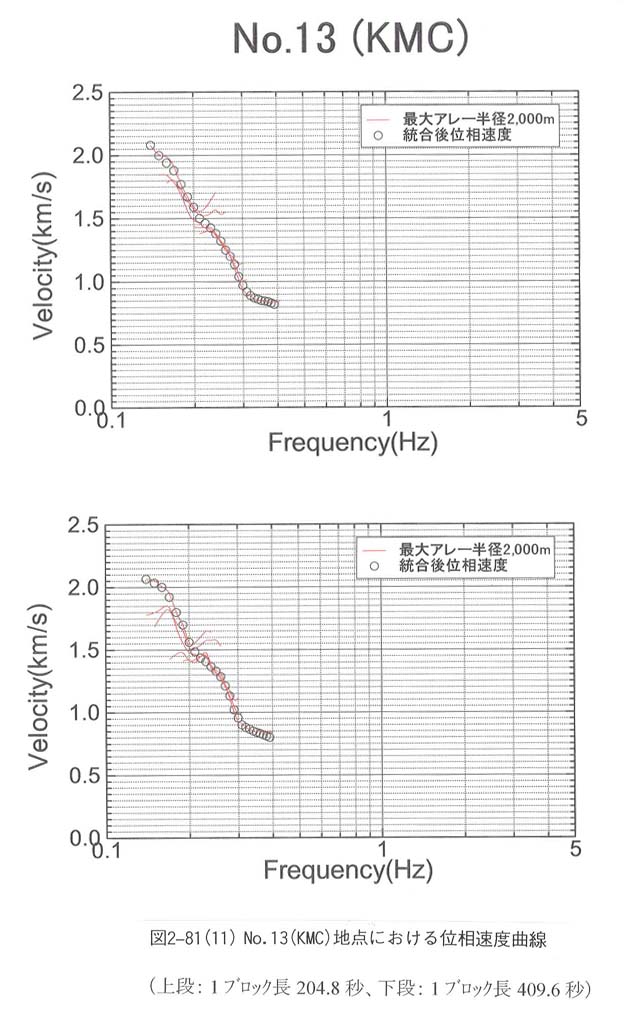

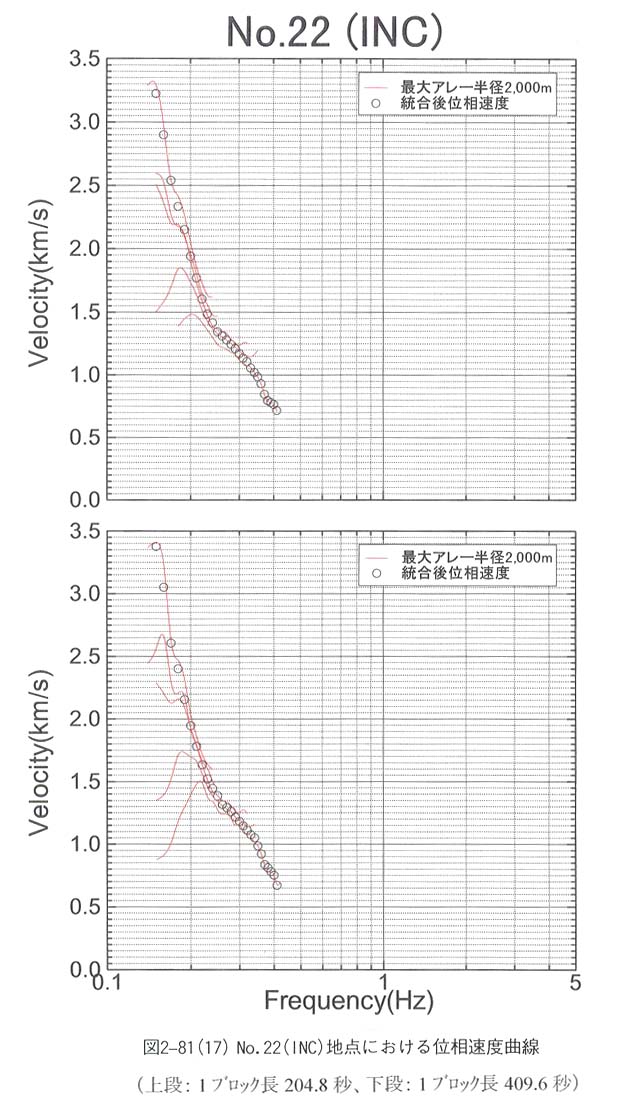

本年度の調査地点のうちＮｏ．２（ＵＲＣ）、Ｎｏ．３（ＧＵＴ）、Ｎｏ．４（ＩＣＣ）、Ｎｏ．５（ＦＮＣ）、Ｎｏ．７ （ＮＲＣ）、Ｎｏ．８（ＭＧＭ）、Ｎｏ．９（ＹＣＹ）、Ｎｏ．１１（ＭＴＣ）、Ｎｏ．１２（ＹＢＳ）、Ｎｏ．１３（ＫＭＣ）、Ｎｏ．１４（ＳＲＣ）、Ｎｏ．１６（ＫＲＧ）、Ｎｏ．１８（ＫＳＣ）、Ｎｏ．１９（ＳＹＴ）、Ｎｏ．２０（ＡＢＫ）、Ｎｏ．２２（ＩＮＣ）およびＮｏ．２３（ＮＧＲ）の１７地点は、アレー半径２，０００ｍの大アレーのみの観測を実施した地点で ある。図２−８１−１〜図２−８１−１８（図２−８１−１、図２−８１−２、図２−８１−３、図２−８１−４、図２−８１−５、図２−８１−６、図２−８１−７、図２−８１−８、図２−８１−９、図２−８１−１０、図２−８１−１１、図２−８１−１２、図２−８１−１３、図２−８１−１４、図２−８１−１５、図２−８１−１６、図２−８１−１７、図２−８１−１８）に、１７地点の位相速度曲線をそれぞれ示す。図中の上段は解析１ブロック長を２０４．８秒、下段は４０９．６秒で解析を行ったものある。

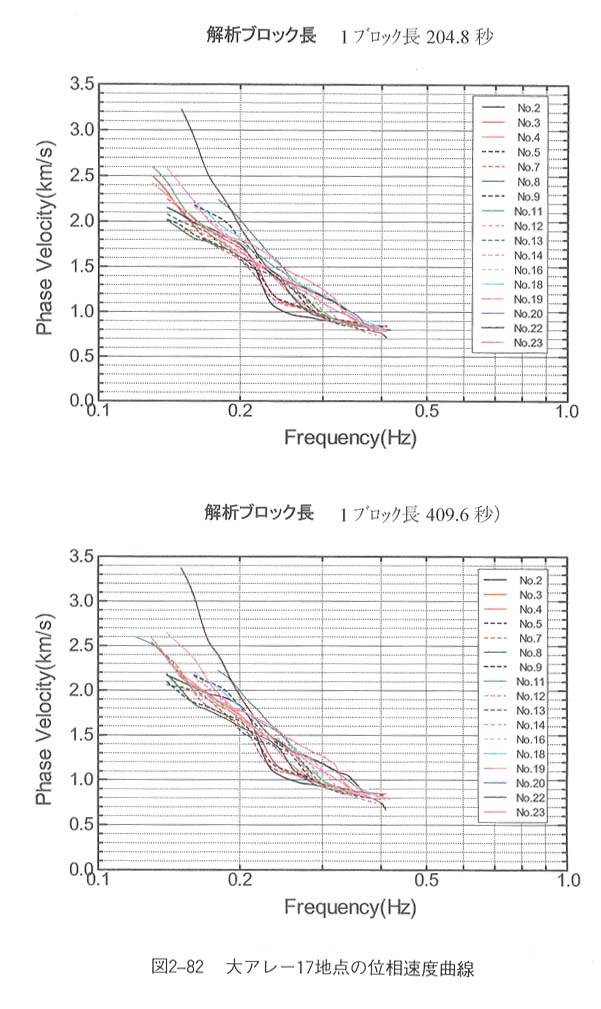

図２−８２に、大アレー１７地点の位相速度曲線を重ね合わした図を示す。図中の上段は解析１ブロック長を２０４．８秒、下段は４０９．６秒で解析を行ったものである。
