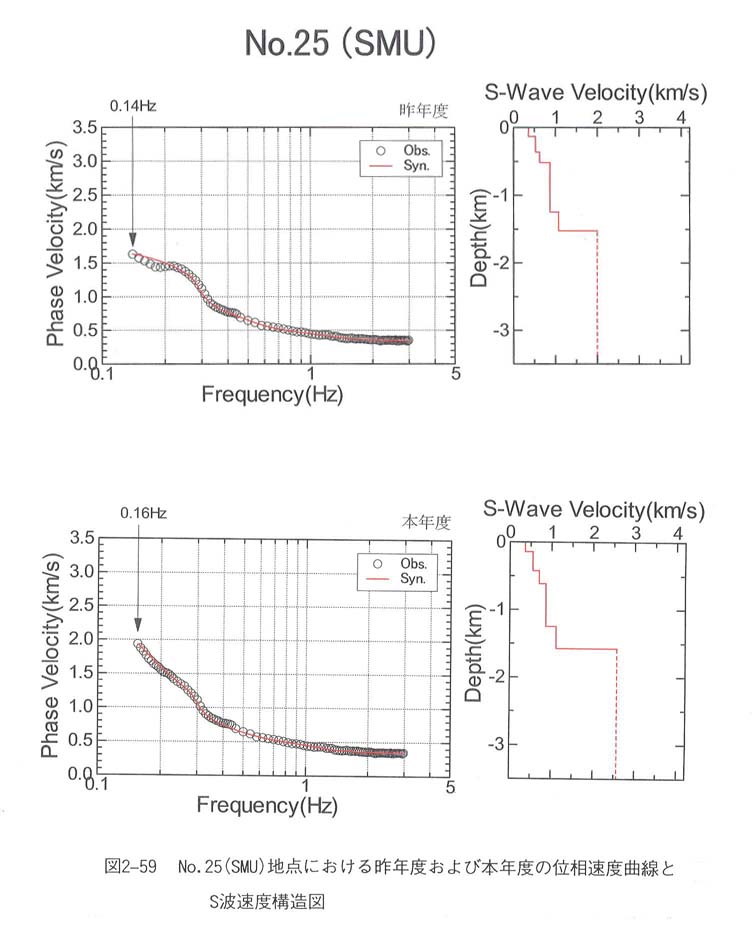

最下層の深度およびＳ波速度を比較すると、昨年度は１，５２０ｍ以深に２．００ｋｍ／ｓ以上のＳ波速度を推定したのに対し、本年度は１，５７０ｍ以深に２．５７ｋｍ／ｓという結果を得た。地震基盤面と考えられる最下層の深度は、本年度と昨年度と、ほぼ同じ値であったが、Ｓ波速度については本年度の方が約０．６ｋｍ／ｓ大きいという結果となった。また、最下層よりも上位の層については、各層の深度およびＳ波速度とも昨年度とほぼ同じ値を得た。

図２−６０に試錐デ−タとＳＰＡＣ法によって推定された地下構造の対比結果（山水ほか，１９８１）を示す。これは昨年度の結果に本年度の結果を追加したものである。この図をもとに本年度の結果をみると、下総層群および上総層群は各々２層に分帯され、下総層群がＶｓ＝０．３６ｋｍ／ｓｅｃ〜０．５５ｋｍ／ｓｅｃ、上総層群がＶｓ＝０．７０ｋｍ／ｓｅｃ〜０．８７ｋｍ／ｓｅｃであり、第５層はＶｓ＝１．１１ｋｍ／ｓｅｃで三浦層群に相当すると考えられる。先新第三紀基盤のＳ波速度は本年度の結果で未確定ではあるが、Ｖｓ＝２．５７ｋｍ／ｓｅｃと推定された。

また表３−５にＳ波速度Ｖｓについて、下総地殻活動観測井におけるＶＳＰデータの結果と、微動アレー調査により推定した結果を示した。表中の右欄に示したＶＳＰのＶｐの結果とＳＰＡＣ法のＶｓとを対比すると、Ｖｐ／Ｖｓが下総層群で４．４〜３．３、上総層群で２．９〜２．５、三浦層群で２．４となった。基盤については、ＳＰＡＣ法でのＶｓは未確定であるが、平成１１年度の推定値Ｖｓ ＝２．５７ｋｍ／ｓを用いて算出すると２．０となった。一方、下総観測井のＶＳＰデ−タのＶｐとＶｓから求めたＶｐ／Ｖｓは下総層群で６．４〜３．５、上総層群で３．８〜２．４、三浦層群で３．０〜１．８および基盤で２．２〜１．７となっている。各地質ともＶＳＰの結果とほぼ同じ値が得られた。

参考までに表３−４に既存の微動アレ−調査結果（松岡，１９９６）と対比結果を示した。本年度の追加観測によって、基盤までの各層の深度およびＳ波速度構造は、ほぼ同じ値となった。長周期成分の位相速度は前述したように未確定であるため、基盤のＳ波速度は、現時点では推定値としている。

また、平成１０年度に実施したＳ波の反射法地震探査結果と平成１１年度微動アレー調査結果とを対比させると、深度６１０ｍまでの境界面までは、微動アレー調査で求めた地質の境界付近に反射面が対応するような結果が得られた。

表３−５に示した下総地殻活動観測井のＶＳＰデータおよび太田Ｓ大砲データのＳ波速度を使用して位相速度解析を行い、計算位相速度曲線を求め、実際観測した微動データから求めた観測位相速度曲線と比較した結果について、図２−６１、図２−６２にそれぞれに示す。

図２−６１は既存資料のうち、太田Ｓ大砲データから得られたＳ波速度を用いて解析を行い、計算位相速度曲線を求めて観測位相速度曲線と比較した図である。どちらの位相速度曲線もよく似た形状を示し、最下層を含めた上位層の深度およびＳ波速度とも比較的同じ値を示しているといえる。

また、図２−６２はＶＳＰ探査のＳ波速度データ（図の右側、緑色の実線で示した値）を用いて解析を行い、計算位相速度曲線を求め、観測位相速度曲線と比較した図である。観測位相速度曲線と計算位相速度曲線とは、低周波領域にあたる０．２Ｈｚよりも低い範囲を除いて曲線の形状がほぼ同じである。最下層のＳ波速度の値を除き、深度およびＳ波速度の値は計算値も観測値もほぼ同じ値を示す。

微動アレー調査で得られた結果と既存資料の各データから求めた結果とはどれも整合性が良いものであった。

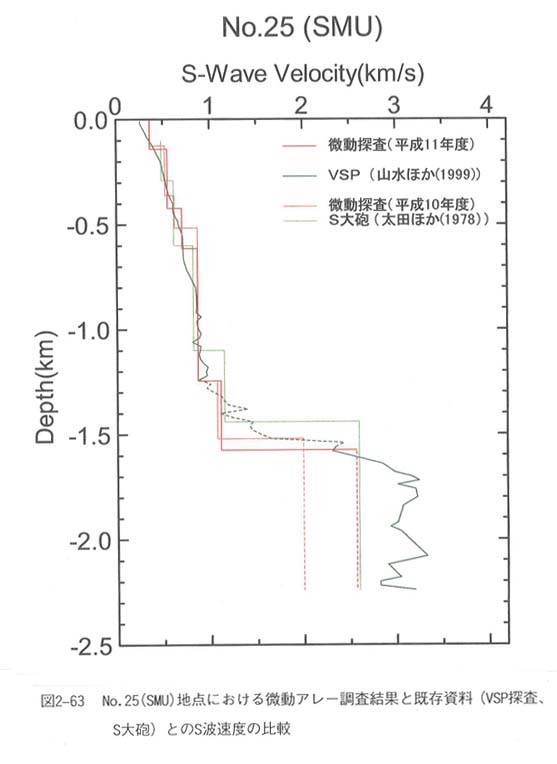

図２−６３はＮｏ．２５（ＳＭＵ）地点での既存資料（ＶＳＰ探査結果（山水ほか、１９９９）および太田Ｓ大砲それぞれのＳ波速度）と微動結果を比較したものである。前述したように、観測で求めたＳ波速度構造は、最下層のＳ波速度を除き、既存資料の値とほぼ一致したものであり、他の手法で得られた値との整合性もあることがわかる。なお、比較に用いた解析の１ブロックの長さは２０４．８秒を用いて行った。
