2−3−2 データ取得作業

本作業に用いた受振器は、P波反射法地震探査のものと共通である。

この探査は、昼間の車両ノイズを避けるため、夜間に発震を行なった。

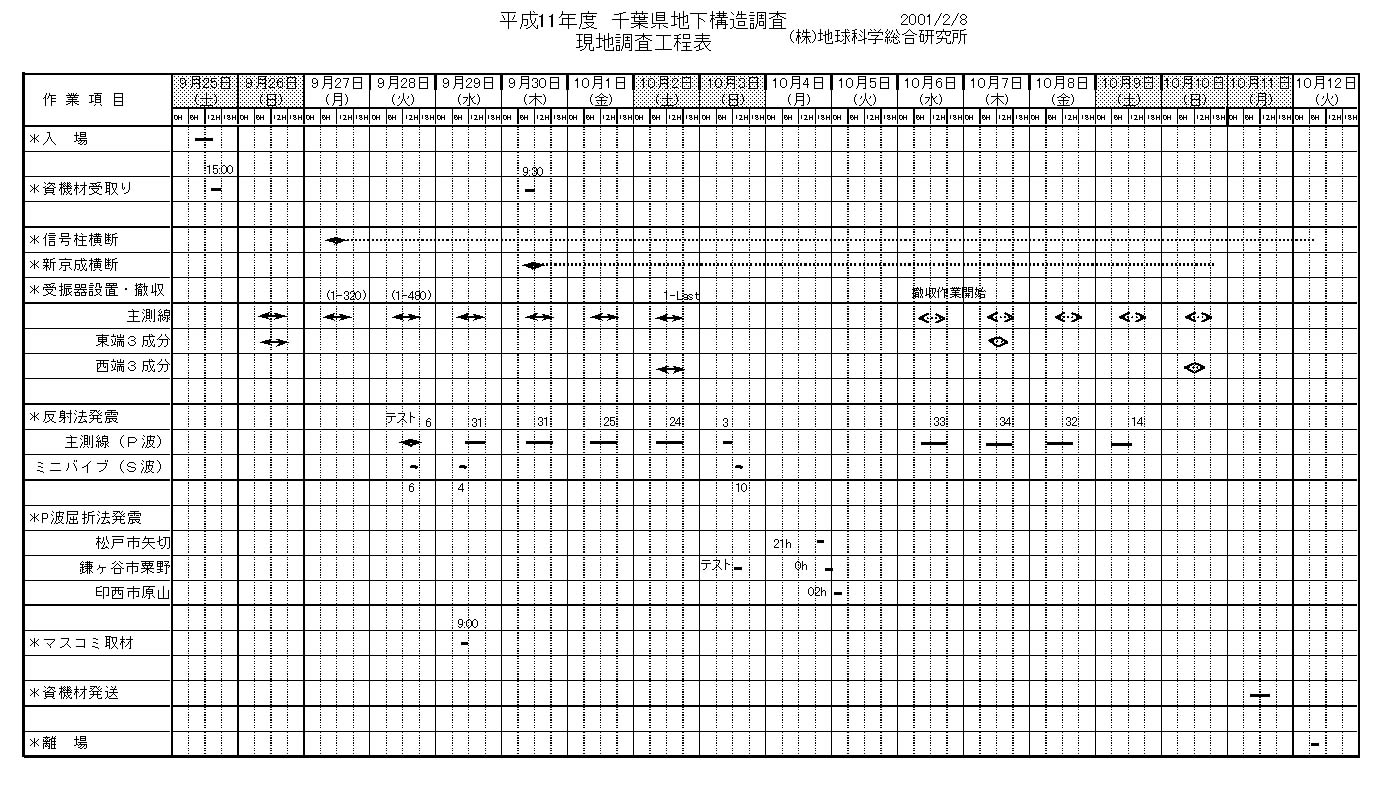

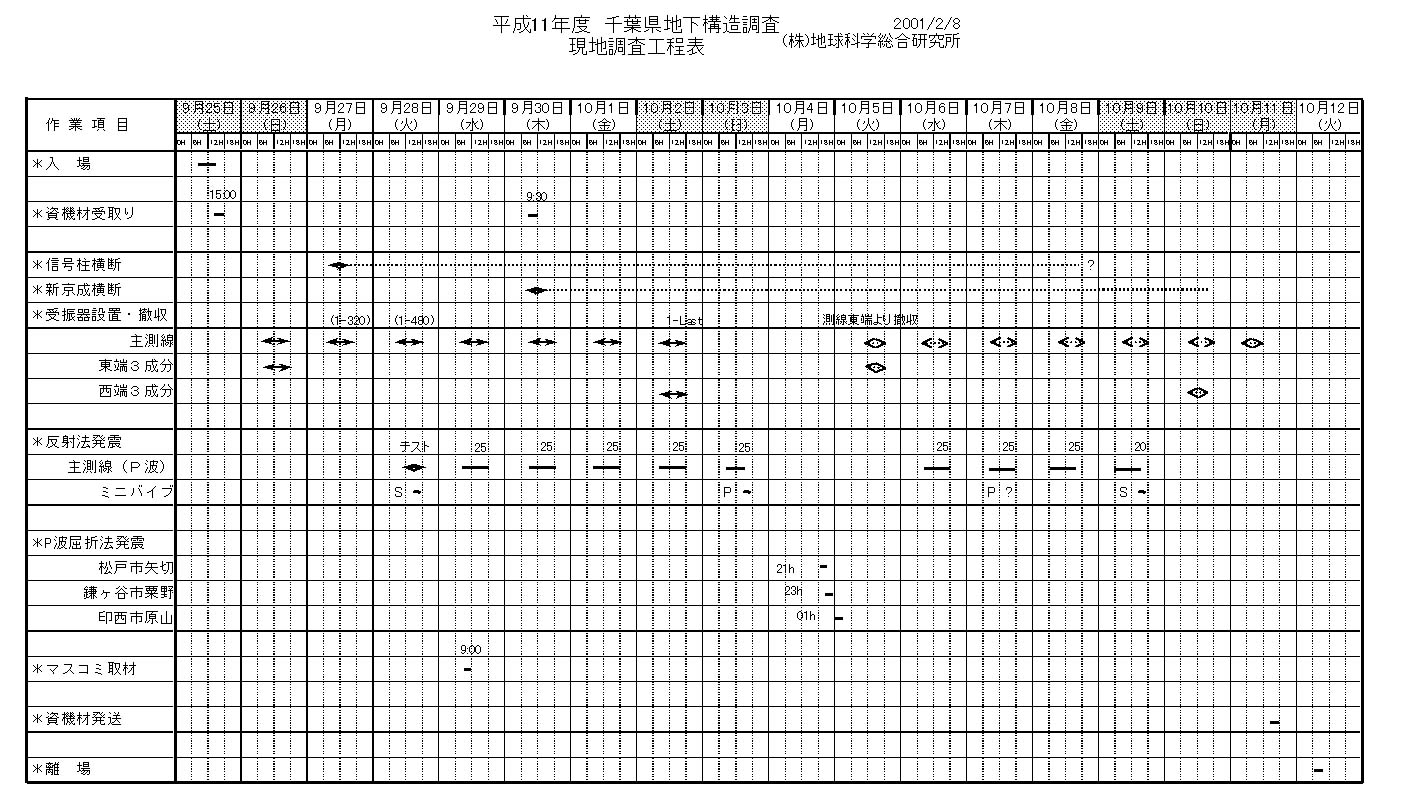

発震作業は、表2−2−1表2−2−2に示すように、10月4日から5日にかけての夜間にS5〜S7の3点を実施した。

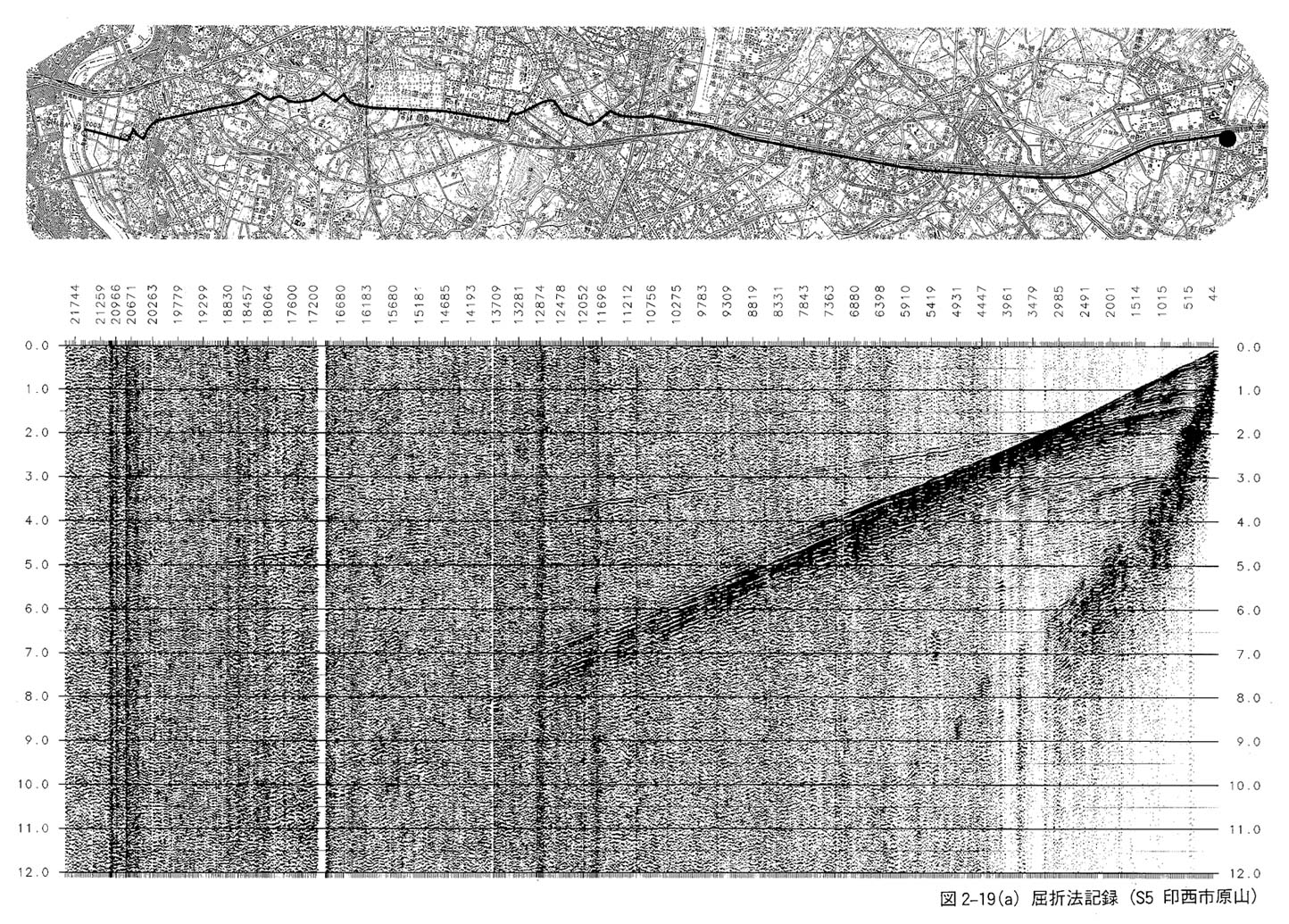

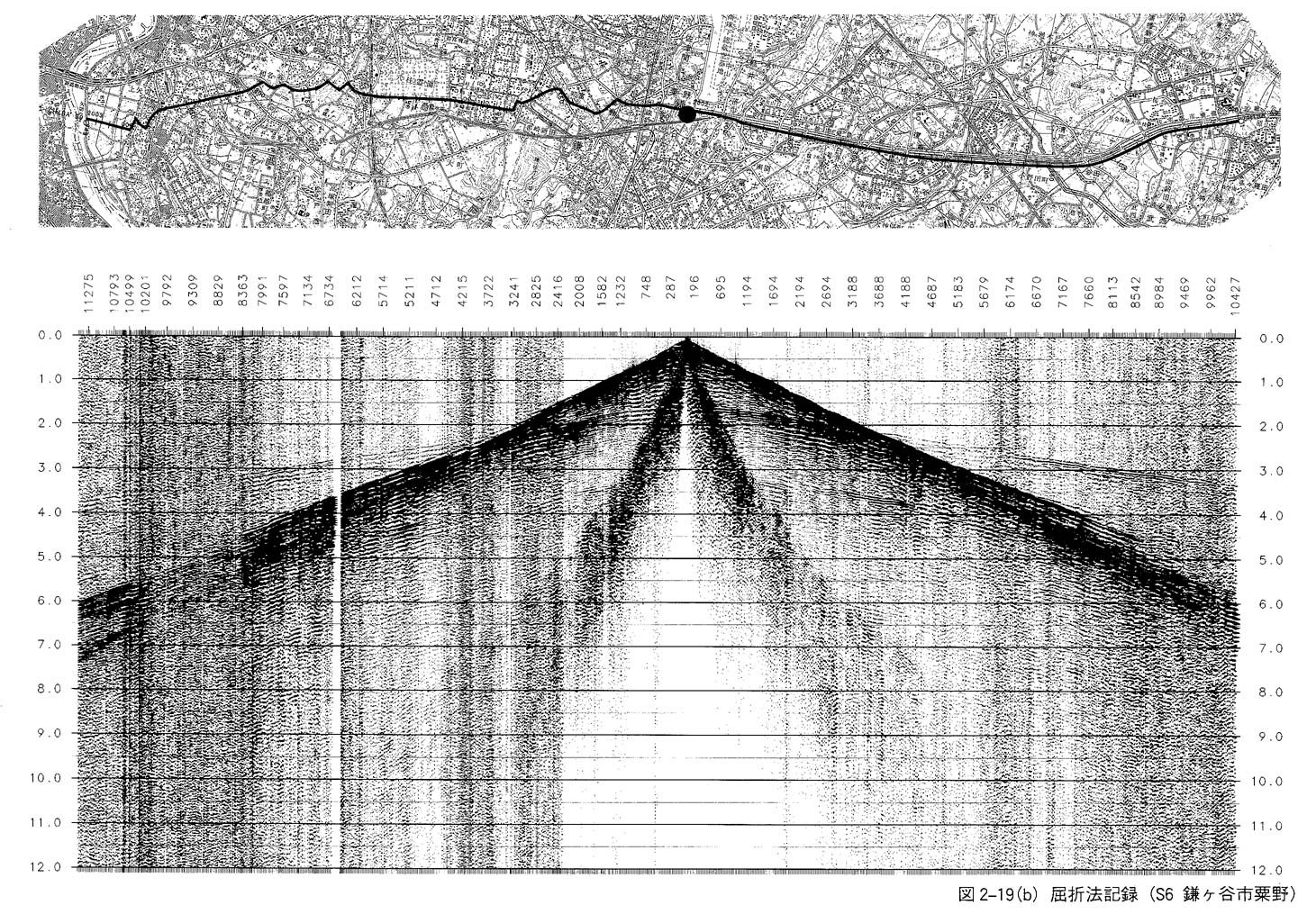

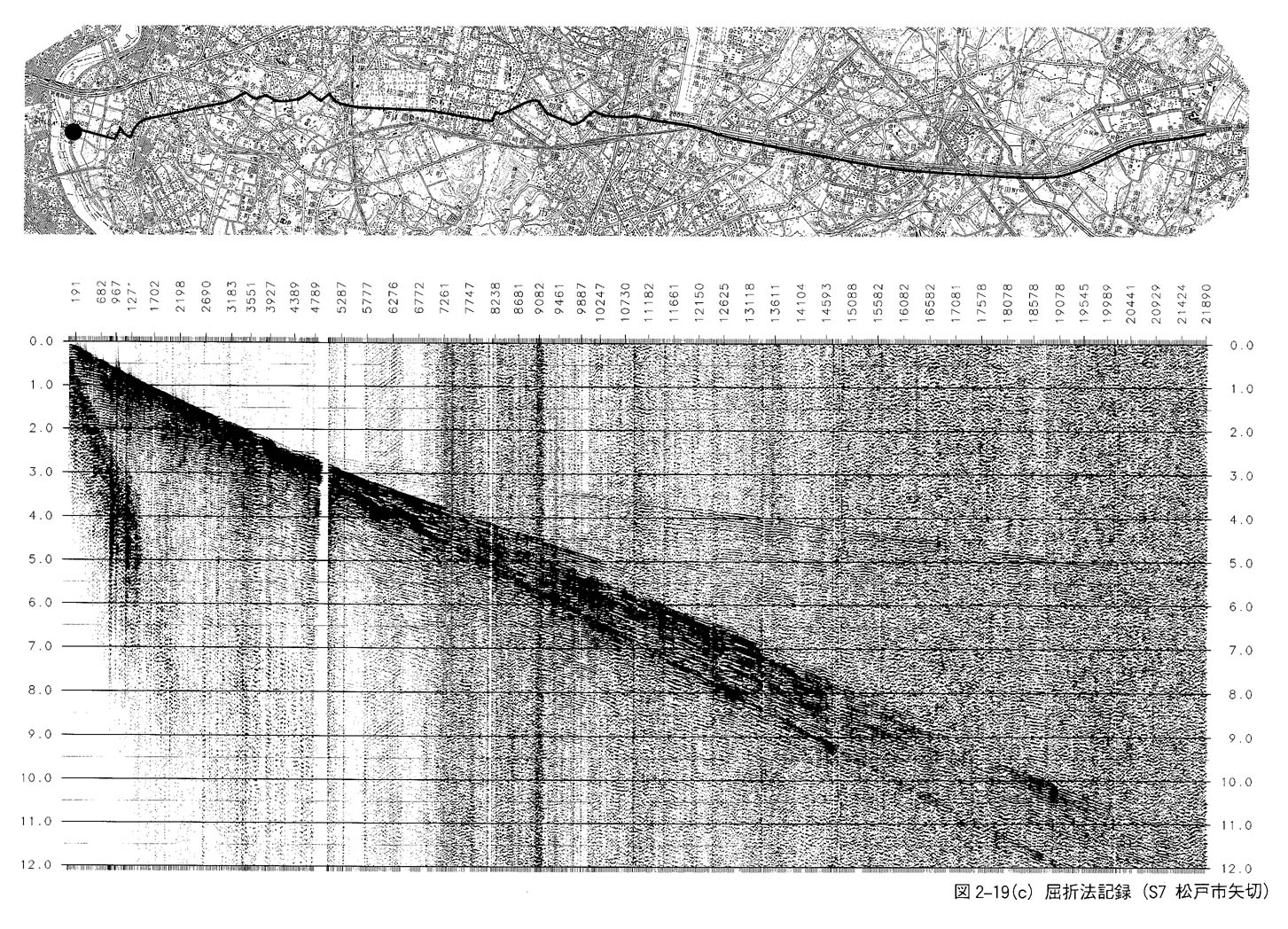

取得された記録を図2−19−1図2−19−2図2−19−3、に示す。これは、原記録に対して、6〜40Hzのバンドパスフィルターを施したものである。

反射法データ取得作業の結果、次のものが得られた。

(1)現場磁気テープ(1/2in.2400ft., SEGYフォーマット)  2巻(屈折法)

(2)同上データシート(Observers Report)          1式

(3)現場モニター記録                     1式

(4)発震点座標/標高値                    1式

上記(2)のデータシートは、付録2(P波反射法・屈折法測線)に添付した。

受振器の座標・標高についての測量は、P波反射法のものと同一である(表2−3参照)。詳細は、2.2.3を参照されたい。

屈折法の発震点については、発震作業後に測量担当者が立ち会って位置の同定を行ない、反射法地震探査の受振点からの多角測量・水準測量により座標と標高を算出した。
