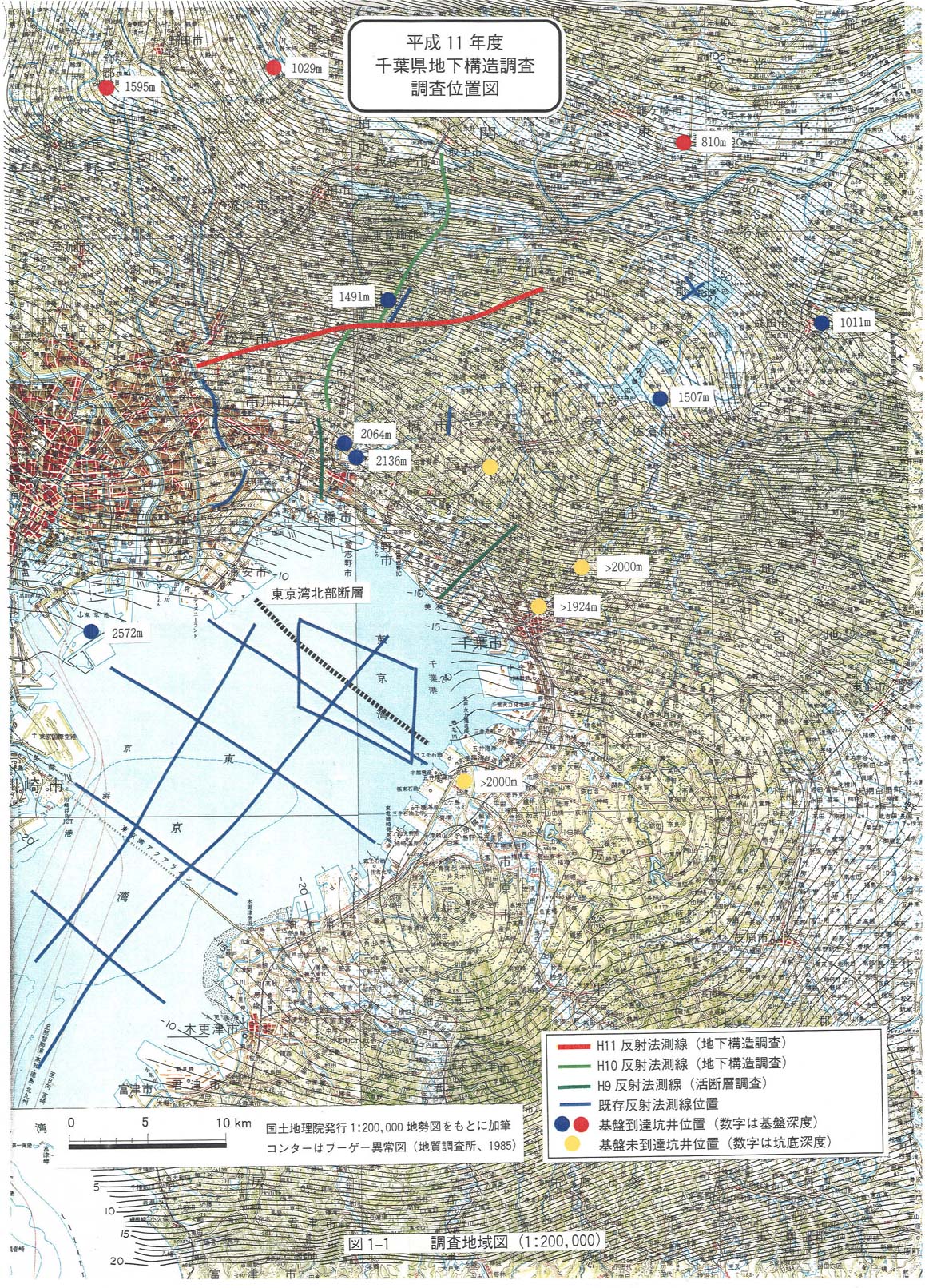

ブーゲー異常図（駒澤編，１９８５）

既存深部ボーリング位置

既存反射法地震探査測線

活断層位置（活断層研究会，１９９１）

等を重ねて表示したものである。

ボーリング位置は基盤到達坑井（赤丸・青丸・薄青丸）と基盤未到達坑井の別、数値は基盤到達坑井では基盤深度、未到達坑井では堀り留め深度を示す。

基盤到達坑井では基盤岩の区分の違いが報告されており、以下のように色分けした。

赤　丸：領家帯

青　丸：三波川帯

薄青丸：秩父帯

なお、図中の東京湾北縁断層は、昨年度の千葉県「東京湾北縁断層に関する調査」（１９９８）では確認されなかった。

千葉県の地形・地質の概略および調査地域周辺での各種物理探査資料については昨年度の報告書にまとめてあるので、ここでは概要のみにとどめる。参考文献のリストは、本文末に付した。

今回の調査地域は、ほぼ下総台地上に位置する。

調査地はこれまでの調査から、層厚１０００〜２０００ｍの新生代の堆積層に被われ、その下位に中・古生代の基盤岩（先新第三系の基盤岩ともいう）が分布している。国立防災科学技術研究所の深層地殻活動観測井「下総観測井」（鈴木・他，１９８３）および「江東観測井」（鈴木，１９９６）・「船橋ＦＲ−１８」（福田・他，１９７４）・「船橋地盤沈下観測井」（楡井，１９７２）は、この基盤岩まで掘り抜いており、その位置と基盤深度は、図１−１に示されている。

基盤岩深度の一般的傾向は、ブーゲー異常図（駒澤編，１９８５）で把握することができる（図１−１参照）。駒澤（１９８７）、駒澤・他（１９８８）は、この重力データをもとに関東地方の基盤深度を推定している。

鈴木（１９９８）は、反射法地震探査・ボーリングデータをもとに先新第三系基盤の深度構造を推定している。これによれば、関東平野の基盤構造は、重力データから求められたものよりやや深い深度が得られている。基盤岩までの深度は房総半島中央部で４０００ｍを越える。

調査地域の基盤深度は、船橋市北部で約２０００ｍであり北東方向に徐々に浅くなっていき、我孫子市の利根川付近で約１０００ｍである。

基盤岩中のＰ波速度は、２．１．２で詳述するが、５．１〜５．９ｋｍ／ｓ程度の値が求まっており、これは手法によって異なる。

基盤岩の上位には、新第三紀中新世のグリーンタフ変動を反映する三浦層群が分布する。楡井・他（１９７２）によれば、船橋地盤沈下観測井において三浦層群の深度は、２１４９〜１９２０ｍであるとしている。鈴木（１９９６）によれば、三浦層群は江東の観測井から船橋の方向に向かって急速に薄くなる傾向が示されている。船橋から下総の観測井にかけては、深度が浅くなるものの三浦層群の層厚はほとんど変化していない。三浦層群のＰ波速度は、大略２．７ｋｍ〜３．３ｋｍ／ｓである。

三浦層群の上位には、これを不整合に覆う（黒滝の不整合と呼ばれる）とされる、上部鮮新統から中部更新統の上総層群が分布している。上総層群は、深海〜半深海堆積物であり、千葉県西部と東部で異なる単層名が用いられている。このうち長浜層の基底はその下位の市宿層を削剥し、長浜不整合と呼ばれることがある。楡井・他（１９７７）は、千葉市周辺のボーリング資料により、千葉市付近で約４５０ｍの深度にある不整合面を長浜不整合と対比し、これを東京湾不整合と呼んだ。

上総層群の上位に、中期更新統の浅海性堆積物堆積物が覆い、下総層群または成田層群と呼ばれる。下総層群の最上部は、いわゆる下末吉ローム層または常総粘土層である。

関東地方の基盤岩の広域速度分布は、１９７５年の夢の島発破（嶋・他，１９７６）を始めとして各地で実施されている。多田（１９８２）は、屈折法地震探査と重力データ・深層ボーリングデータを使用して関東平野の基盤構造を推定している。屈折波の解析からは、夢の島と筑波、夢の島と八千代市を結ぶ測線で、基盤のＰ波速度を両者とも５．５ｋｍ／ｓと求めている。これらの測線は今回の調査地域をはさむ位置にあり、参考になるであろう。

長谷川（１９８８）は、屈折法地震探査から関東平野の大局的な速度構造を求めており、

第１層： １．８〜２．２ｋｍ／ｓ

第２層： ２．６〜３．０ｋｍ／ｓ

第３層： ３．４〜４．２ｋｍ／ｓ

第４層： ４．８〜５．０ｋｍ／ｓ

第５層： ５．６〜６．８ｋｍ／ｓ

が存在するとしている。この論文によると、第３層と第４層は本調査地域には存在せず、第１層が第四紀および新第三紀上部層に、第２層が新第三紀中・下部層に、第５層が先新第三紀基盤岩に相当している。

千葉県では、平成元年度から平成４年度にかけて、県内で人工地震観測（ダイナマイト震源）による屈折法地下構造調査を実施した。この結果の一部は報告書（１９９３）にまとめられている。当調査地域には、平成２年度Ａ測線・平成２年度Ｂ測線の２測線が横切り、下総深層地殻活動観測井（以下「下総観測井」）付近で交わっている。この報告書では、堆積層に対して２種類の速度構造モデルを与え、タイムターム法により基盤の深度を求めている。基盤速度については、走時曲線の解析から５．１〜５．４ｋｍ／ｓ層と５．８〜５．９ｋｍ／ｓ層の２層に分けられるとしながらも、漸移的に変化する速度構造であり最下部の５．８〜５．９ｋｍ／ｓ層が長区間で安定的だとしている。

防災科学技術研究所の下総観測井およびその周辺では、観測井を利用した速度測定・ＶＳＰ調査・反射法地震探査等が行われている。以下、年代順に調査内容をまとめておく。

太田・他（１９７８）は、Ｓ波大砲・ダイナマイトと３成分受振器を用いて、深度２３００ｍまでのＳ波およびＰ波の速度を求めている。この結果によると、Ｐ波・Ｓ波速度とも深度１５００ｍで速度が急変している。１００ｍ〜１５００ｍの範囲でＰ波速度２．０〜２．１ｋｍ／ｓ、Ｓ波速度は０．４８５〜１．１５ｋｍ／ｓと徐々に増大している。１５００ｍ以下では、Ｐ波速度５．０ｋｍ／ｓ、Ｓ波速度２．６０ｋｍ／ｓという値が求まっている。この測定は、１５００ｍ以深の基盤岩の速度については、４〜５点の測定から算出されており、信憑性はあまり高くない。

Ｙａｍａｍｉｚｕ ｅｔｃ．（１９８３） は、再度Ｓ波大砲による速度測定を実施し、基盤岩のＳ波速度を２．５４ｋｍ／ｓと改訂している。このデータに基づきＳ波のＱ値を算出している。

同様な測定は、岩槻観測井（太田・他，１９７７）、府中観測井（山水・他，１９８１）でも行われており、山水・他（１９８１）にまとめられている。これによると、次のような結果となっている。

　　　　　　　　　　　　　　Ｐ波速度　　　　　　Ｓ波速度

上総層群　　　　　　１．８〜２．２ ｋｍ／ｓ　　　０．４〜０．９ ｋｍ／ｓ

三浦層群　　　　　　２．８〜３．２ ｋｍ／ｓ　　　１．１〜１．６ ｋｍ／ｓ

先第三系基盤岩　　４．７〜５．０ ｋｍ／ｓ　　　２．５〜２．６ ｋｍ／ｓ

山水・他（１９９３）は、下総観測井においてＶＳＰ調査を実施し、観測井の東方約０．８ｋｍの位置で、北北東−南南西方向の約３．０ｋｍの反射法地震探査を実施している。取得されたＶＳＰと反射法断面図はよく調和しており、基盤は北から南に向かって深くなっていること、西側の観測井に向かってわずかに浅くなっていることが判明している。

今回のＰ波反射法測線は、この１９９３年の反射法地震探査の測線とほぼ平行に下総観測井の入口を通り、平行する部分での発震は行なっていない。また、今回のＳ波反射法地震探査の測線は１９９３年の測線の一部分とほぼ重なっている。

山水・他（１９９９）は、１９９３年のＶＳＰ記録から、Ｐ波・Ｓ波の直接波（初動）を検出し、Ｐ波とＳ波の速度構造を求めた。この結果は、昨年度の報告書に述べた。

この結果によると、新第三系の堆積層の速度は、Ｐ波・Ｓ波とも基盤付近までは徐々に速くなっていく傾向が見られる。基盤岩内部の速度は、若干のばらつきはあるものの、Ｐ波速度５．０〜５．２ｋｍ／ｓ、Ｓ波速度２．８〜３．３ｋｍ／ｓの範囲に収まっている。基盤内のＳ波の平均速度としては３．０ｋｍ／ｓ程度と見られる。

下総観測井では速度検層データも取得されており、その速度も５．０〜５．２ｋｍ／ｓであり、ＶＳＰの解析結果と良く一致しているため、信頼性は高いと考えられる。
