（１２）重合断面図（Ｆｉｎａｌ Ｆｉｌｔｅｒｅｄ Ｓｔａｃｋ）

重合後のデータに対して、フィルターテストを行い、以下のフィルターを適用し、最終重合断面とした。

［Ｐ波処理］

トレースミキシング

ゲート長 ５ トレース

Ｆ−Ｘ 予測フィルタ

ゲート長 ２０ トレース

オペレータ長 ３ トレース

ウィンド長 ５００ ミリ秒

オーバーラップ ２５０ ミリ秒

バンドパスフィルタ

０．０〜１．５ 秒 １２〜６０ Ｈｚ

１．５〜６．０ 秒 １０〜５０ Ｈｚ

［Ｓ波処理］

トレースミキシング

ゲート長 ３ トレース

Ｆ−Ｘ 予測フィルタ

ゲート長 ２０ トレース

オペレータ長 ３ トレース

ウィンド長 １０００ ミリ秒

オーバーラップ ５００ ミリ秒

バンドパスフィルタ

０．０〜６．０ 秒 ８〜３５ Ｈｚ

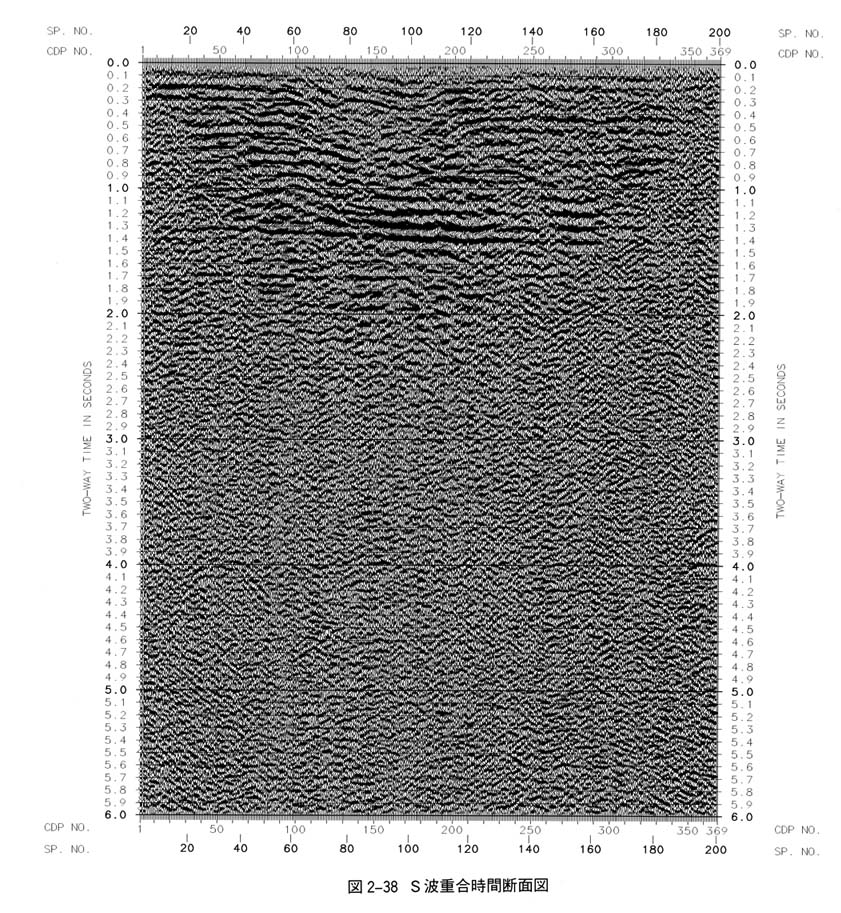

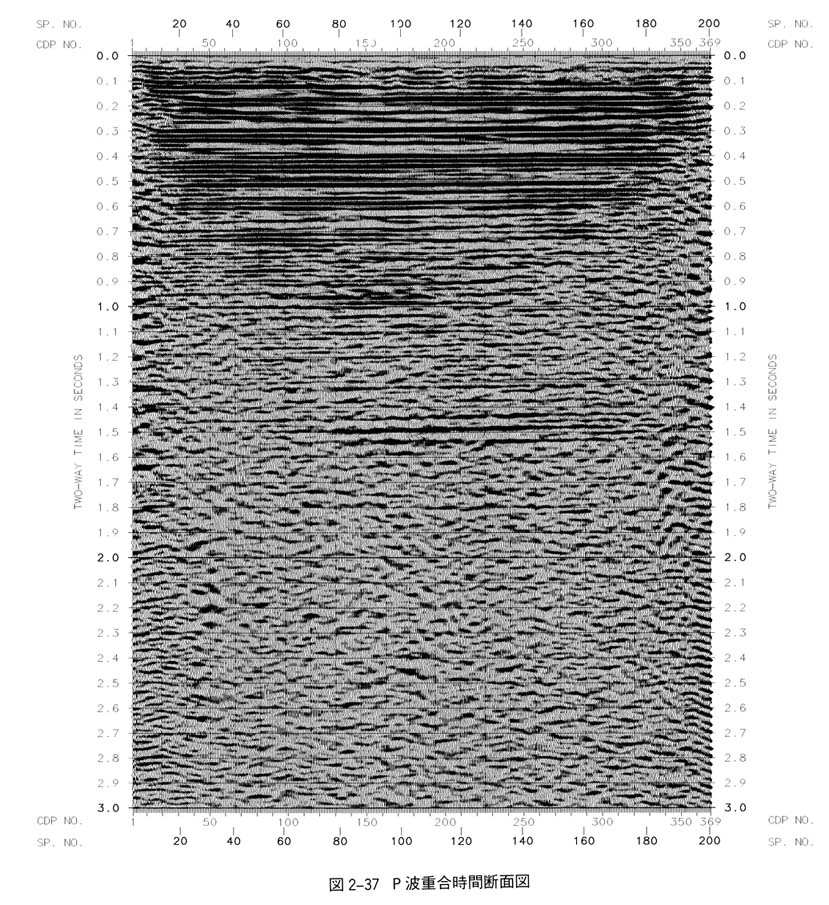

最終重合断面図を図２−３７（Ｐ波処理）・図２−３８（Ｓ波処理）に示す。
