（１） 測線測量

計画測線上に２５ｍ間隔（Ｓ波測線は５ｍ間隔）で受振点および発震点の位置を杭で表示した。杭で表示できない場合は、赤スプレーで表示した。

（２） 多角測量

市町村の公共基準点を与点とし、測線付近に結合多角測量を実施した。その後、結合多角測量で測設した多角点を与点として、放射多角測量により、受・発震点の位置を測量した。

（３） 水準測量

市町村の公共基準点を与点とし、多角測量と同時に間接水準測量を実施した。

（４） 受振点、発震点の座標および標高算出

多角測量で実施した測量成果に基づいて、各受振点の座標および標高を算出した。また、発震点についてはオフセットの指示により平行移動をして計算上で算出した。

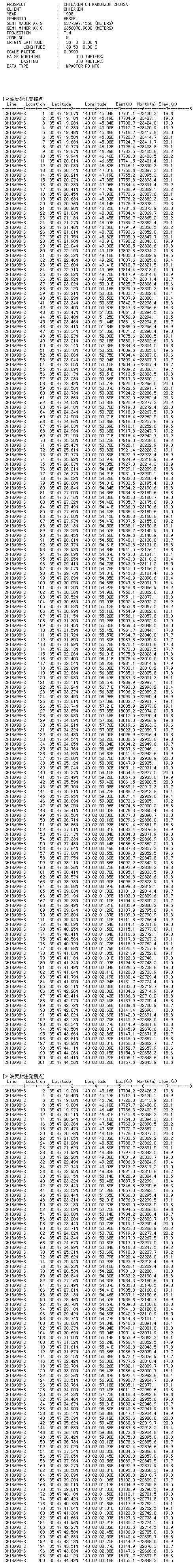

受振点・発震点の座標と標高は 表２−３（Ｐ波反射法・屈折法測線）、表２−４（Ｓ波反射法測線）に示した。

（５） 使用基準点

本作業で使用した基準点は次の通りである。

点 名

等 級

１／５万地形図

市町村名

Ｎｏ． ７９

二級基準点

東京東北部

船橋市

Ｎｏ． ８１

二級基準点

東京東北部

船橋市

Ｎｏ． ４

一級基準点

佐　倉

鎌ヶ谷市

Ｎｏ． ４７

一級基準点

東京東北部

鎌ヶ谷市

Ｎｏ． ２

二級基準点

佐　倉

沼南町

Ｎｏ． ３

二級基準点

佐　倉

白井町

Ｎｏ． ３０

二級基準点

佐　倉

白井町

Ｎｏ． ４４

二級基準点

佐　倉

白井町

Ｎｏ． ３１

二級基準点

龍ヶ崎

我孫子市

Ｎｏ．１３６

二級基準点

龍ヶ崎

我孫子市

（６） 測地諸元

本作業で使用した測地諸元は次のとおりである。

準拠楕円体

ＢＥＳＳＥＬ

長半径

６，３７７，３９７．１５５ｍ

短半径

６，３５６，０７８．９６３ｍ

投影法

Ｔ．Ｍ．図法 ９系

座標原点　緯度

３６° ０' ０" Ｎ

座標原点　経度

１３９°５０' ０" Ｅ

縮尺係数

０．９９９９

北方加数

０．０ｍ

東方加数

０．０ｍ
