インパクターの発震は、シリンダーを左右に傾斜させ、それぞれの方向で５回ずつ発震し足し合わせた記録を記録している。この際、シリンダーの傾斜はインパクターの車体に対する左右ではなく、測線に対するシリンダーの傾斜が南東（南〜東）、北西（北〜南）の順になるように発震を行なっている。これを「右打ち」「左打ち」と呼ぶことにする。

現地調査の作業状況については、付録１の現場写真を参照。

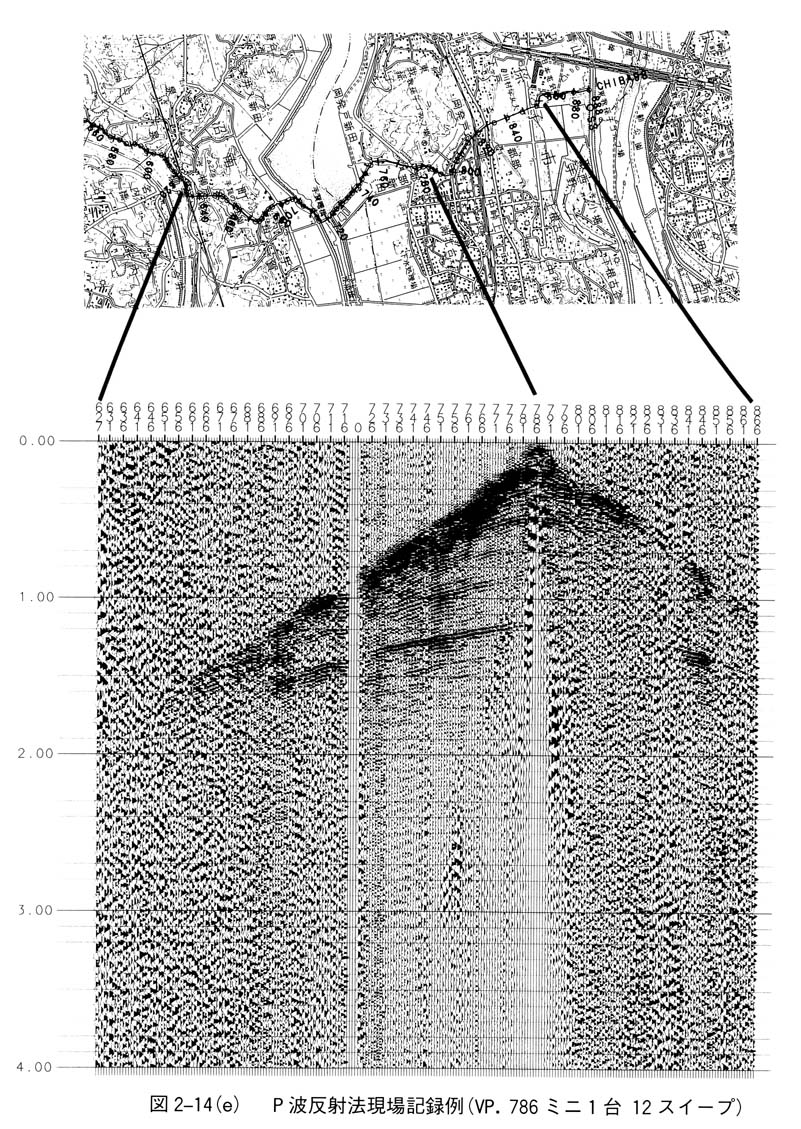

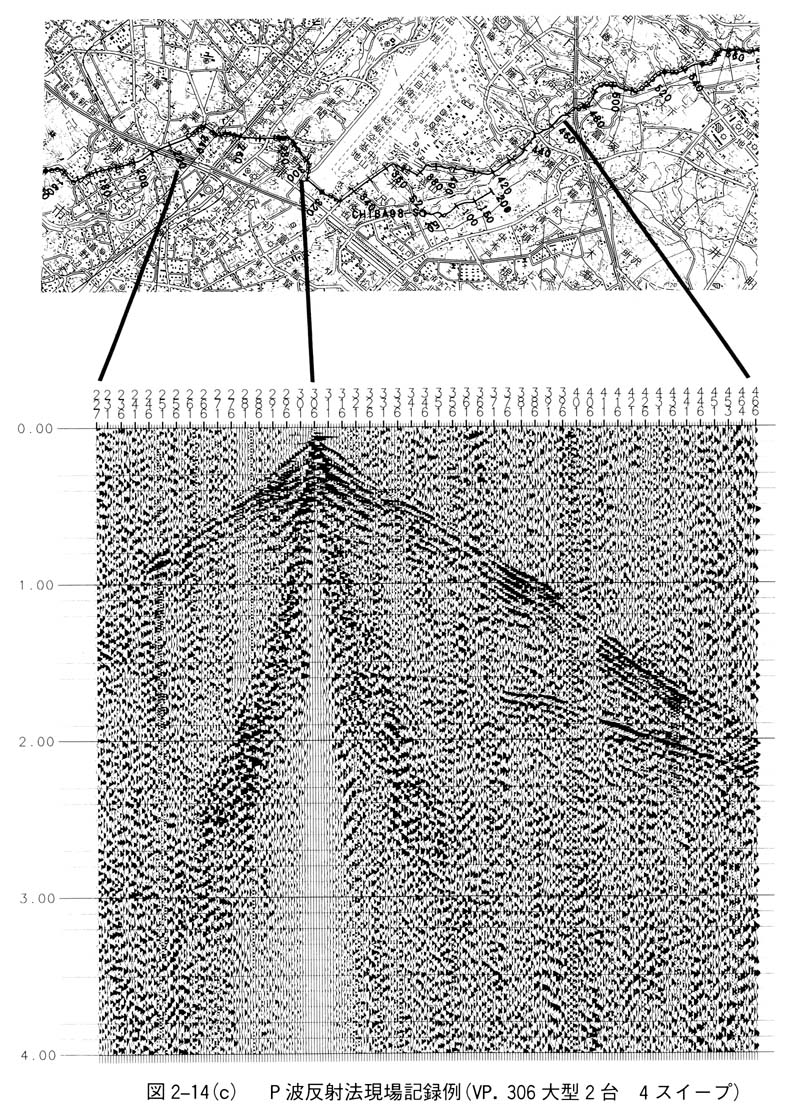

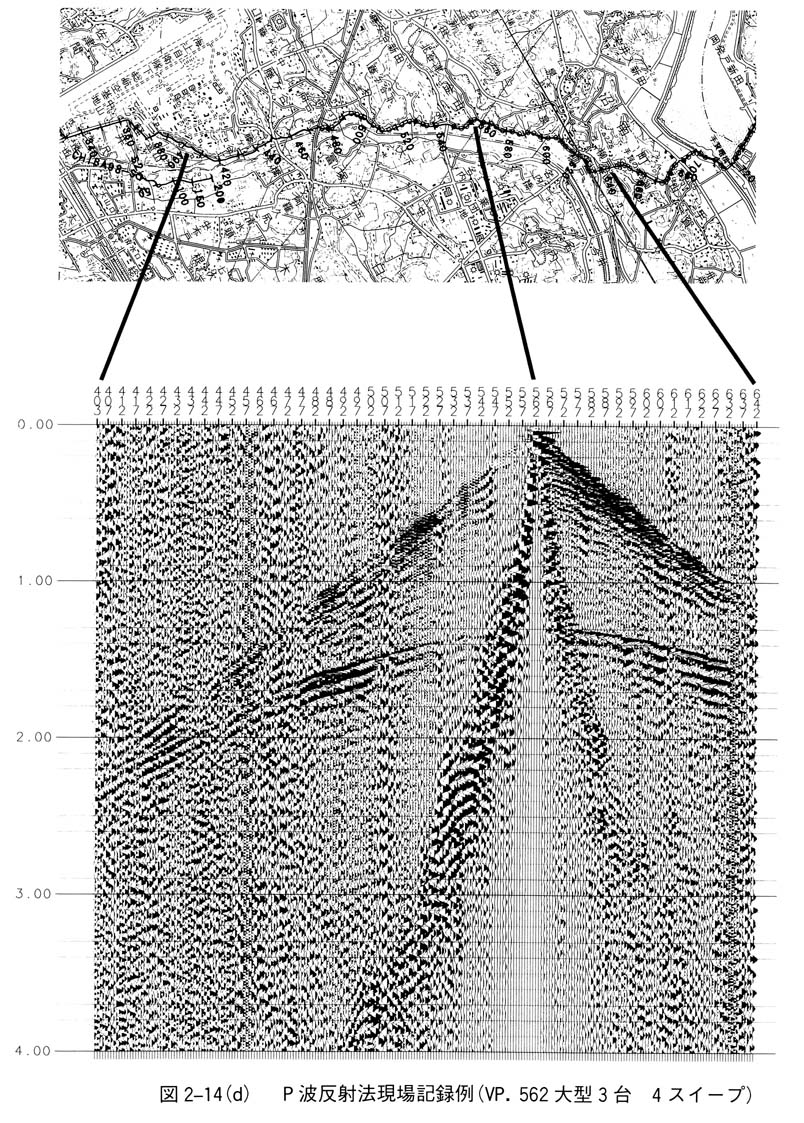

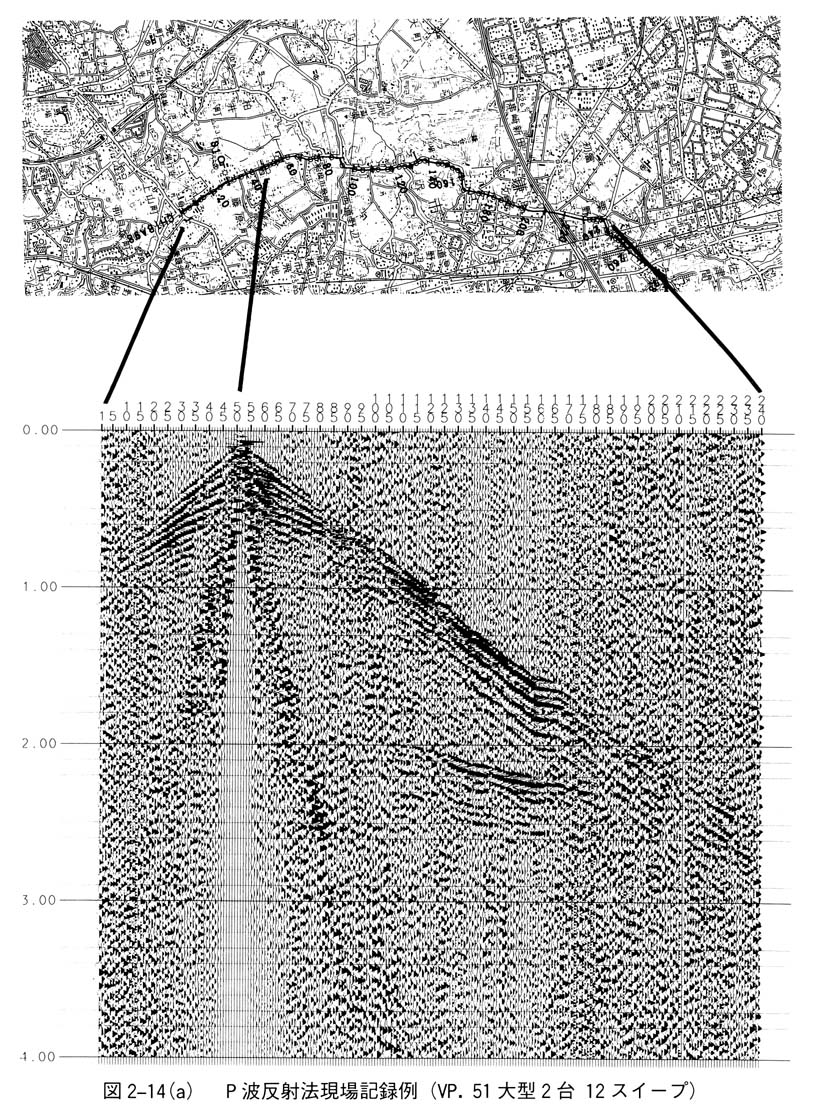

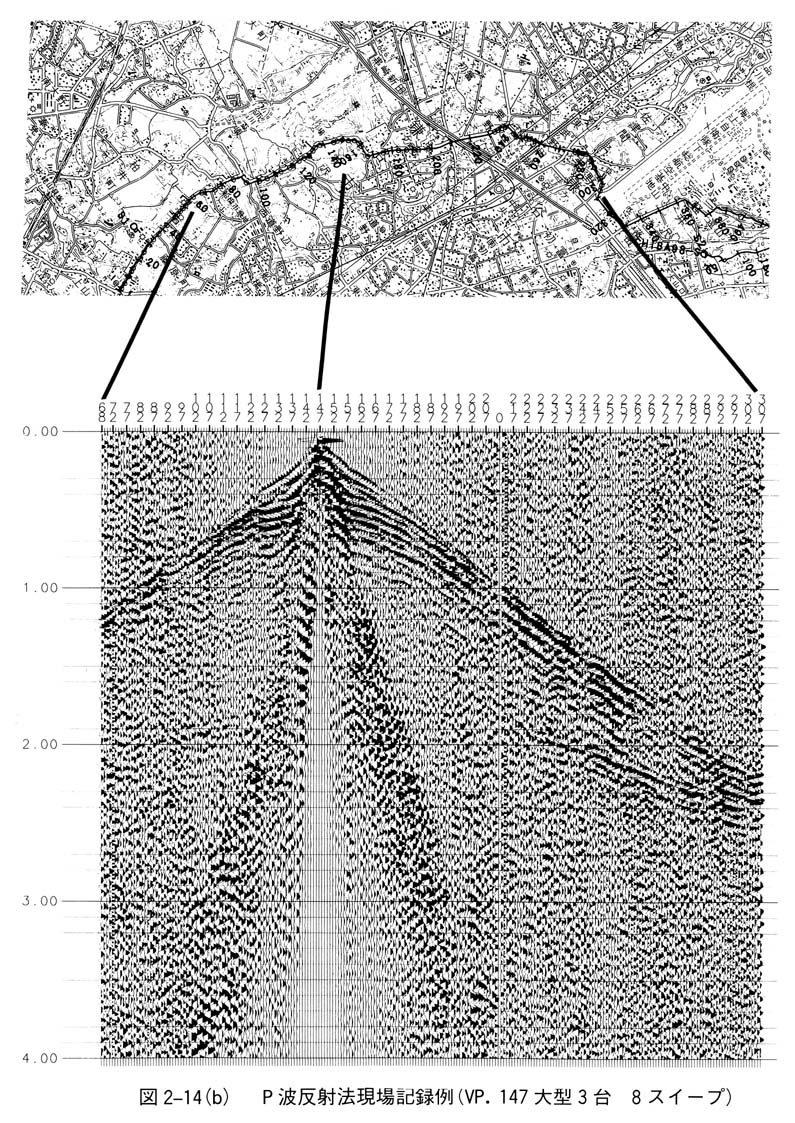

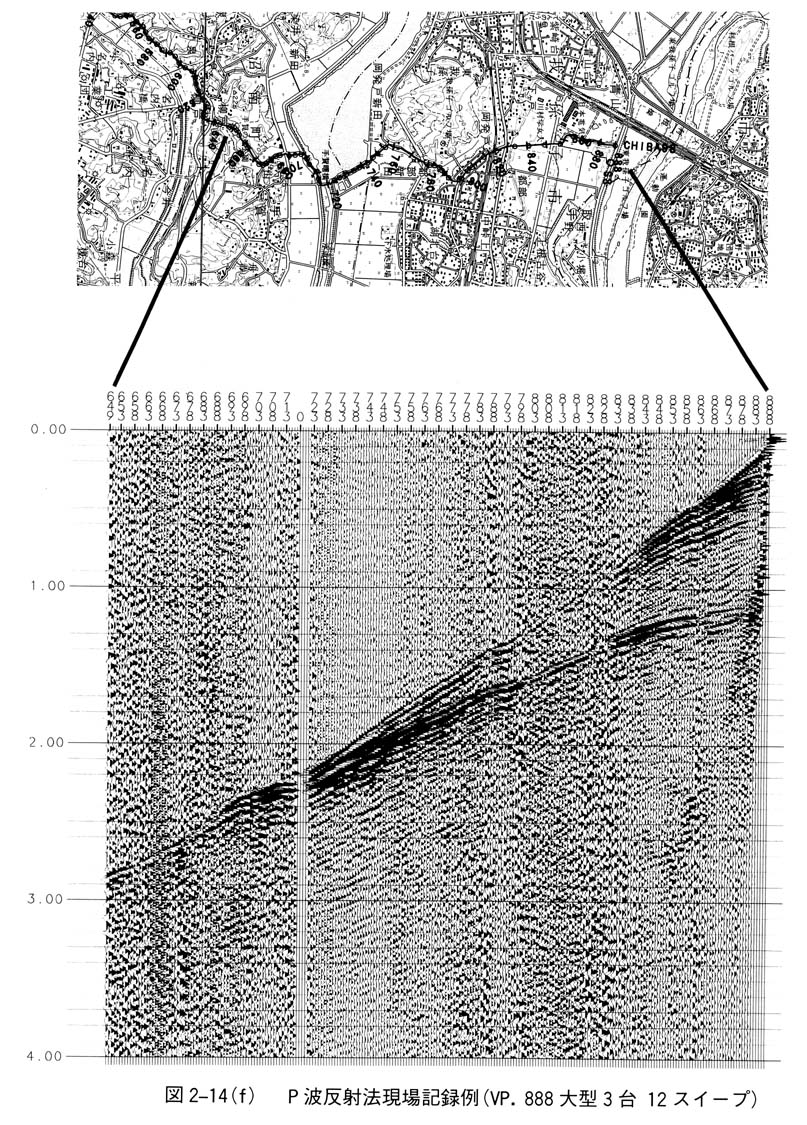

図２−１４−１、図２−１４−２、図２−１４−３、図２−１４−４、図２−１４−５、図２−１４−６ にＰ波反射法の現場記録例を示した。各図は、１発震点に対して、地表の２４０受振点で観測した記録であり、横軸は受振点の番号、縦軸は時間となっている。参考のために各図の上部に測線図も同時に添付した。

図２−１５−１、図２−１５−２は、Ｓ波測線のインパクターの現場記録例である。（ａ）・（ｂ）は同一発震点でそれぞれ反対方向に傾斜させて発震したものであり、「右打ち」「左打ち」の記録である。

現場記録はインパクターにより取得されたが、作業の途中で委員会の見学のデモンストレーションとして、大型バイブロサイスおよびミニバイブ（Ｓ波モード）を震源とするデータが３成分受振器で取得された。

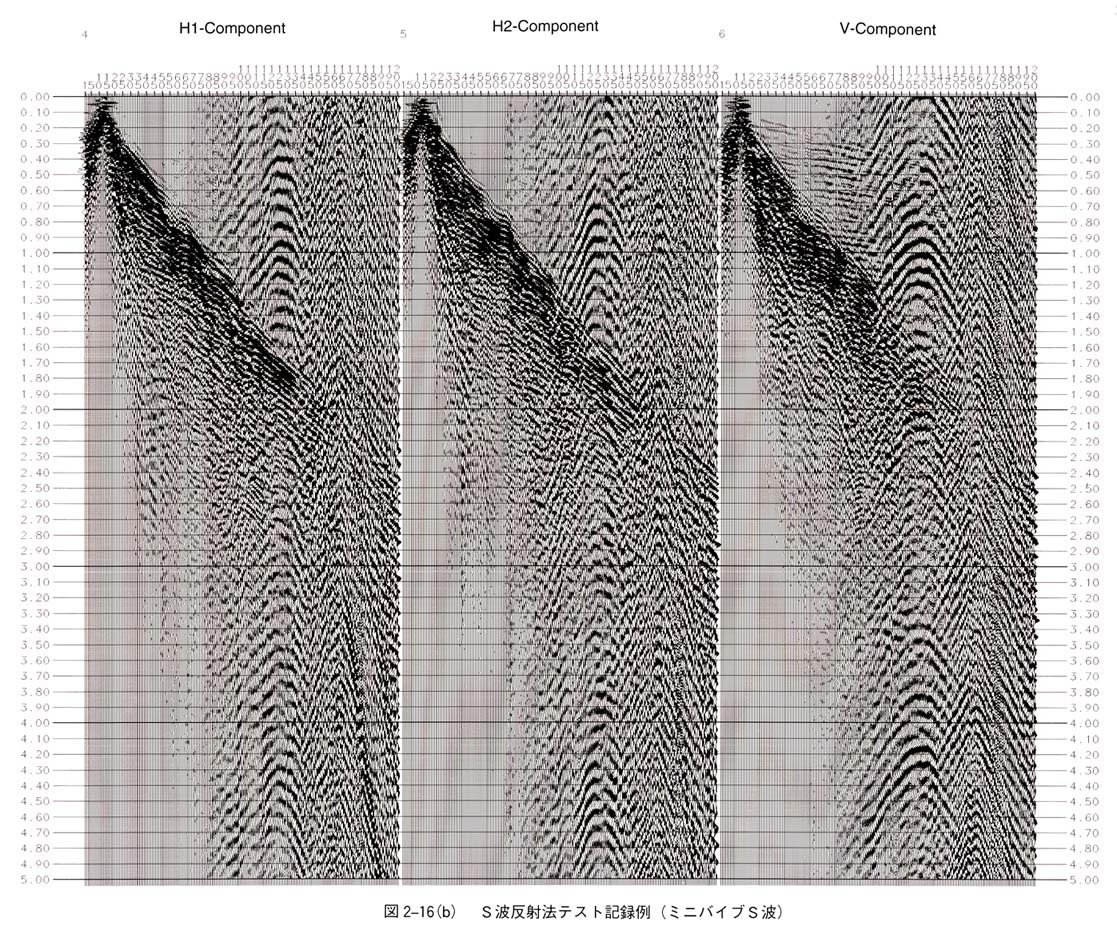

図２−１６−１は大型バイブロサイスによる記録、図２−１６−２はミニバイブによる記録である。ミニバイブを震源とする記録は、Ｐ波の影響がほとんどなく、明瞭なＳ波の反射波・屈折波を認めることができる。大型バイブロサイスによる記録では、Ｐ波のエネルギーが強いが、ミニバイブのＳ波の反射波に相当する位置に同様な波が現れており、Ｐ波から変換したＳ波の反射と考えることができる。

反射法データ取得作業の結果、次のものが得られた。

（１）現場磁気テープ（１／２ｉｎ．２４００ｆｔ．， ＳＥＧＹフォーマット） ６巻（Ｐ波測線）

現場磁気テープ（３４９０Ｅ形式， ＳＥＧＹフォーマット） ６巻（Ｓ波測線）

（２）同上データシート（Ｏｂｓｅｒｖｅｒｓ Ｒｅｐｏｒｔ） １式

（３）現場モニター記録 １式

（４）発震点・受振点座標／標高値 １式

上記（２）のデータシートは、付録２（Ｐ波反射法・屈折法測線）、付録３（Ｓ波反射法測線）に添付した。
