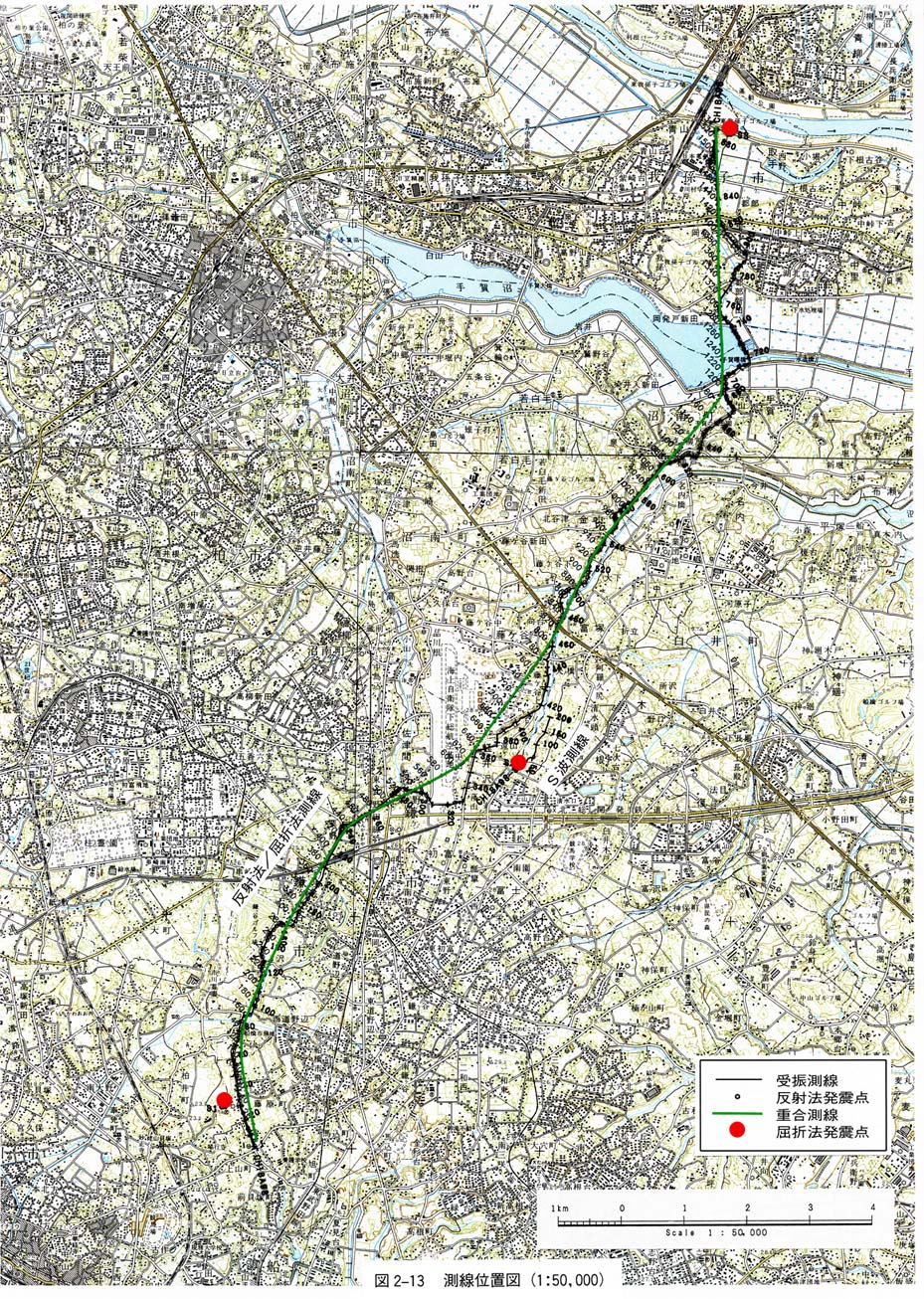

Ｐ波反射法地震探査の測線は、千葉県船橋市から鎌ヶ谷市・東葛飾郡沼南町を経て我孫子市に至る総延長約２２ｋｍの測線である。このうち、中央の約６ｋｍの部分では発震を行なっていない。当地震探査は、対象地域の先第三系基盤の構造を捉えることを主目的として実施している。

Ｐ波反射法測線は、当初計画では、船橋市藤原町から鎌ヶ谷市粟野（下総航空基地手前）に至る測線と、沼南町の国道１６号線から我孫子市の利根川の手前までの２測線からなる。実際の作業ではこの間約６ｋｍにも受振器を設置し、反射法および屈折法のデータを取得した。

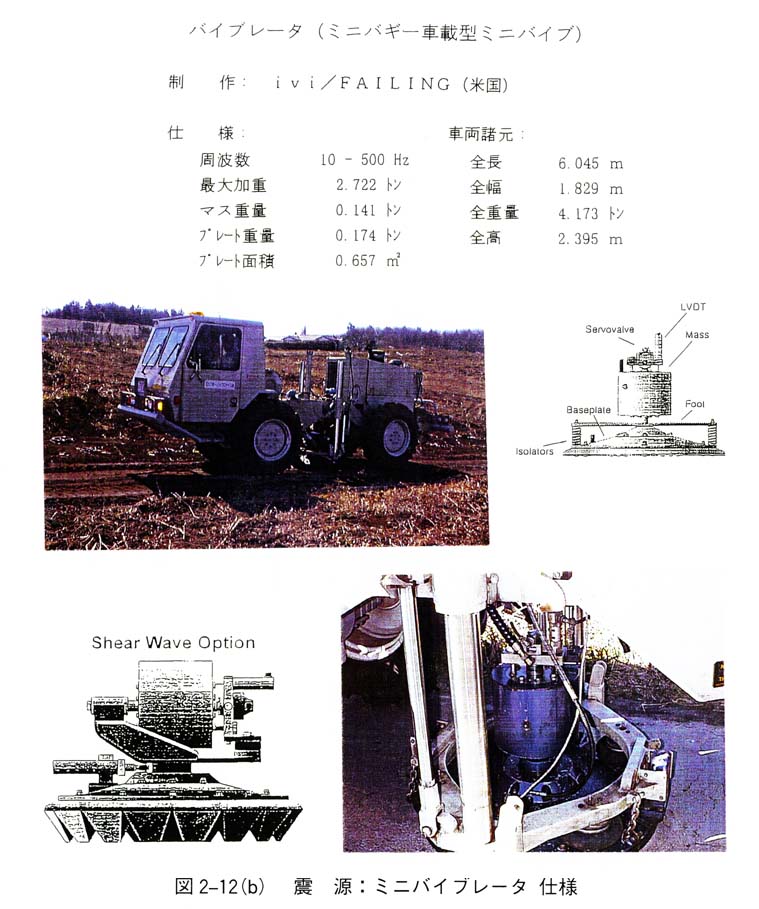

当測線では、交通のノイズが大きいことから、大型の非爆薬人工震源バイブロサイス１〜３台を震源として用いた（図２−１２−１参照）。また、一部大型バイブロサイスが進入できない区間でミニバイブを用いた（図２−１２−２参照）。

バイブロサイス調査は、受振点間隔２５ｍ、発震点間隔標準１００ｍ、２４０チャネルのＣＤＰ重合法に基づくデータ取得を行った。バイブロサイス震源は、スイープと呼ばれる２０秒程度の振動を与えてデータを取得するため、比較的車両等のノイズに対して強いという特徴がある。

測線上に設置された受振器で取得された反射波データは ＧＤＡＰＳ−３型探鉱機によって記録された（図２−１１−１ 参照）。

Ｓ波反射法地震探査は、深度およそ５００ｍまでの速度構造を解明する目的で実施した。調査測線は、Ｓ波震源により道路を損傷するおそれのない未舗装道路に限定されるため、白井町の町道１ｋｍが選ばれた。

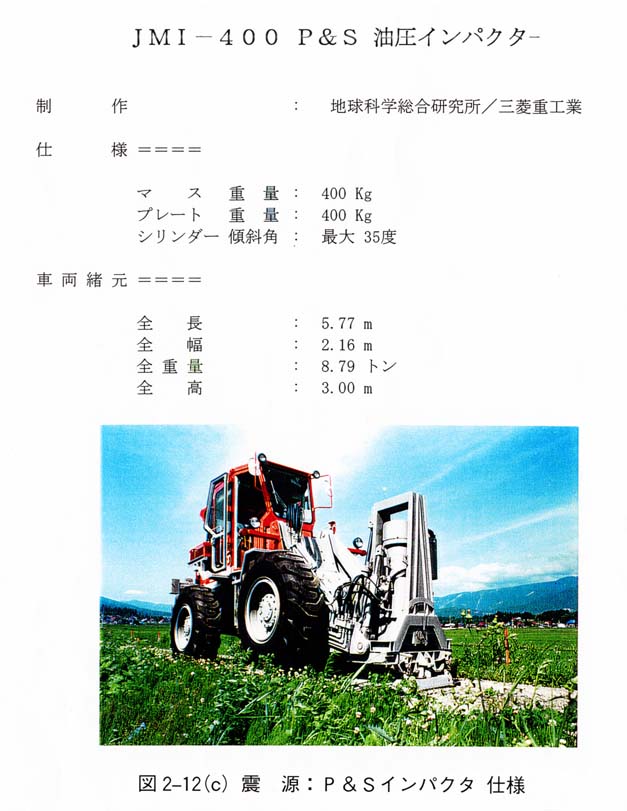

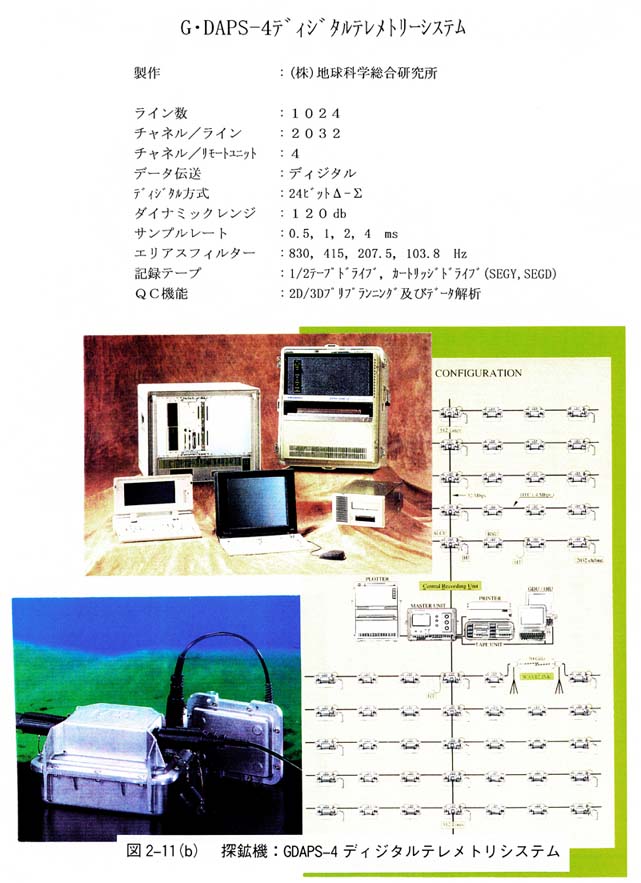

Ｓ波の震源としてＰ／Ｓ油圧インパクター（インパクター）１台を用いた（図２−１２−３ 参照）。このインパクターは、油圧シリンダを傾斜させて地面を打撃することにより、Ｐ波とＳ波の両者を同時に発生されることができる。３成分受振器によって取得されたデータはＧＤＡＰＳ−４型探鉱機によって記録された（図２−１１−２ 参照）。

３成分地震記録は図２−２６ 左側に示すような加算・減算により、Ｐ波成分・Ｓ波成分を分離して取り出すことができる。その後の処理手法は、共通反射点重合法の手順による。

本調査の測定仕様は次のとおりである。この仕様は表２−１ にもまとめて示した。

［Ｐ波反射法地震探査］

＜発震系＞

震源： バイブロサイス １〜３台

ミニバイブ １台

スイープ周波数： ８〜６０ Ｈｚ

スイープ数／発震点： ４〜１２ 回

発震点間隔： １００ ｍ（標準）

総発震点数： １５０点以上

＜受振系＞

受振器： ＳＭ−７（１０ Ｈｚ）

受振器個数／受振点： ９個

受振点間隔： ２５ ｍ

総受振点数： ８８８点

受振器総展開長： ２２．２ ｋｍ

＜記録系＞

探鉱機： ＧＤＡＰＳ−３ 一式

サンプル間隔： ４ ミリ秒

記録長： ８秒（コリレーション後）

チャネル数： ２４０チャネル

展開： １：２振り分け展開

［Ｓ反射法地震探査］

＜発震系＞

震源： Ｐ／Ｓ油圧インパクター １台

発震回数／発震点： １０ 回（Ｗｅｓｔ ５回、Ｅａｓｔ ５回）

発震点間隔： １０ ｍ

総発震点数： １００点

＜受振系＞

受振器： ＰＥ−６Ｃ， ＳＭ−４ ３Ｄ （３成分、１０ Ｈｚ）

受振器個数／受振点： ６個（ＰＥ−６Ｃ）、３個（ＳＭ−４ ３Ｄ）

受振点間隔： ５ ｍ

総受振点数： ２０１点

受振器総展開長： １．０ ｋｍ

＜記録系＞

探鉱機： ＧＤＡＰＳ−４ 一式

サンプル間隔： ２ ミリ秒

記録長： ８秒

チャネル数： ６０３（＝２０１×３）チャネル

展開 固定展開
