設定したＣＤＰの数、および最終的に処理に用いたＣＤＰの範囲は以下の通りである。表３

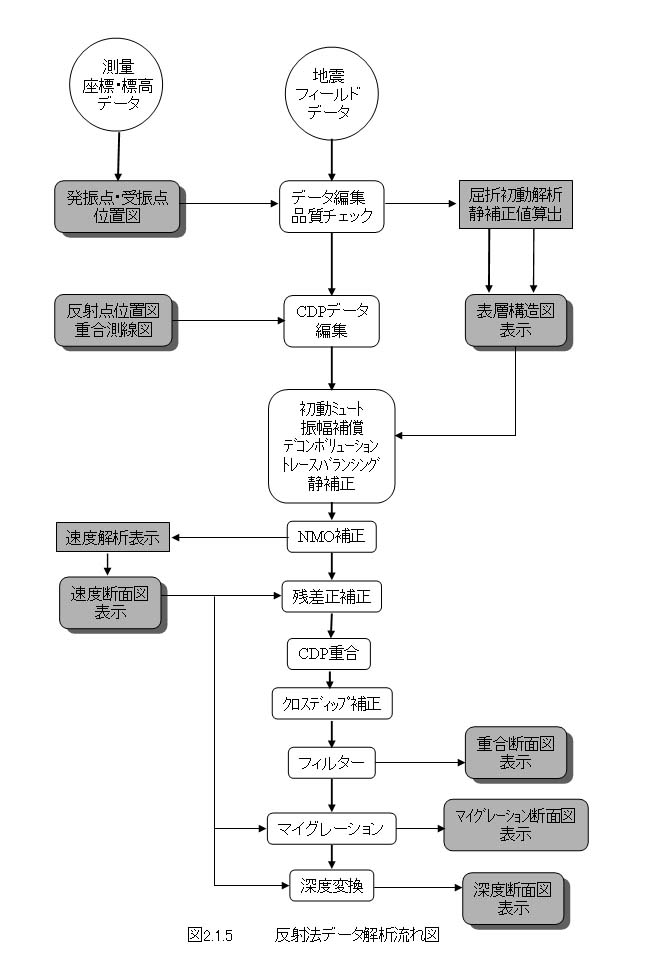

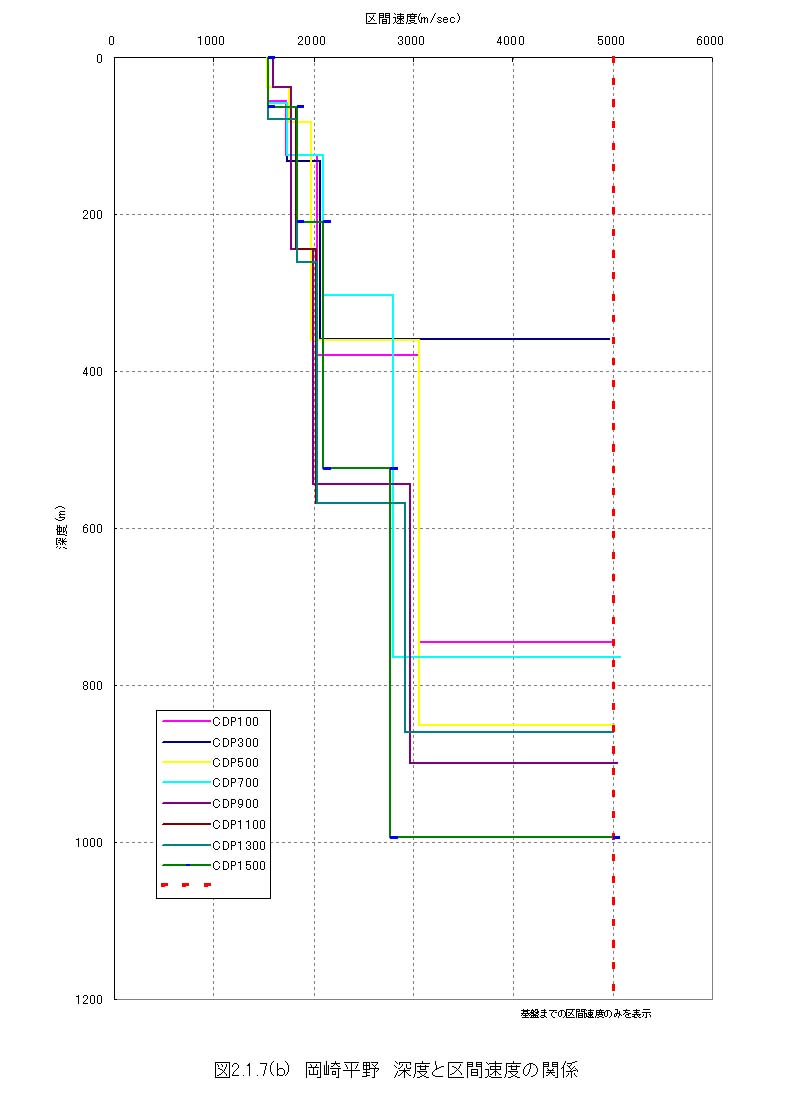

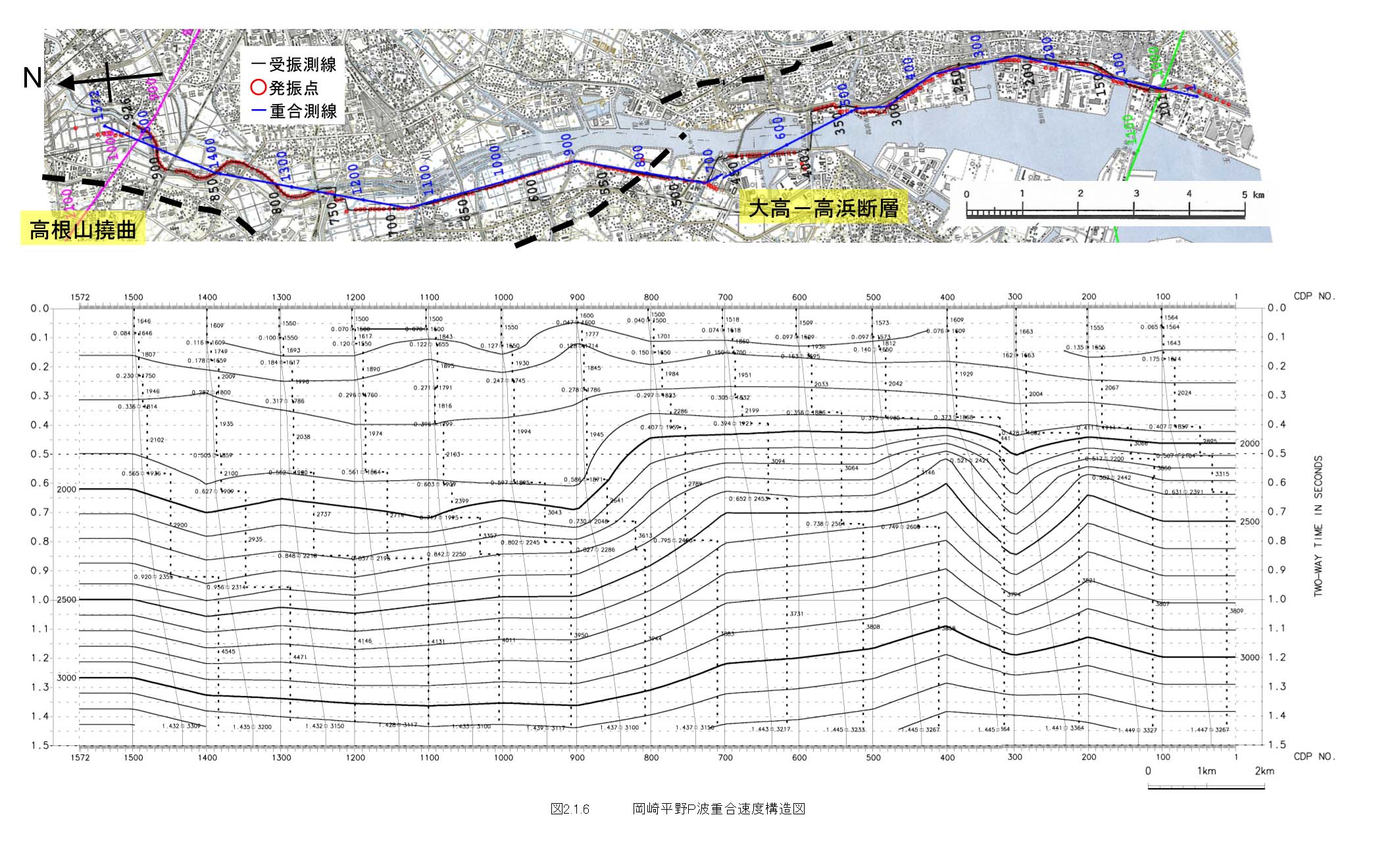

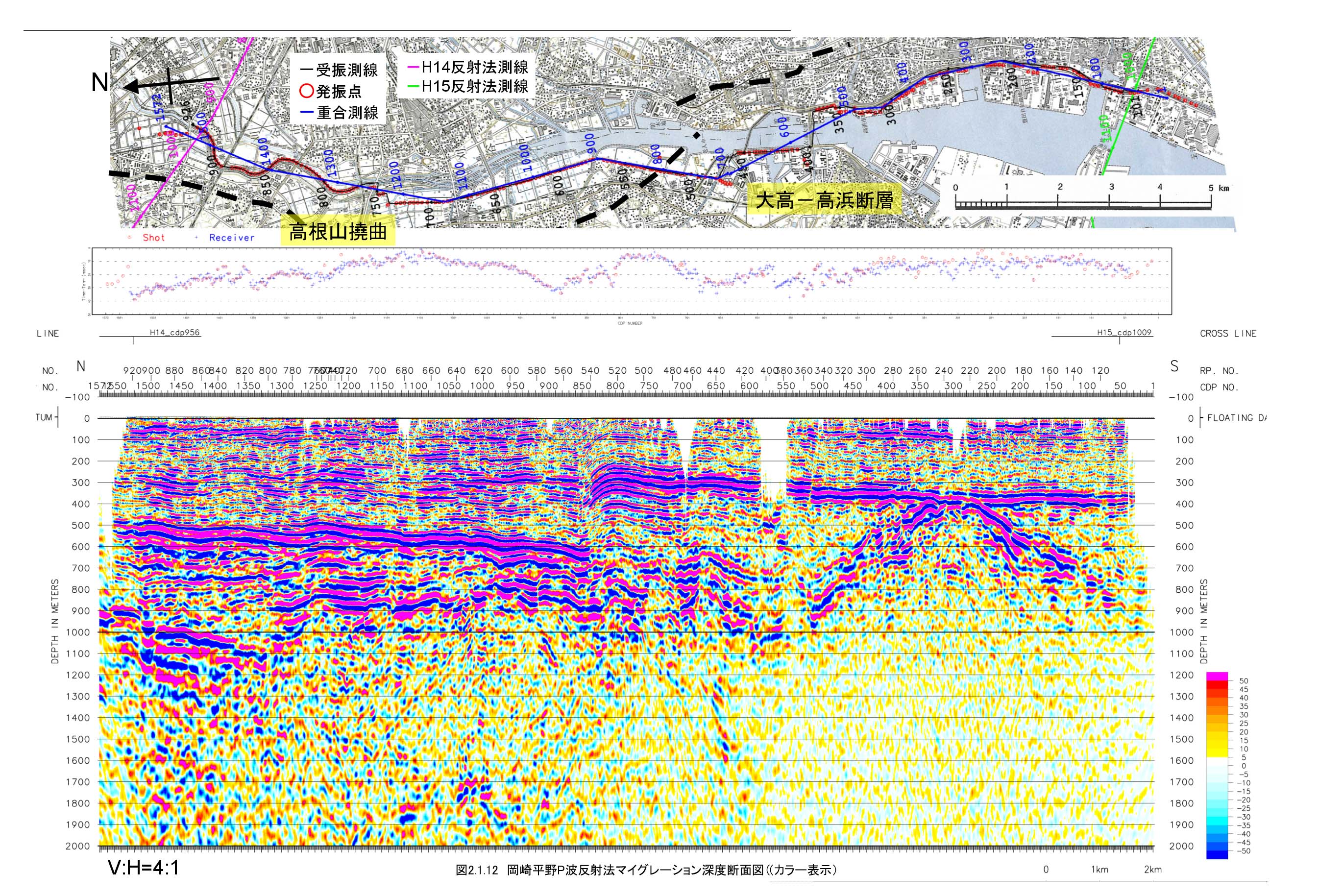

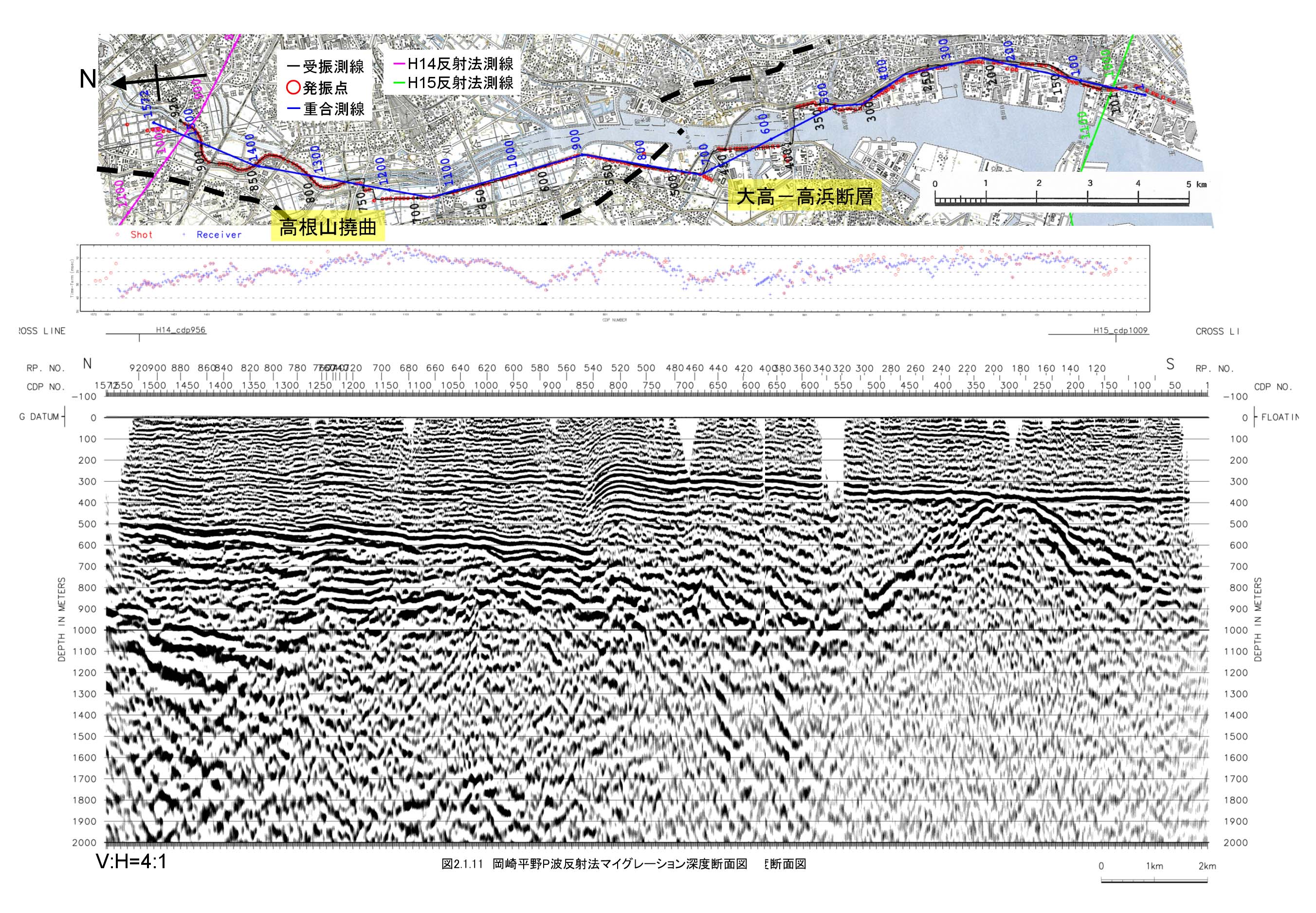

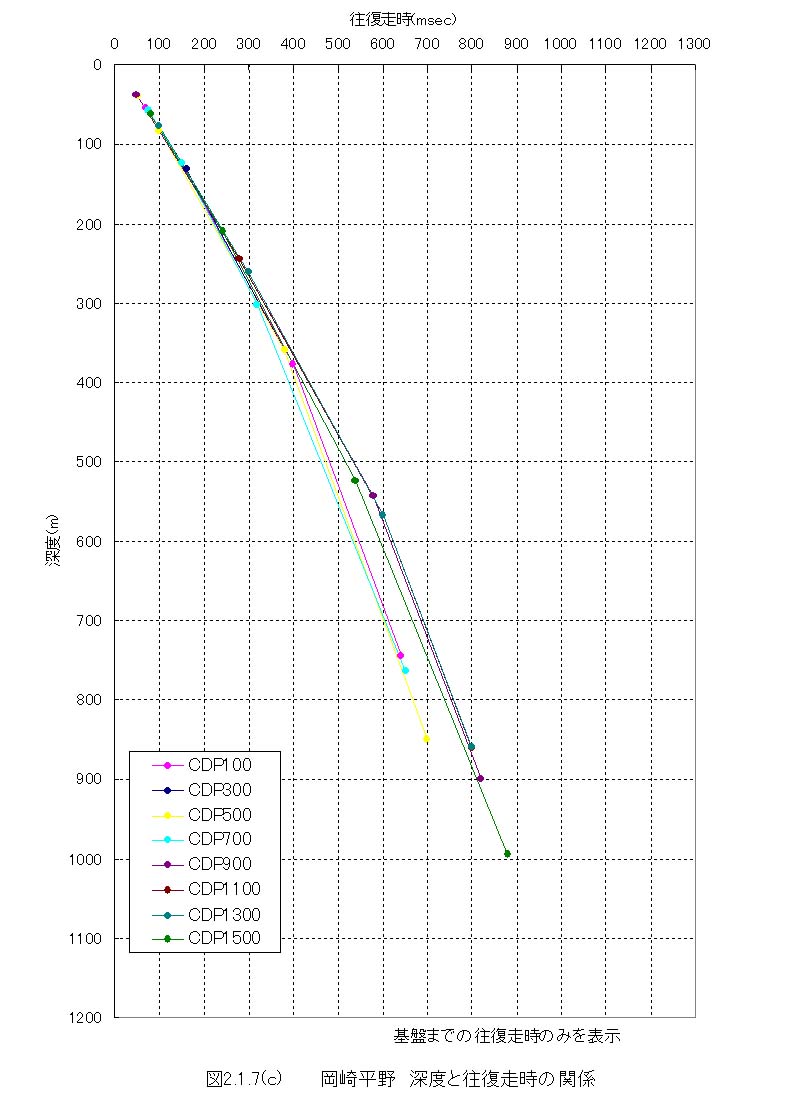

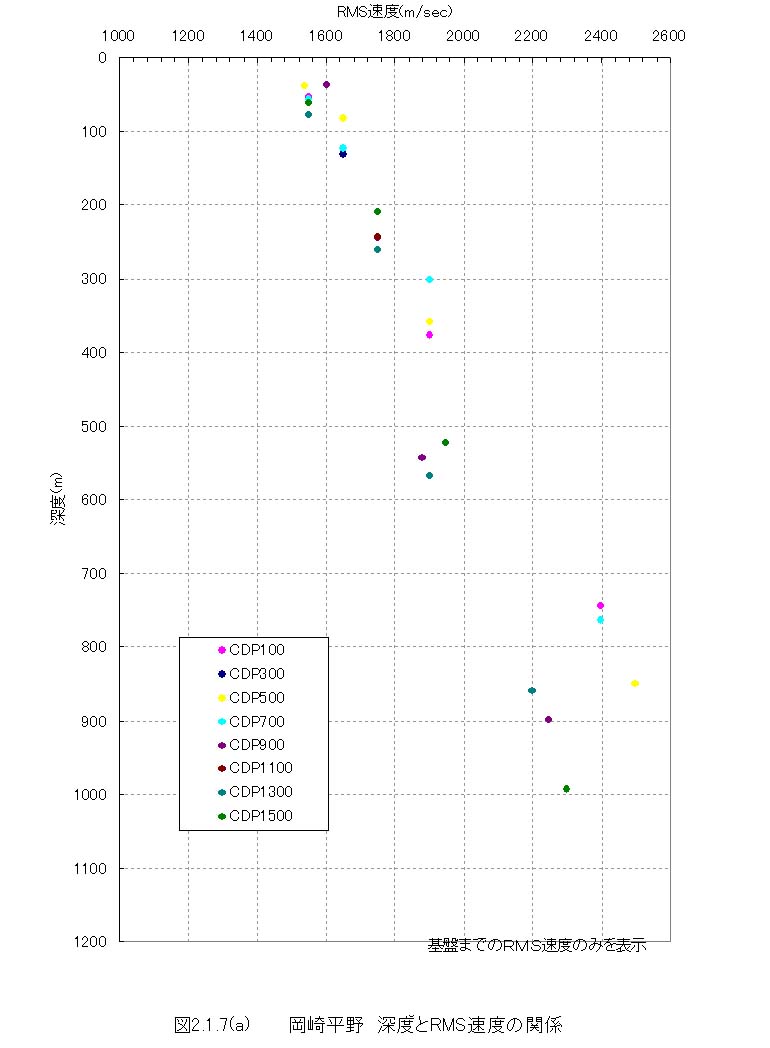

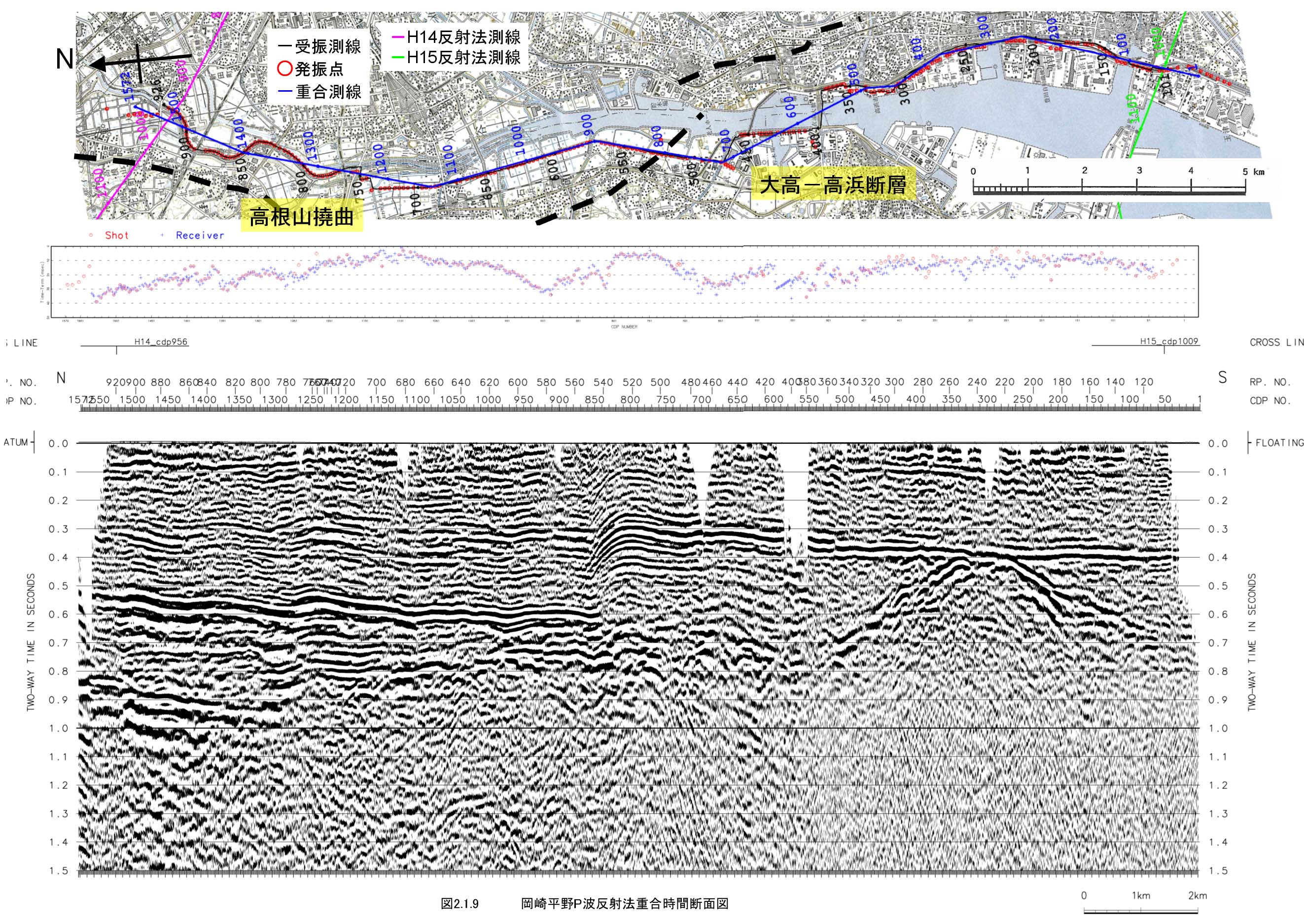

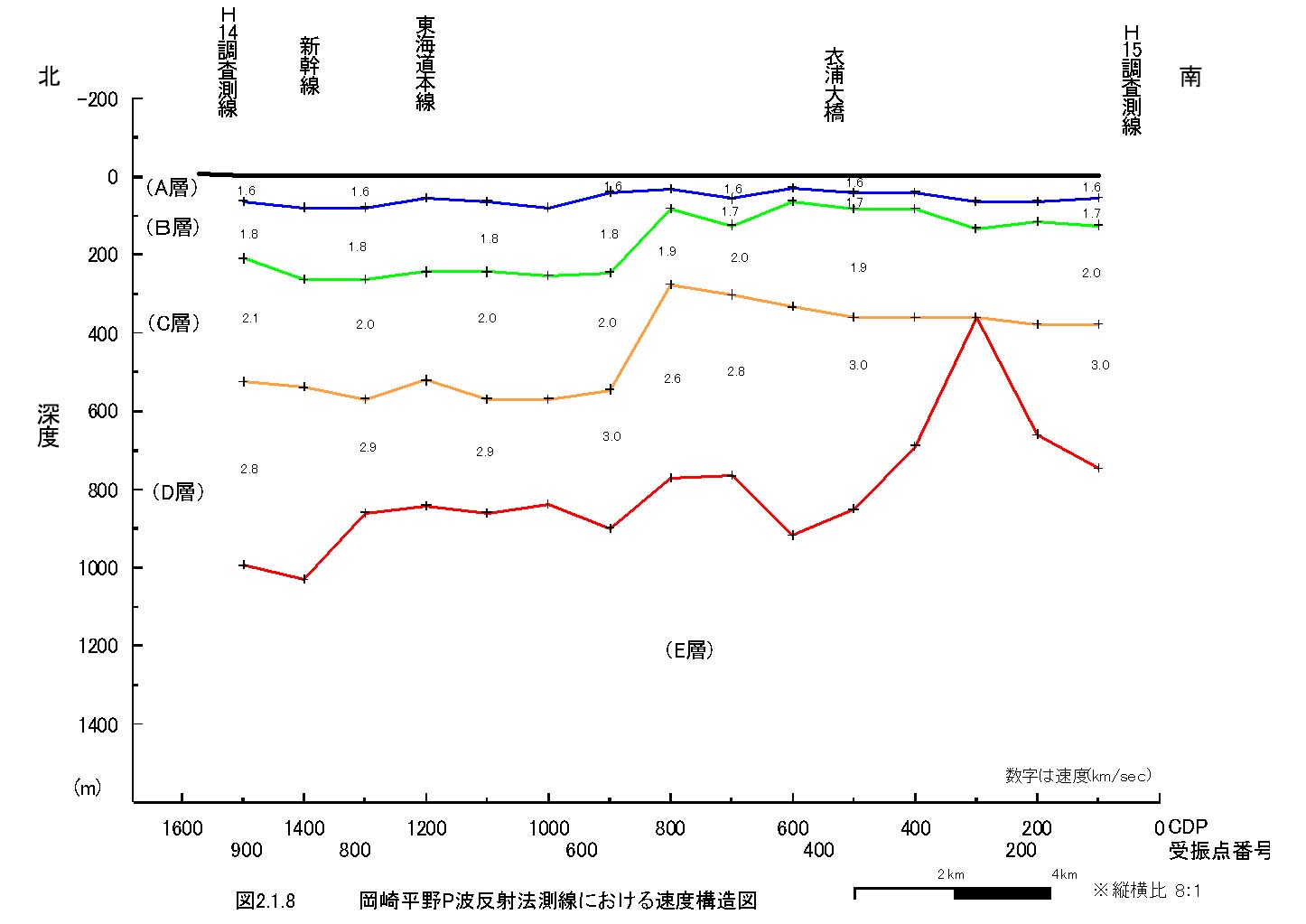

ＣＤＰ重合に用いた重合速度構造図を図２−１−６に示した。図２−１−７−１， 図２−１−７−２， 図２−１−７−３は、各ＣＤＰにおいて速度解析で求められた速度から、深度とＲＭＳ速度、深度と区間速度の関係および深度と往復走時の関係を重ね合わせて表示したものである。図２−１−７−１および図２−１−７−２については、基盤面までの情報のみを示した。また、図２−１−７−３においては、基盤の速度は屈折法から得られた速度、５０００ｍ／ｓｅｃを仮定した。図２−１−８には反射法から得られた速度構造図を示した。図２−１−９および図２−１−１０、にそれぞれ重合後の時間断面およびマイグレーション時間断面図を示す。深度変換後の記録を図２−１−１１に示す。これは縦：横比が４：１になっている。図２−１−１２は同じ記録をカラー表示したものである。
