３−１−３　岡崎平野堆積層中のＶｐおよびＶｓの関係

平成１４年度の調査では大府市北崎町農道においてＰ波およびＳ波反射法を実施した。この結果と防災科学技術研究所安城観測井でのＰＳ検層の結果から、岡崎平野においてはＶｐとＶｓの関係は、Ｖｓが約３００ｍ／ｓ以上においては、

　　　Ｖｓ＝０．６８７＊Ｖｐ−７２１　　　　　　　　　　　　　（３．１．１）

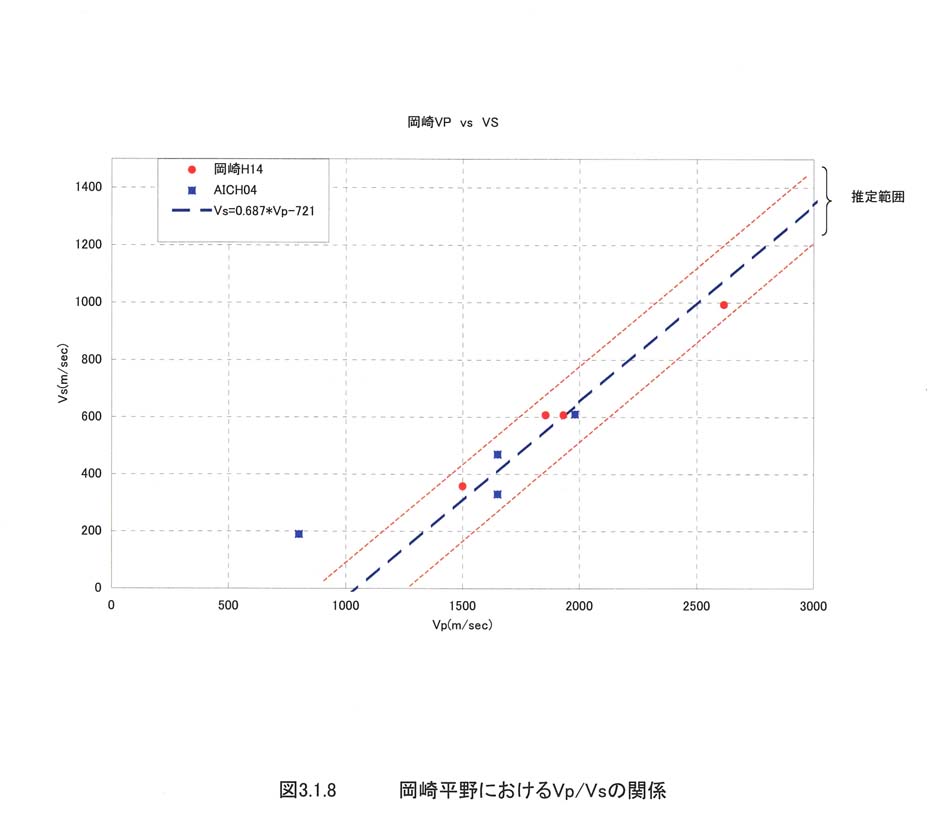

の線型関係式で近似できることが明らかになっている。（ただし、@Ｖｓが３００ｍ／ｓｅｃ以上であることおよびA推定されたＶｓは±１００ｍ／ｓｅｃ程度の推定誤差が含まれるなどの条件がある。）（図３−１−８）。

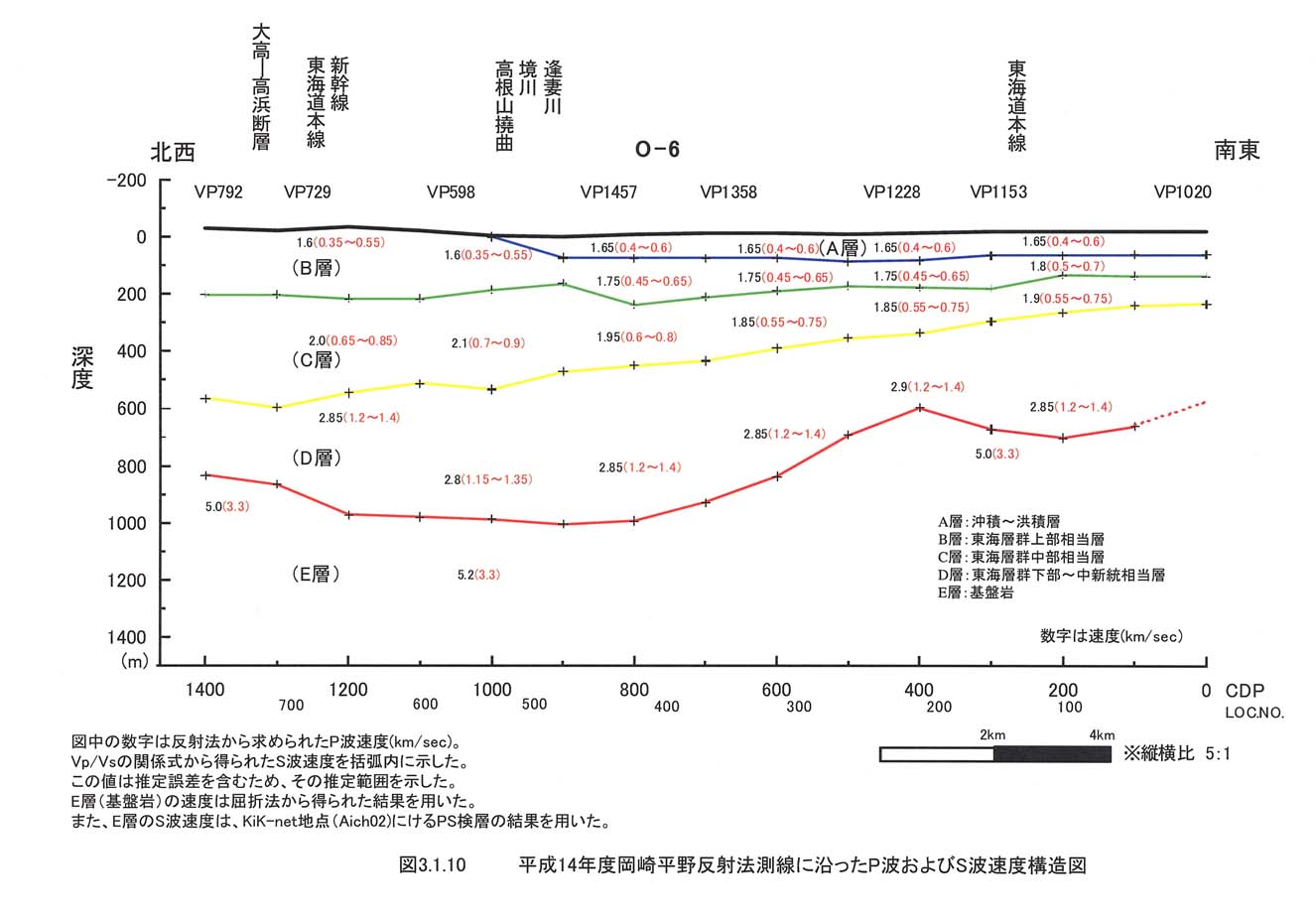

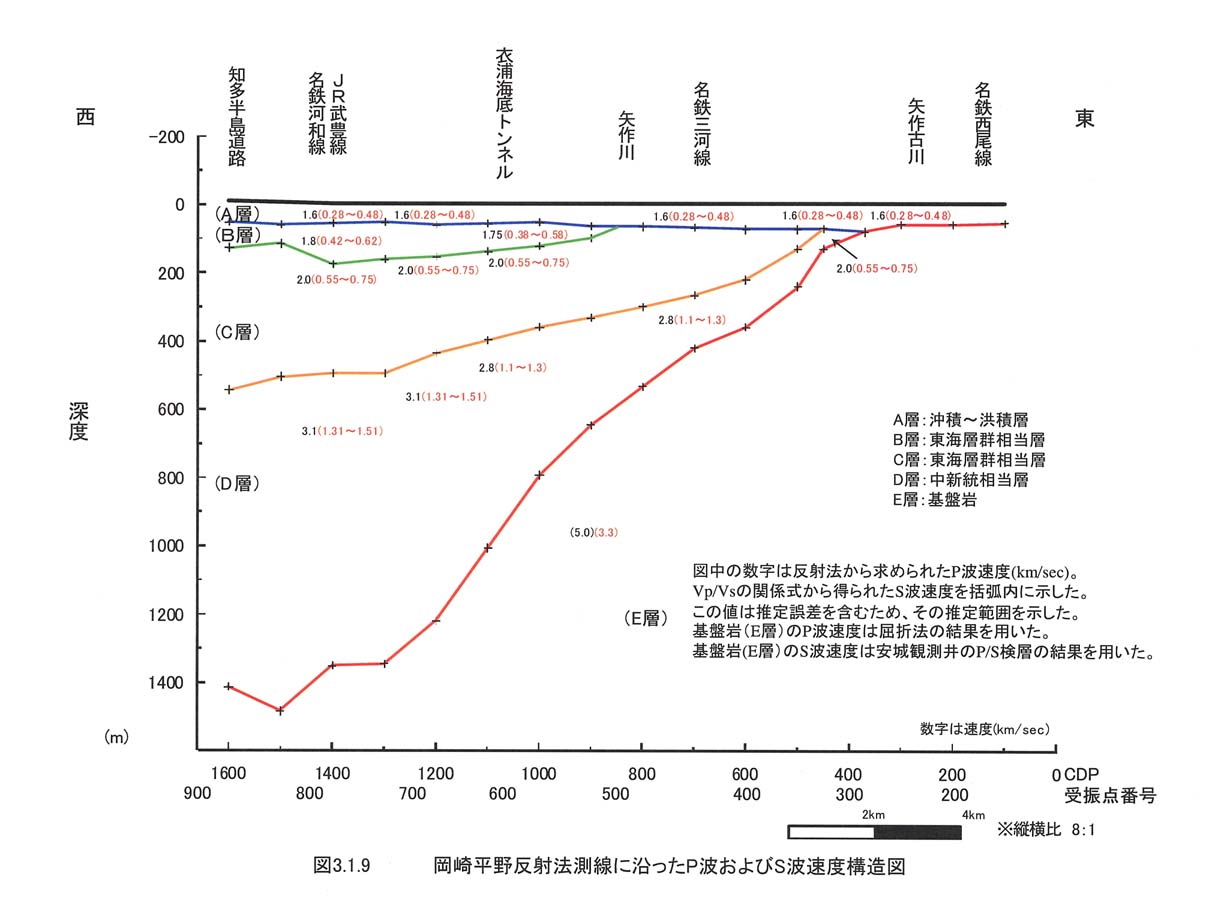

図３−１−９にはこの関係式を用いて本年度測線において得られたＰ波速度からＳ波速度を推定した結果を示した。前述のように３．１．１式を用いてＶｐから計算されるＶｓは実測値に対して±１００ｍ／ｓｅｃ程度のばらつきを有しているため、Ｓ波速度については推定範囲を示した。基盤のＰ波速度については、屈折法の結果（５．０〜５．２ｋｍ／ｓｅｃ）を、Ｓ波速度については安城観測井における結果（３．３ｋｍ／ｓｅｃ）を用いた。図３−１−１０には、平成１４年度に実施した反射法測線に沿ったＰ波速度およびＳ波速度を示した。
