設定したＣＤＰの数、および最終的に処理に用いたＣＤＰの範囲は以下の通りである。

総ＣＤＰ数 最終ＣＤＰ範囲 ＣＤＰ間隔

８８６ １ − ８８６ １２．５ ｍ

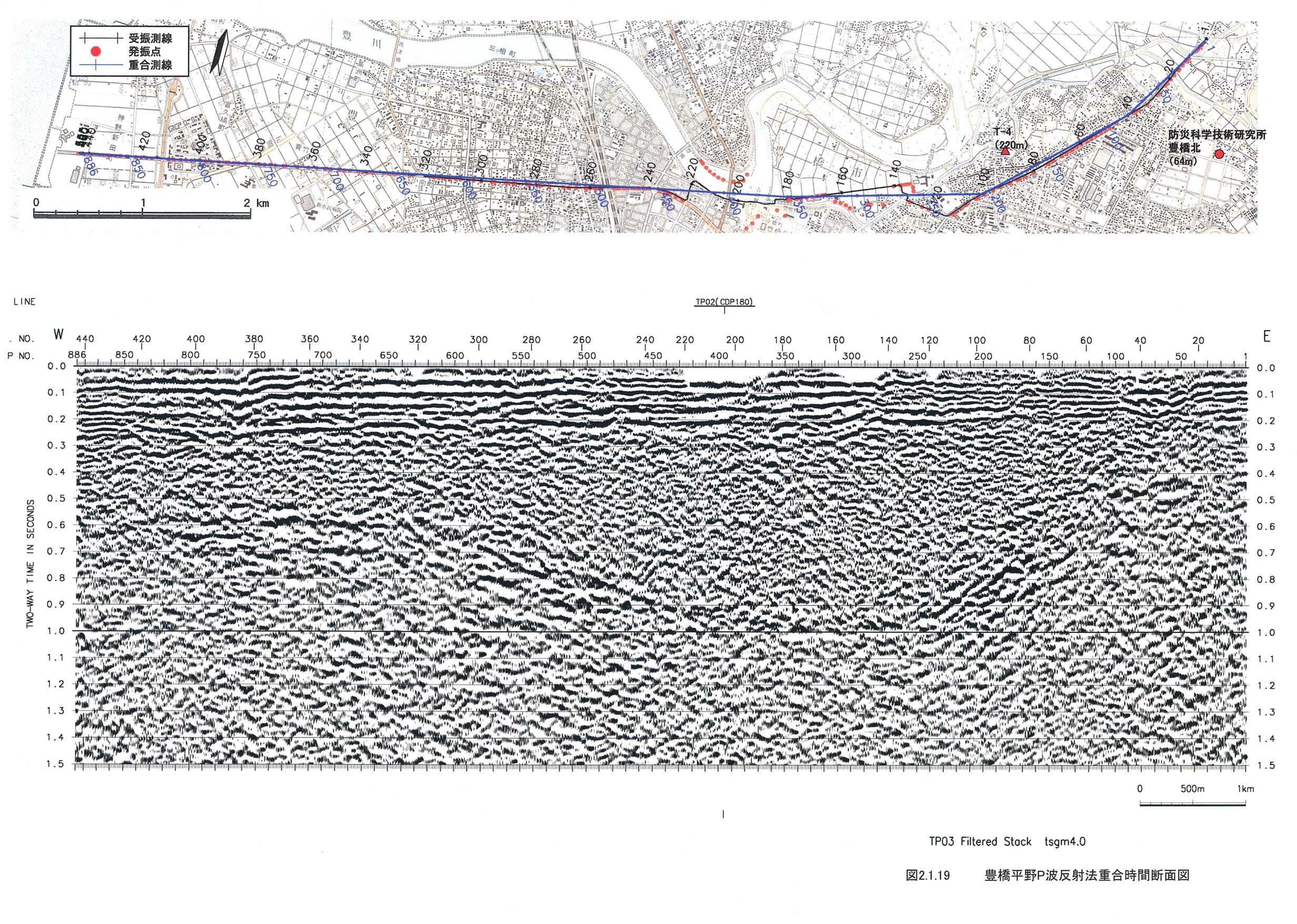

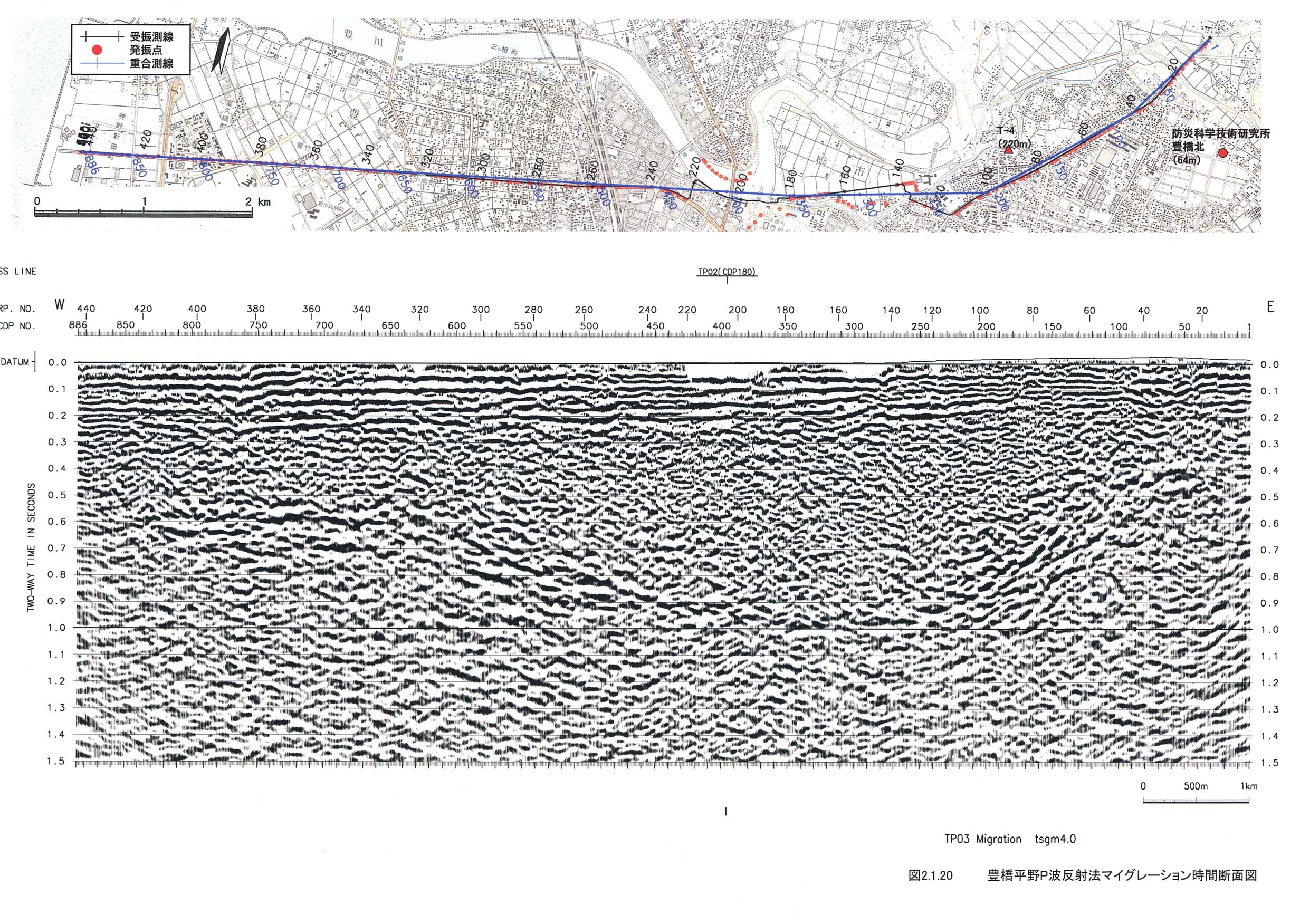

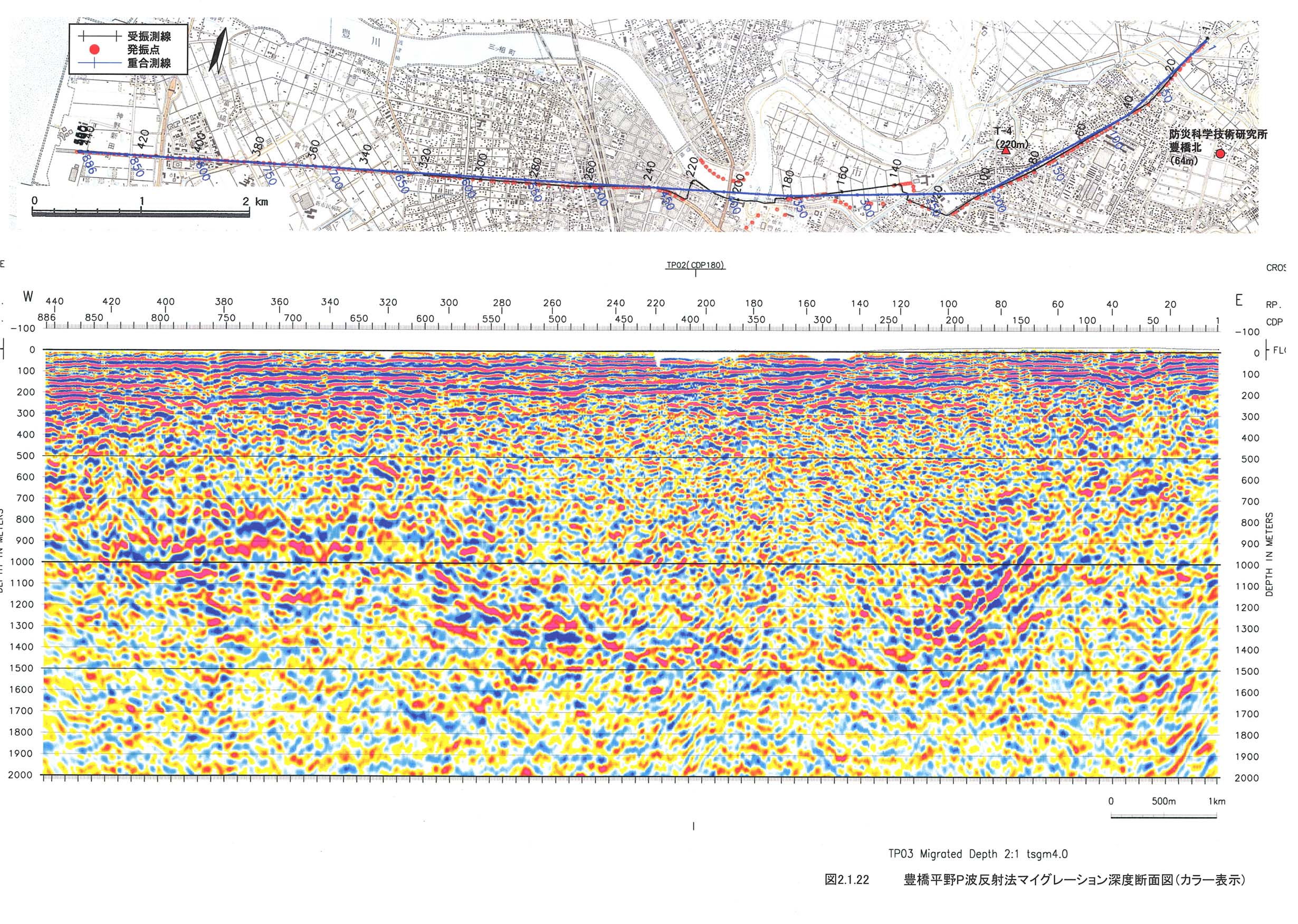

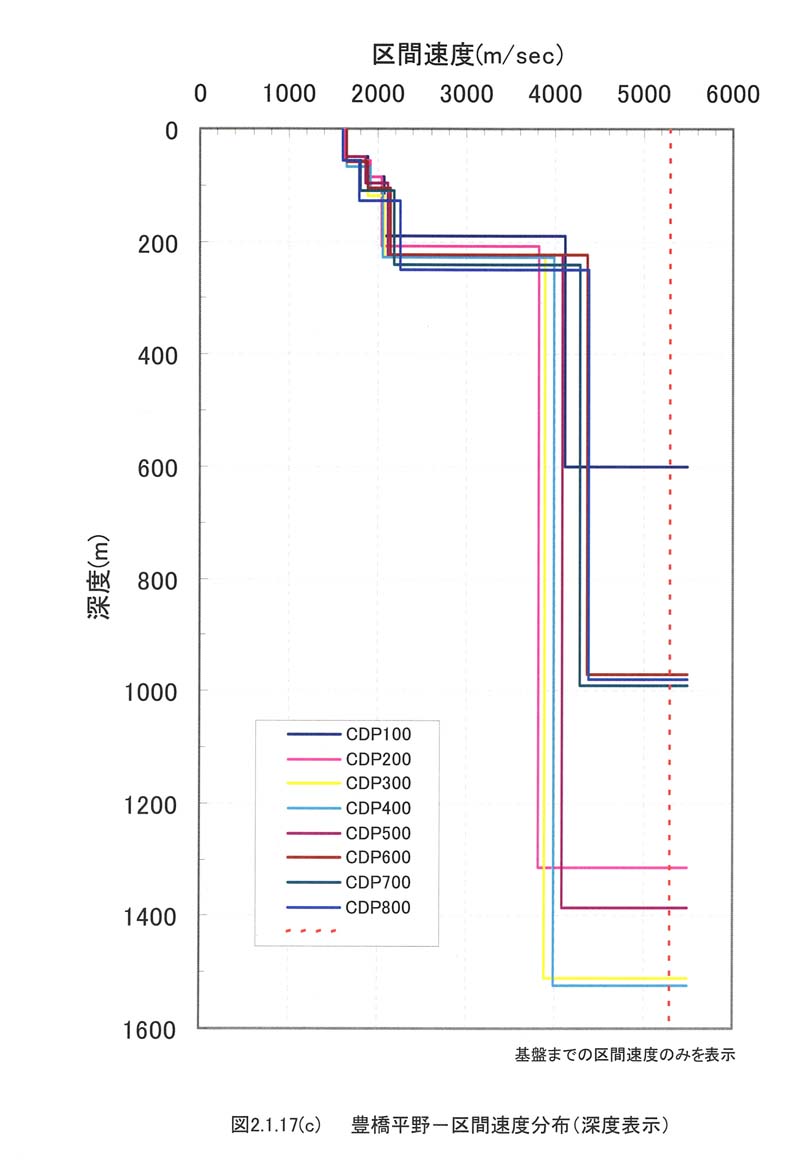

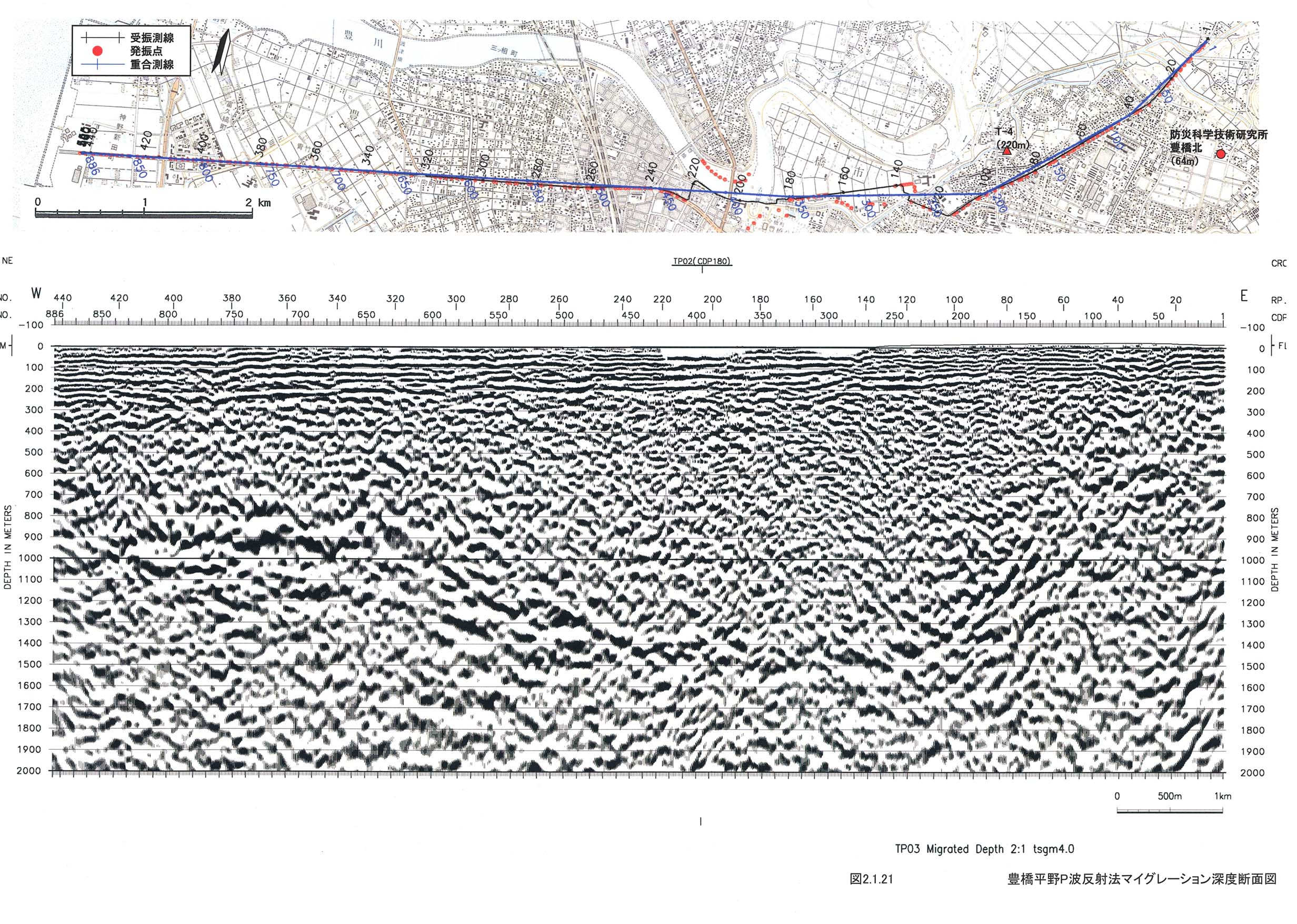

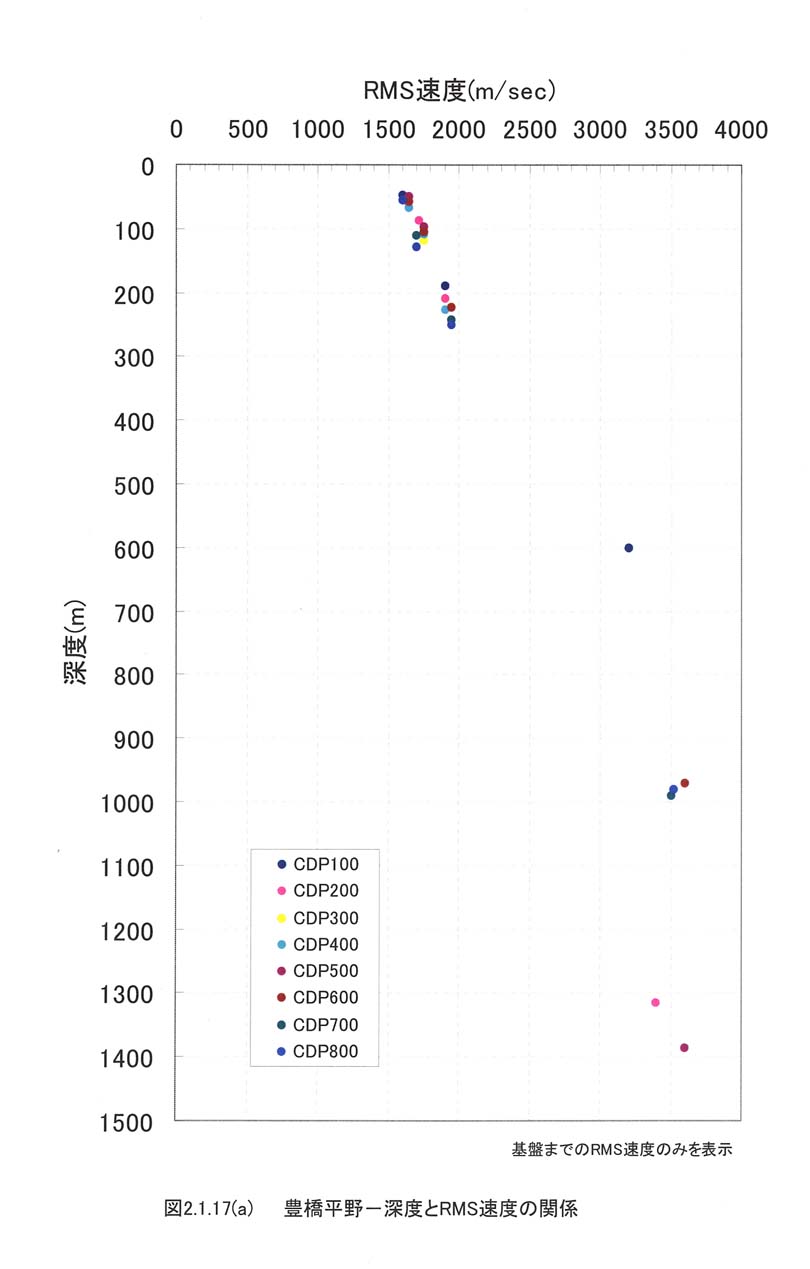

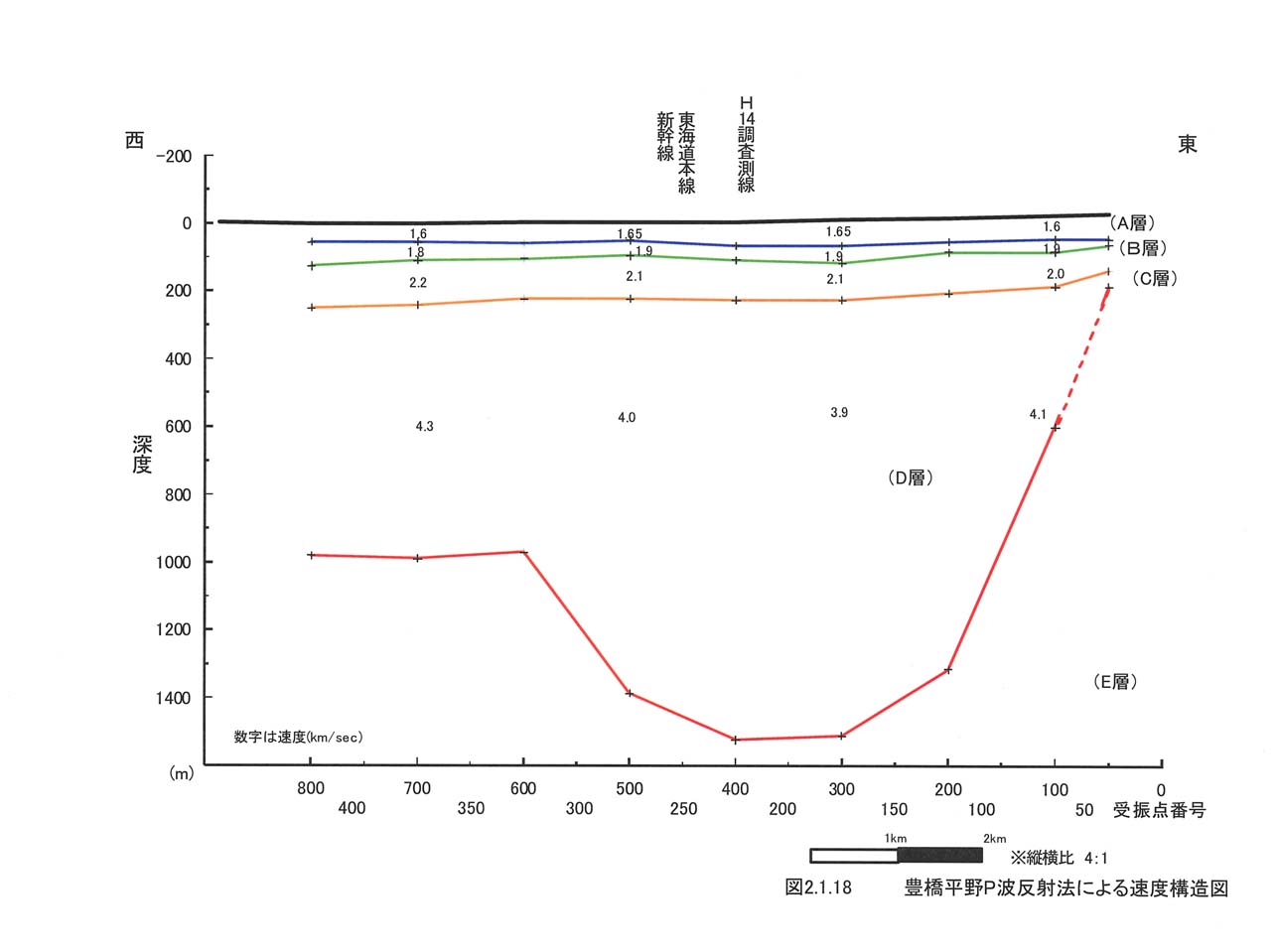

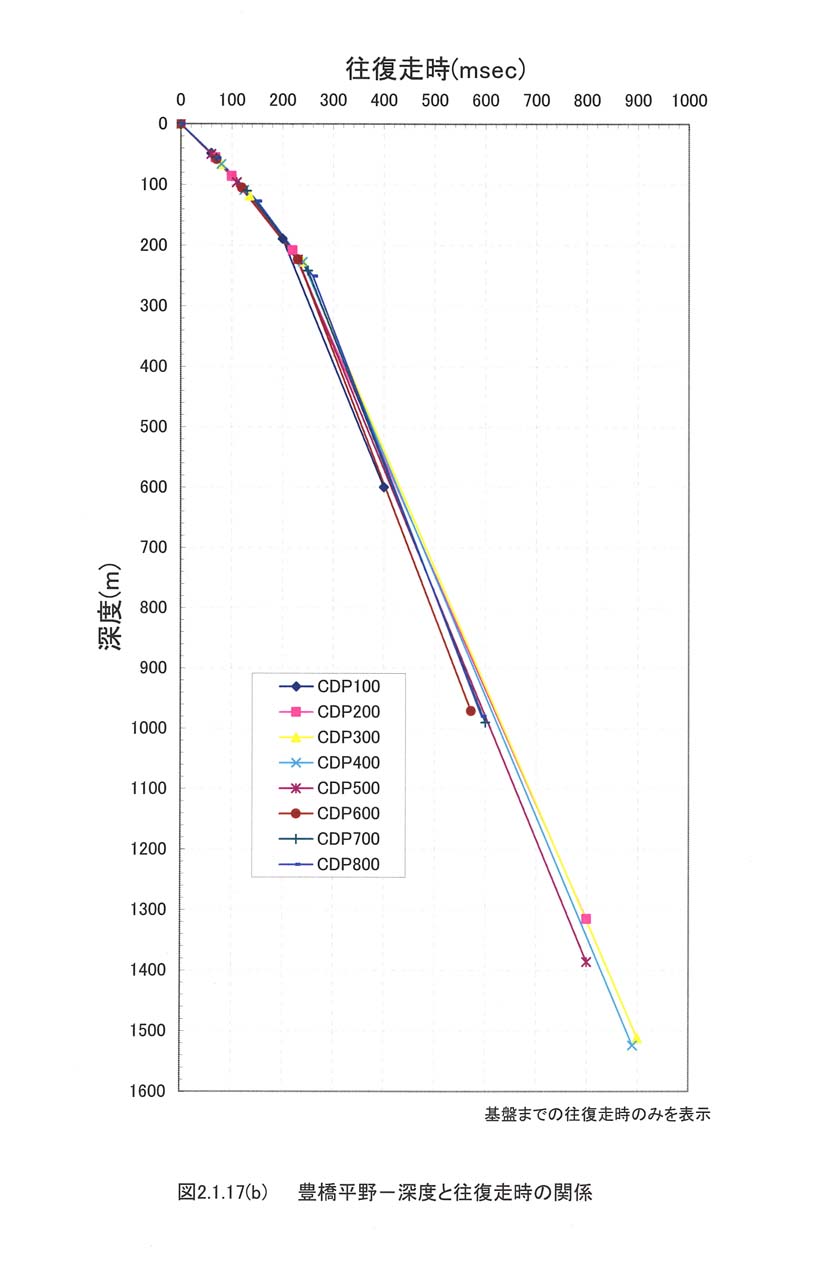

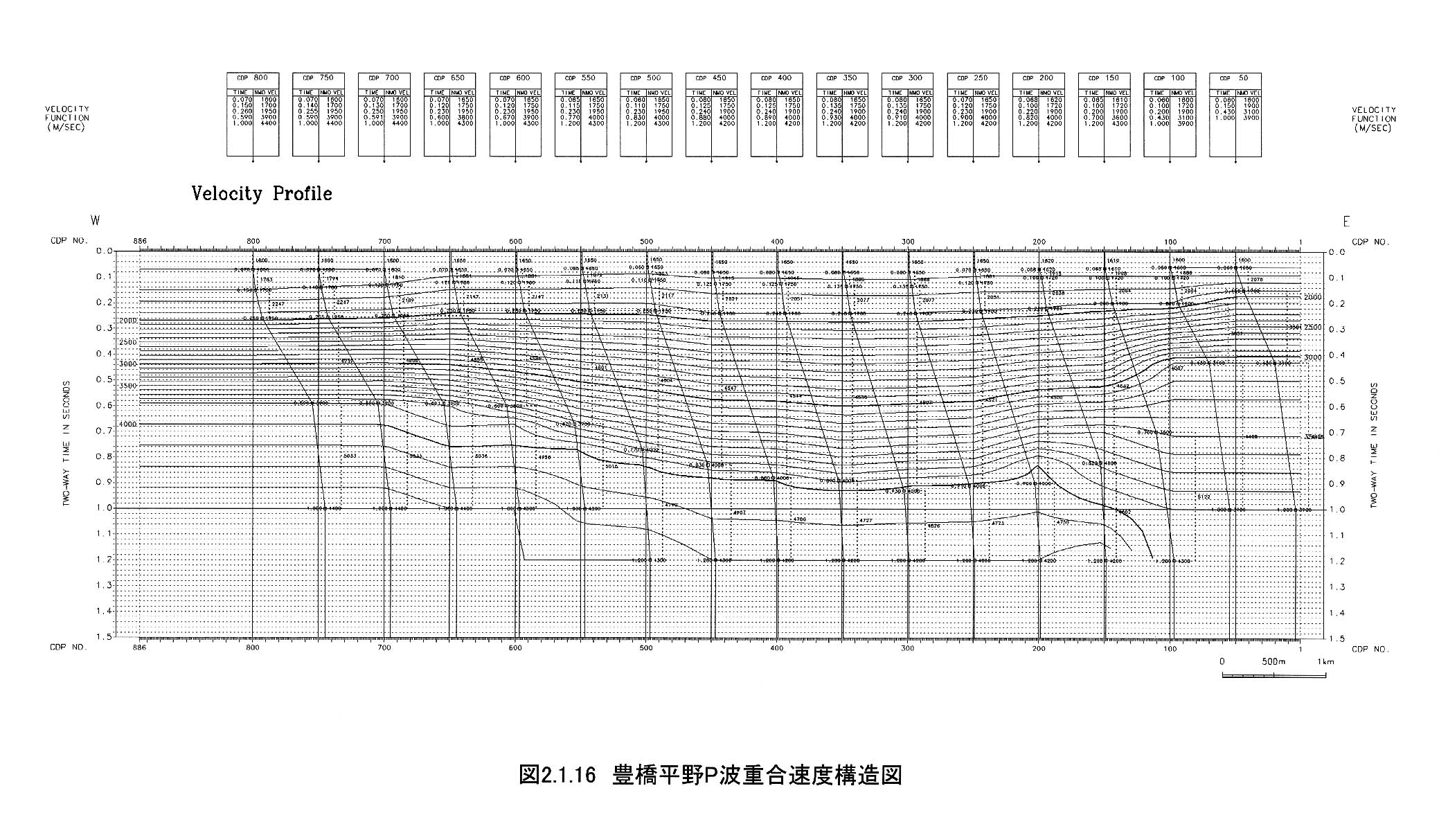

ＣＤＰ重合に用いた重合速度構造図を図２−１−１６に示した。図２−１−１７−１、図２−１−１７−２、図２−１−１７−３は、各ＣＤＰにおいて速度解析で求められた速度から、深度とＲＭＳ速度、深度と往復走時および深度と区間速度の関係を重ね合わせて表示したものである。Ｄ層の区間速度（Ｅ層上面深度）については、十分な精度が得られなかったため、屈折法の結果を参考にしながら決定した。図２−１−１７−１および図２−１−１７−２については、基盤面までの情報のみを示した。図２−１−１７−３においては、基盤の速度は屈折法から得られた速度、５３００ｍ／ｓｅｃを仮定した。図２−１−１８には反射法から得られた速度構造図を示した。図２−１−１９および図２−１−２０にそれぞれ重合後の時間断面およびマイグレーション時間断面図を示す。深度変換後の記録を図２−１−２１に示す。これは縦：横比が２：１になっている。図２−１−２２は同じ記録をカラー表示したものである。
