（３）仮想測線へのデータの投影

今回の屈折法測線は、全体的には直線に近いもののやや屈曲している。この様な場合は、一直線上に発震点・受振点が並んでいることを想定している屈折波解析手法をそのまま適用できない。そのため、直線状の仮想測線への投影が必要になる。以下にその手法を述べる。

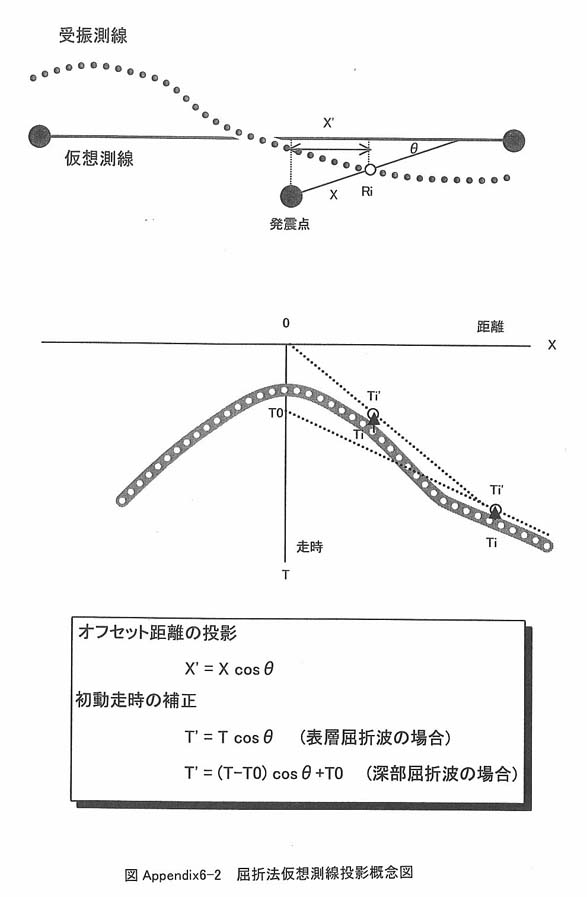

まず、付図６−２のように、受振測線が曲がっており、発震点も受振測線からオフセットがあるものとする。次に、仮想測線を選ぶ。今年度の測線ではＬｏｃ．Ｎｏ．１とＬｏｃ．Ｎｏ７９６を結ぶ直線で設定した。

この仮想測線上に発震点位置・受振点位置を投影する。発震点−受振点間の直線と投影された直線のなす角度をθとすると、実オフセット距離（Ｘ）と投影された距離（Ｘ'）との関係は、

Ｘ'＝Ｘｃｏｓθ

となる。これに対して、読み取った初動走時の補正（Ｔ）を行なう。表層付近の屈折波でオフセット距離が短い場合は、インターセプトタイム（Ｔ０）が０と見なせるので、補正された初動走時（Ｔ'）は、

Ｔ'＝Ｔｃｏｓθ

となる。インターセプトタイムが０と見なせないような第２層以下の屈折波初動（Ｔ）については、

Ｔ'＝（Ｔ−Ｔ０）ｃｏｓθ＋Ｔ０

として補正を行なう。ただし、ｃｏｓθが０．９９以上であれば、実用上補正は不要と考えられ、第２層以下についてこの補正が必要なケースは希である。

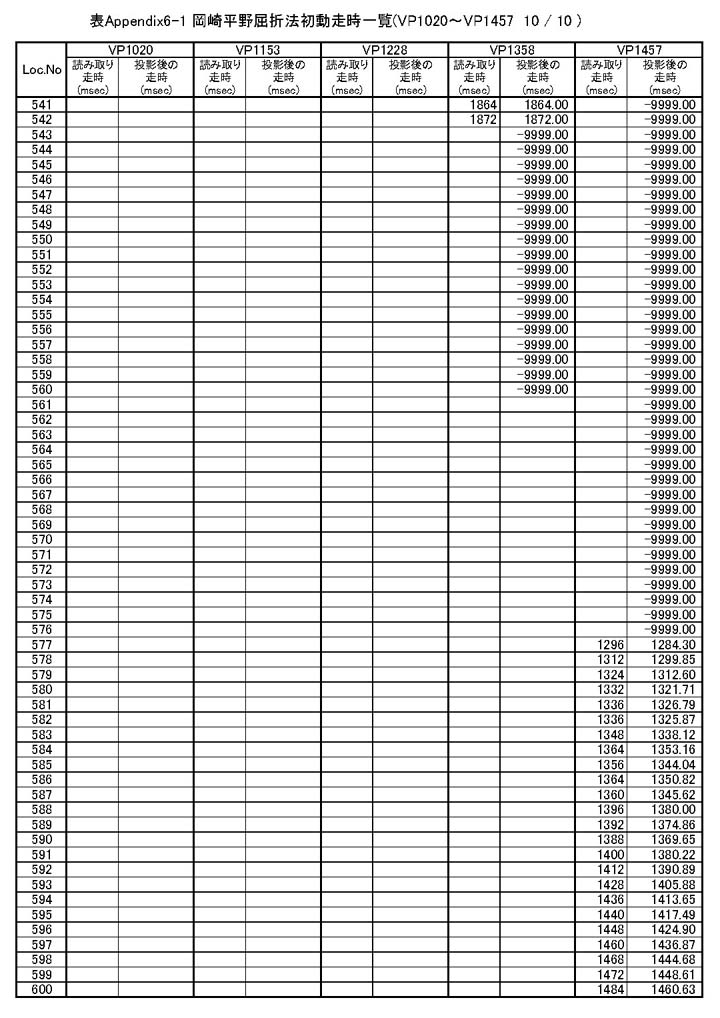

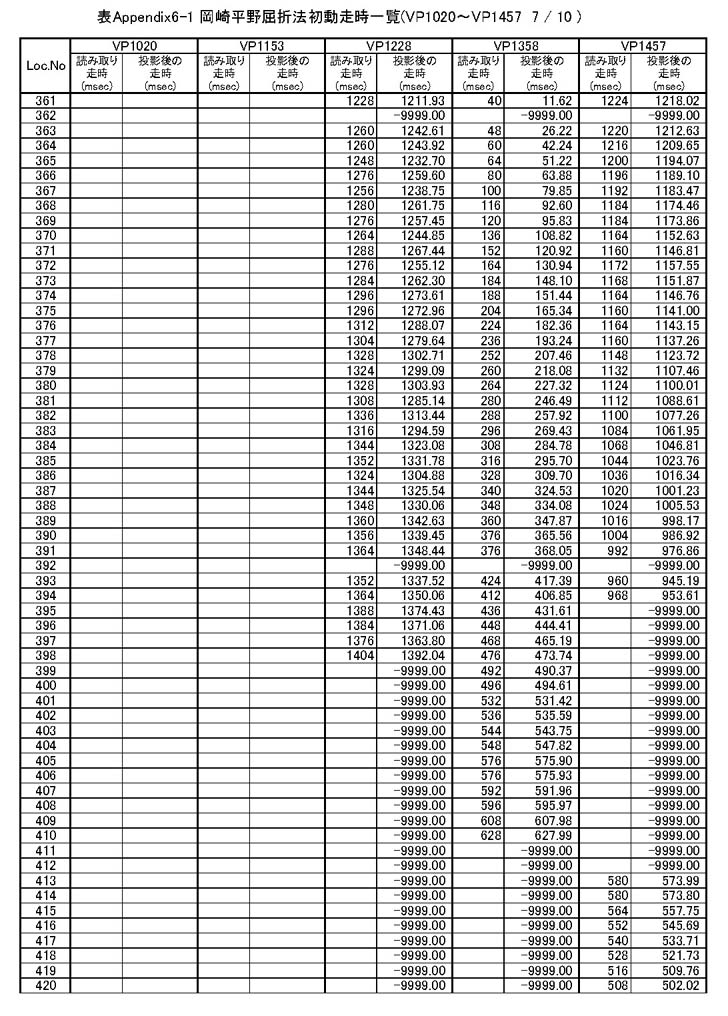

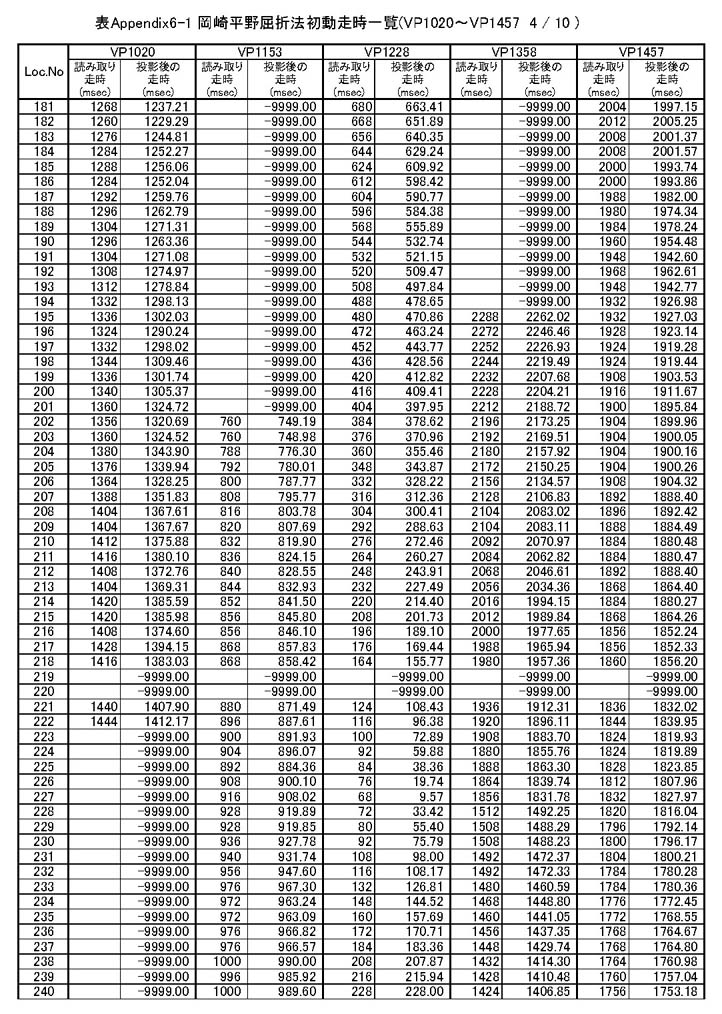

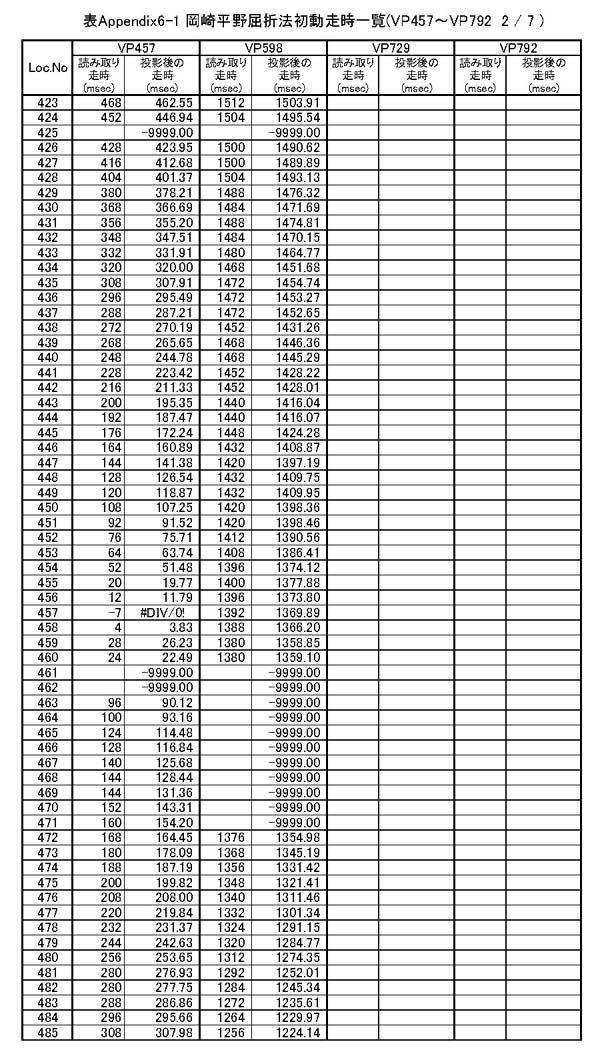

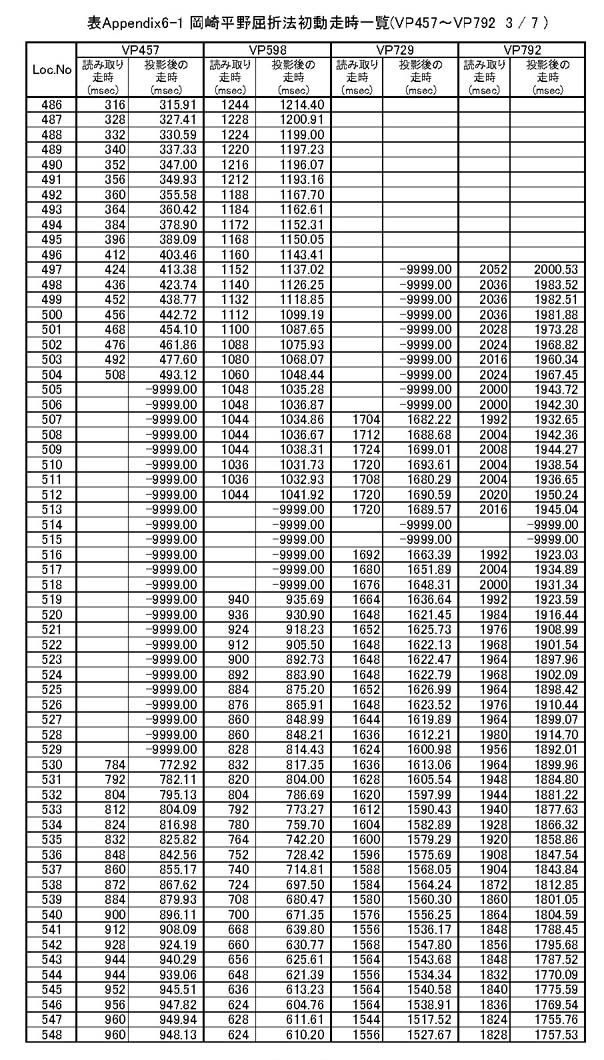

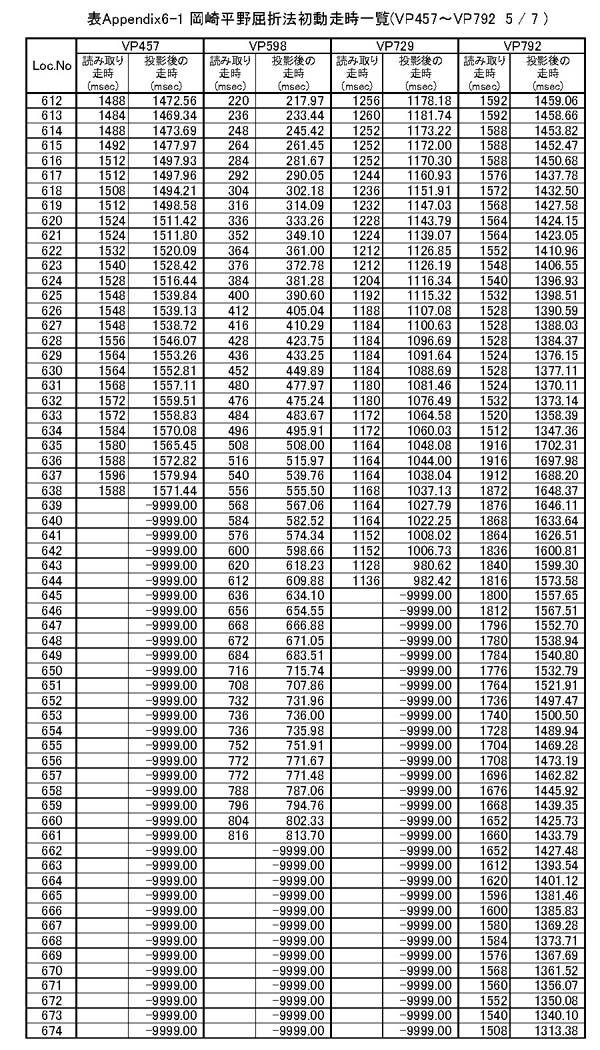

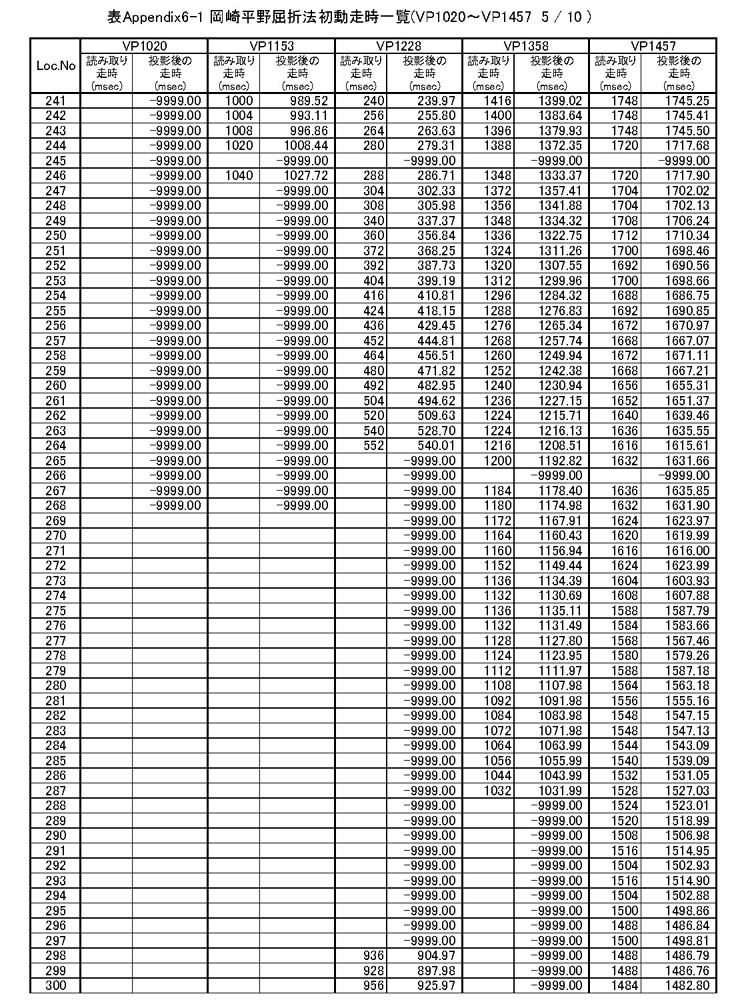

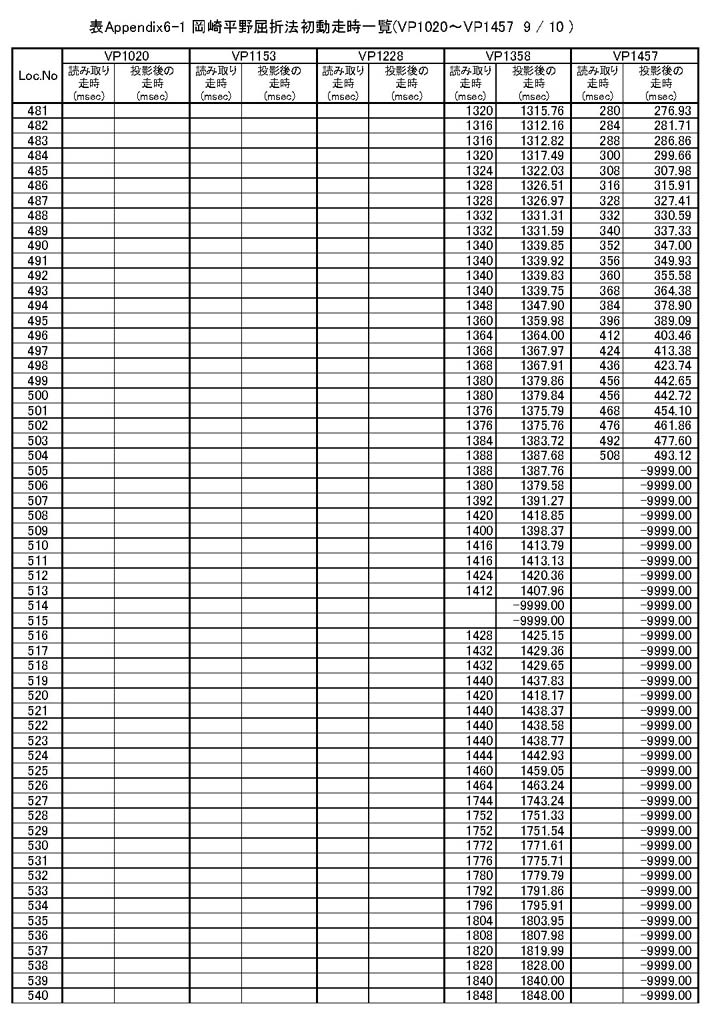

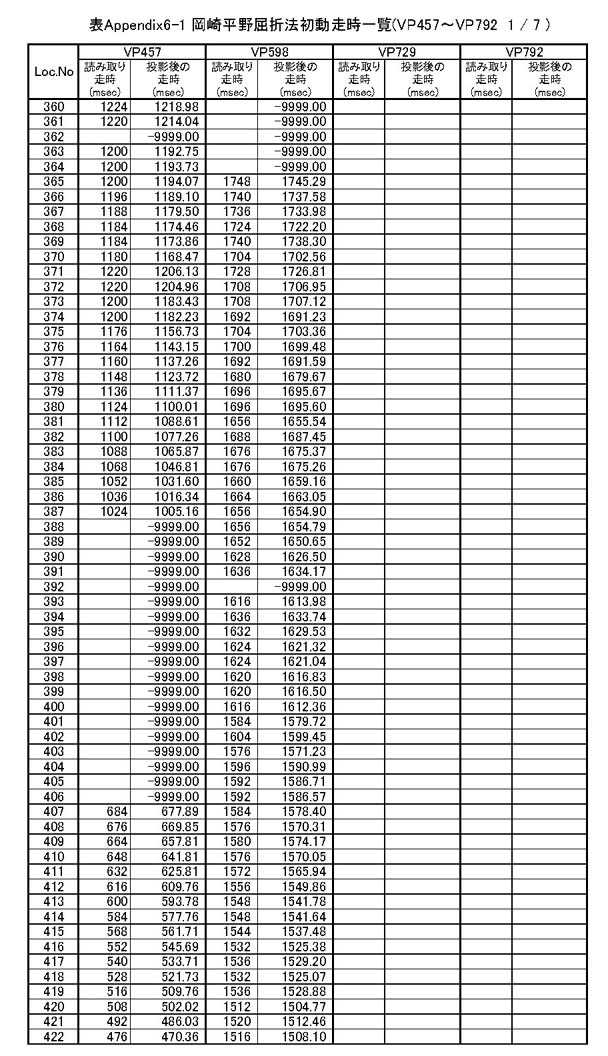

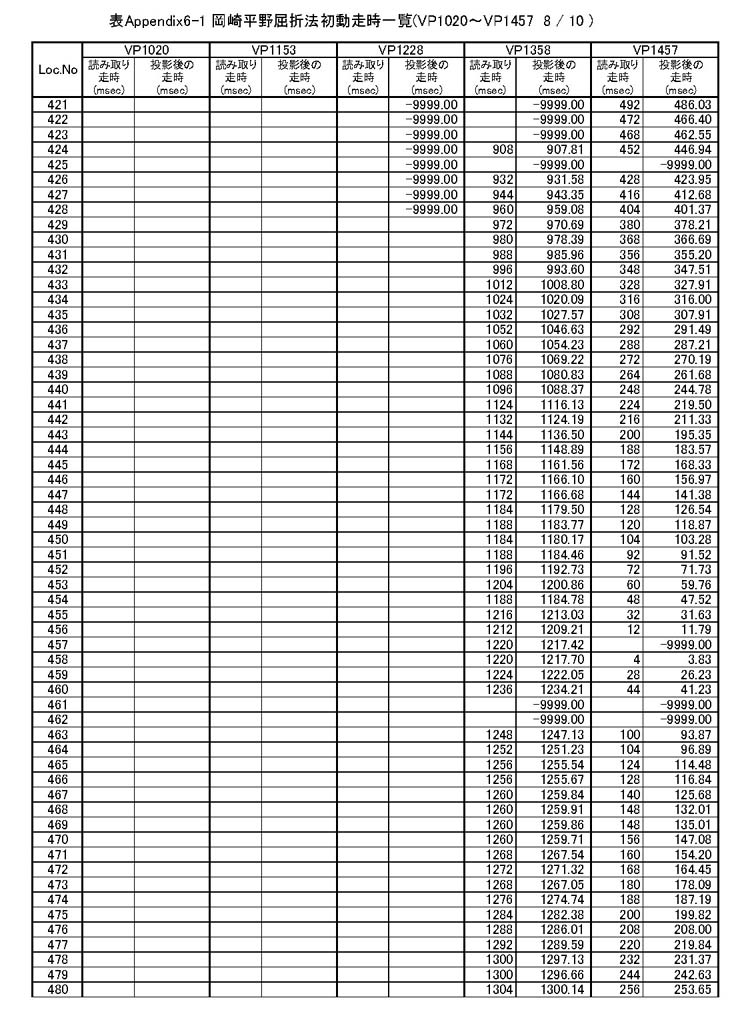

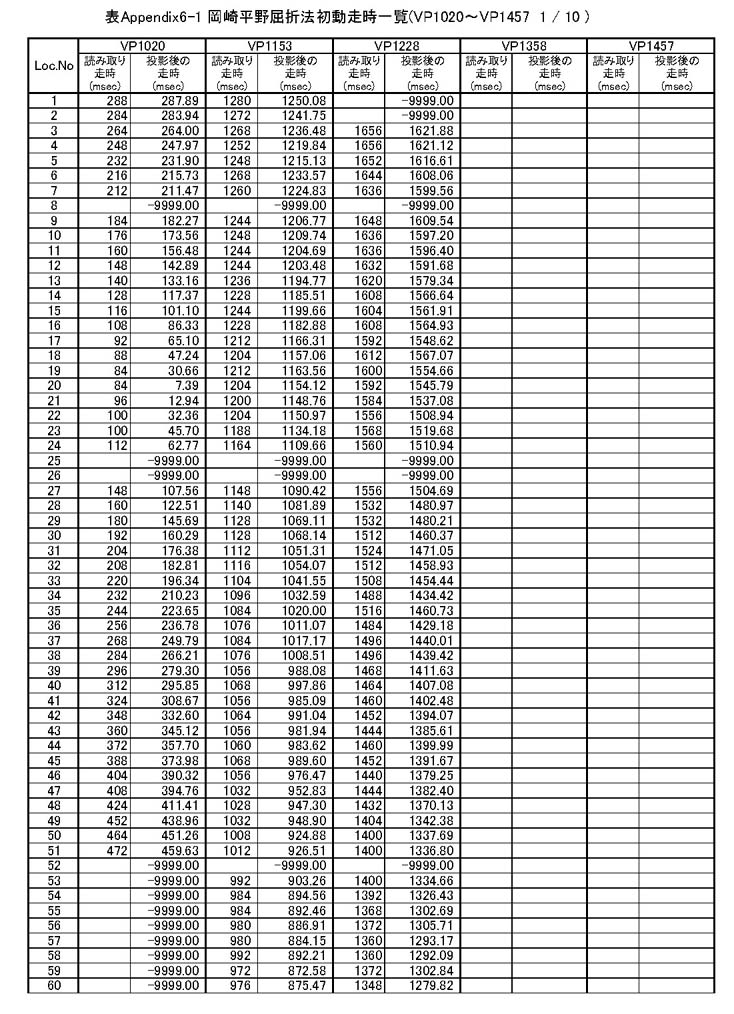

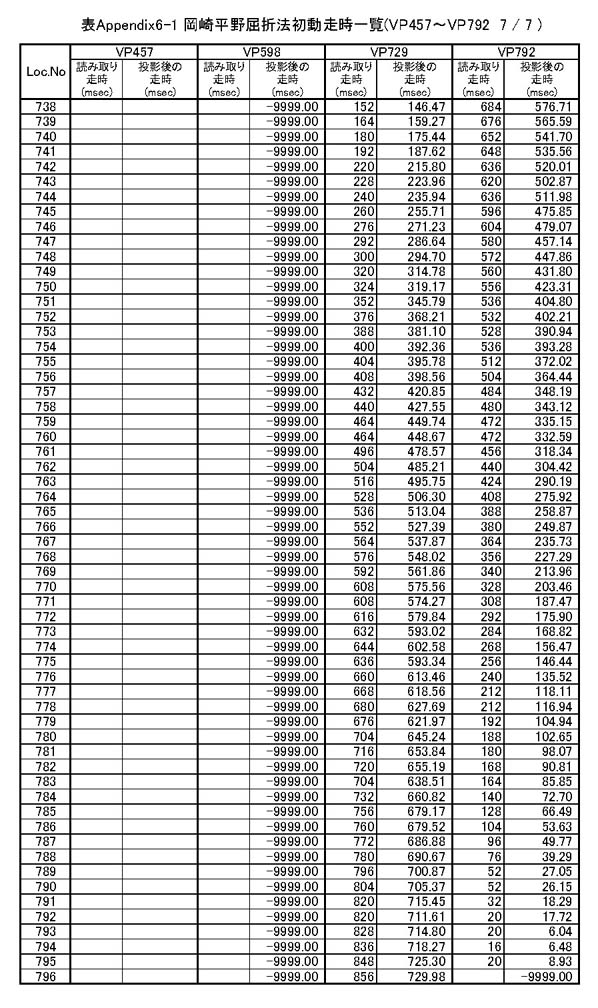

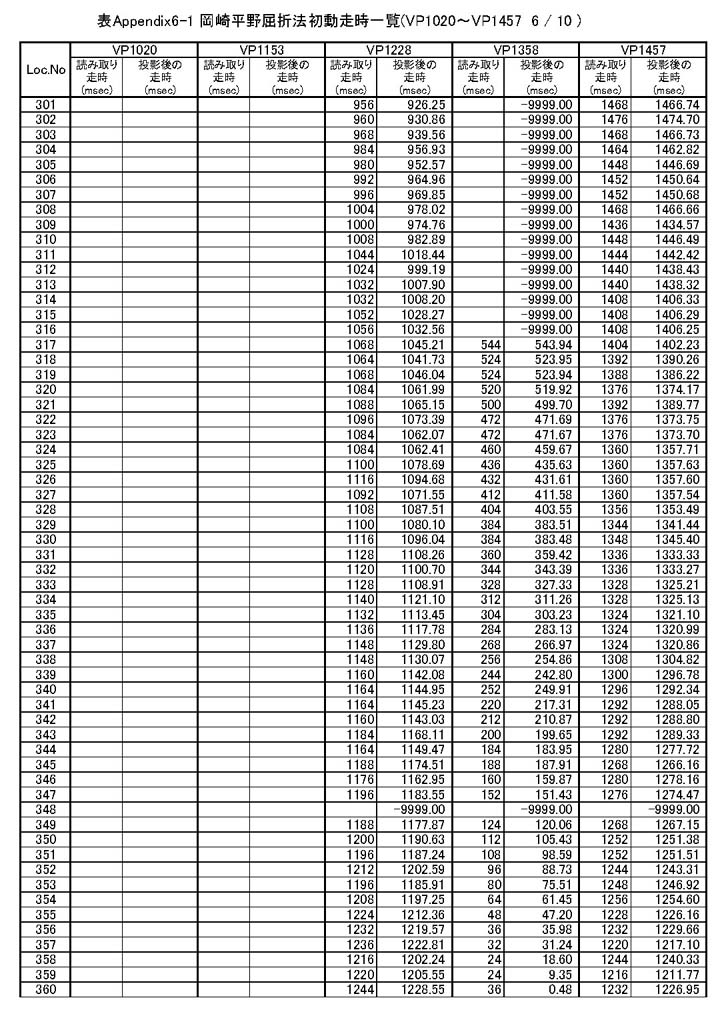

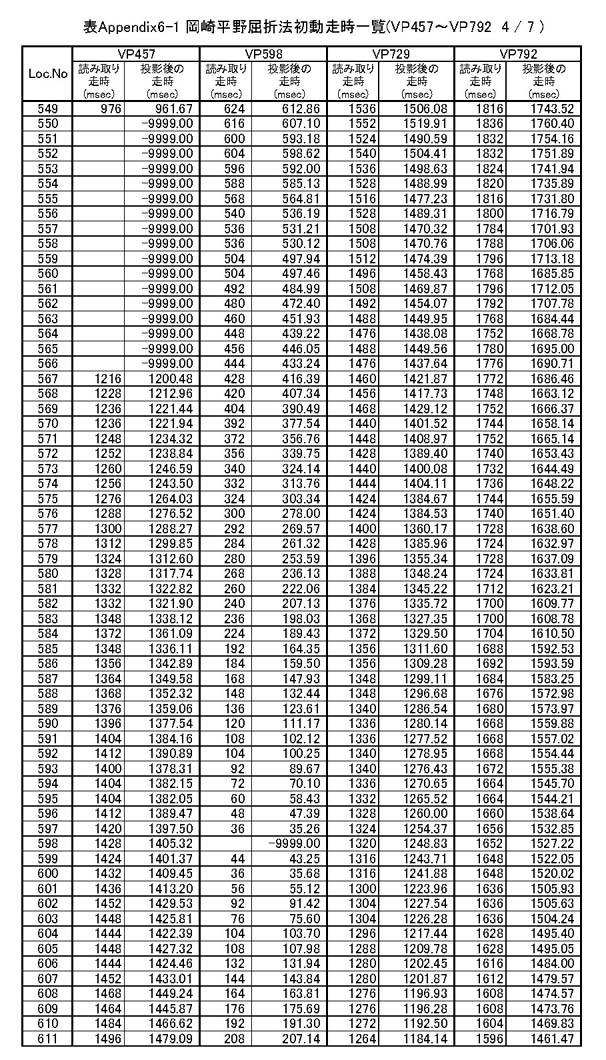

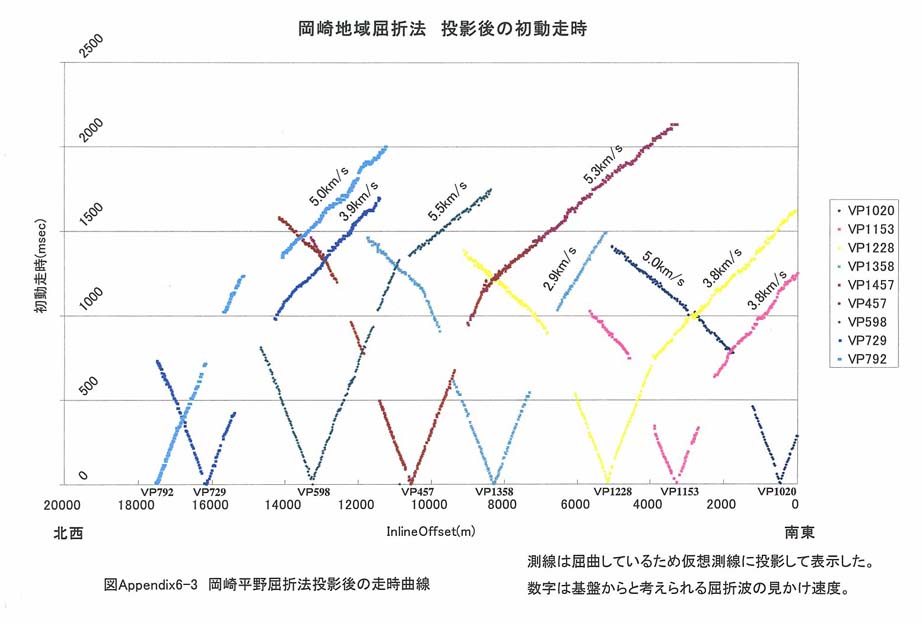

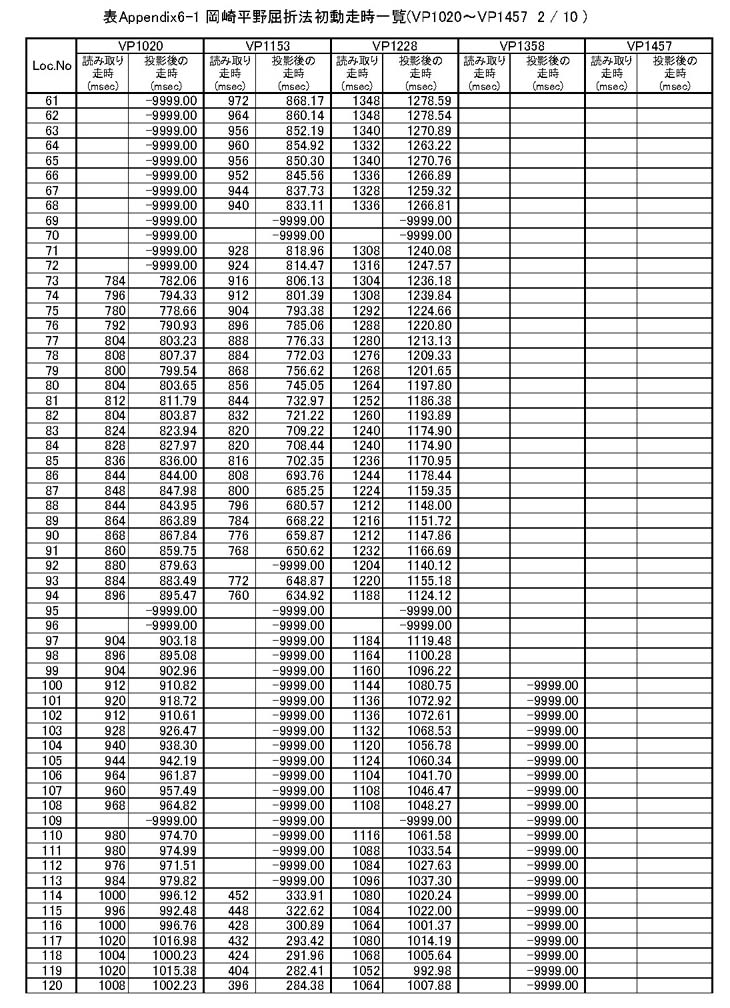

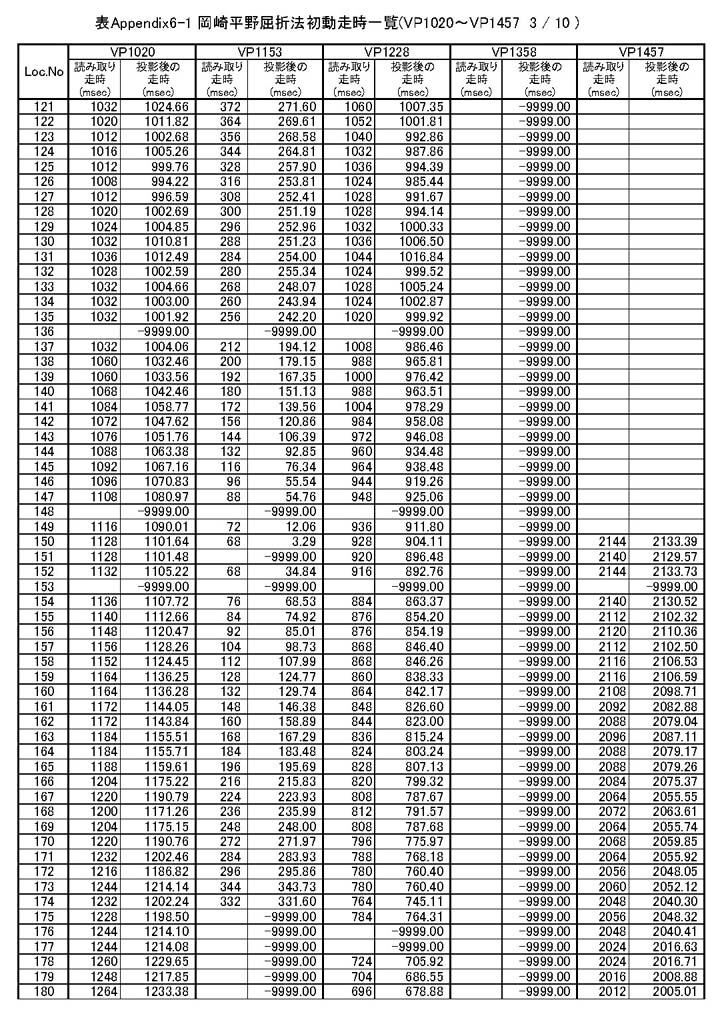

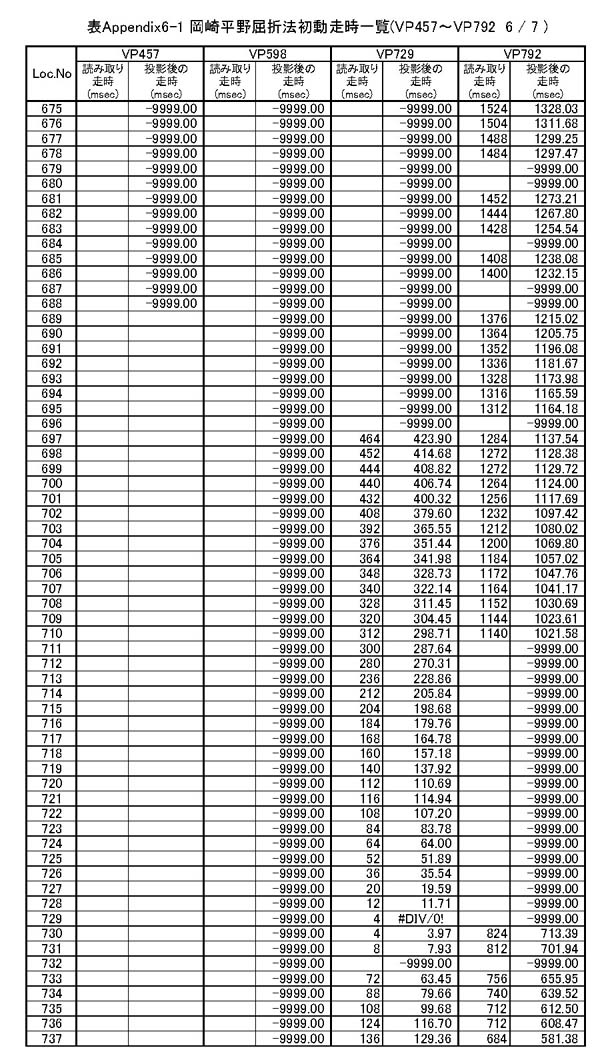

読み取った初動を投影した走時曲線を付図６−３に示す。これには、初動の見掛け速度が示してある。基盤からの屈折波と思われる初動の見掛け速度は、５２００ｍ／ｓｅｃ前後を示している。付表６−１−１、付表６−１−２、付表６−１−３、付表６−１−４、付表６−１−５、付表６−１−６、付表６−１−７、付表６−１−８、付表６−１−９、付表６−１−１０、付表６−１−１１、付表６−１−１２、付表６−１−１３、付表６−１−１４、付表６−１−１５、付表６−１−１６、付表６−１−１７には投影後の初動走時も示した。
