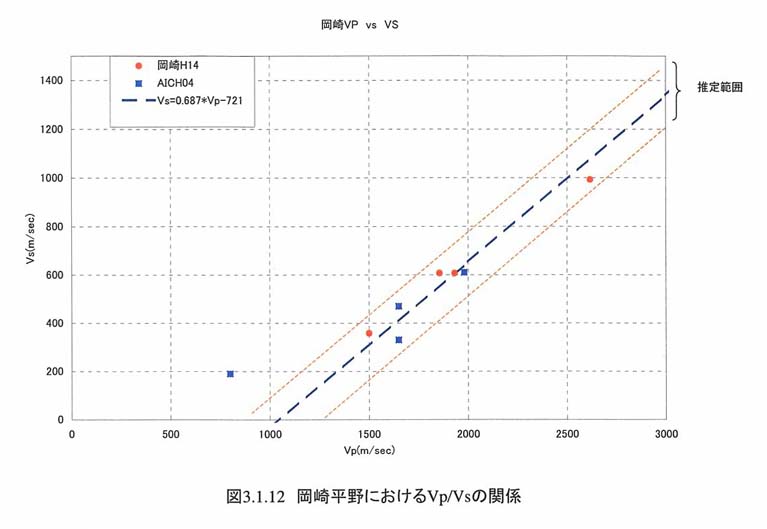

安城観測井および今年度実施したＰ波およびＳ波反射法地震探査によって得られたＶｐおよびＶｓの関係を調べた。図３−１−１２は上記の結果から得られたＶｐとＶｓをクロスプロットした結果である。ＶｐとＶｓの関係は、Ｖｓが約３００ｍ／ｓ以上においては
Ｖｓ＝０．６８７＊Ｖｐ−７２１ （３．１．１）
の線型関係式で近似できる。ただし、以下の条件が必要である：
・ Ｖｓが３００ｍ／ｓｅｃ以上であること。
・ 推定されたＶｓは±１００ｍ／ｓｅｃ程度の推定誤差が含まれる（図３−１−１２）。

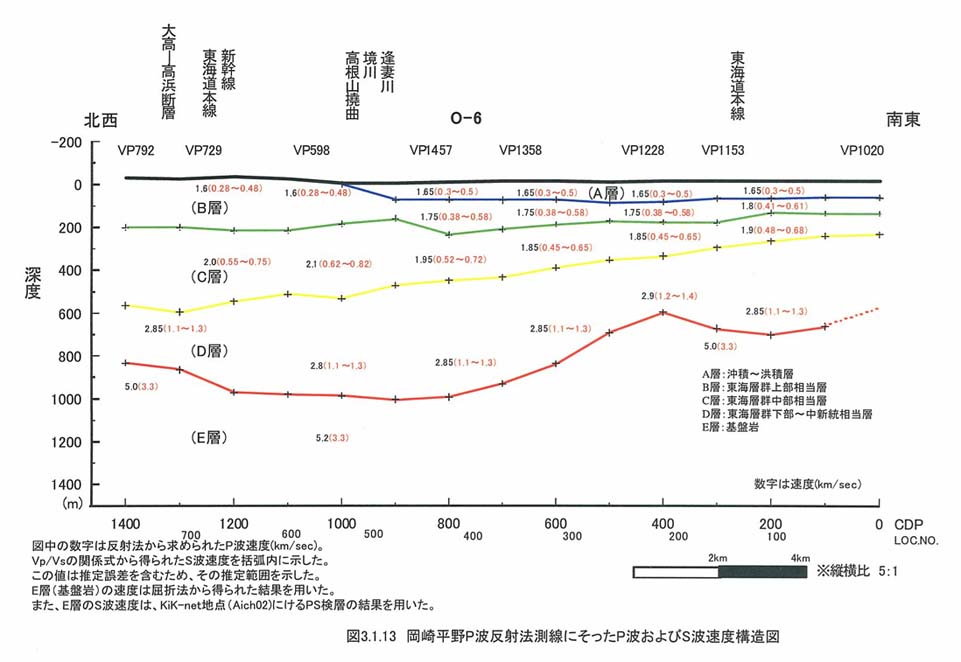

図３−１−１３にはこの関係式を用いてＰ波速度からＳ波速度を推定した結果を示した。前述のように３．１．１式を用いてＶｐから計算されるＶｓは実測値に対して±１００ｍ／ｓｅｃ程度のばらつきを有しているため、Ｓ波速度については推定範囲を示した。基盤のＰ波速度については、屈折法の結果（５．０〜５．２ｋｍ／ｓｅｃ）を、Ｓ波速度については安城観測井における結果（３．３ｋｍ／ｓｅｃ）を用いた。
