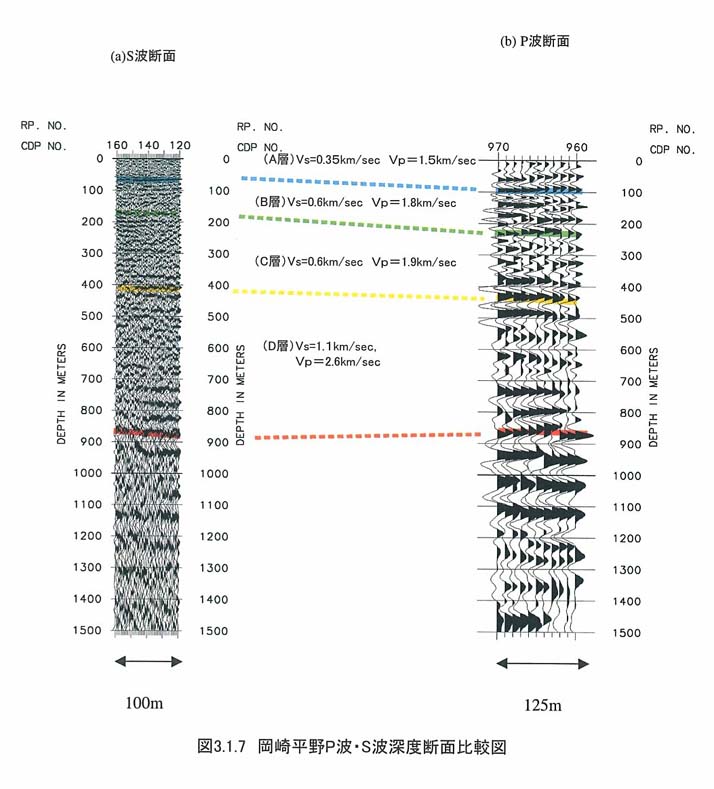

・ 深度約９００ｍの基盤までのＳ波反射面が明瞭に捉えられた（図３−１−７）。

・ Ｓ波深度記録とＰ波深度記録との反射波の対応は比較的良い（図３−１−７）。

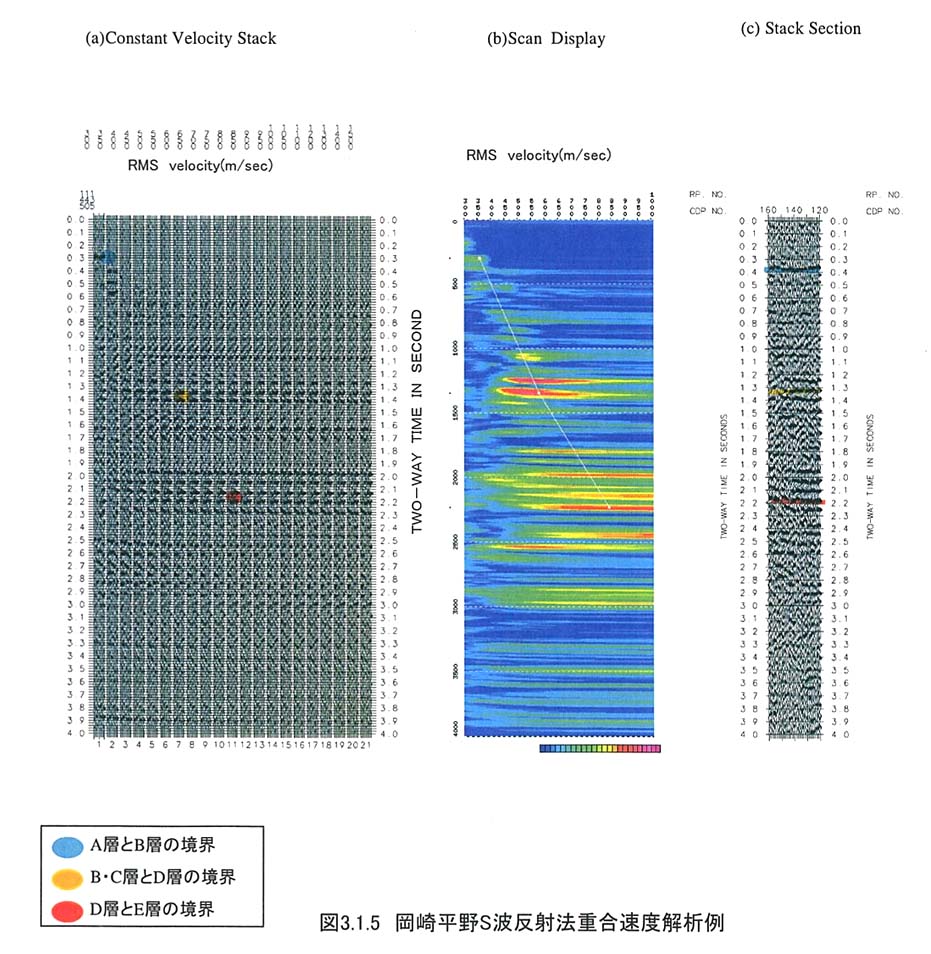

・ 堆積層中のＳ波速度は０．３５〜１．０ｋｍ／ｓｅｃを示す。ただし、Ｓ波速度解析結果では、Ｂ層とＣ層は優位な速度差が認められないため、これらを１層とした（図３−１−５）。

・ Ｂ／Ｃ層のＳ波速度については、Ｓ波反射法のみから推定したが、Ｄ層のＳ波速度については、Ｓ波反射法の速度解析のみでは若干の不確定さを持つため、Ｐ波反射法の結果得られた基盤上面深度を既知として速度を絞り込むことにより、精度良く推定することが出来た。

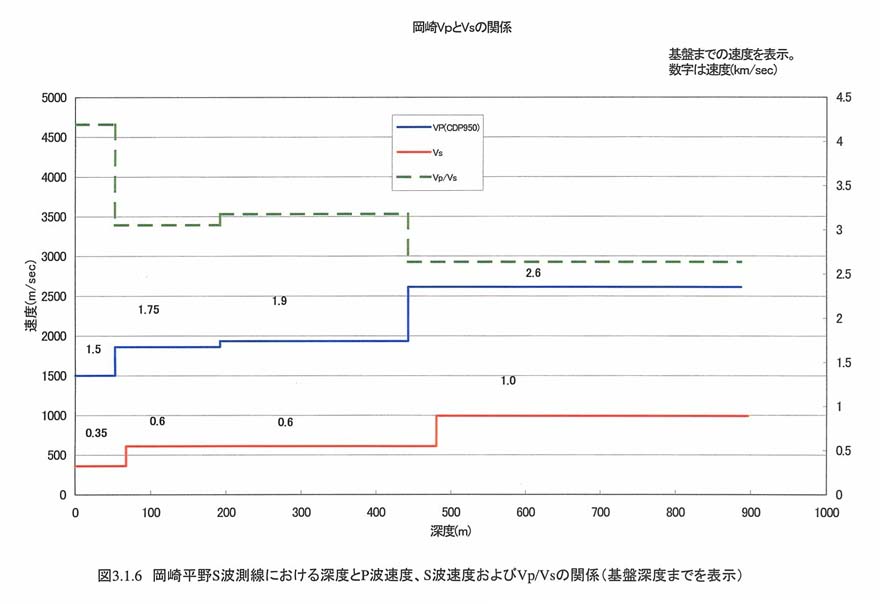

・ Ｓ波反射法速度解析の結果を、同測線近傍でのＰ波速度解析結果とともに示す。ここには、前述の層区分と層序も示した（図３−１−６）。

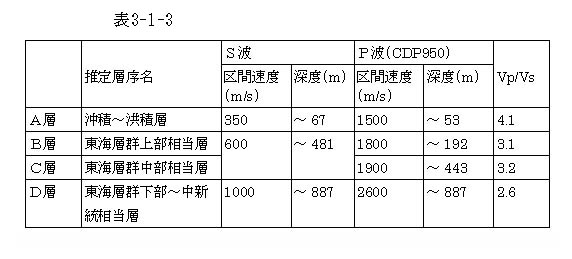

表３−１−３

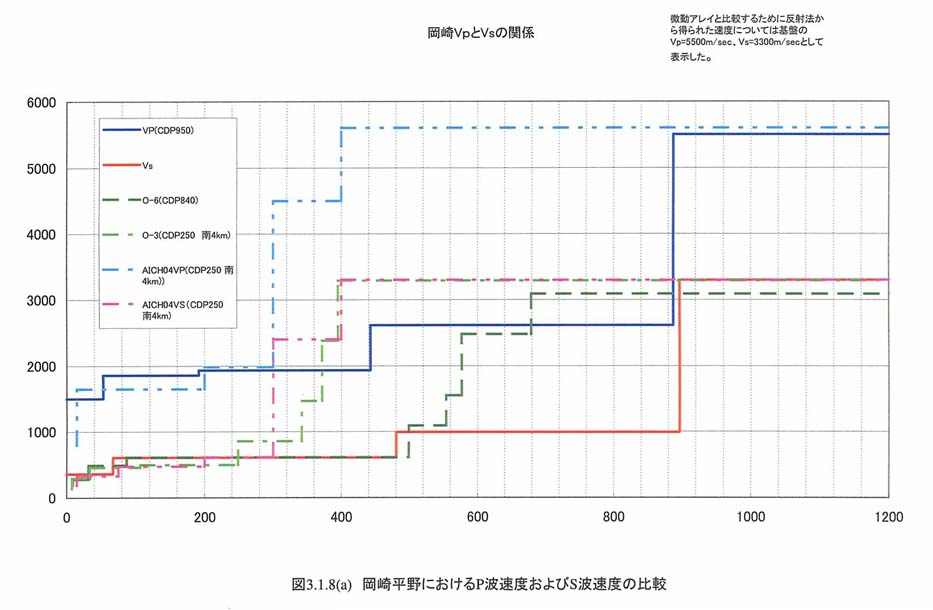

図３−１−８−１にはＰ波およびＳ波反射法から得られた速度と前年度にＣＤＰ８４０付近で取得された微動アレイ探査Ｏ−６地点の結果（愛知県（２００２ｂ））、ＣＤＰ２５０南４ｋｍ付近で取得された微動アレイ探査Ｏ−３地点の結果およびＯ−３地点近傍で取得された防災科学技術研究所によるＨｉ−Ｎｅｔの観測井（安城）で得られたＰＳ検層の結果を併せて示した。これらから、以下のことが判る。

・ 測線位置が異なるため厳密な比較には無理があるが、安城観測井でのＰＳ検層においては、反射法におけるＢ層およびＣ層に対応するＰ波およびＳ波速度層が認められる。Ｄ層に対応した速度層は安城観測井では認められない。

・ 微動アレイのＯ−３地点（安城観測井と同位置）の結果と観測井でのＰＳ検層の結果は、基盤深度、基盤Ｓ波速度および堆積層中のＳ波速度ともに良い一致を示している。

・ 微動アレイのＯ−６地点の結果（ＣＤＰ８４０付近）と反射法結果（ＣＤＰ９５０付近）とを比較すると、反射法におけるＢ層およびＣ層については大略一致しているものの、微動アレイでは基盤深度が反射法結果に比べ約２００ｍ程度浅く（６８０ｍ）推定されている。

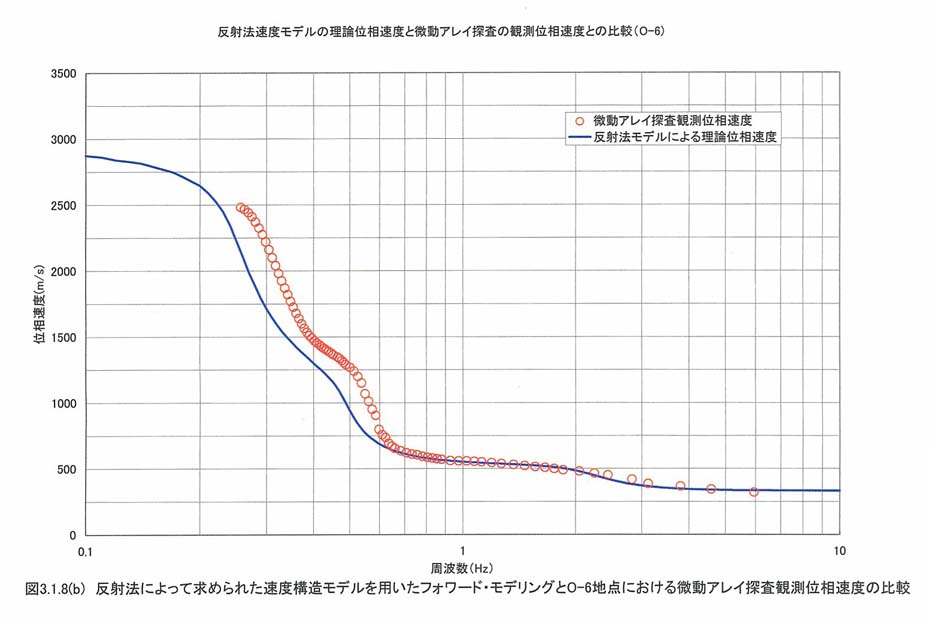

・ 反射法による速度構造を用いて計算された分散曲線と微動アレイ観測による観測分散曲線との比較を図３−１−８−２に示す。両者は、大略的には似ているものの、周波数０．７５Ｈｚ以下で反射法による位相速度が若干低い傾向を示している。これは、Ｓ波の異方性により微動アレイ結果が反射法に比べて速く推定されるためと考えられる。
