(2)データ取得作業

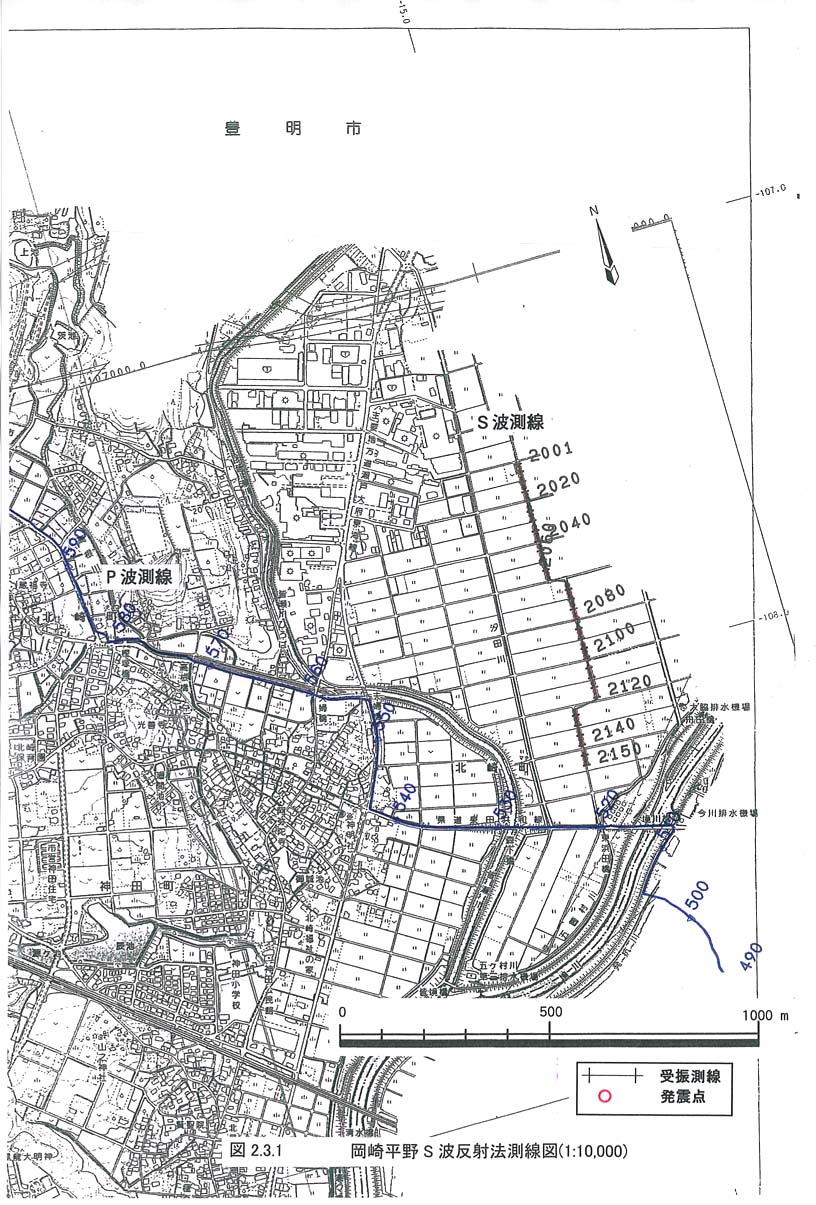

図2−3−1にS波反射法調査測線を示した。発震点は図中の○で示した。受振は南側の500mの範囲としたが、発震は全測線に亘って行った。このことにより、受振測線(Loc.No,2051〜2150)のLoc.No,2080付近で重合数が最大となる。また、最大オフセットは約750mとなる。三成分受振器であるため、水平成分の方向を揃える必要があり、全ての受振器が測線方向を向くように設置した。

S波震源としてミニバイブ1台をS波モードに設定したものを用いた(図2−1−2−2 参照)。S波震源は、クロスライン方向に振動させた(SH波)。

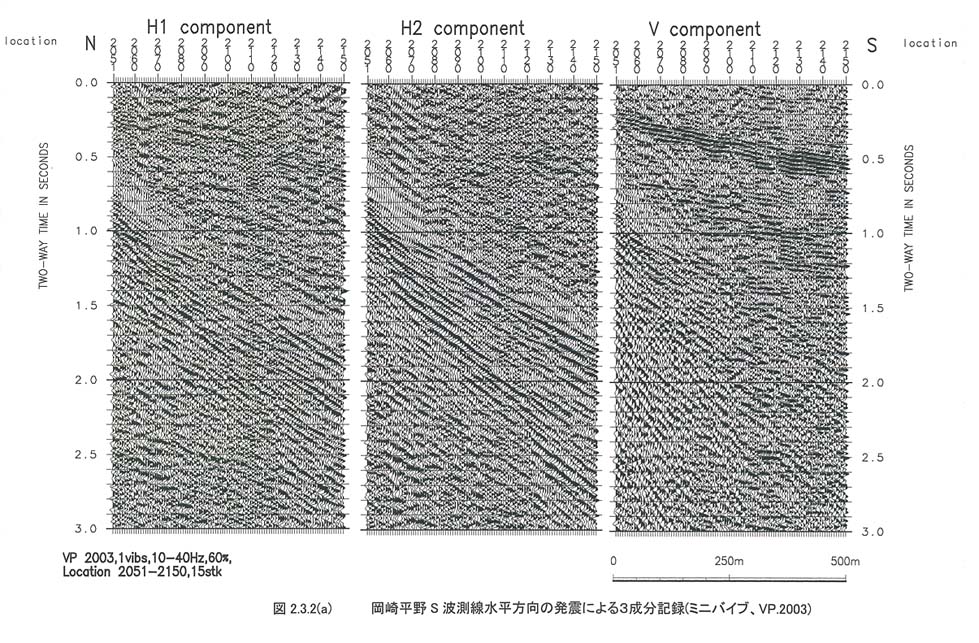

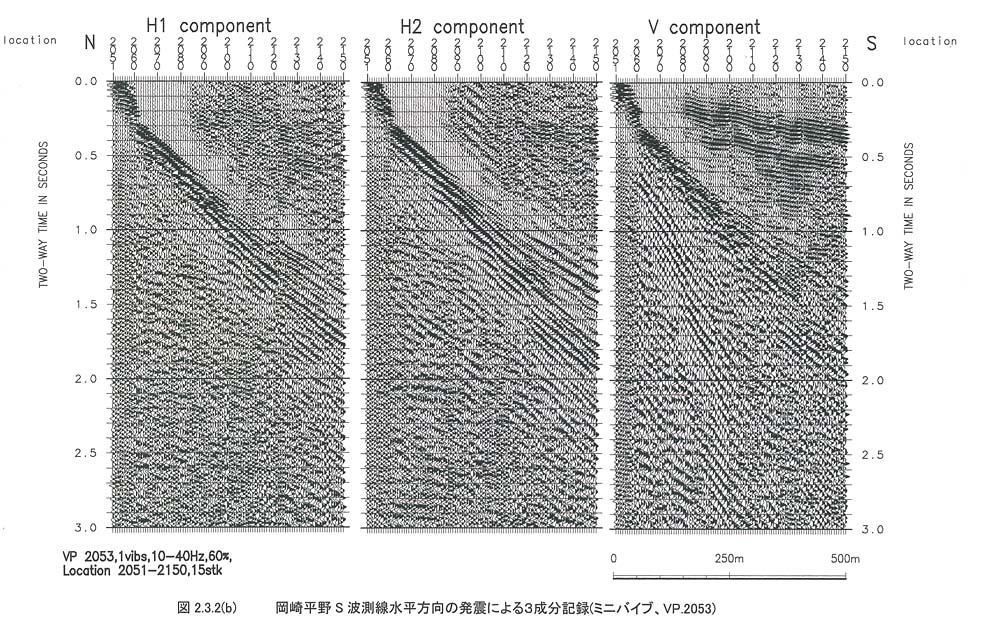

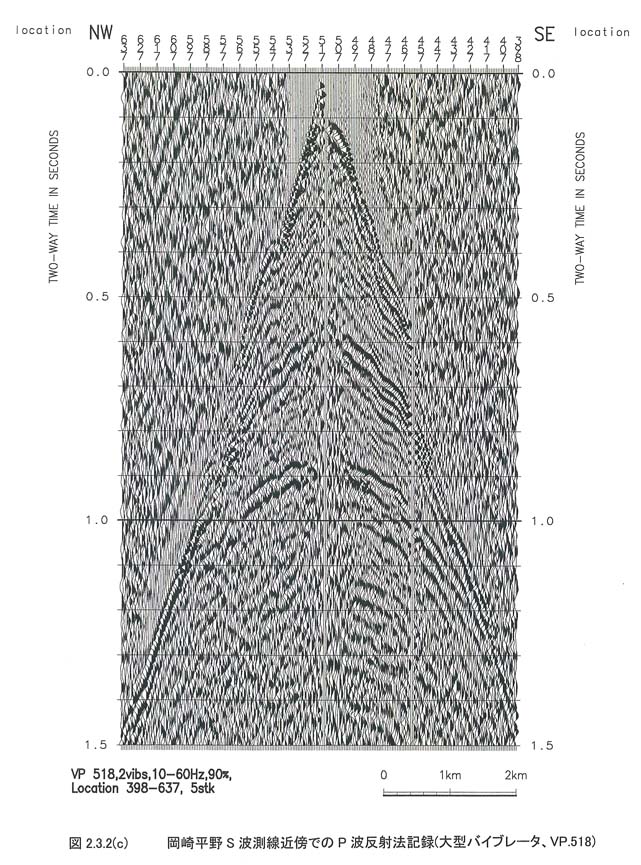

図2−3−2−1図2−3−2−2図2−3−2−3及び図2−3−2−3には、それぞれ、VP.2003(ミニバイブ(S波))、VP.2053(ミニバイブ(S波))およびS波反射法測線近傍のP波反射法測線VP.518(大型バイブレータ)のショット記録を示した。図2−3−2−1図2−3−2−2の表示は各成分でされており、左からインライン(H1 component)方向、クロスライン(H2 Component)方向、鉛直成分(V Component)を示している。ミニバイブは、クロスライン方向に発震しているため(SH波)、変換波などの影響を無視すれば、SH成分は、クロスライン方向で受振される。図2−3−2−1のクロスライン受振データには、Loc.No,2060〜2150(オフセット距離50〜500m)に往復走時2.6 秒付近まで反射波が見られている。図2−3−2−2はファーオフセットでの受振データであるが、往復走時2.5秒付近まで反射波が見られる。
