（３−１）　モデル�T

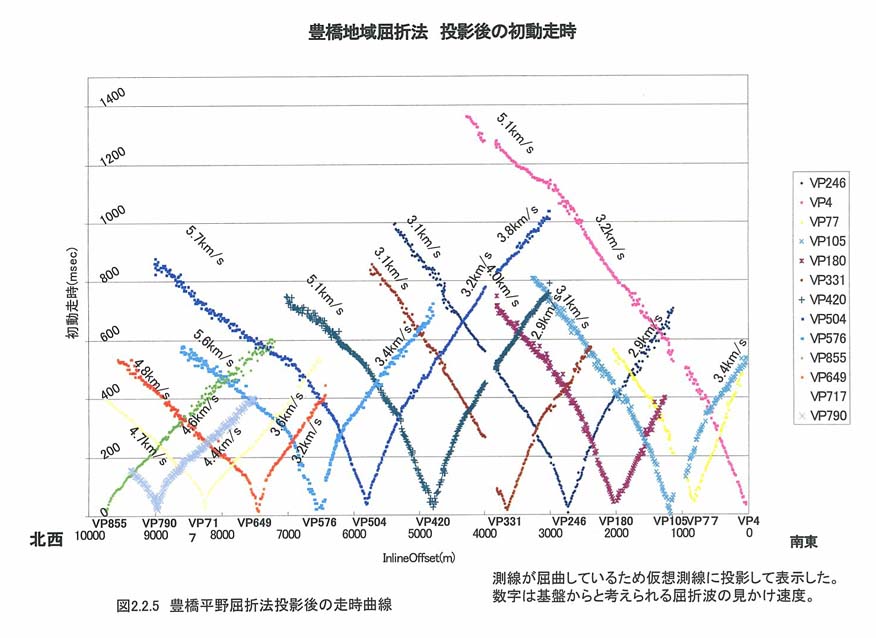

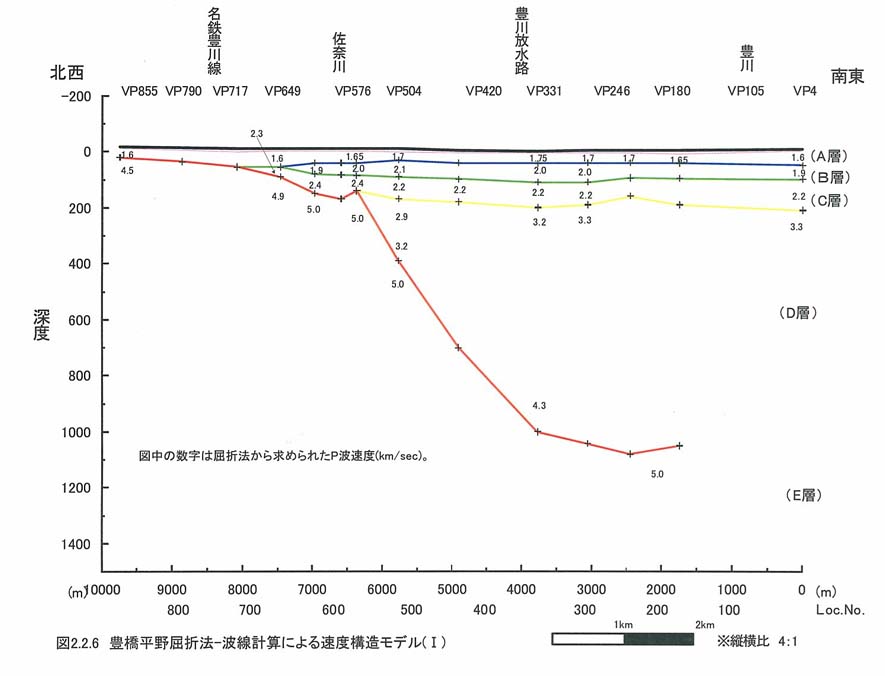

測線南側の屈折法ショットではＶＰ４の測線北側Ｆａｒ Ｏｆｆｓｅｔにのみ見かけ速度５．０ｋｍ／ｓを超える基盤からの屈折波と考えられる初動が確認できる。また、測線北側の屈折法ショットＶＰ５０４の測線南側Ｆａｒ Ｏｆｆｓｅｔに見かけ速度３．８ｋｍ／ｓ前後の基盤からの屈折波と考えられる初動が確認できる。このことから基盤の構造が測線北側から測線南側に傾斜して深くなっていることが考えられ、得られた初動走時をレイトレーシングで良く説明できるようなモデルを推定した。詳細は付録６にまとめた。図２−２−５および図２−２−６に投影後の走時曲線および得られた速度構造モデル�Tを示した。

（３−２） モデル�U

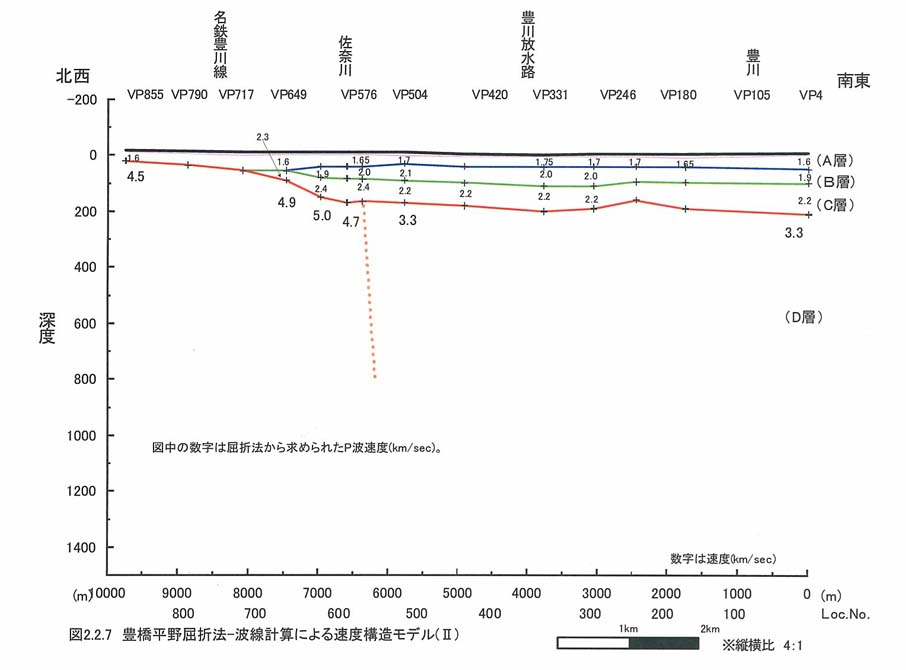

測線南側の屈折法ショットでは、見かけ速度３．３ｋｍ／ｓ前後の屈折波を確認できるが、見かけ速度５．０ｋｍ／ｓ前後の屈折波はＶＰ４の測線北側Ｆａｒ Ｏｆｆｓｅｔにのみ確認できる。一方、測線北側の屈折法ショットでは、見かけ速度５．０ｋｍ／ｓ前後の屈折波を多くのショットで確認することができる。このことから基盤の速度構造が測線南側と北側で大きく異なる可能性も考えられる。初動走時をレイトレーシングで上手く説明でき、且つ、基盤の速度が測線の南側と北側で大きく異なるモデルを推定した。詳細は付録６にまとめた。得られた速度構造モデル�Uを図２−２−７に示した。
