馬場他（２０００）は、このデータをもとに、フィルター処理を行い、濃尾平野周辺の基盤岩類相当層及び第三紀層上面の深度分布を推定している。その結果は、図３−４−１０、図３−４−１１に示すように、基盤岩類相当層の深度は養老山地に向かって東北東から西南西に向かって深くなり、最深部では、２５００ｍに達することをはじめ、面的な分布が推定されている。また、基盤岩類の上面の深度は、反射法による深度に比べて若干深くなっている。なお、図３−４−１２には残差重力と第三紀層及び第四紀層相当層の各層厚との関係を示しておく。

このように、重力探査による地質境界は、地質の境界が密度境界であると仮定して求められたものであり、全体としてのトレンドや微細な密度構造の変化を見ることが出来るものの、それが直接的に地質構造及び速度層構造の変化をあらわしているものではないことに注意を要する。

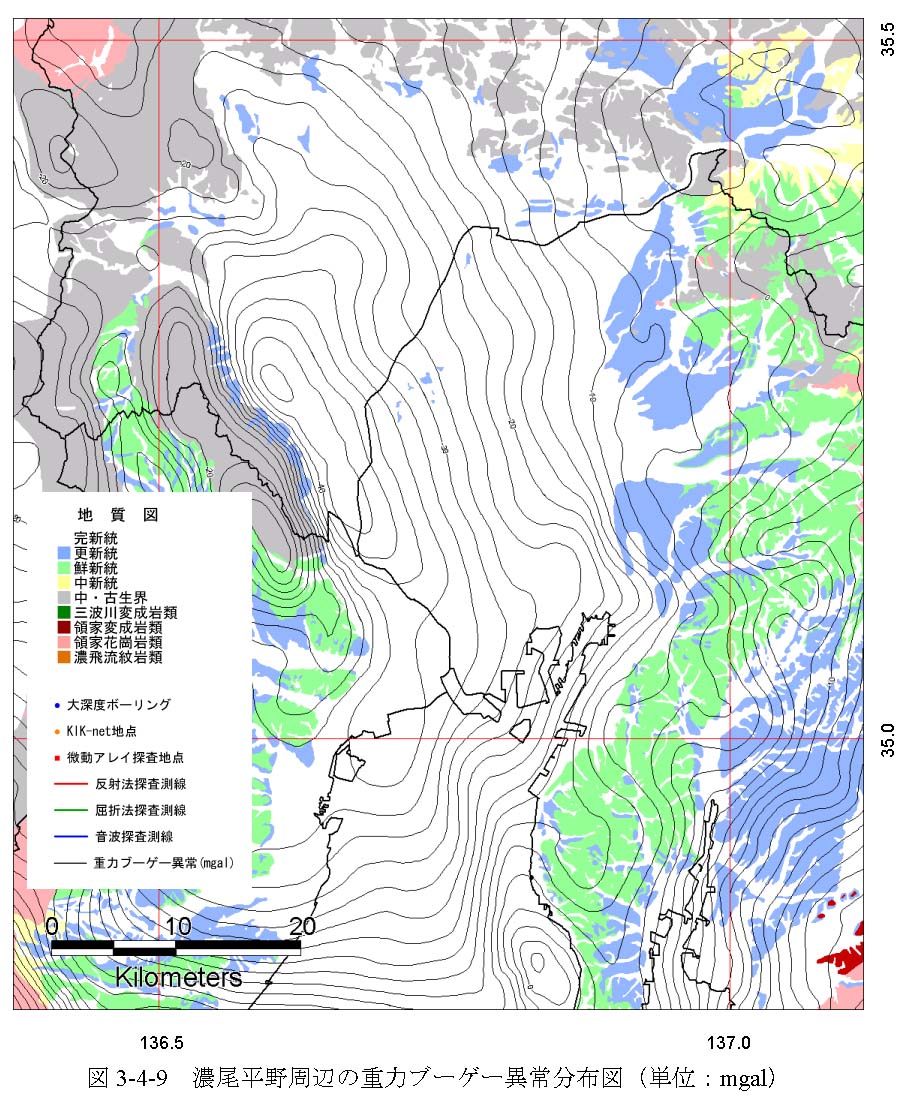

図３−４−９　濃尾平野周辺の重力ブーゲー異常分布図（単位：ｍｇａｌ）

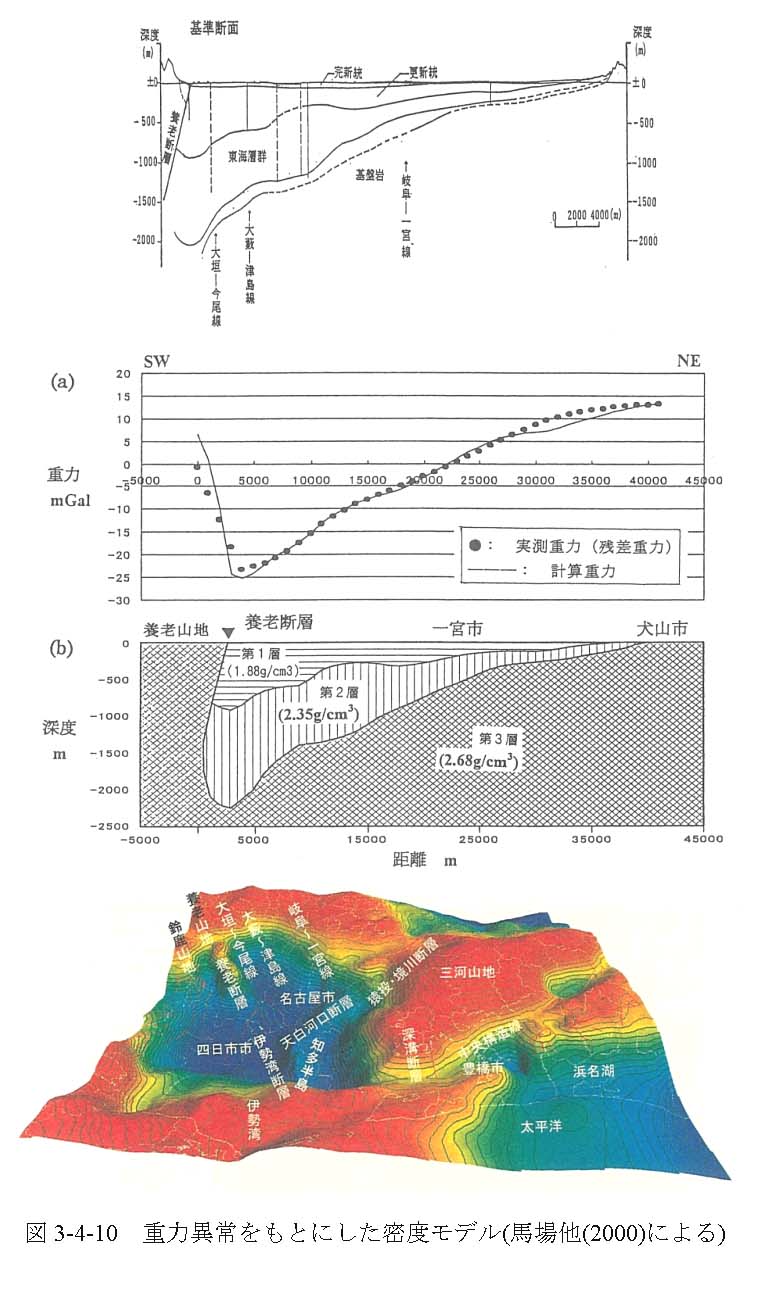

図３−４−１０ 重力異常をもとにした密度モデル（馬場他（２０００）による）

図３−４−１１ 残差重力分布と密度モデルによる計算重力異常分布（馬場他（２０００）による）

図３−４−１２ 残差重力値と層厚の関係
