図２−４−３に速度解析結果を示した。（ａ）ＣＤＰのデータを定速度（パネル上部に表示）でＮＭＯ、重合したトレースを１１ＣＤＰ（ＣＤＰ．６５−７５）分並べた結果であり、（ｂ）は、ＣＤＰ７０における定速度解析の結果をピクセルで表示した。（ａ）および（ｂ）には読みとった速度が示してある。（ｃ）は、この速度を用いた重合断面を示した。また、速度を読みとったイベントに対応する反射面に色を付けて示した。ただし、屈折多重反射波等のノイズのため、ＣＤＰ内の全トレースを用いて速度解析を行っても逆に速度解析の収束が悪くなる。このため、速度解析には０〜２００ｍのオフセット距離のデータのみを用いた。　

Ｐ波震源についても同様の速度解析を行った。以下に基盤までの速度解析結果を示す。ここには、各深度で得られたＰ波区間速度およびＳ波区間速度から算出したＶｐ／Ｖｓの値も示した。なお、区間速度については、下一桁を四捨五入したものを表示した。

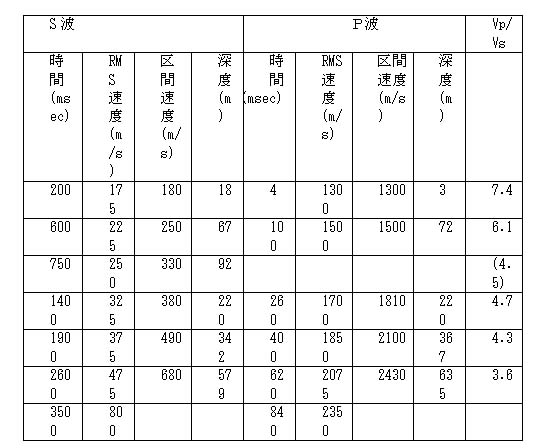

表１０

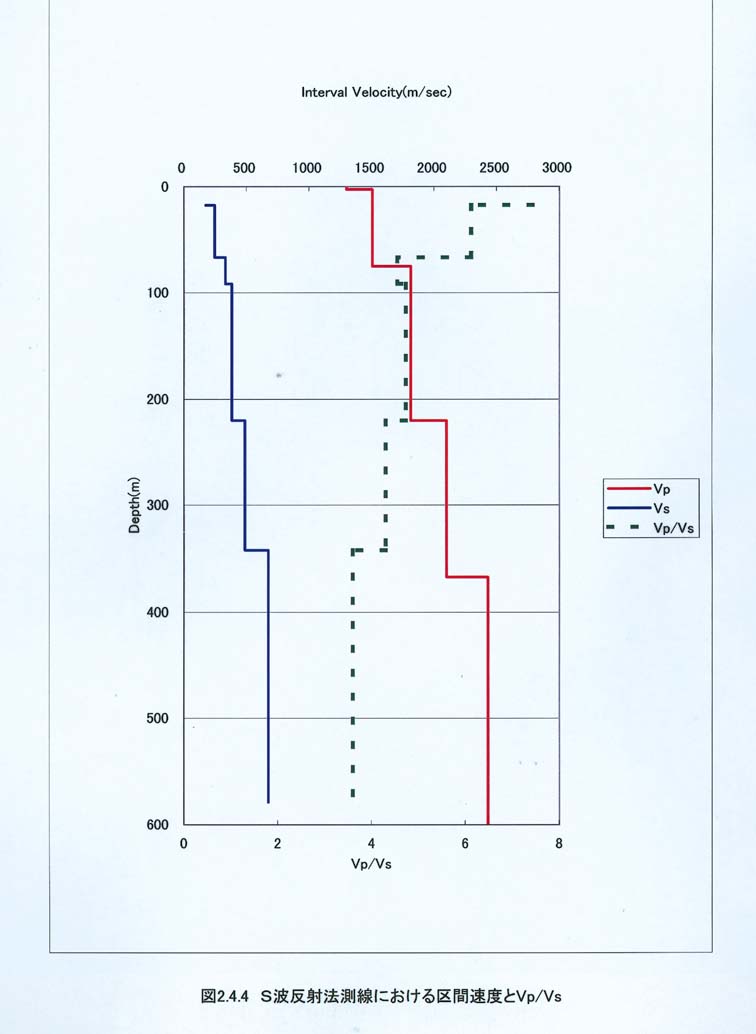

これらの結果をまとめたものを図２−４−４ に示す。
