Ｆ−Ｘ 予測フィルタ

ゲート長 ２０ トレース

オペレータ長 ３ トレース

ゲート長 ５００ ミリ秒

オーバーラップ 　２５０ ミリ秒

バンドパスフィルタ

ＣＤＰ １

０．０ 〜 ０．２ 秒 １５〜５０ Ｈｚ

０．２ 〜 ０．４秒 １２〜４０ Ｈｚ

０．４ 〜 ６．０ 秒 ８〜３０ Ｈｚ

ＣＤＰ ２０８７

０．０ 〜 ０．２ 秒 １５〜５０ Ｈｚ

０．２ 〜 １．０秒 １２〜４０ Ｈｚ

１．０ 〜 ６．０ 秒 ８〜３０ Ｈｚ

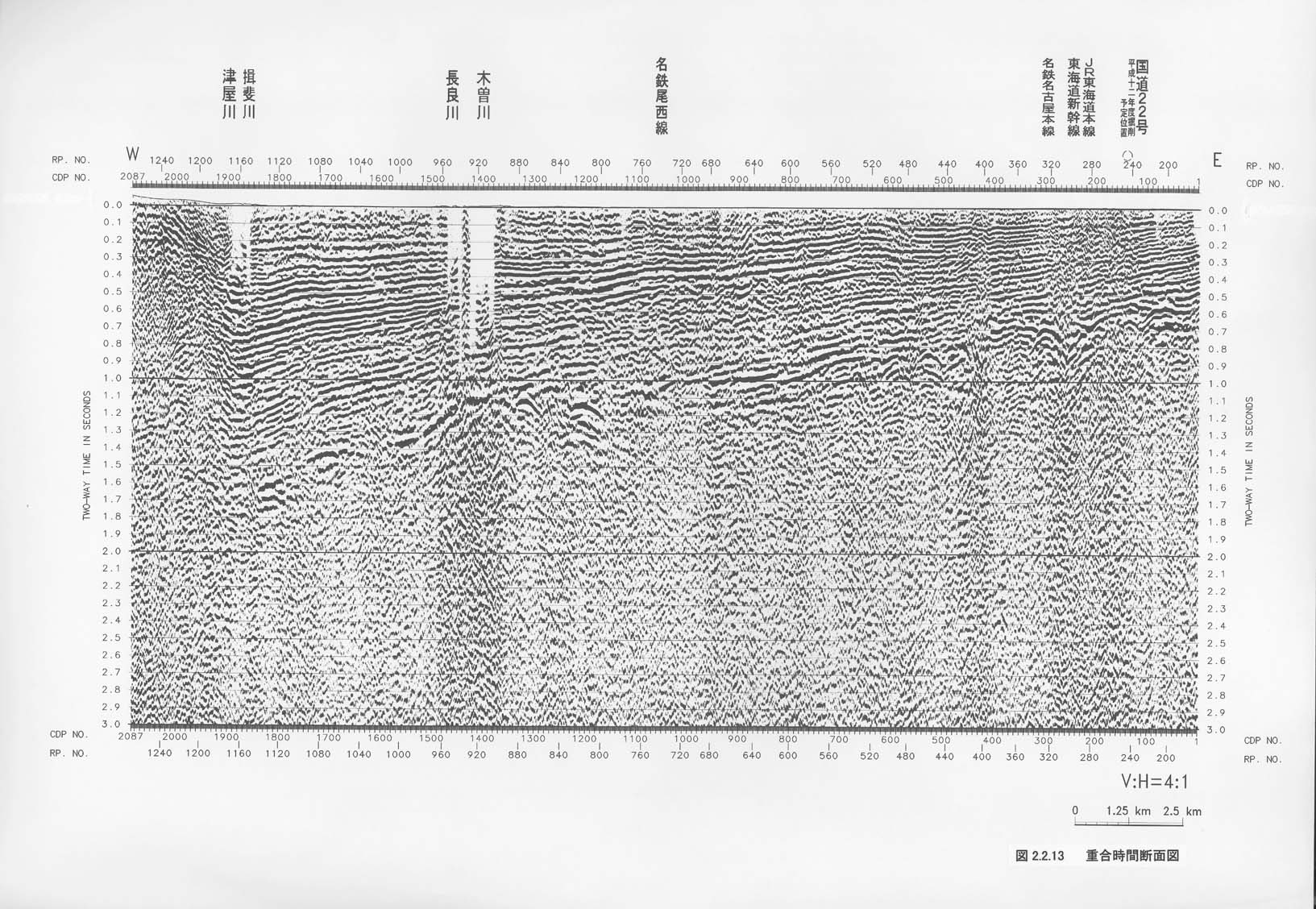

図２−２−１３に重合後の時間断面を示す。
