２−１−２ 屈折法による深部構造

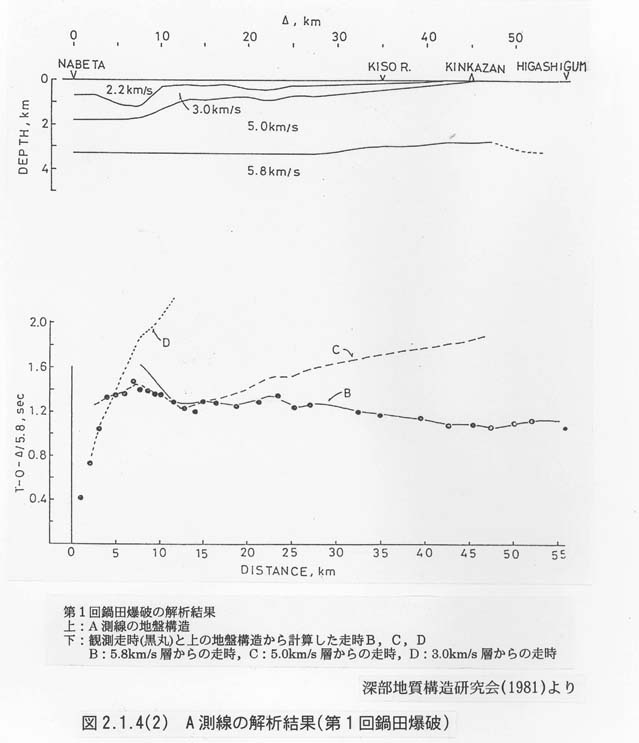

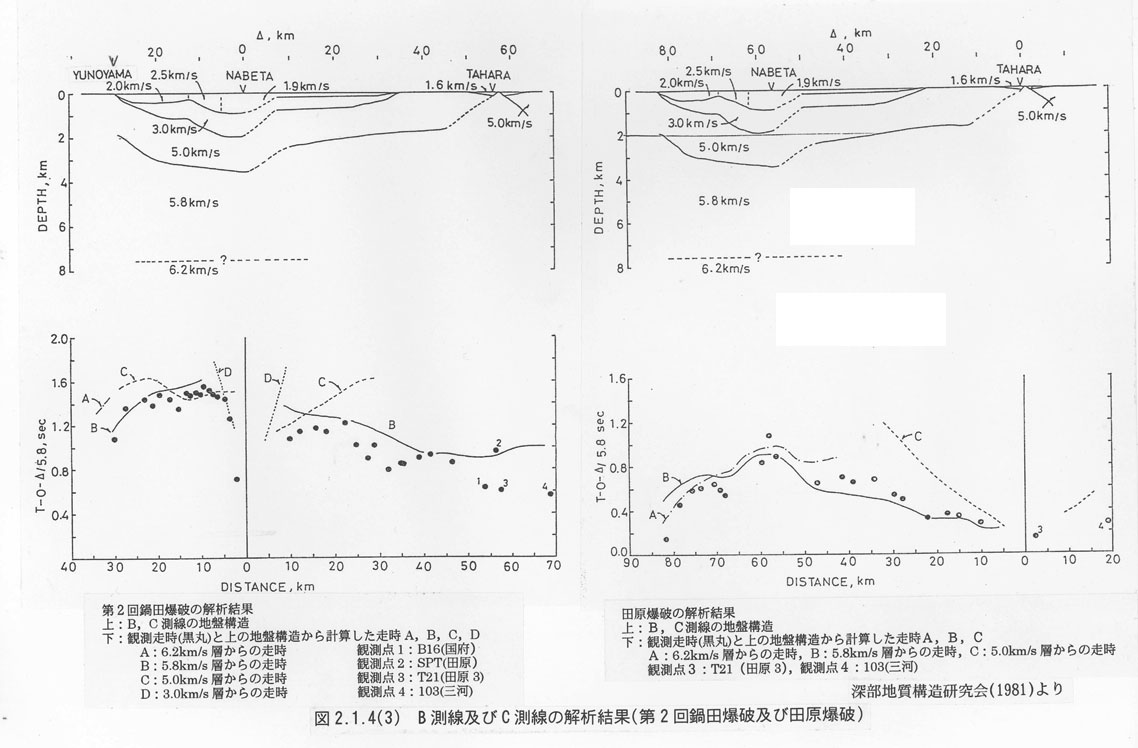

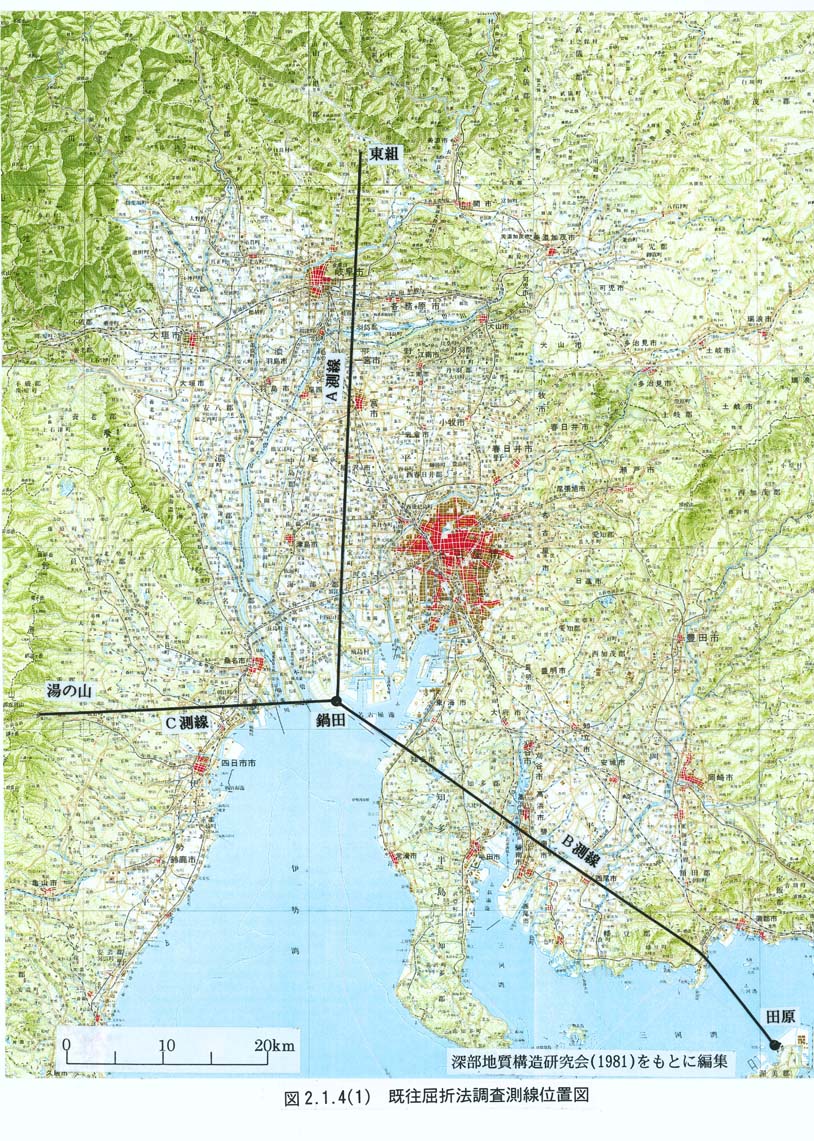

濃尾平野においては、昭和５５年に人工爆破による屈折法調査が図２−１−４−１に示す測線で実施されている（中京圏基盤構造研究グループ， １９８０、中京圏基盤構造研究グループ， １９８１）。爆破点は鍋田と田原の２点であり、Ａ及びＣ測線は片側走時のみが得られている。この解析結果が図２−１−４−２，図２−１−４−３に示されている（深部地質構造研究会， １９８１）。 ３ｋｍ／ｓ層、５ｋｍ／ｓ層、６．２ｋｍ／ｓ層については、走時から直接確認されたものではないが、これらの層を想定することにより観測走時がうまく説明できる。解析の結果得られた速度構造は、第四紀と第三紀層上部に相当する速度１．６ｋｍ／ｓ〜２．５ｋｍ／ｓの第１層、第三紀層下部（中新統）に相当する速度３ｋｍ／ｓの第２層、中古生層や花崗岩による速度５ｋｍ以上の基盤から構成されており、大局的な構造形態は他の地質学的資料や重力異常等のデータから推定される構造とも矛盾しない。
