地震計のアレー配置は、空間自己相関法による解析を前提として、２重正三角形配置による７点同時観測とした。この２重正三角形配置による観測を、アレーサイズを変えて１調査地点で３回実施した。アレーサイズの小さい順に、Ｓアレー、Ｍアレー、Ｌアレーと呼ぶ。ただし、当初の計画後に追加されたＯ−８地点およびＴ−４地点は、Ｓアレーのみの観測とした。

アレーサイズの計画にあたっては、各調査地点のおおまかな地盤構造を想定し、それぞれの調査地点に適切と思われるサイズを設定した。その値を表４−２−１ に示す。

実際の観測地点の選定に際しては、縮尺１／２，５００ ， １／１０，０００ の都市地図を利用し、観測点位置が正三角形配置（許容誤差範囲をアレー半径の５％とした）になり、かつ良好な微動が観測できると思われる地点を選定できるように、それぞれのアレー半径を決定した。具体的には、Ｓアレーの観測地点は、学校のグラウンド等、できるだけ平坦な場所を選定した。Ｍ，Ｌアレーに関しては、交通量の多い幹線道路や鉄道の近くを避け、民地や歩道、農道等に設置するようにした。最終的に決定したアレーサイズを表４−２−２ に示す。また各調査地点の観測位置を付図４−２、付図４−３、付図４−４、付図４−５、付図４−６、付図４−７、付図４−８、付図４−９、付図４−１０、付図４−１１、付図４−１２、付図４−１３に示す。

表４−２−１　計画アレー半径

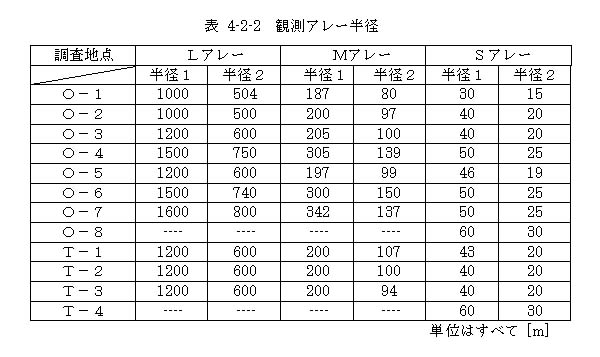

表４−２−２　観測アレー半径
