現地での観測要素点の位置出しは、縮尺１／２，５００の都市地図を利用して、設計した観測要素点位置を中心として、各アレイにおける等価半径の５％の位置許容誤差円の範囲内で、できるだけ良好な微動の観測ができる場所を選定して行った。

観測要素点の地震計設置場所は、Ｓアレイについては学校のグラウンド等（アレイが収まる平坦な敷地）を利用し、その他のアレイについては民有地（民家の玄関先、駐車場、畑、田）や歩道上とした。付録７−１に測定中の写真を、表２−５−３に最終的に使用したアレイ諸元を示す。

（２−２）観測仕様

微動アレイ探査では複数の地震計による同時観測を行うため、観測に使用する機器の特性が良く揃っていることに留意しつつ、解析に十分なデータ量（時間長）を確保することが必要である。表２−５−４に実施した観測仕様を示す。

（２−３）使用機器

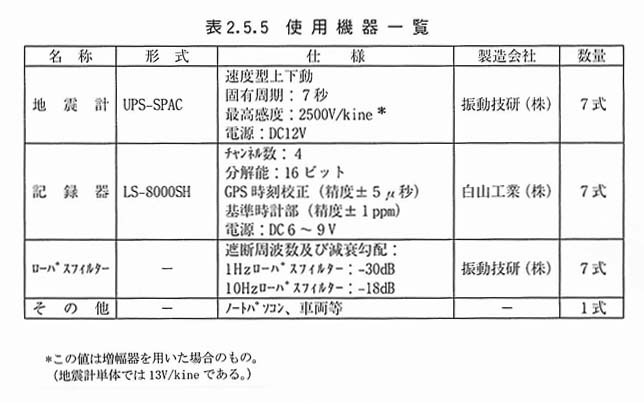

微動観測に使用した観測機器の仕様を表２−５−５に示す。

（２−４）観測手順及び工程

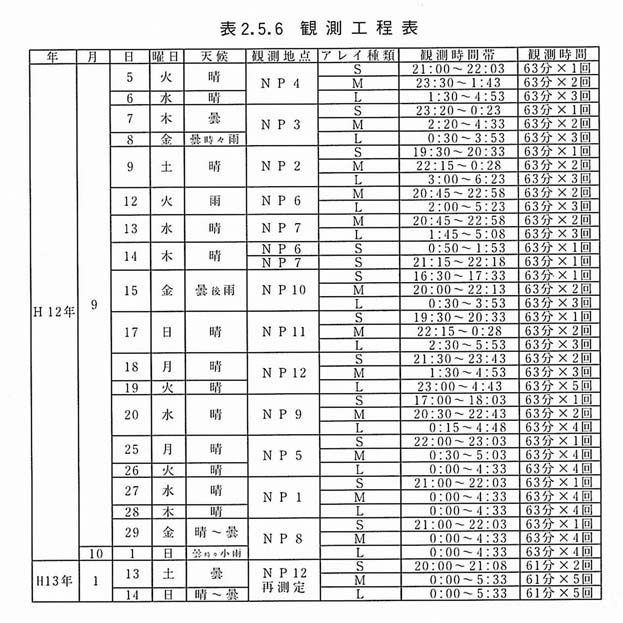

観測は、平成１２年９月５日〜１０月１日及びＮＰ１２地点の再測定として平成１３年１月１３〜１４日の間において、夜１９：００〜翌朝５：００の時間帯で行った。ＮＰ１２地点は、平成１２年９月１８日から１９日に測定を行なったが、観測した微動データの低周波数域のエネルギーが小さく精度の良い位相速度が求められなかったため、比較的低周波数域の微動エネルギーが大きいと言われている冬季（平成１３年１月）に再測定を実施した。また、毎日の観測機器設置前に、ハドルテストを実施し、７台の観測機器の特性が揃っていることを確認した。表２−５−６に観測工程表を示す。

観測機器の設置において、７箇所の観測要素点に設置する地震計は同一の方位（北方向）に合わせ、水平を調整した。地震計は十分に地面と設置するよう注意して設置し、地表が柔らかい場合には鉄製のスペーサーを使用した。

観測スケジュールは、予めパソコンにより各記録器に設定しておき自動観測とした。観測は７台の観測機器が同時に動作するように設定し、６１分毎の観測前後にＧＰＳによる時間校正を行い、観測開始時刻と観測終了時刻の確認を行った。
