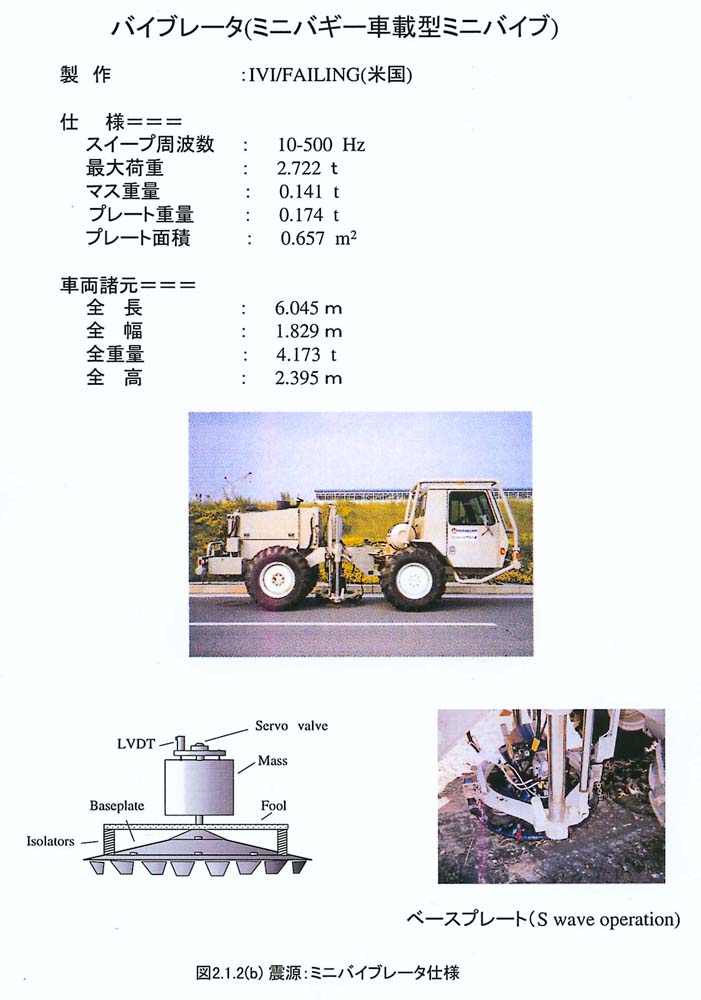

Ｓ波震源としてミニバイブ１台をＳ波モードに設定したものを用いた（図２−１−２−２ 参照）。Ｓ波震源は、クロスライン方向に振動させた（ＳＨ波）。ミニバイブでのＳ波観測終了後に、大型バイブレータを用いたＰ波（縦振動）反射法発震を行った。

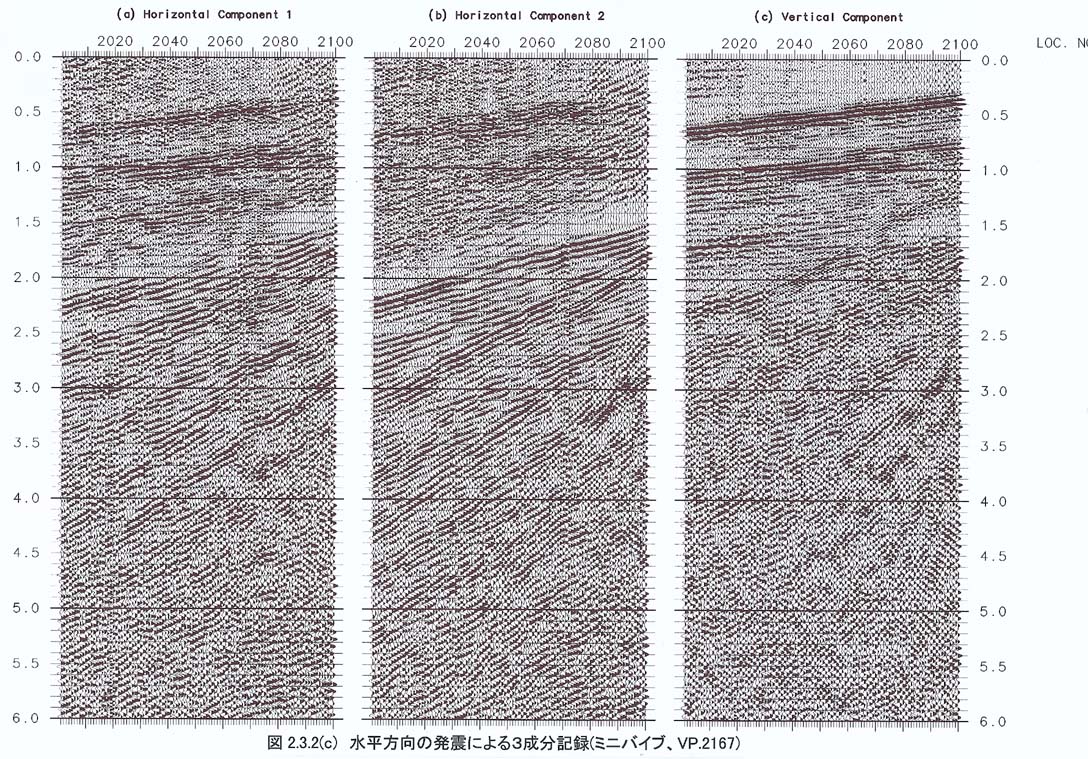

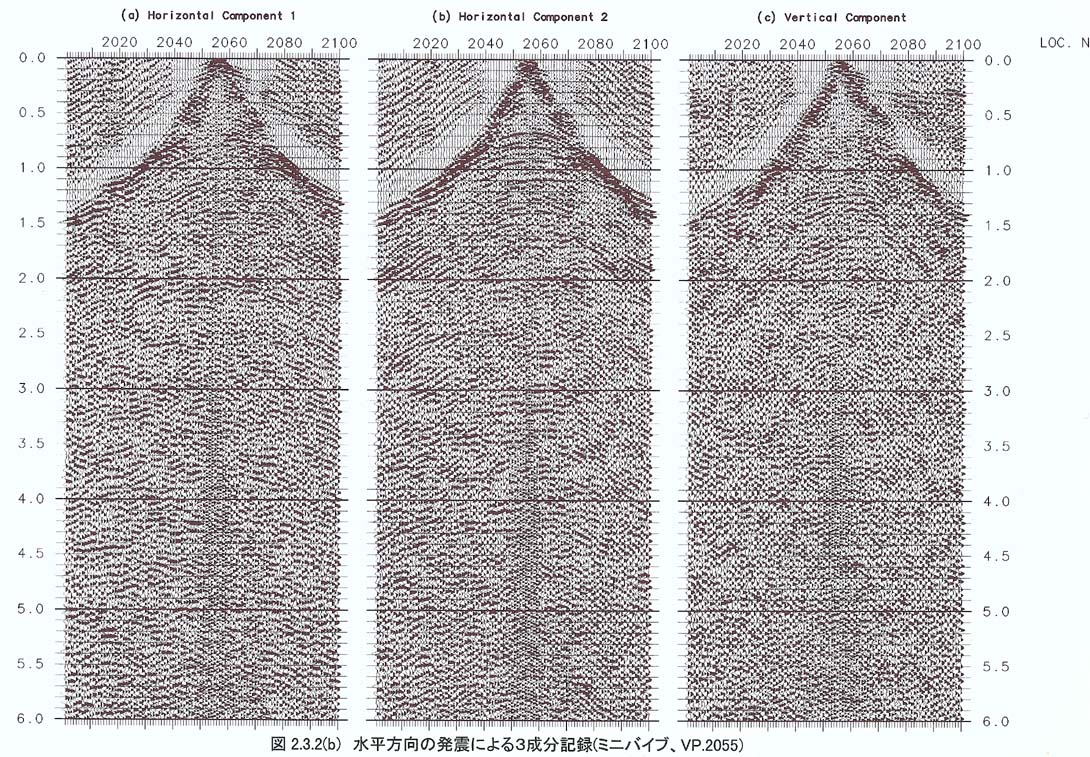

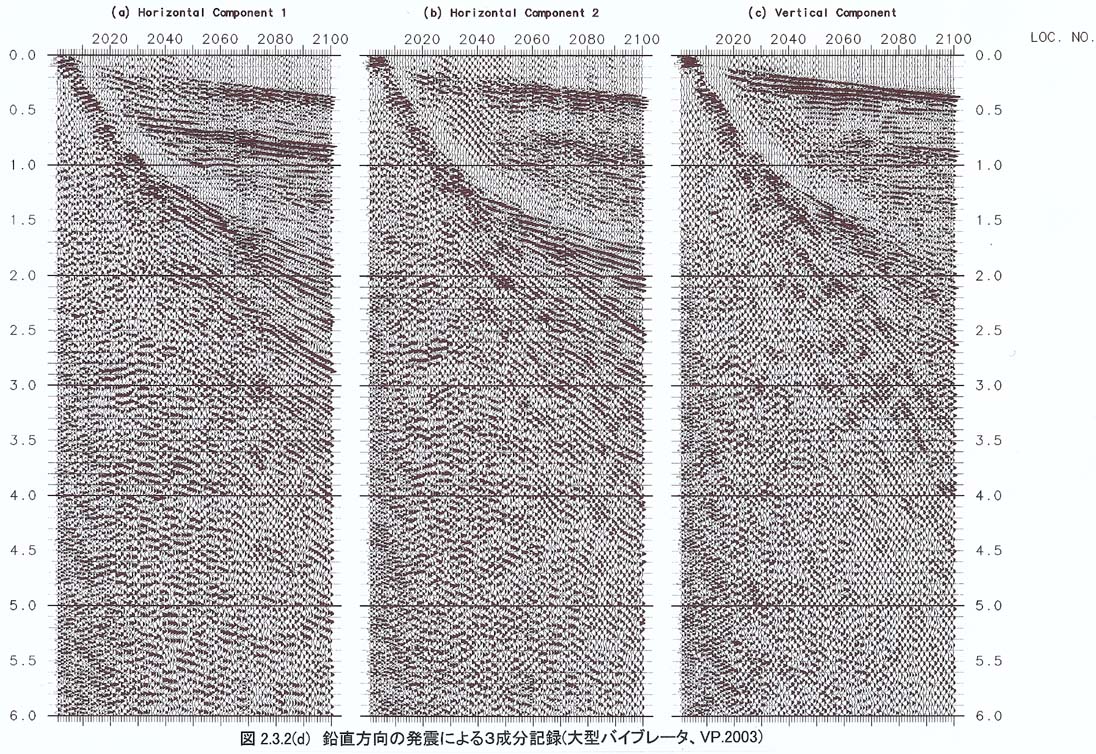

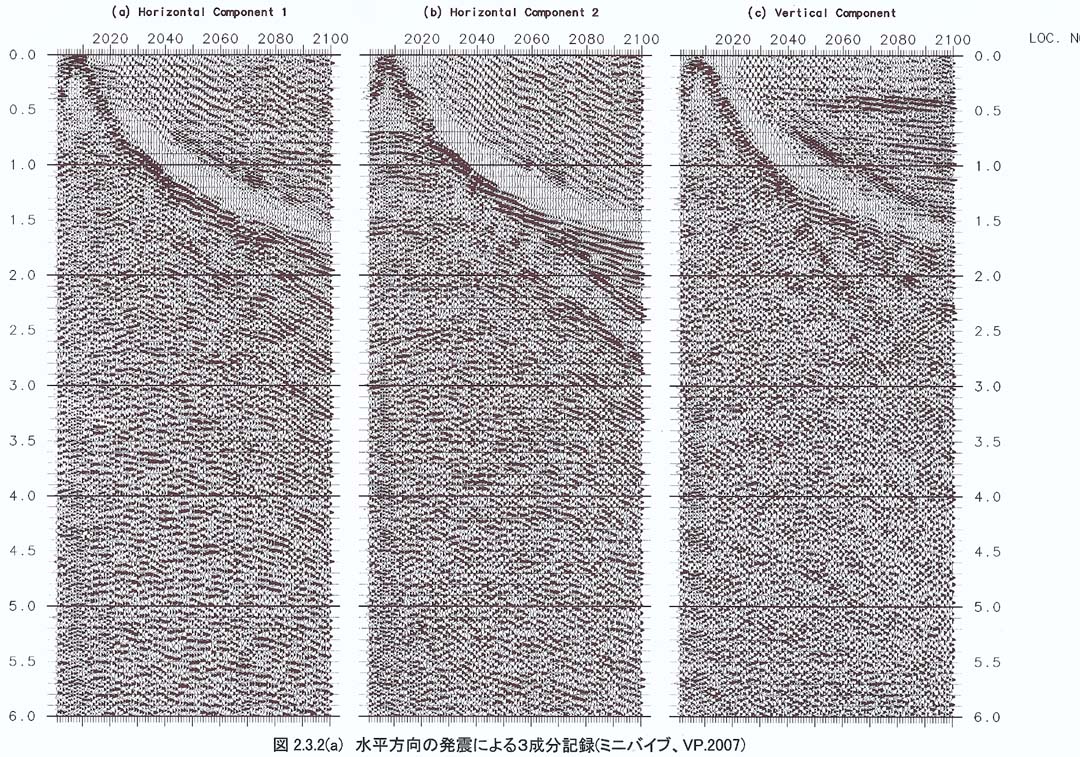

図２−３−２−１，図２−３−２−２，図２−３−２−３，図２−３−２−４には、それぞれ、ＶＰ．２００７（ミニバイブ（Ｓ波））、ＶＰ．２０５５（ミニバイブ（Ｓ波））、ＶＰ．２１６７（ミニバイブ（Ｓ波））およびＶＰ．２００３（大型バイブレータ）のショット記録を示した。表示は各成分毎にされており、左からクロスライン方向、インライン方向、鉛直成分を示している。ミニバイブは、クロスライン方向に発震しているため（ＳＨ波）、変換波などの影響を無視すれば、ＳＨ成分は、クロスライン方向で受振される。図２−３−２−２のクロスライン受振データには、Ｌｏｃ． Ｎｏ．２０５０〜２０７０（オフセット距離０〜１００ｍ）に往復走時４秒付近まで反射波が見られている。一方、図２−３−２−３はファーオフセットでの受振データであるが、これらには、屈折の多重反射と考えられるノイズが卓越しており、反射波は同定できない。
