設定したＣＤＰの数、および最終的に処理に用いたＣＤＰの範囲は以下の通りである。

総ＣＤＰ数　最終ＣＤＰ範囲　ＣＤＰ間隔　重合測線長

２０８７　　　　１−２０８７　　　　　１２．５ｍ　　　２６．０９ｋｍ

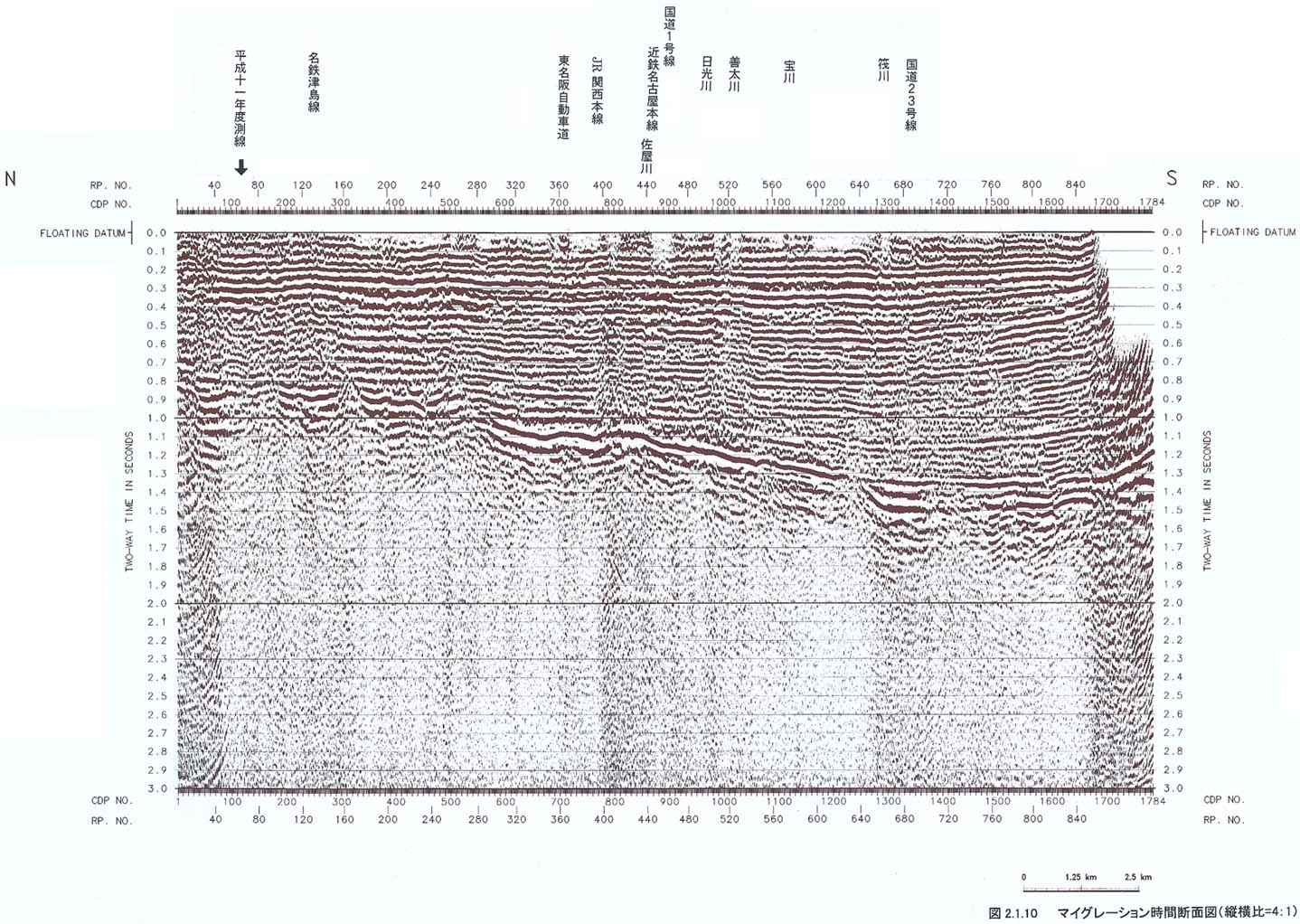

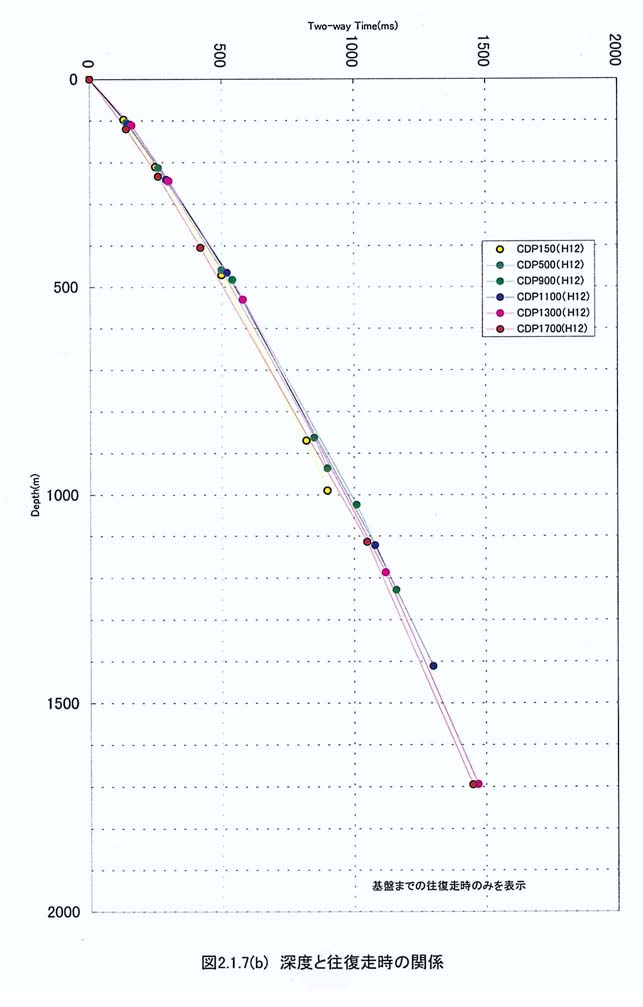

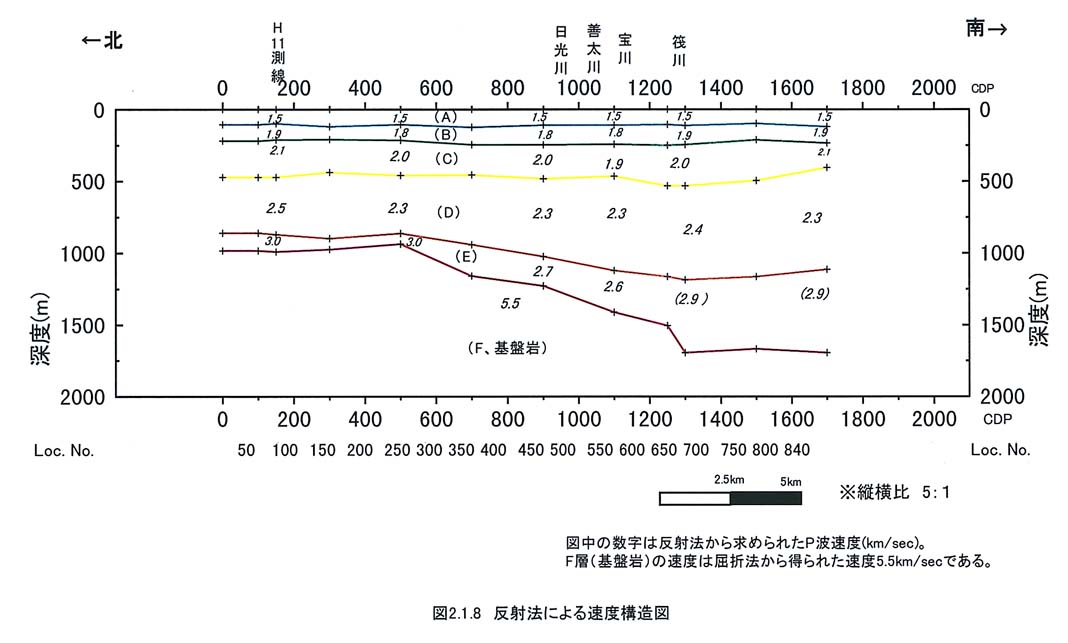

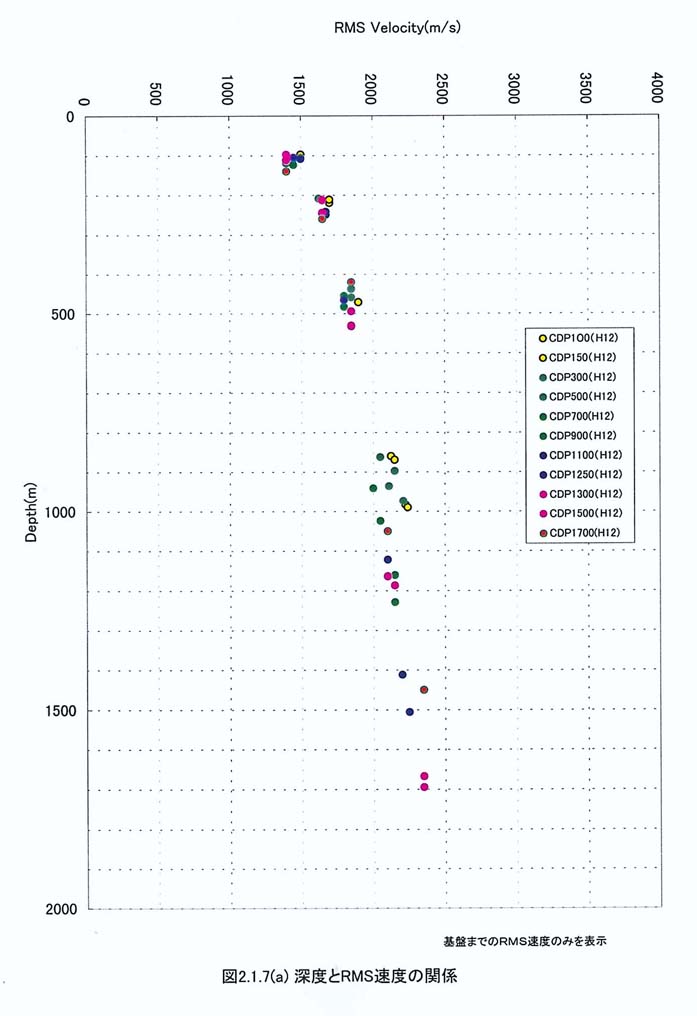

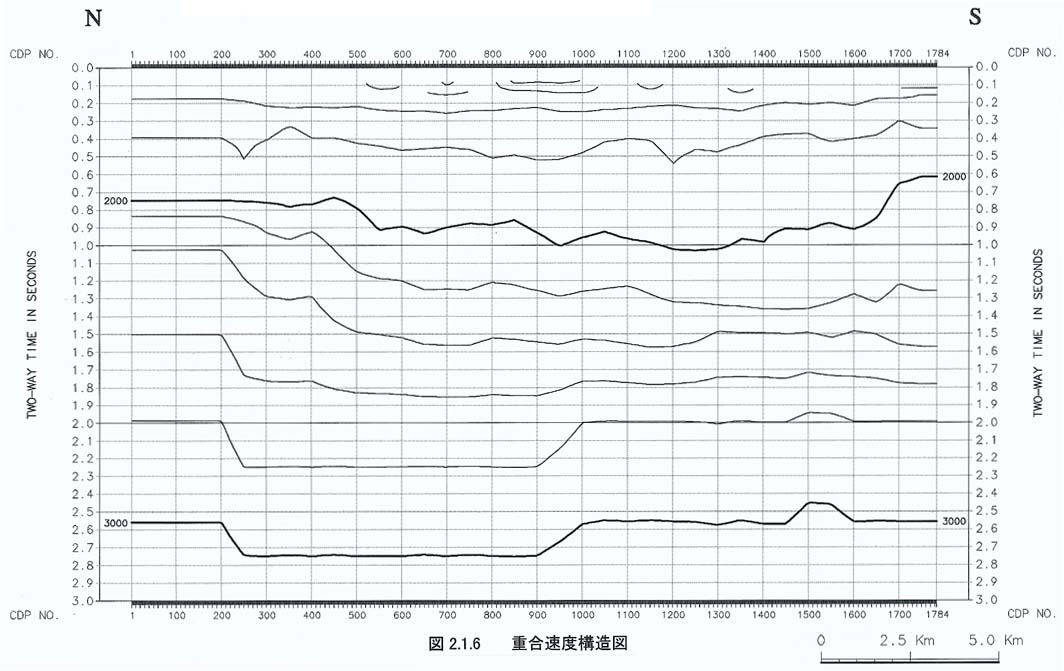

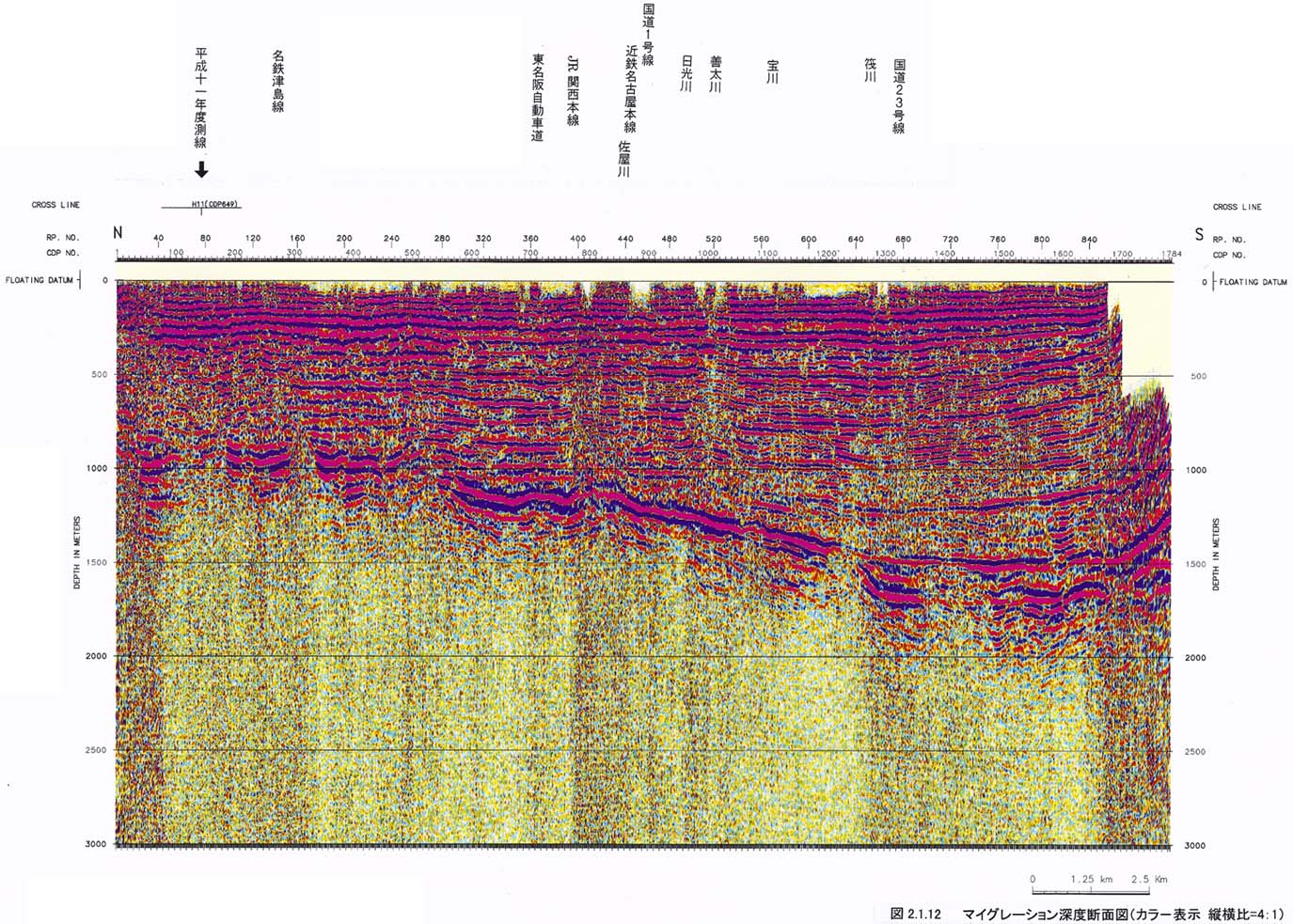

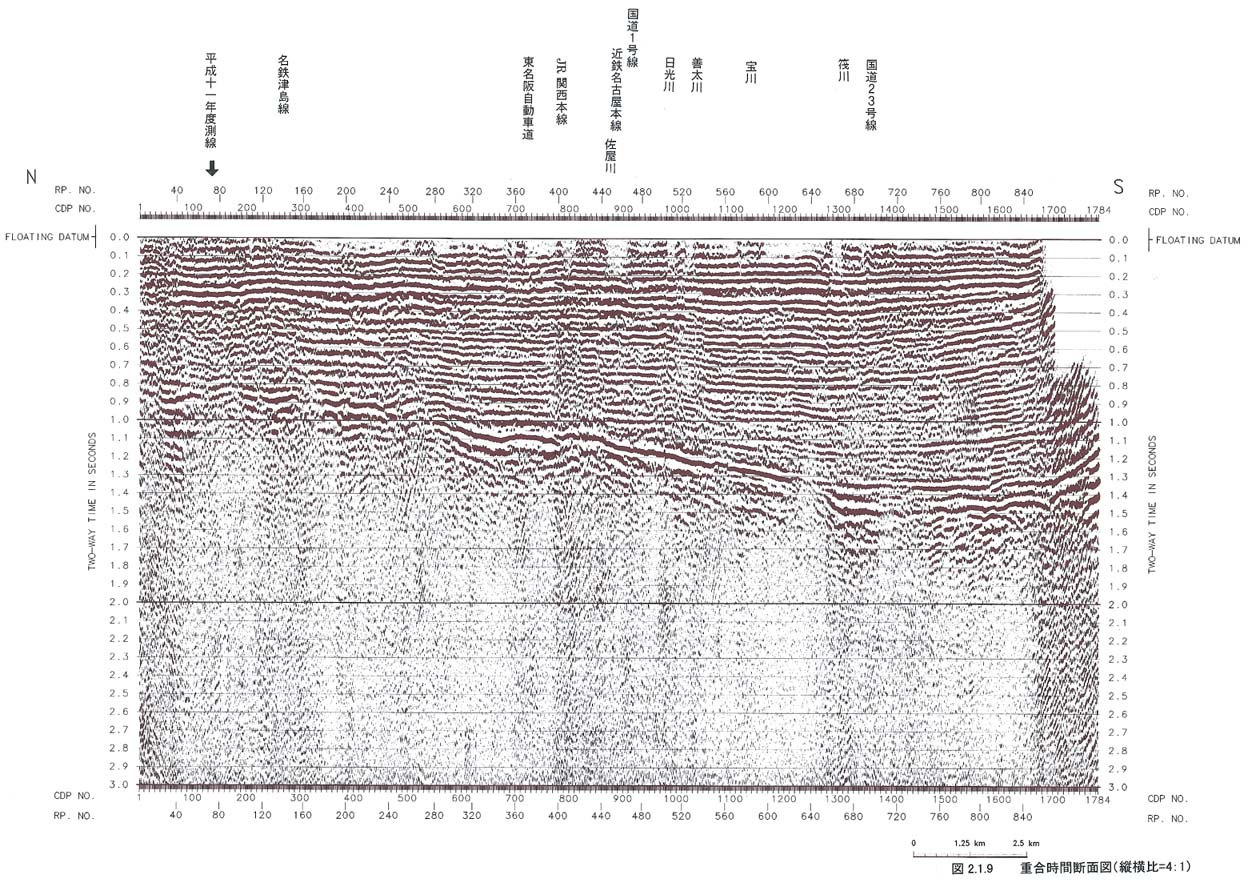

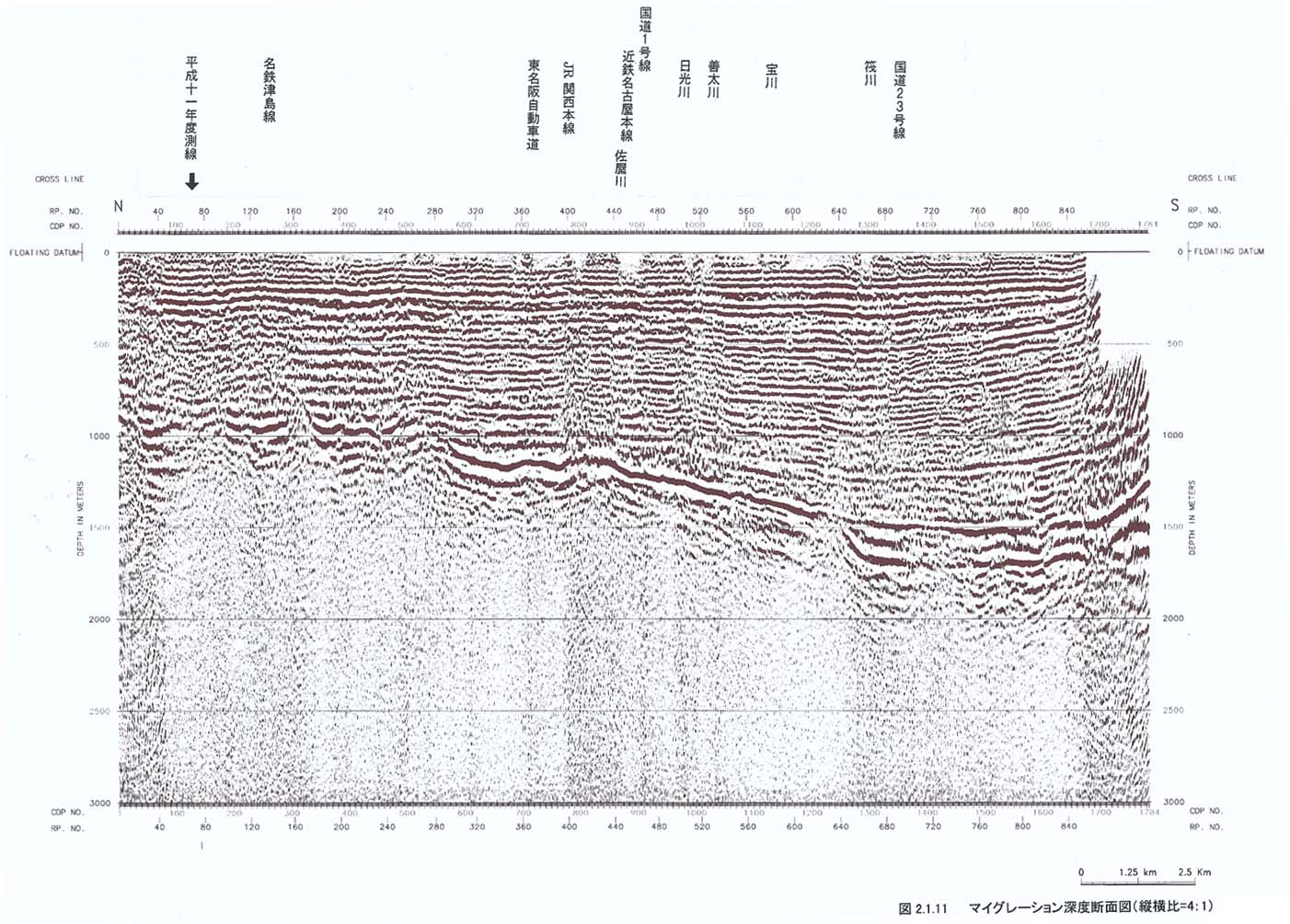

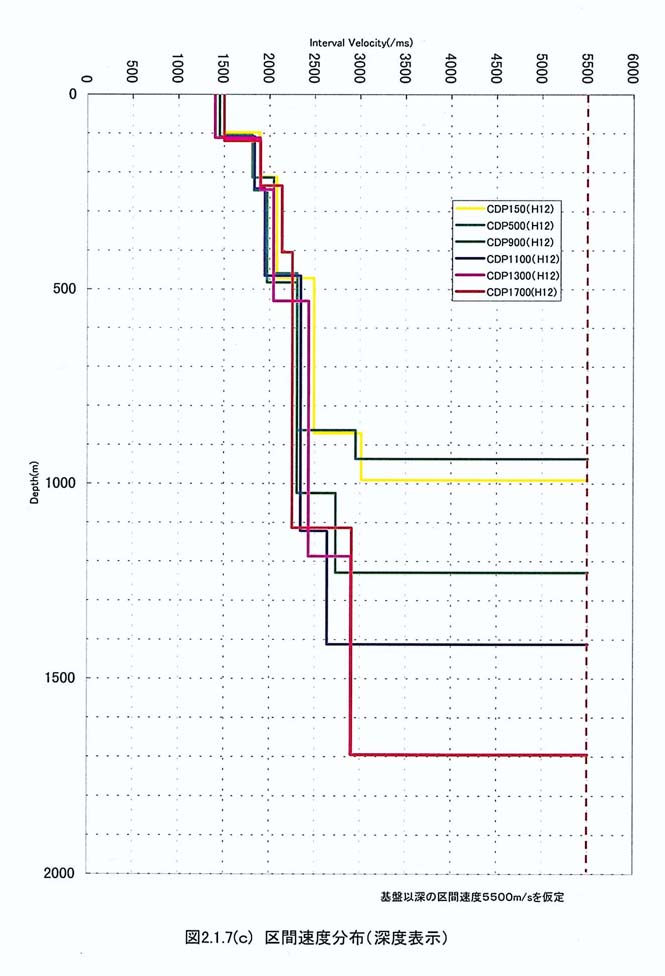

ＣＤＰ重合に用いた重合速度構造図を図２−１−６に示した。図２−１−７−１，図２−１−７−２，図２−１−７−３は、各ＣＤＰにおいて速度解析で求められた速度から、往復走時とＲＭＳ速度、往復走時と深度および深度と速度の関係を重ね合わせて表示したものである。図２−１−７−１および図２−１−７−２については、基盤面までの情報のみを示した。また、図２−１−７−３においては、基盤の速度は屈折法から得られた速度、５５００ｍ／ｓｅｃを仮定した。図２−１−８には反射法から得られた速度構造図を示した。図２−１−９および図２−１−１０、にそれぞれ重合後の時間断面およびマイグレーション時間断面図を示す。深度変換後の記録を図２−１−１１に示す。これは縦：横比が４：１になっている。図２−１−１２は同じ記録をカラー表示したものである。
