・ ０ 〜 ５０ｍ間　Ｐ波：１５００ 〜 １７００ｍ／ｓ　Ｓ波： ２００ 〜 ３００ｍ／ｓ

・ ５０ 〜２００ｍ間　Ｐ波：２４００ 〜 ２６００ｍ／ｓ　Ｓ波： ７００ 〜 ８００ｍ／ｓ

・ ２００ 〜６６１ｍ間　Ｐ波：２０００ 〜 ２５００ｍ／ｓ　Ｓ波： ８００ 〜 ９００ｍ／ｓ

・ ６６１ｍ以深　　　Ｐ波：４０００ 〜 ６０００ｍ／ｓ　Ｓ波：２０００ 〜 ３５００ｍ／ｓ

ＰＳ検層結果より、次式よりポアソン比（ν）を算出すると、下記の値となる。

式６−２−１

・ ０ 〜 ５０ｍ間　ν： ０．４８４ 〜 ０．４９１

・ ５０ 〜２００ｍ間　ν： ０．４４８ 〜 ０．４５４

・ ２００ 〜６６１ｍ間　ν： ０．４０５ 〜 ０．４２６

・ ６６１ｍ以深　　　ν： ０．２４２ 〜 ０．３３３

密度分布については、層相の変化に伴い変化するが、調査結果に基づき判断すると、概ね下記の４層に区分される。

・ ０ 〜 ５０ｍ間：　１．５〜１．８ｇ／ｃｍ３

・ ５０ 〜２００ｍ間：　１．８〜２．２ｇ／ｃｍ３

・ ２００ 〜６６１ｍ間：　１．９〜２．４ｇ／ｃｍ３

・ ６６１ｍ以深　　：　２．５〜２．７ｇ／ｃｍ３

これらの値は、ＰＳ検層結果、密度検層およびボーリング調査結果に基づいた地層分類より区分したものであり、濃尾平野の地盤速度層構造へ適応するには、十分な検討が必要である。本報告書では、室内試験結果より、測定値の妥当性を検討した。図６−２−１に、これらの値と室内試験結果を示した。

超音波速度測定結果は、掘削時の緩みを考慮し、三軸状態で実施した２００〜６６１ｍ間は、Ｐ波が２０００〜２４２０ｍ／ｓ、Ｓ波が５６８〜８８５ｍ／ｓであった。Ｐ波については、速度検層結果の範囲内であり、調査結果が概ね妥当であると判断される。Ｓ波については、速度検層結果よりやや小さい値を示している。これについては緩みの影響が考えられる。６６１ｍ以深の試料は、完全に固結し、緩みの影響の少ない新鮮岩を、供試体とし、一軸状態で超音波速度測定結果を実施した。Ｐ波は５５５０〜６０３０ｍ／ｓ、Ｓ波は３４６０〜３５２０ｍ／ｓであり、新鮮岩のＰＳ検層結果と調和的である。このことから、概ね妥当であると判断される。

また、密度について、掘削に伴う緩み膨張を考慮する必要があるものの、湿潤状態で実施した試験結果は、各試験試料について、密度検層結果の範囲内である。地盤が湿潤状態であると仮定すると、これらの調査結果は概ね妥当であると考えられる。

以上より、２００〜６６１ｍ間の室内試験結果のＳ波速度が、速度検層結果より、やや小さい値を示すものの、この他の調査結果については概ね妥当であると考えられ、調査結果が、物性値データとして、有用であると判断される。

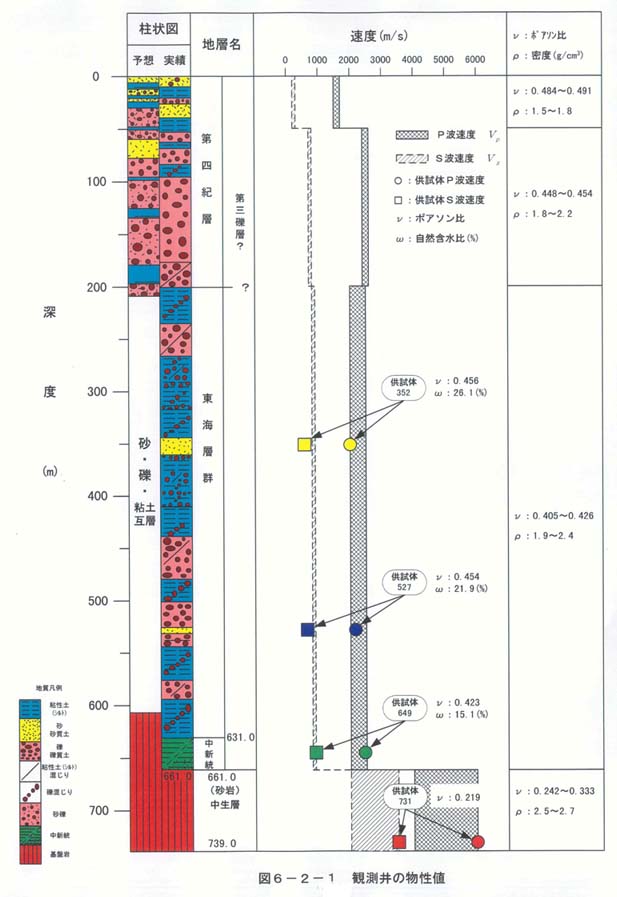

図６−２−１　観測井の物性値
