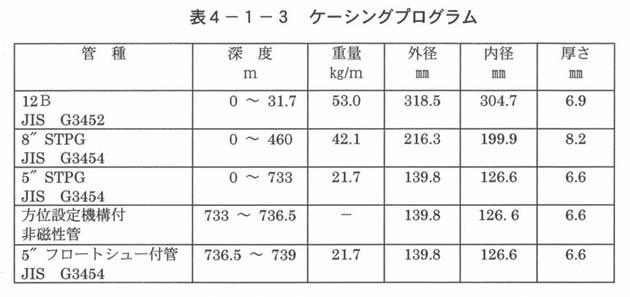

表４−１−３　ケーシングプログラム

（ａ） 各ケーシングについて全孔長にわたりセメンチングを行い、ケーシング管が孔芯に設置できるようにケーシングにセントラライザーを取り付けた。セントラライザーの員数は、８インチ管は上下２箇所（上端掘削基準面下３０�p、下端５０�p直上）、５インチ管は５箇所とした。

（ｂ） １２Ｂケーシングは、１４ ３／４″孔径で掘削後挿入した。

（ｃ）方位設定機構は、観測装置を定方位に設定するためのガイド機構であることから、非磁性ケーシングの下部に接続し、材質はＳＵＳ３１６製とした。

（ｄ） 非磁性ケーシングの性能は以下の通りとし、検査に合格したものを使用した。検査成績表は巻末資料に示した。

Ａ　材　　　質　　ＳＵＳ３１６製

Ｂ　導　磁　率　　０．６ガウス以下

Ｃ　偏　　　心　　０．５�o以下

Ｄ　内面仕上げ　　１ＯＳ以下

（ｅ） 方位設定機構の下部に、チュービングを通すための穴と沈殿物の通過する溝をもった台座を設け、 材質はＳＵＳ３１６製とした。

（ｆ） 方位設定機構付非磁性ケーシングおよび台座の制作にあたっては、事前に設計図を提出し、県の承諾を得たものを用いた（図４−１−８）。

（ｇ） セメンチングに使用するセメントスラリーの比重は、１．８とし、スラリー調合毎に比重の測定を行った。

（ｈ） セメンチング後、８″ケーシングについては加圧テストによりセメンチング状況を確認した。

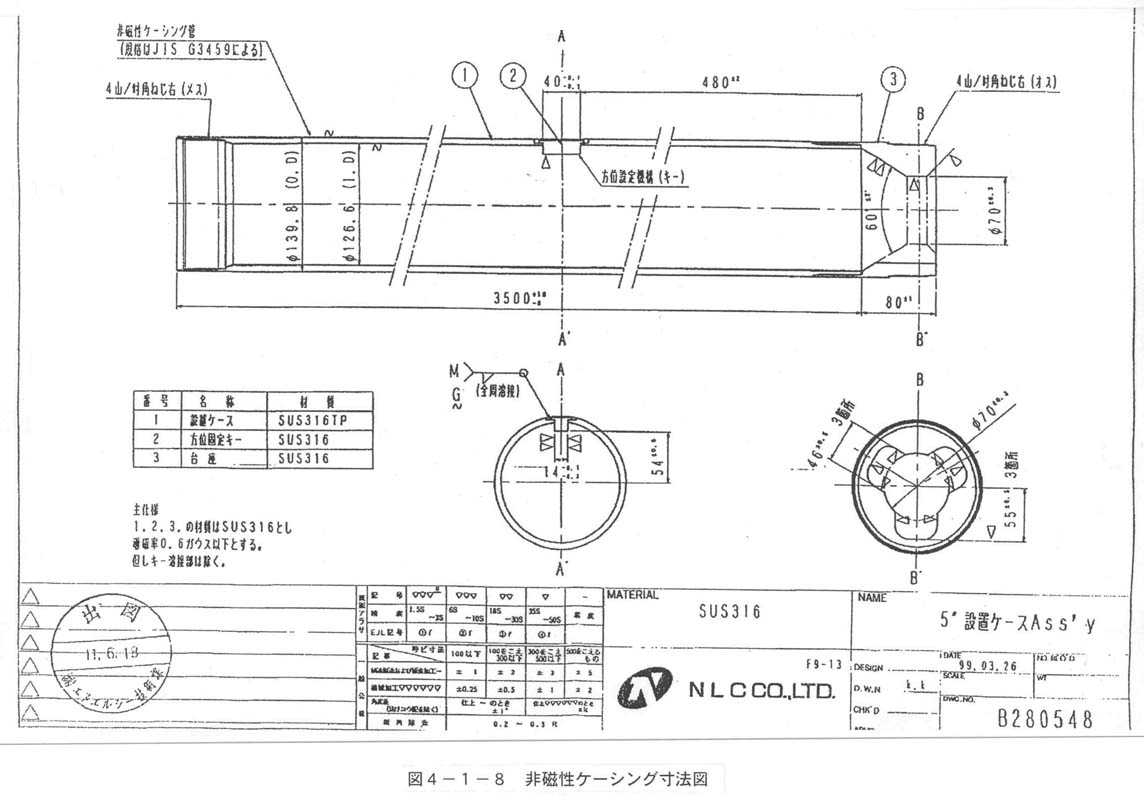

図４−１−８　非磁性ケーシング寸法図
