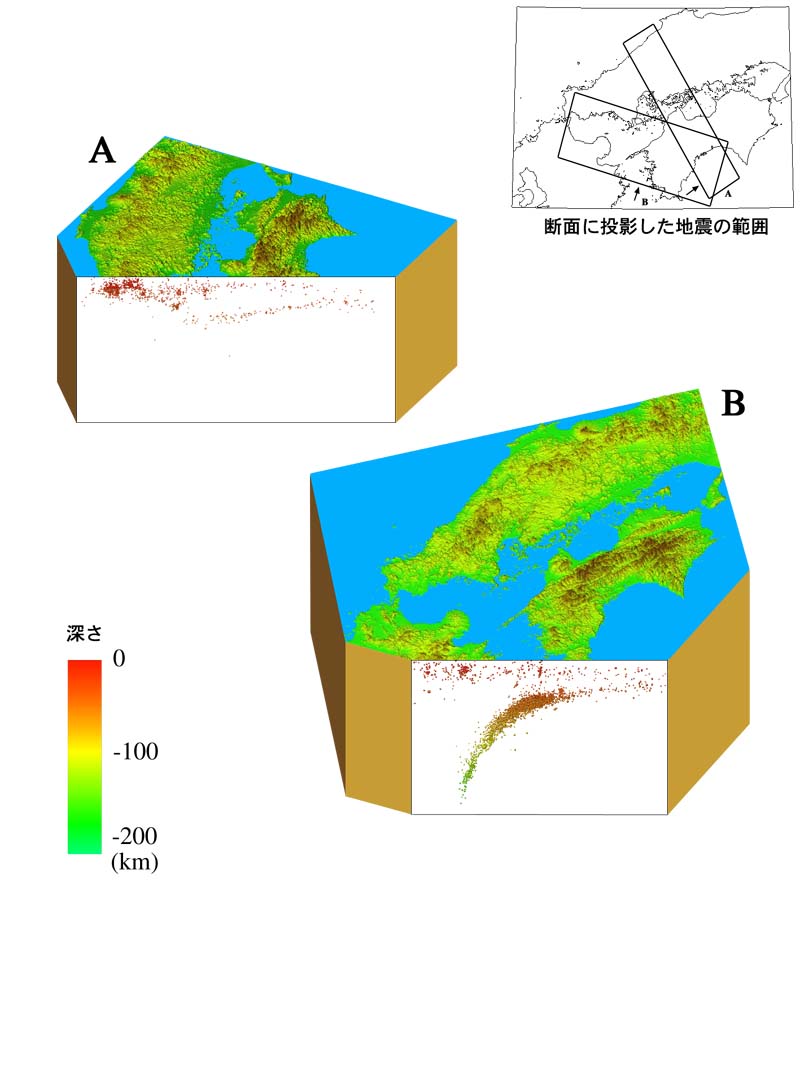

図8−3 中国・四国地方の地震活動とフィリピン海プレートの沈み込み(M2以上、1985年〜1994年、深さ200km以浅)


図の右上(南東)の方から左下(北西)へ傾き下がる地震活動は、沈み込むフィリピン海プレートに沿っている。このような地震の分布状況からフィリピン海プレートが中国・四国地方の下に沈み込んでいる様子が見てとれる。Aの断面では沈み込みの角度が小さいが、Bの断面では沈み込みの角度が途中から急になり、より深くまで地震活動が見られる。

[東京大学、京都大学、高知大学のデータから作成]
