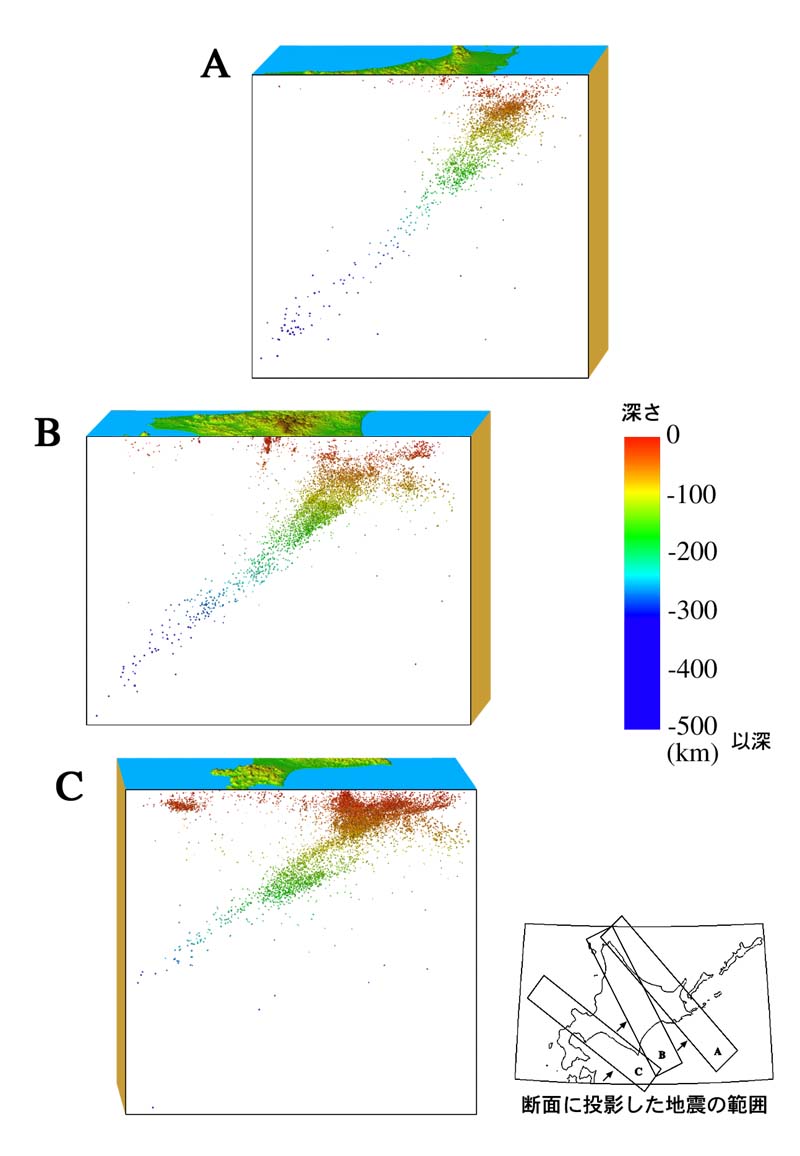

図3−2 北海道地方の地震活動と太平洋プレートの沈み込み(M2以上、1976年7月〜1996年6月)


図の右上(東)の方から左下(西)へ傾き下がる地震活動は、沈み込む太平洋プレートに沿っている。このような地震の分布状況から太平洋プレートが北海道地方の下に沈み込んでいる様子が見てとれる。また、Cでは、図の中央からやや右の深さ20kmから40kmに日高山脈南部の地震活動が見られる。

[北海道大学データから作成]
