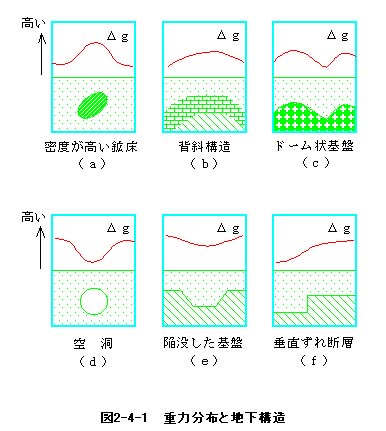

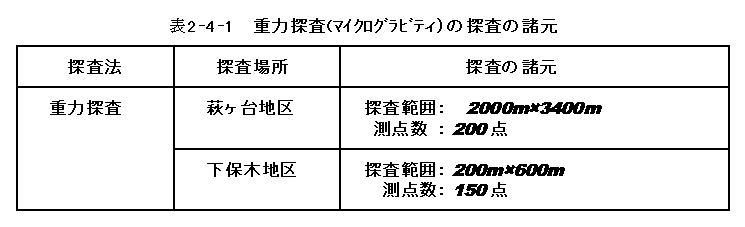

図２−４−１（ｆ）のように、断層変位等によって基盤構造に段差がある場合その直上で測定された重力値は地下の基盤構造を反映した重力異常として表れる。したがって、この原理を利用すると、重力値を多点で測定・解析することによって基盤構造を推定することができる。なお、表２−４−１に今回の探査諸元をまとめた。

以下に探査測定・観測・探査の方法についてまとめた。

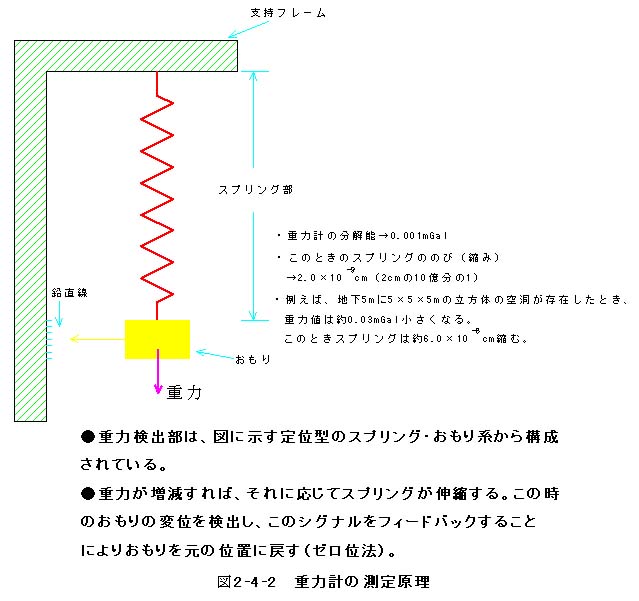

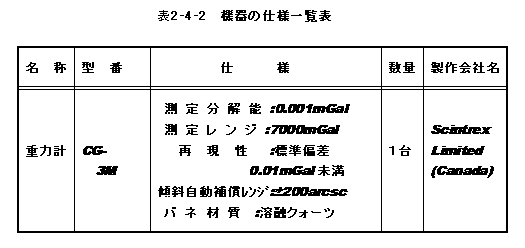

今回の測定には、Ｓｃｉｎｔｒｅｘ社（Ｃａｎａｄａ）製のサーボ制御型重力計を用いた。図２−４−２に重力計の測定原理を示し、表２−４−２に機器の仕様を示す。

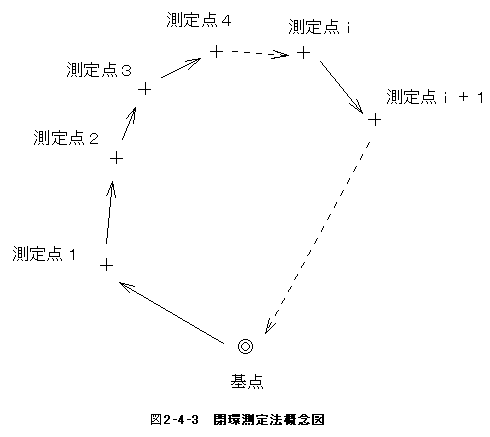

測定は、図２−４−３の模式図に示すような閉環測定によって行った。この方法は、任意に設けた基準点（基点）を出発して、測定点１，２，３，･･･，ｉ，ｉ＋１，･･･と重力測定を行い、再び基点に戻って測定するものである。このとき、基点での閉合差がある許容誤差の範囲に納まれば測定を終了し、もし、閉合差が大きければもう一度その環の測定をやり直すことになる。閉合差とは、閉環測定の最初と最後の基点での測定値の差である。今回の測定では、以上のような閉環測定をそれぞれの測定エリアについて１回実施し、データの良否の確認を行った。
