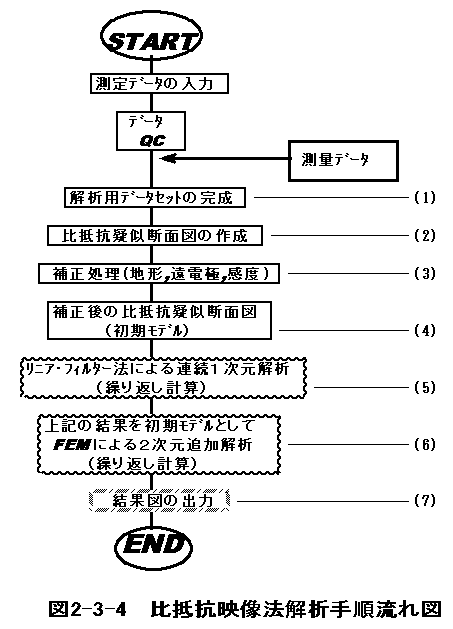

（１）解析用ﾃﾞｰﾀｾｯﾄの完成　　　　　　　　　　　　　　　　　　　　　　　　　　　

測定したﾃﾞｰﾀには様々の要因による外的なノイズが含まれている。解析に先立ちこれらのノイズをﾃﾞｰﾀから取り除く。方法としては測定ﾃﾞｰﾀをグラフ化し、明らかに異常なﾃﾞｰﾀは取り除く、また、ノイズの要因が明確な場合にはﾃﾞｰﾀの修正を行う。

修正後のﾃﾞｰﾀに測線測量の標高ﾃﾞｰﾀを付け加えて解析用のﾃﾞｰﾀｾｯﾄを完成させる。

（２）前出の�@式を用いて比抵抗疑似断面図（見掛比抵抗分布図）を作成する。疑似断面図は真の比抵抗分布を示すものではないが、大まかな比抵抗構造を把握することが出来る。また、この際明らかに異常なﾃﾞｰﾀが確認された場合にはもう一度、ﾃﾞｰﾀの見直しをする。

（３）補正処理

測定したﾃﾞｰﾀにはａ）で取り除いた外的なノイズ以外に地形や測定方法（原理）に起因する要素が混入している。これらを解析前に取り除くために以下の補正処理を行う。

（ａ）地形補正：探査測線が平坦ではない場合、測定値には地形の影響が含まれる。そこでＦＥＭによるシュミレ−ションを行い、地形の起伏が測定値におよばす影響を計算し、補正係数を算出する。

（ｂ）遠電極補正：比抵抗映像法の電極配置は２極法を用いている。このため、理論的には１対の電極で地盤の抵抗値を測定していることになる。つまり、遠電極は無限遠方にあると仮定している。しかし、実際の測定では遠電極間までの距離は有限である。このため、遠電極までの距離の影響が測定値には混入している。この影響を低減するために行う補正である。

（ｃ）感度補正：２極法配置の感度分布は、測定点直下よりむしろ電極の両端の方が大きい。そのため、測定点直下の感度が最大になるような補正を行う。

（４）初期ﾓﾃﾞﾙ図の作成

各種の補正が終了したﾃﾞｰﾀを用い再度、比抵抗疑似断面図を作成する。ここで作成した図を以下の理論計算の初期ﾓﾃﾞﾙとする。

（５）ﾘﾆｱﾌｨﾙﾀｰ法による連続１次元解析　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

（４）の見掛比抵抗分布を初期モデルとして、このモデルのような構造の場合に、観測されるはずの見掛比抵抗分布（つまり測定値）を理論的に計算する。計算はﾘﾆｱﾌｨﾙﾀｰ法を用いた連続１次元解析で行う。この解析過程はいわゆる逆解析と呼ばれるものである。具体的には、与えられたﾓﾃﾞﾙから計算した理論値と実際の観測値が一致するように逐次ﾓﾃﾞﾙを修正させながら繰り返し計算を行うといった方法である。

（６）ＦＥＭによる２次元解析　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

（５）での結果を初期ﾓﾃﾞﾙとして、ＦＥＭによる２次元解析を行う。（５）の解析は基本的には１次元解析に近いもので、比抵抗構造が１次元的な場合には正しい結果が得られるが、２次元構造に対しては鈍感である。そこでＦＥＭを用いて２次元解析を行い、さらに解析の精度と分解能を向上させる。

（７）比抵抗分布の図化、出力　　　　　　　　　　　　　　　　　　　　　　　　　　　　

最終的に決定された比抵抗分布をカラ−のコンター・マップ図として出力する。
