米沢市舘山地区地形断面図（図６−５−８）

１）来年度調査目的

米沢盆地西縁部における断層の活動履歴を求めるために次の調査を行う。地表踏査（精査）を実施し、低位段丘面（ＹＬ４面）において、浅層反射法探査（Ｓ波）、ボーリング調査、トレンチ調査を実施する。また米沢盆地西縁部における基盤構造及び活断層の地表部への連続性を確認する目的で浅層反射法探査（Ｐ波）を実施する。探査深度は２００ｍ程度とし、基盤面から上位の地層の変位量、各変位の累積性から、米沢盆地の活動度を検討する資料とする。さらに最新活動履歴および活動間隔を求めるため、低位段丘面（ＮＬ３，４面）および沖積面において年代測定の試料採取を目的としたボーリングを実施する。

２）調査計画数量およびその根拠

・計画数量：

地表踏査（精査）　２ｋｍ２　、トレンチ調査　１箇所　２０ｍ×１０ｍ×深さ５ｍ、

ボーリング調査　３０ｍ×２地点、１５ｍ×２地点、２ｍ×６地点、

浅層反射法探査　測線長１００ｍ（Ｓ波）、測線長１０００ｍ（Ｐ波）

年代測定　３０試料

・根　　拠：

米沢市吹屋敷から遠山地区にかけて、低位段丘面（ＹＬ２面、ＹＬ３面、ＹＬ４面）に明瞭な断層崖が少なくとも２列認められ、遠山地区以南では崖錐堆積物に覆われて不明瞭となる。平成１２年度に遠山地区で実施したボーリング調査によって、ＹＬ２面堆積物に変位が認められ、またＹＬ４面堆積物から３０００〜６０００年前の年代値が得られた。また地表踏査の結果を合わせると、この地区のＹＬ４面は断層による変位を受けている可能性が高いと考えられる。以上から、最終活動時期はＹＬ４面形成後であると考えられる。より詳細に断層の活動度等を議論するためには、トレンチ調査をはじめとした一連の調査が必要であるが、遠山地区では国指定の遺跡分布範囲に隣接しており、トレンチ調査用地の設定が困難である。遠山地区北方の舘山地区では、トレンチ調査用地が確保可能であると考えられるため、トレンチ候補地に設定する。ただし、地形改変の影響等により断層変位地形は不明瞭であると考えられるため、事前に地表踏査（精査）において地形や地質を確認することが必要となる。さらにボーリング調査に先立って、浅層反射法探査で地下構造を把握することも重要である。それらの調査結果をもとにトレンチ調査位置を決定する。上位の２ｍ程度は腐植土層、その下位には砂礫層ないし粘性土が挟在されると予想されるため、少なくとも５ｍ程度のトレンチ深さが必要と思われる。また、撓曲をなしていることが予想されるため、連続性を確認するには広範囲の観察をする必要がある。

従って、掘削範囲は、断層線の横断方向に２０ｍとし、断層線の方向に１０ｍとする。

加えて、米沢盆地西縁部における基盤構造及び活断層の地表部への連続性を確認する目的で、探査深度が２００ｍ程度の浅層反射法探査（Ｐ波）とボーリング調査を実施する。本田（１９８３）は米沢盆地の基盤構造についてボーリング、物理探査から報告している。それによると、米沢盆地の基盤深度は米坂線沿いの西縁から東部に向かって深くなり、米沢盆地中央部で２００ｍ以上と推定している。舘山地区で基盤深度はＧＬ−１００〜１５０ｍ程度と推定される。基盤構造を明確にするためには深度２００ｍ程度を探査深度とする必要がある。浅層反射法探査において、ピック間隔５ｍで測線長が１０００ｍであれば上記の探査深度を満足できると判断される。探査震源は、Ｐ波によるスイープ式震源が妥当である。測線長が長いことから測線は、西米沢駅の南から第三中学校へ延びる道路に設定するのが適当であると考える。また、断層変位が明瞭な地点において、地質情報を得るためにボーリング調査を実施する。

ボーリングは断層による変位量を推定するためおよび反射断面との対比を行うため、断層を挟んで２本とし、深度はやや深めの情報を得るため各３０ｍとする。

さらに、南部地域では段丘面の形成年代に関する情報が少なく、最終活動時期や平均変位速度を推定するのが困難である。そこで今回、明瞭な変位地形を挟んで上盤側、下盤側各１地点を行い（ＹＬ４面：舘山Ｎｏ．５，６、ＹＬ３面：舘山Ｎｏ．７，８）、変位している地形面の形成年代を特定する。また、変位の認められないＹＬ４面の年代を特定し、最終活動時期を特定するために２地点（舘山Ｎｏ．９，１０）行う。調査地はいずれも礫層を主体としていると考えられ、また年代測定用試料採取を主な目的としているので、各ボーリング深度は２ｍとする。ただし詳細なボーリング調査地点は、地表踏査（精査）により地形や地質を検討した上で決定する。

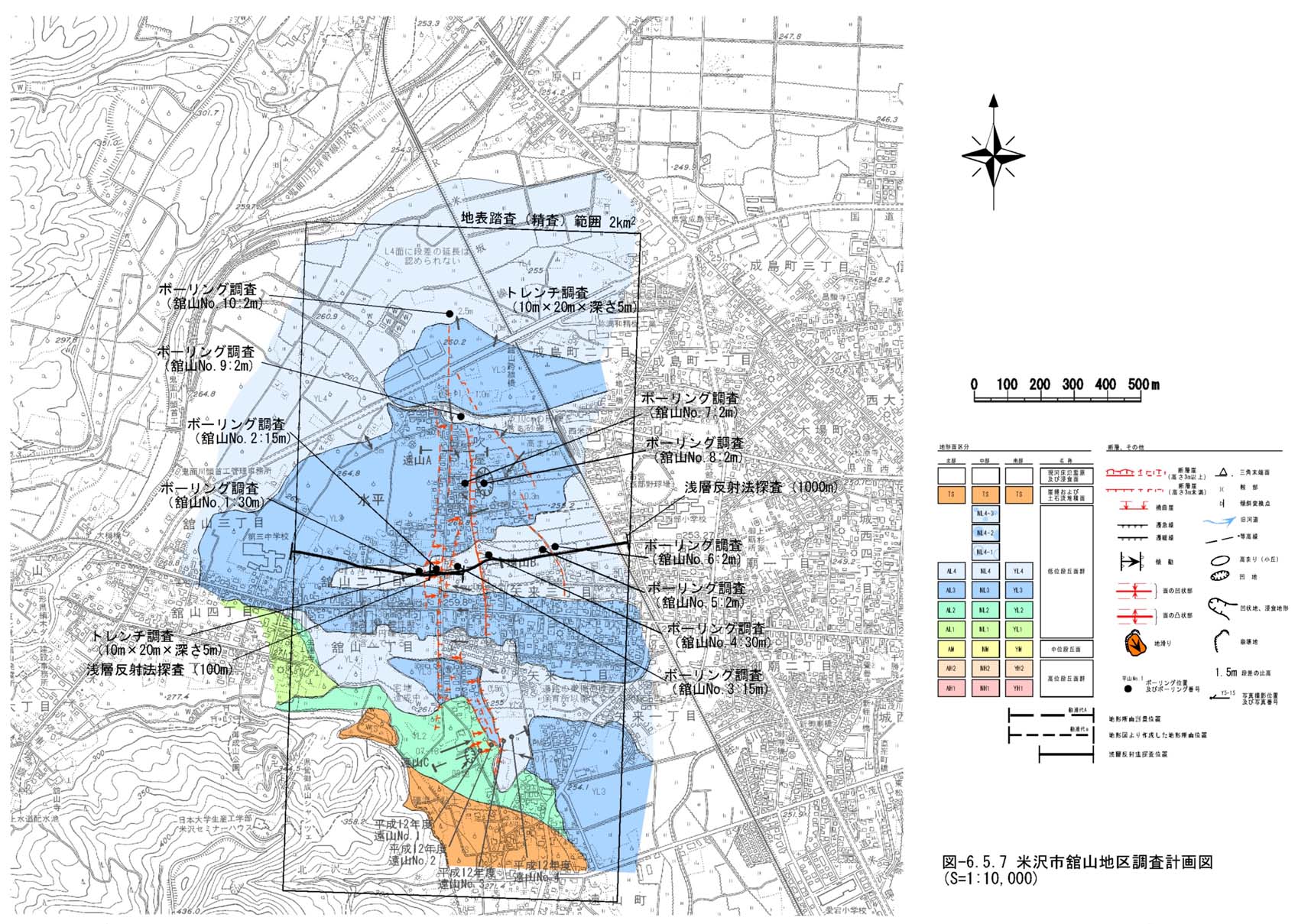

米沢市舘山地区調査計画図（図６−５−７）

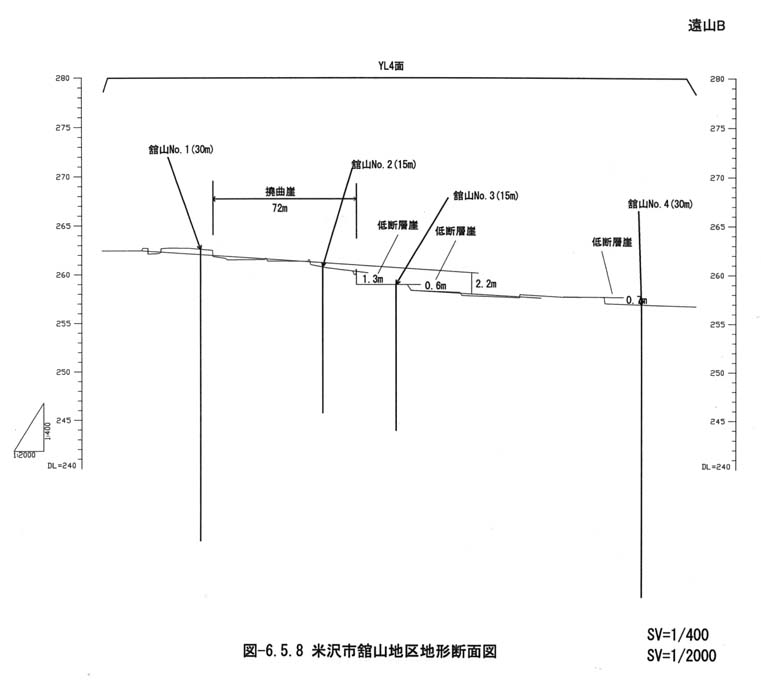

米沢市舘山地区地形断面図（図６−５−８）
